Přírubový jeřáb: typy, aplikace, instalační funkce

Jak jsou ventily namontovány na přírubách? Kdy je oprávněné je používat ve strojírenské komunikaci? Existují nějaké jemnosti při instalaci těchto prvků ventilů? Pokusíme se odpovědět na tyto otázky.

Klasifikace

Za prvé pochopíme, jaké jsou přírubové ventily.

Zařízení

Mezi způsoby, kterými se voda překrývá, lze rozlišovat čtyři třídy ventilů.

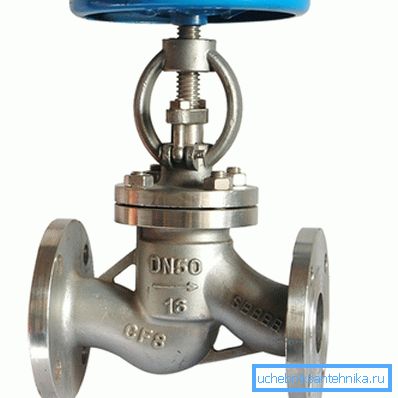

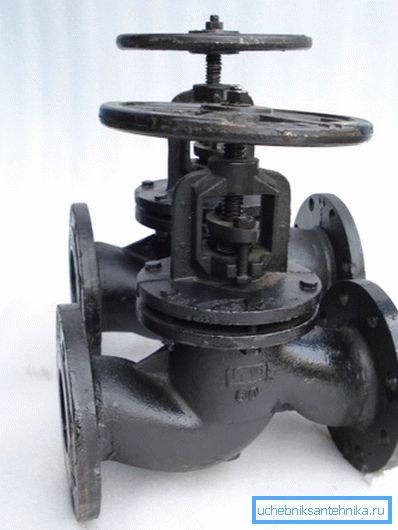

1. Šroub. Ventil je pohyblivě upevněn na závitové tyči, která je tlačena proti sedlu v těle ventilu. Těsnost je zajištěna těsnícím těsněním, což je těsnicí podložka, která je k tělu přitahována maticí nebo dvojicí šroubů. Tento typ ventilu má řadu specifických nevýhod:

• Mohou propouštět vodu pouze jedním směrem. Proudový tok není jen nežádoucí: je to nebezpečné, protože může způsobit odpojení ventilu pomocí doprovodného hydraulického kladívka.
• Mají vysokou hydraulickou odolnost díky složitému tvaru a relativně malé velikosti díry v sedle.
• Vyžadují periodické balení žlábku, které se vyrábí nejen při aktivním používání ventilu, ale i při volnoběhu.
• Kaučukové nebo paronitické těsnění se během provozu používají a také vyžadují pravidelnou výměnu.

Poznámka: písek nebo troska zachycená pod ventilem často vede k úplnému nebo částečnému zničení těsnění. Jeho zdroj snižuje a prostředí s vysokou teplotou.

1. Cork. V nich je tok blokován kuželovou zátkou s průchozím otvorem. Bez typických problémů to nebylo tady.

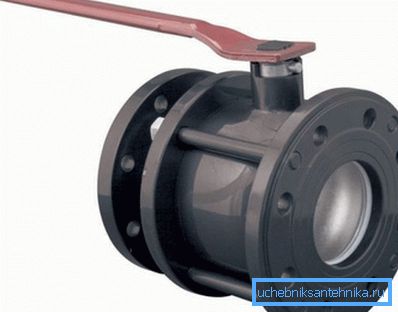

2. Při velkém rozměru ventilu (např. DU65) vyžaduje otáčení zástrčky značné úsilí: odpor se zvyšuje úměrně ke zvýšení kontaktních ploch zástrčky a pouzdra.
3. Pravidelné balení žlázy je v tomto případě nutné.
4. Shiberny. Jejich zařízení je blíže k ventilu než k ventilu: závitová tyč sníží kónický ventil mezi oběma zrcátky (prstencové těsnění v bronzu). Odolné gumové nebo polymerní těsnění se často používají místo žlázy; jediný pozoruhodný problém je nefunkčnost ventilu během zanesení pevných sedimentových zrcadel.
5. Ples. Při otáčení rukojeti se v těle ventilu otáčí mosaz nebo kulička z nerezové oceli s průchozím otvorem. Je upevněna dvojicí kroužkových sedel z teflonu nebo teflonu; těsnění téhož materiálu utěsňuje stopku.

Kulové ventily jsou nejpraktičtější, pohodlnější, trvanlivější a nejbezpečnější; současně se cena kulového kohoutu liší od ostatních struktur stejné velikosti.

Středa

Většina přírubových ventilů pro trubky, které nabízí trh, je určena pro použití ve vodovodních a topných systémech.

Můžete také najít řešení pro další pracovní prostředí.

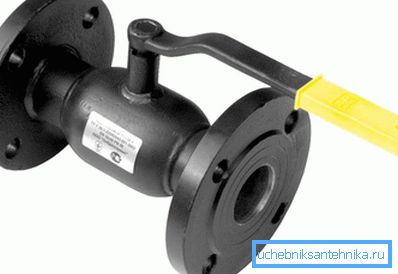

• Kohouty s přírubou pro plynové kuličky mají lepší kvalitu povrchu koule, což zabraňuje nejmenšímu úniku. Zpravidla jsou označeny žlutým perem.

Je zajímavé, že pokyny výrobce obvykle umožňují použití plynových ventilů v potrubí, které přepravují nejen plyn, ale také vodu, ropné produkty a páru s teplotami do 150 ° C.

• Kulový parní ventil využívá teflonové těsnící kroužky odolné proti teplu a umožňuje pracovat v prostředí s teplotami do 250 ° C.

Funkčnost

Většina přírubových jeřábů poskytuje pouze jednu příležitost - zcela vypnout proud média potrubím.

Existuje však ještě více exotických možností.

• Ovládací ventil s kulovou přírubou vám umožňuje plynulé přepínání potrubí a jeho kříž. Klíčový rozdíl mezi regulačními ventily a konvenčními kulovými ventily je ve formě otvoru v pojistné kouli: není vyroben jako kulatý, oválný nebo složitější.

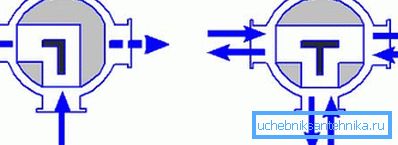

• Trojcestný kulový ventil se také liší ve tvaru zářezu: v tomto případě je proveden úhlově, což umožňuje realizaci principu buď - nebo -. Průtok vody z potrubí číslo 1 je směrován na potrubí číslo 2 nebo číslo 3.

Rozměry a aplikace

Rozměry všech přírubových ventilů vyráběných domácím výrobním odvětvím jsou odebírány podle GOST pod číslem 28343-89.

Je to zvědavé: v zásadě platí, že velikost přírub, včetně ventilů, je regulována samostatnou normou - GOST 12815-80. Tento dokument však zcela duplikuje rozsah velikostí z GOST 28343-89.

Tyto rozměry udáváme v milimetrech a palcích.

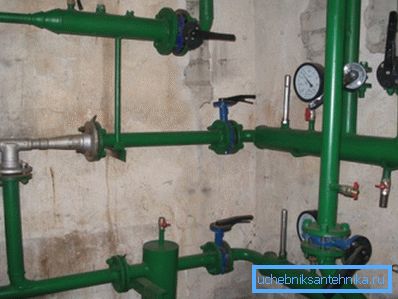

Jaké rozměry potrubí odůvodňují použití přírubových ventilů pro instalaci topných systémů nebo zásobování vodou vlastními rukama?

Podle autora - od DU40. Je lepší vyměnit kulový kohout s přírubou DN25 nebo DN32 za spojkový ventil: závit tohoto rozměru lze řezat ručně, s tryskou, ale příruba musí být svařena, což je často problematičtější a vyžaduje úplné odvodnění potrubí.

Současně s velkou velikostí závitu vyžaduje i pokus o pohyb pojistné matice na sgone obrovské úsilí. Je mnohem snazší demontovat nebo vyměnit kulový kohout s přírubou DU80 než rozmontovat závitový spoj o stejném průměru.

Nuance: na rozdíl od nitě, příruba nevyžaduje instalaci posilovače a může být použita v podmínkách nedostatku délky rovného průřezu potrubí. Demontáž malých přírubových spojů utažených ocelovými šrouby však není pro slabé srdce. Pravidelně jsou šrouby jednodušší, než je odšroubovat.

Montáž

Triky sestavy příruby trochu.

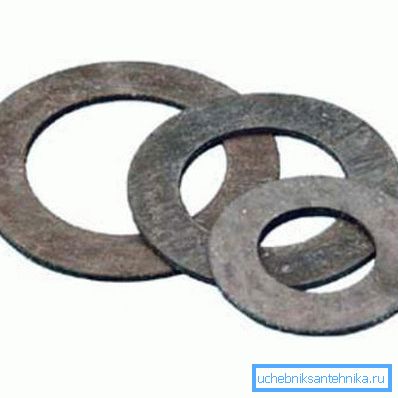

• Paronitické těsnění se běžně používají pro těsnění. Mohou být však nahrazeny samolepkou ze staré autokamery. Nezapomeňte ponechat jazyk na okraji těsnění, což vám umožní dosáhnout mezi přírubami.

• Aby nedošlo k deformacím, příruba se zkříží křížem, jednou nebo dvěma otáčky klíče najednou.
• Šrouby by měly být umístěny na jedné straně příruby. Pokud je její rovina vodorovná, šrouby jsou přišroubovány nahoře. Je snadnější návnady matic; kromě toho, pádu z výšky lehké matice je méně pravděpodobné, že způsobí zranění osobě níže.

Závěr

Doufáme, že naše poněkud povrchní seznámení s celou řadou ventilů a tvarovek pomůže čtenáři při výběru řešení pro své vlastní projekty. Video v tomto článku, jako obvykle, obsahuje další materiály. Úspěchy!
