Připojení čerpadla k vrtu: funkce a stupně práce

Připojení čerpadla studny je jedním z nejdůležitějších a nejdůležitějších fází výstavby autonomního systému zásobování vodou. Od správného připojení a spuštění čerpacího zařízení bude záviset na životnosti a normálním provozu systému.

Řekneme vám, jak připojit čerpadlo k vrtu vlastními silami.

Instalace čerpacího zařízení

Povrch

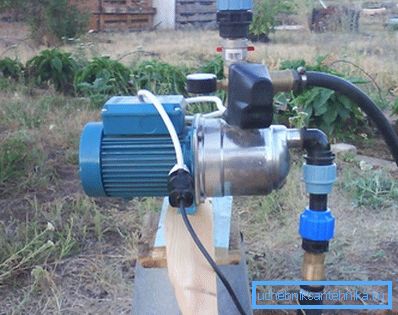

Dávejte pozor! Instalované na povrchu čerpacího zařízení vám umožní čerpat vodu z malé hloubky - ne více než 8 - 9 metrů. To je způsobeno působením síly atmosférického tlaku, který není schopen zvednout sloupec výše a pokud se místo vody použije rtuť, potom bude výška sloupce 760 mm, což je známý jako normální atmosférický tlak.

Proto je toto zařízení používáno k servisu habešských vrtů a mělkých vrtů, stejně jako pro čerpání vody ze sklepů, zavlažování a dalších prací..

Povrchová čerpadla nejčastěji představují stanice, které zahrnují přímo čerpadlo s elektromotorem, hydraulickou zásobní nádrž, automatický spouštěcí a vypínací systém, tlakové relé a manometr.

Samostatnou stanici lze snadno sestavit, proto stačí pečlivě přečíst pokyny výrobce a provést jednoduché manipulace a spojit součásti dohromady.

Důležitějším úkolem je připojit povrchové čerpadlo k vrtu a spustit ho.

Pro vaše pohodlí naši specialisté sestavili postupné pokyny:

1. Na místě, kde bude stání čerpací stanice, by měla být provedena spolehlivá podstavec nebo upevňovací kotva, na kterou by měl být rámeček zařízení pevně připojen, na kterém by měly být umístěny montážní otvory nebo nohy. Chcete-li snížit vibrace a hluk pod jednotkou, je lepší umístit gumovou rohož;

1. Odřízli jsme kus PND potrubí požadované délky a z jednoho z konců namontujeme mosaznou nebo plastovou spojku s vnitřním závitem, vsuvkou a zpětným ventilem. Také hrubá obrazovka nebude nadbytečná;

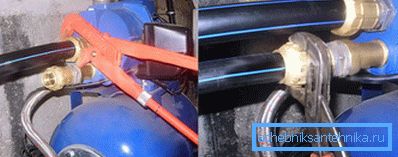

1. Druhý konec potrubí dodáváme také pomocí spojky a připojíme jej ke vstupu naší stanice. Nejčastěji jsou takové otvory opatřeny vnitřním závitem, který by měl být utěsněn páskou FUM nebo lněným těsněním. Je-li to nutné (u modelů ejektorů), namontujeme hadici recirkulace;

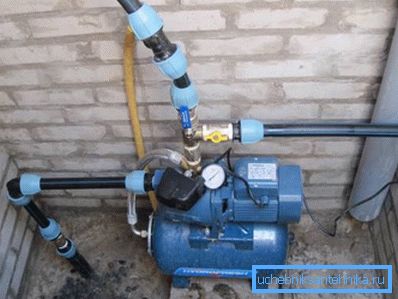

1. Dále připojte vývod čerpadla k vodovodním potrubím přes kulové kohouty. Může to být jedno nebo více rozložení, takže možná budete potřebovat jedno koleno nebo tričko. Pro práci používáme pouze kvalitní mosazné nebo plastové kování a spojky;

1. Zástrčku zasuňte do zásuvky 220 V / 50 Hz;
2. Ve speciálním otvoru na tělese stanice (obvykle v oblasti čerpadla) vyplňte vodu podle doporučení výrobce;

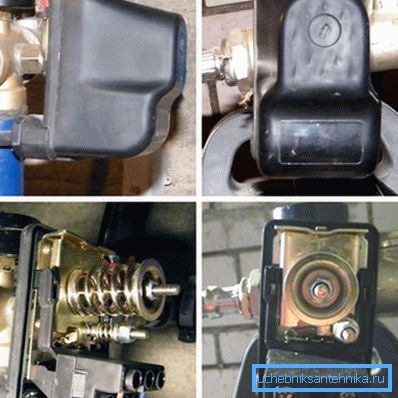

1. Vydáváme zařízení a počkáme, než systém automatického vypnutí funguje. Poté zkontrolujeme tlak v akumulační nádrži na manometru a porovnáme jej s daty pasu. Pokud se hodnoty neodpovídají, nastavte tlakový spínač pomocí speciálních šroubů v jeho mechanismu;

1. Když je nádrž plná, otevřeme kohoutky a zkontrolujeme tlak a všeobecnou práci instalatérských a klempířských.

Dávejte pozor! Než připojíte povrchové čerpadlo k vrtu, ujistěte se, že celková délka vertikálního a horizontálního průtokového potrubí nepřekročí maximální přípustné hodnoty uvedené v cestovním pasu k zařízení.

Ponorné

Pro čerpání vody z hlubinných vrtů se používají ponorná zařízení, která nejsou omezena výškou vodního sloupce a silou atmosférického tlaku..

Jejich instalace se liší od instalace povrchových stanic:

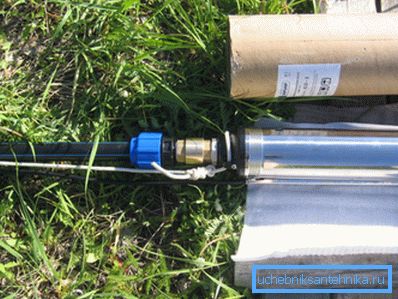

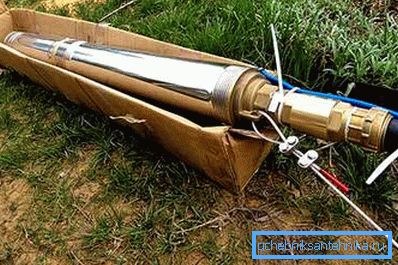

1. Nejprve je na čerpadlo připojeno potrubí z nízkotlakého polyetylénu (HDPE). Za tímto účelem je na jeho konci připojena mosazná spojka, na které je navinut zpětný ventil. Potom vezměte bradavku s dvojitým vnějším závitem a pomocí ní spojte ventil se vstupem čerpadla;

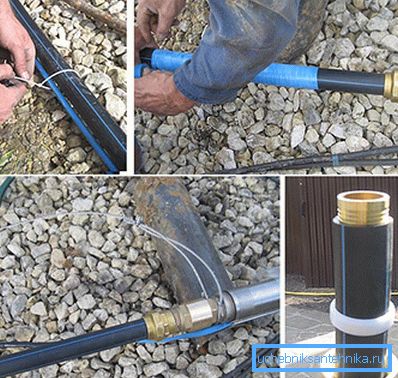

1. Dále na zvedací trubku s elektrickými svorkami nebo elektrickou páskou připojte napájecí kabel přístroje každé tři metry;

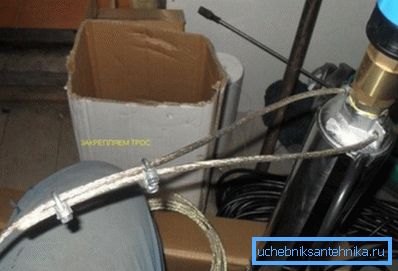

1. Součástí čerpadla je obvykle bezpečnostní kabel z nylonu nebo jiného materiálu. Kabel musí být zašroubován do montážních uší na tělese jednotky a zajištěn dvěma (!) Sponami;

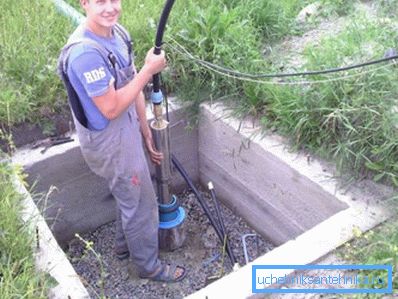

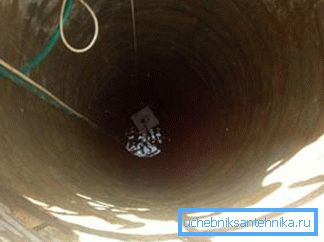

1. Poté se čerpadlo spolu s trubkou, kabelem a kabelem lehce spustí do pouzdra studny, přičemž se snaží nepochopit stěnu potrubí. Pro pojištění na těle přístroje můžete nosit pryžový kroužek. Hloubka ponoření se obvykle provádí tak, aby přístroj byl 2 až 3 metry pod dynamickou hladinou vody, ale jeden a půl metru nad dnem obličeje;

1. Trubka je zasunuta do otvoru na vršku studny a upevněna svorkami. K dispozici je také držák pro bezpečnostní kabel - k tomuto držáku připojujeme kabel;

1. Uzavřeme víko vrtu, výstupní kabel přes utěsněný vstup (obvykle součástí dodávky) je připojen k elektrické síti. Provedeme zkušební uvedení čerpadla do provozu, pokud se voda nedostane, vytáhne vzduch z ústí trubky tak, aby spouštěcí ventil fungoval;

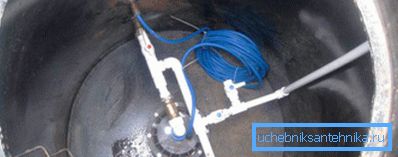

1. Po úspěšném spuštění připojujeme vodovodní potrubí k vodovodnímu systému.

Dávejte pozor! Pokud je čerpadlo vybaveno vnitřním zpětným ventilem, měl by být ještě duplikován externím kovovým zařízením, protože vnitřní ventily jsou nespolehlivé.

Závěr

Připojení a uvedení čerpacího zařízení do provozu je velmi důležitým a zásadním úkolem, jehož správné fungování určuje normální provoz systému, jehož cena je velmi vysoká. Nicméně je možné tuto práci samostatně zvládnout, a to jednoduše tím, že postupujeme krok za krokem podle našeho vedení. Chcete-li tento proces sledovat přímo, můžete video zobrazit v tomto článku.
