Připojení čerpací stanice k vrtu
Poskytování inženýrské komunikace příměstských sídel je ve většině území problémovým bodem. Centrální zásobování vodou, likvidace vody, vytápění je možné pouze v příměstských sídlech v blízkosti megacities. Řešení problému zásobování obyvatelstva vodou je v rukou samotných občanů, kteří ve své oblasti organizují autonomní zdroje zásobování vodou. Může to být studna, studna na prvních vodních plochách, artesiánské studny na vodě odolné obzory.
Odstraňování vody ze studny pomocí vědra je poměrně náročný proces. Schopnost propojit různé technické prostředky umožňuje nejen mechanizovat, ale i plně automatizovat proces zásobování vodou domem.
Pro automatizaci procesu přívodu vody je nutné připojit čerpací stanici k vrtu.
Prvky čerpací stanice
Autonomní čerpací stanice se skládá z následujících prvků:
- samonasávací odstředivé čerpadlo, které dodává vodu ze studny do požadované výšky;
- hydroakumulátor, který zajišťuje změkčení hydraulického šoku, udržování tlaku v potrubí (jedná se o kontejner s membránou a pneumatickým ventilem pro vstřikování vzduchu);
- potrubí a armatury potrubí a spojovací prvky;
- uzavírací a ovládací prvky (ventily, manometry, tlakové spínače, zpětné ventily apod.);
- hrubých a jemných filtrů.
Princip činnosti

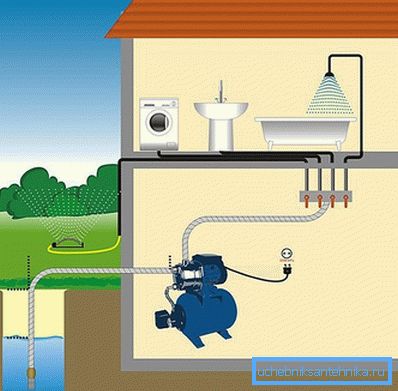

Obecné schéma připojení čerpadlové stanice je zobrazeno na obrázku. Ze studny se sací trubice dostane do čerpací stanice. Na konci potrubí v jímce je zpětný ventil se sítkem. V přední části čerpací stanice jsou instalovány ventily a hrubý filtr. Na výstupu stanice je nastaven manometr, zpětný ventil, jemný filtr. Dále podél tlakového potrubí voda proudí spotřebitelům.
Potrubí z čerpadla studny začne čerpat vodu do akumulátoru. Při plnění na určitý tlak se čerpadlo vypne. Když otevřete vodu z vodovodu pod tlakem, vstupuje do směšovače, sprchy a dalších míst spotřeby vody. Po poklesu tlaku se čerpadlo zapne a začne čerpat vodu z vrtu zpět do hydraulického akumulátoru. Při regulaci tlaku v systému tedy čerpadlo pracuje buď při spotřebování vody nebo při vypnutí všech spotřebičů vody.
Umístění čerpací stanice
Před instalací stanice by měla být určena její poloha. Čerpací stanice by měla být v blízkosti studny. Potrubí od studny do domu by mělo být umístěno pod úrovní zamrznutí půdy s izolací a ochranou před mrazem. Možnosti ubytování:
- Zvláštní vytápěné prostory: samostatná stodola, technická místnost v domě nebo v suterénu domu. Nejvýhodnější možnost, protože umožňuje kdykoli provádět údržbu zařízení v teplé místnosti.
- V kissonu, což je ochranná studna, která se nachází pod úrovní zamrznutí půdy. Tato možnost je méně častá. Kajon je izolován, aby se zabránilo zmrznutí půdy v extrémních podmínkách, aby se zabránilo zmrzání, poškození a selhání všech drahých zařízení.
Montáž stanice
Při samoinstalaci potřebujete vědět, jak připojit stanici. Spolehlivost a životnost vodovodu závisí na správné instalaci.
- Instalace čerpací stanice. Lze jej instalovat na držák ve tvaru písmene L upevněný na stěně místnosti, což je zvláštní pódium na podlaze, kde je stanice umístěna. Stanice je umístěna se zaměřením na směr potrubí ke studně, takže nejsou žádné zbytečné ohyby. Stanice by neměla být v kontaktu se stěnou. Pod tlakem stanice lze instalovat gumové podložky, které eliminují vibrace během provozu.

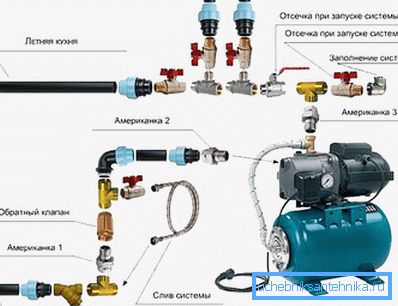

- Instalace vstupu do stanice. Prostřednictvím adaptérů na vstupu do stanice je instalován hrubý filtr, zpětný ventil, uzavírací ventily a spojka pro přepnutí na plastové potrubí.
- Montáž sacího potrubí. Na konci potrubí, který je umístěn ve vrtu, je nainstalována kovová síťovina a zpětný ventil. U potrubí je vykopáno výkop do hloubky zamrznutí, v níž je položen přívod vody. Trubky jsou položeny na pískovém polštáři a pokryty pískem. Při velké hloubce pronikání mrazem je potrubí izolováno. Trubky vedou do domu a jsou připojeny k adaptéru.
- Instalace výstupního potrubí. Ohebná hadice z akumulátoru je připojena k tlakovému spínači. Na výstupu jsou pevné trubky připojeny k jemnému filtru, zpětnému ventilu, uzavíracím ventilům, spojkám pro tlakové potrubí v domě.
Před zkouškou se do čerpací stanice nalévá voda. To je nutné, aby se zabránilo chodu čerpadla na volnoběh.
Čerpadlo je připojeno k síti a běží. Všechny zajišťovací prvky musí být otevřené. Všechna připojení jsou zkontrolována na netěsnosti.
Video
Poslechněte doporučení pro výběr čerpací stanice:
Podívejte se, jak je instalováno vodní čerpadlo:

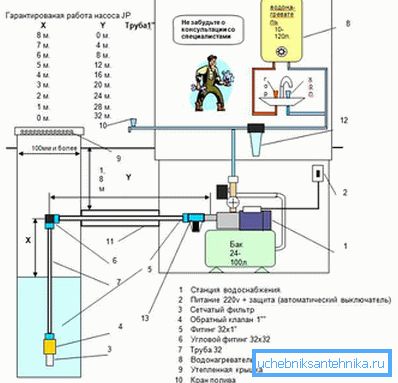

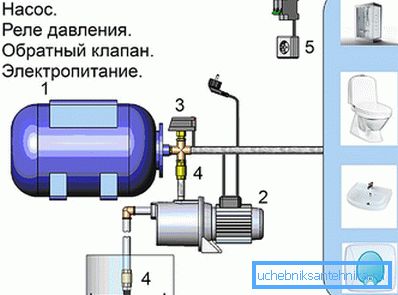

Schémata
