Připojení čerpací stanice k vrtu: tipy na organizaci

Při zřizování systému zásobování vodou musí velitel řešit řadu poměrně složitých úkolů. A jedním z nich je propojit čerpací stanici se studní vlastními silami - koneckonců pouze s řádnou instalací a nastavením této jednotky dostaneme vodu bez přerušení a v požadovaném objemu.

Níže budeme hovořit o tom, jaké jsou tyto systémy, a také podrobně popsat proces jejich instalace.

Rozložení zařízení

Pro zvedání vody z vrtů a mělkých vrtů až do 20 metrů, které se nacházejí v soukromých domácnostech, se nejčastěji používá ponorná čerpadla nebo automatické čerpací stanice. A právě druhá možnost se stává nedávno populárnějším, jelikož struktura takové stanice zahrnuje celý komplex zařízení, který zajišťuje hladký chod celého systému.

Jednotka čerpadla je zpravidla doplněna o tyto podrobnosti:

• Samotné čerpadlo, často odstředivé. Přístroj je zodpovědný za zvedání vody a její přepravu potrubím.

Dávejte pozor! Někdy je takové čerpadlo instalováno vedle ponorného čerpadla, zvláště pokud je potřeba zvednout vodu z hluboké studny do horních podlaží.

• Hydroakumulační kapacita, což je nádrž, dělená membránou do několika úseků. Díky tomuto návrhu se tlak v systému mění plynuleji a automatizace, která je zodpovědná za spuštění čerpací části, se zapíná méně často. Používání baterie také zjemňuje hydraulické rázy, což má pozitivní vliv na stav všech připojení.

• Tlakový spínač reaguje na změnu systému. Jakmile dojde k poklesu hladiny tlaku v potrubí a / nebo akumulátoru, relé spustí elektrický motor čerpadla a voda začne proudit do potrubí ze zdroje.
• Manometr pro záznam změn.

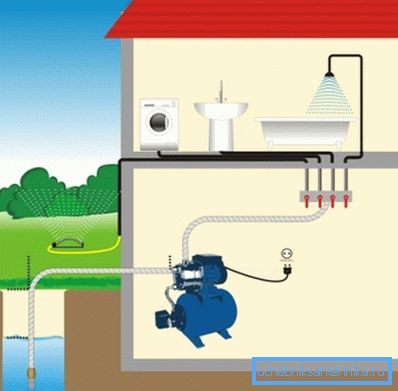

Systém sání vody slouží k přivádění vody ze studny nebo ze studny, což je sací hadice vybavená zpětným ventilem. Na výstupu je namontován centrální potrubí, které spojuje automatickou stanici s domem a všemi body spotřeby.

Technologie montáže

Výběr místa

Než začnete pracovat s instalací jednotky čerpadla, musíte vybrat vhodné místo.

Požadavky na něj jsou následující:

• Za prvé, Systém by měl být umístěn v těsné blízkosti zdroje vody. To nám umožní zajistit co nejúčinnější přívod vody bez ztráty energie.
• Za druhé, Zařízení musí být chráněno před účinky srážek. Samozřejmě, že většina čerpacích stanic je vyráběna v uzavřených skříních, ale zjevně nejsou určeny pro trvalou práci v dešti a sněhu.
• Za třetí, musí místo instalace umožnit přístup do systému pro uvedení do provozu a preventivní údržbu.
• Také byste neměli zapomínat na to, že elektrický motor čerpadla je docela hlučný, proto je neměli montovat do obývacího pokoje.

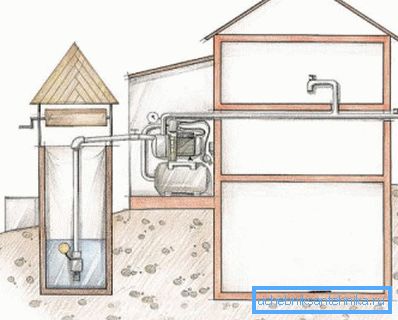

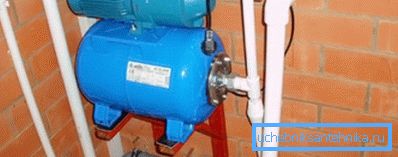

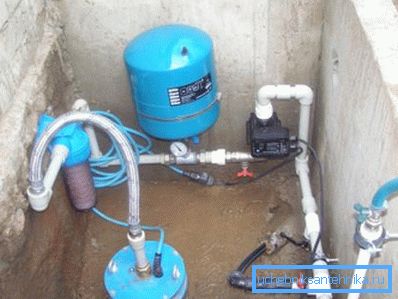

Z tohoto hlediska bude ideální místo pro instalaci v suterénu domu (jestliže se studna nachází v bezprostřední blízkosti nadace), jámy nebo kajonu. Řídicí stanici můžete také umístit do studny a zajistit ji na speciální police pod krkem.

Ležíme potrubí

Po výběru místa instalace musíme položit trubku z domu na zdroj vody.

Pokyny pro provedení práce v tomto případě jsou poměrně jednoduché:

• Vykopáme příkop se svahem směrem ke studně. Hloubka výkopu by měla být poněkud větší než hloubka zamrznutí půdy - proto chráníme trubku před tvorbou zmrzliny.
• Ve spodní části příkopu usínáme pískový polštář až do tloušťky 20 cm.

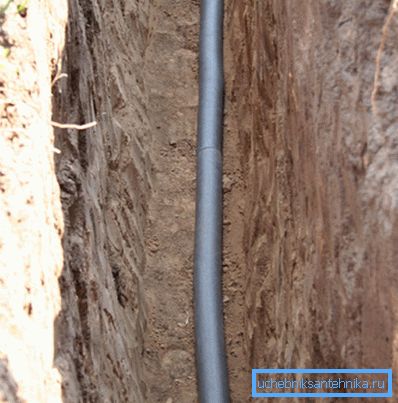

• Trubku jsme vložili a zabalili ji izolačními materiály.

Dávejte pozor! Jako alternativu k izolaci lze použít samoregulační topný kabel.

• V základně vytvoříme díru, ve které spustíme potrubí do suterénu nebo do podzemí.
• Připojujeme potrubí k vnitřnímu zapojení a pečlivě izolujeme všechny prostory v nevytápěných místnostech.
• Druhý konec potrubí připojujeme k čerpací stanici prostřednictvím speciální armatury s zpětným ventilem a sítkou pro čištění suspendovaných částic. Cena takového dílu je malá, ale jeho použití výrazně zlepšuje stabilitu systému.

Připojíme jednotku

Dále musíme připojit a spustit samotnou jednotku.

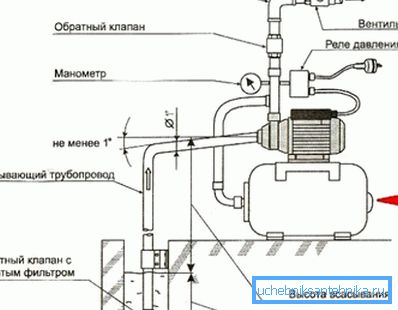

Schéma zapojení čerpací stanice studny je poměrně jednoduché a lze ji realizovat s minimálními dovednostmi:

• Za prvé připravujeme základnu, na níž bude stanice instalována sama. Nejlepší ze všech je, že pro ni je vhodné malé pódium z cihel nebo odlitku ze železobetonu. Minimální výška takového pódiu je asi 20 cm.
• Přímo pod nohami jednotky je umístěna gumová podložka o tloušťce asi 10 mm. Elastický materiál účinně kompenzuje vibrace, snižuje opotřebení zařízení a snižuje hluk.
• Nohy čerpadla jsou namontovány na gumovém těsnění a upevněny pomocí kotevních šroubů s širokými podložkami.

Dále musíte připojit hadici pro přívod vody.

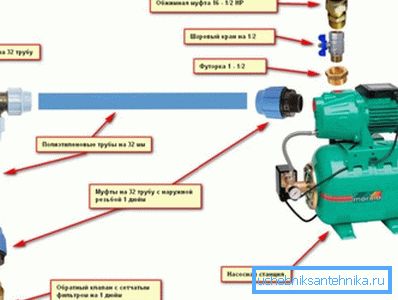

Pro připojení použijte:

• Inch spojka s vnějším závitem.
• Ocelový nebo bronzový roh s vnějším závitem.
• Vhodný zpětný ventil, který zajišťuje rovnoměrný průtok vody do systému.
• Připojení - "Američan".

Všechny součásti propojujeme v jediném systému, který spojuje sací potrubí vody s čerpací částí. Současně je třeba sledovat těsnost všech spojů.

Stejným způsobem připojte výstupní potrubí. Jak bylo uvedeno výše, můžete zde nainstalovat filtr z hrubých kovových sítí.

Systém můžete optimalizovat instalací předfiltru před částí čerpadla. Použití tohoto nízkorozpočtového zařízení umožňuje prodloužit životnost čerpadla, jelikož hlíny a částice písku, které spadají do průtokové sekce, jsou hlavním faktorem opotřebení dílů.

Dávejte pozor! Odstředivé modely trpí špatnou kvalitou vody poněkud méně než vibrační, nicméně pro ně lze považovat instalaci filtru za velmi žádoucí.

Konfigurace před spuštěním

Po dokončení práce s hydraulickou částí je nutné provést počáteční nastavení celého systému:

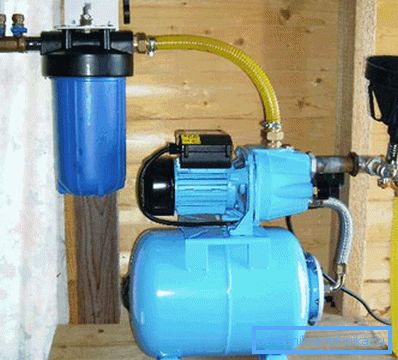

• Pro nastavení tlaku v čerpadle přes speciální technologický otvor vyplňte asi dva litry vody.
• Proveďte zkušební uvedení přístroje do provozu, přičemž nastavte okamžik spuštění a zastavení systému. Optimální vypínací rychlost je od 2,5 do 3 bar, čerpadla by měla být zapnuta o 1,8 - 1,5 baru.
• Pokud jsou zaznamenány odchylky od těchto obrázků, je nutné otevřít víko tlakového spínače a kalibrovat ho otočením nastavovacích šroubů. Zpravidla jsou označeny značkou, která určuje směr nárůstu a pokles indikátoru.

Po dokončení nastavení může být čerpadlo připojeno k provozu v normálním režimu.

Závěr

Schéma propojení čerpací stanice se studnou nebo jímkou ​​je optimální z hlediska spolehlivosti a minimalizace nákladů na práci. Samozřejmě, že to může být lepší, ale pro začátečníky to bude docela dost, a tyto informace. Podle doporučení a studie videa v tomto článku můžete snadno dokončit instalaci a základní nastavení systému zásobování vodou.
