Příměstská dodávka vody: schémata a materiály

Co můžete udělat s letní vodou s vlastními rukama? Které potrubí a ventily bych měl používat? Jak zajistit trvalé zásobování vodou v místě, pokud je partnerství v zahradě podáváno podle plánu?

Pokusíme se odpovědět na tyto otázky.

Nakupování

Začneme s výběrem materiálů.

Trubky

Připomeňme si podmínky, za kterých bude vodní systém provozován na chatě.

• Bude muset přepravovat pouze extrémně studenou vodu.
• Pracovní tlak nepřesáhne 2,5-3 kgf / cm2.

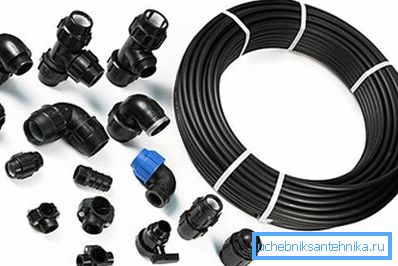

Pokud ano, můžete se podívat na levné trubky z polymeru. Mezi nimi bude podle našeho výběru tlaková polyetylénová trubka.

Proč právě ona?

1. Průtokoměr polyetylénové trubky je výrazně nižší než polypropylen nebo PVC, nemluvě o jiných materiálech.

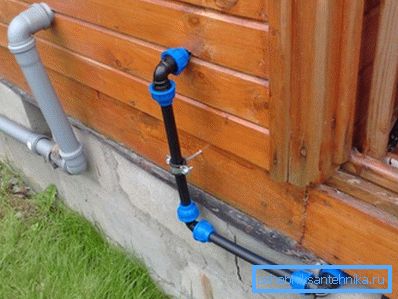

2. Tento plast je flexibilní, což umožňuje položit trubky s ohyby bez kování.

Nejenže: polyethylen si zachovává svou elasticitu v chladu. I když voda zůstane zmrzlá ve vodovodním potrubí, trubka se nerozbije, ale jen lehce se protáhne. Při rozmrazování se vrátí do původní velikosti.

1. Konečně, kompresní armatury pro polyetylen umožňují zbavit se jakýchkoliv složitých nástrojů sestavením vodovodních systémů v letním domě vlastními rukama v doslovném smyslu slova. Vše, co je potřeba, je nůž na koberce (na přání, obyčejná zahradní pila a ostrý nůž pro odstraňování konců ořechů).

Velikost potrubí závisí na předpokládaném toku vody:

Upozornění: polyetylénové trubky jsou obvykle označeny vnějším průměrem, což je o jeden stupeň větší než vnitřní průměr. Tudíž 32 mm trubka má vnitřní průměr přibližně 25 mm.

Armatura

Zde můžete také poskytnout velmi konkrétní doporučení. Jako uzavírací ventily se používají moderní kulové kohouty. Jsou výjimečně odolné proti chybám a vždy udržují vodu uzavřenou.

V místech vodních rozvodů jsou namontovány jeřáby s keramickými jeřáby. Opět se liší od tradičních šroubovacích kohoutků v odolnosti a odolnosti proti poruchám: můžete zapomenout na balení náplně a na výměnu těsnění.

Nuance: instalace keramických tvarovek znamená přítomnost hrubého filtru. Písek nebo troska uvíznutá mezi keramickými deskami je mohou vyseknout.

Vedle filtru dodává přístroj přívod vody z vodovodu ze studny za přítomnosti zpětného ventilu. Je umístěn na sacím vpusti povrchového čerpadla nebo na výstupu ponorného čerpadla. Ventil nedovolí, aby voda po vypnutí čerpadla naplnila trubku zpět do studny.

Čerpadlo

Co by mělo být čerpadlo pro příměstskou vodu s přívodem vody ze studny nebo z přírodní nádrže? Vše závisí na vlastnostech zdroje vody.

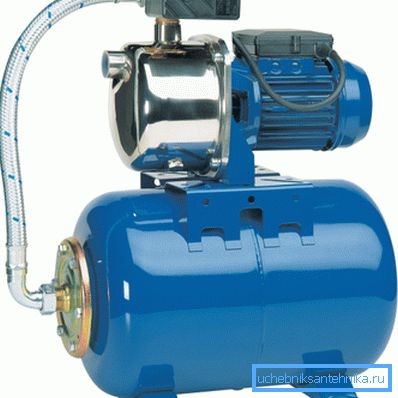

Při krátké vzdálenosti od vodního zrcadla je nejlepší volbou plošná čerpací stanice. Dodává se s vlastním hydroakumulátorem, který zajišťuje nepřerušený přívod vody při zastavení čerpadla. Maximální hloubka, kterou může povrchové čerpadlo zvednout, je 7-9 metrů.

Pro hlubokou studnu s čistou vodou provede vortexové čerpadlo (odstředivé, s jedním oběžným kolem). Poskytuje vynikající výkon s dobrou hlavou vzhledem k minimální vůli mezi oběžným kolem a kochle (plášť čerpadla).

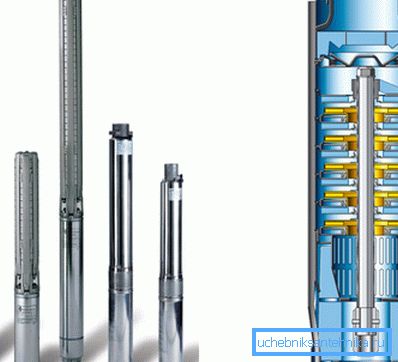

Pokud voda obsahuje velké množství suspendovaných látek, je lepší upřednostnit vícestupňové odstředivé čerpadlo. Velká mezera mezi oběžnými koly a pouzdrem činí necitlivou na bláto a písek; několik oběžných kol na společném hřídeli se sériově propojenými difuzory kompenzuje nevyhnutelný pokles tlaku.

Schematický diagram

Nepřetržité dodávky vody lze provádět dvěma způsoby.

Akumulátor

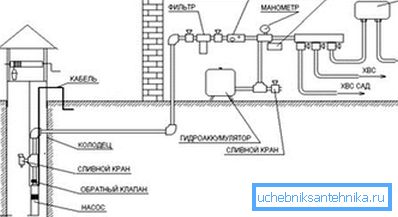

Je-li plošná čerpací stanice obvykle již vybavena hydroakumulátorem, pak obvod příměstské vody s ponorným čerpadlem předpokládá samostatnou instalaci. Hydroakumulátor je ocelový zásobník dělený gumovou membránou do dvou oddílů - vzduchových a vodních komor.

Když čerpadlo běží, nádrž je naplněna vodou; Současně vzduchová komora vytváří nadměrný tlak a umožňuje po jejím zastavení používat jeřáby. Při použití ponorného čerpadla je zapotřebí další přídavný prvek - snímač tlaku s vypínačem, který vypne a zapne napájení při dosažení prahových hodnot.

V případě potřeby lze do jednoho vodovodního systému instalovat několik hydraulických akumulátorů. Mohou být namontovány na libovolném místě ve vodovodu; jejich užitečné objemy jsou shrnuty, čímž se prodlužují doby chodu čerpadla.

Kapacita paměti

Systém zásobování vodou v dacha družstvu s dodávkou vody podle plánu je obvykle dodáván s kumulativní kapacitou. Jeho objem se vypočítává v závislosti na denní poptávce po vodě a rozvrhu jejího podání. Například při průměrné denní spotřebě 400 litrů a dodávce vody dvakrát týdně potřebujeme kapacitu 1500 litrů a denní dodávky a spotřeba 200 litrů denně, stačí 200 litrů.

Zpravidla se jako zásobní nádrž používají jedlé polyethylenové nádrže, které jsou již vybaveny vypouštěcím potrubím. Je lepší dávat přednost tanku vyrobenému z tmavého plastu: v nádrži propustné pro sluneční světlo bude voda rychle kvést.

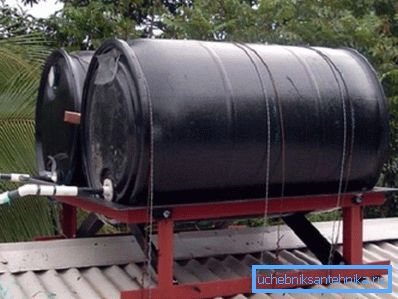

Nádrž je umístěna v podkroví venkovského domu (samozřejmě, pokud strop může vydržet svou váhu), na svařovaný stojan nebo na přírodní výšce. Hlava o délce 3-4 metrů, i když bez okraje, ale dostatečně pro provoz sanitárních zařízení jakéhokoli druhu, včetně ohřívačů a praček. Přívod vody je připojen k odtokovému kanálu po ventilu, což umožňuje, pokud je to nutné, odpojit nádrž od přívodu vody.

Jak realizovat automatickou plnicí kapacitu?

1. Vyrábíme ve své boční stěně co nejblíže krku díru o průměru 18 milimetrů.

Tip: Pokud není vrtačka vhodné velikosti, otvor v plastové stěně může být pečlivě řezán ostrým úzkým nožem.

1. Namontujte do tohoto otvoru vstupní ventil pro cisternu toaletní mísy. Utěsnění zajišťují dodané gumové podložky.
2. Připojujeme napájecí vodu k ventilu - přímo s polyetylénovou trubkou s montážním adaptérem pro polopincové závity nebo s ohebným připojovacím potrubím.

Pokud je kontejner nainstalován v podkroví, bylo by dobré přivést ho do přeplnění. K tomuto účelu se do nádrže zavádí kanalizační trubka o průměru 50 mm skrze otvor řezaný ve stěně. Sloučenina je utěsněna silikonovým těsněním.

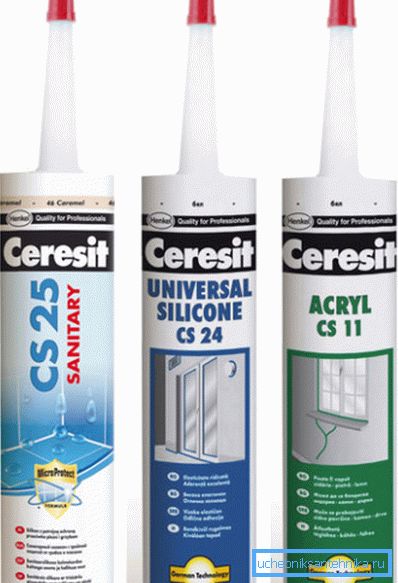

Užitečné: v tomto případě se nezajišťuje úspory kvality tmelu. Produkce slavných výrobců (Moment, Ceresite) je v prvé řadě dobrá, protože se spolehlivě drží na složitých površích, na které se plně uplatňuje hladký polyetylén.

Užitečné věci

Nakonec - několik užitečných tipů:

• Pomocí kumulativní kapacity schématu zásobování vodou ve venkovském domě s vlastními rukama dokonale kombinované s přítomností na místě studny. Obecně platí, že v tomto případě můžete udělat bez stacionárního čerpadla a konstantního potrubí od studny: nádrž může být prostě naplněna hadicí, jak teče voda.

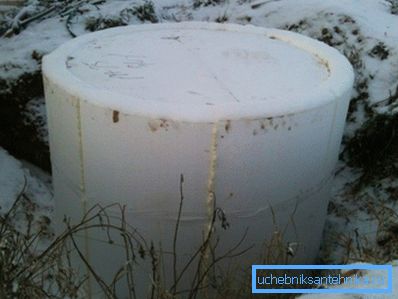

• Při celoročním používání systému zásobování vodou, který je veden ze studny, se potrubí zapadá hlouběji než úroveň zamrznutí půdy. Studna je pokryta a zateplena: tepelná izolace jí nedovolí zmrznout ani na vrcholu chladného počasí.

Závěr

Doufáme, že tato doporučení pomohou čtenáři v návrhu a výstavbě dodávky vody pro svou vlastní chatu.

Další materiály najdete v videu v tomto článku. Úspěchy!
