Příkop pro instalaci: normy, požadavky, rysy práce

26-02-2018
Dodávka vody

Výkop pro vodovodní systém je speciální typ rozvoje půdy potřebný pro pokládku zařízení - potrubí pro přepravu pitné vody. I přes zdánlivou jednoduchost tohoto úkolu je při výkonu práce nutné dodržovat řadu pravidel a předpisů.

Chceme si promluvit o těchto pravidlech a pomůžeme vám zjistit, jak vykopnout příkop pod vodovodní trubku správně.

Náklady na kopání příkopu pod vodovodem často nutí vlastníky pozemků dělat práci sami.

Potažení potrubí

Aktuální způsoby

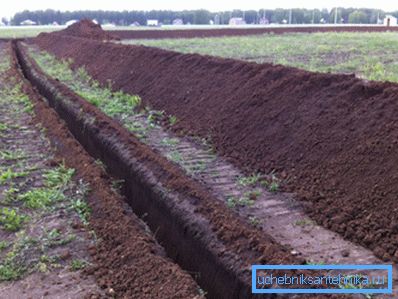

Na fotografii je nejčastějším způsobem položení vodovodu pomocí výkopu.

Moderní konstrukční technologie předpokládají dvě hlavní metody podzemního pokládání vodovodních potrubí:

  1. Umístění vodovodu do výkopu. V této metodě, před instalací potrubí, se provádí vývoj půdy do hloubky konstrukce, příprava základů, zpevnění příkopových stěn. Po dokončení pokládky se provádí zásyp a upraví se plocha nad pracovní plochou;
  2. Bezvýkopové pokládání přívodu vody. Tato metoda je progresivnější a zahrnuje propíchnutí půdy mezi dvěma technologickými vrty, po níž následuje položení potrubí do výsledné díry. Rozvoj půdy, zásyp a terénní úpravy nejsou v tomto případě vyžadovány.

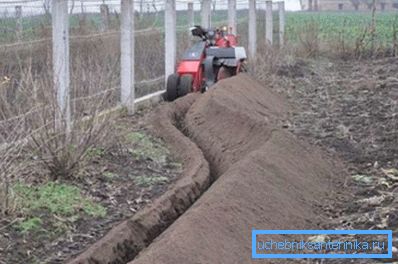

Použití lehké moderní technologie může výrazně urychlit a ulehčit úkol.

Otevřená (pokládání) metoda pokládky vám umožní pracovat s malým množstvím práce s vlastními rukama pomocí jednoduchých nástrojů:

  • lopaty
  • šrot,
  • perforátor atd.

Je vhodný pro venkovské farmy, protože půda není pokryta asfaltem, budovy jsou řídké, prakticky neexistují konkurenční komunikace a infrastruktura, takže poškození a následná obnova budou minimální.

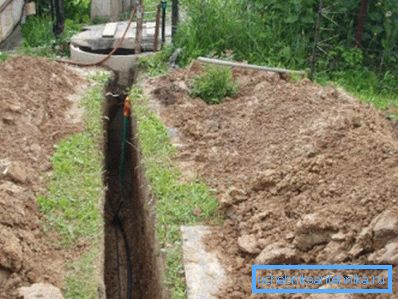

Vývoj otevřených příkopů je nejvhodnější pro venkov.

Bezvýkopová výměna akvaduktu a jeho instalace vyžadují speciální vybavení a vyškolené pracovníky. Metoda je založena na horizontálním směrovém vrtání nebo propíchnutí zeminy pomocí speciálních špiček a tryskové vody pod tlakem.

Vynikající pro městské oblasti s hustými budovami a rozvinutou infrastrukturou, kde není někdy dostupná otevřená metoda.

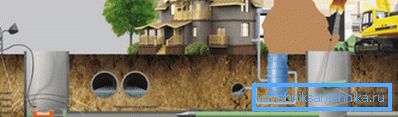

Stačí nakopat dvě studny na začátku a na konci rovného úseku.

Dávejte pozor! Pro zprostředkování komunikace v soukromém sektoru je otevřená metoda zcela přijatelná. Metoda bezvýkopové je možná pro překonání dálnic a dalších podobných překážek.

Pravidla vývoje příkopu

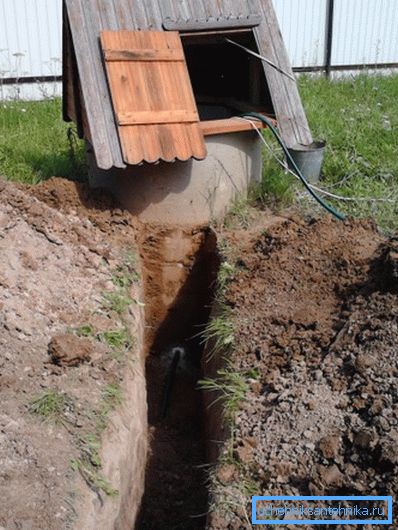

Obvykle vedou potrubí z vrtu nebo vrtu.

Takže pro práci mimo město můžete použít otevřený způsob kladení potrubí. Takže potřebujeme zákop.

Abyste jej mohli správně sestavit, najdete užitečné pokyny, kde jsme shromáždili základní požadavky a užitečné vysvětlení k řadě otázek:

  • Doporučujeme položit příkop na nejkratší přímou cestu. Není-li to možné, rozdělí se na rovné úsečky o 90 °, někdy jsou povoleny jiné úhly natočení;
  • Hloubka výkopu je velmi důležitou vlastností. Podle SNiP, s přihlédnutím k možným dynamickým zatížením, by minimální hloubka pokládky měla být nejméně jeden metr, ale klimatické podmínky naší země ukládají jiné omezení: příkop by měl být o 30 cm hlubší než hloubka zamrznutí půdy ve vaší oblasti (pro střední zónu - přibližně 2 - 3 m, u jižních oblastí - 1,2 - 1,3 m);
  • Šířka příkopu by neměla být menší než 70 cm při kladení vodovodů pro SNiP. V praxi se však při práci s profesionálními službami používají takové přísné normy a na zahradě lze řídit průměr trubky a pohodlí práce. Obvykle se kopí na šířku lopaty - 45 - 50 cm;
  • Při pokládce vodovodních potrubí je nutné dodržet ve směru studny sklon 0,002 - 0,005, pokud je v něm vypouštěcí ventil k vyprazdňování systému v případě opravy nebo konzervace na zimu;
  • Instalace a odpadní vody v jednom příkopu nesplňují všechna pravidla a předpisy. Tento požadavek je však často ignorován při použití plastových trubek v ochranných obalech. Nedoporučujeme to;
  • Kabeláž a vodovodní systém lze položit do stejného výkopu za následujících podmínek: kabel (do 35 kV) je umístěn v plastovém potrubí nad vodovodem, vzdálenost mezi nimi je minimálně 25 cm a nad kabelem nejméně jeden metr půdy;
  • Dno výkopu by mělo být utaženo a přitisknuto, je žádoucí, aby potrubí leželo na zemi s plným tělem.

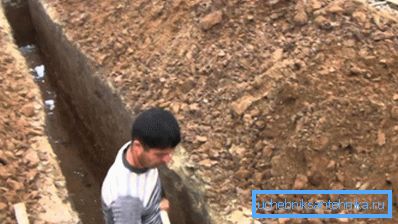

Šířka by měla být pohodlná při práci s minimálními náklady na práci.

Kromě těchto pravidel budete potřebovat několik tipů. Takže v severních oblastech av prostředním pruhu je lepší potrubí pokrýt vrstvou pěny nebo minerální vlny. Někdy se vyskytují extrémní mrazy a toto opatření vás může chránit před nehodou.

Při plnění příkopu, zvláště v počátečním stádiu (první 25 - 30 cm), jemně položte půdu do rohu příkopu. Vyhněte se zaneseným hromadám, cihlám, kamínkům a jiným těžkým nečistotám, jinak by mohlo dojít k poškození potrubí.

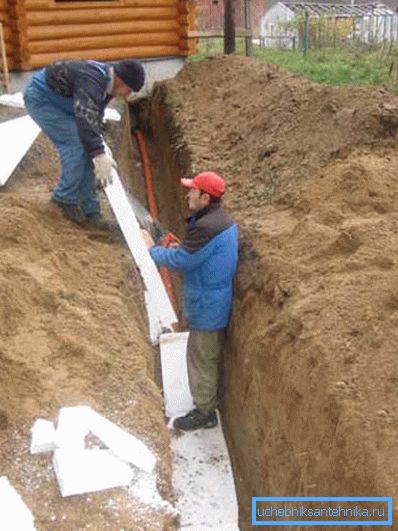

Je lepší ohřívat trubku pěnou.

Dávejte pozor! Zeptejte se místních obyvatel, jak vykopat příkop pod vodovodní přívod, možná vám cena vyhovuje a tento proces můžete ovládat pouze. Pozemní práce nejsou tou nejzajímavější věcí.

Využití technologie

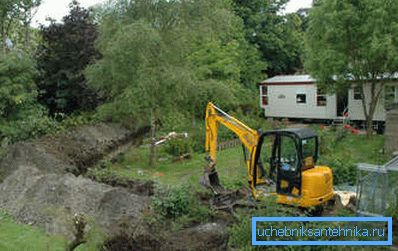

Minibagr je pro tento úkol ideální.

Můžete také pomoci při aplikaci technologie. Dnes je na stavebním trhu k dispozici celá řada lehkých mini-rýpadel, motoblocků a dalších podobných výrobků. Často nájem takového zařízení není tak drahý a práce se děje za několik hodin, nebudete mít ani čas se nudit.

Pokud na cestě dojde k silniční příkopové cestě nebo jiné podobné překážce, můžete použít metodu propíchnutí půdy. Aby to bylo možné, z obou stran překážky vykopávají studny o půl metru hluboko pod hloubku těsnění a délka studny musí být jeden a půl až dva metry. Šířka je asi 1 - 1,2 m.

Ocelová trubka je řezána na úseky o délce 1 m, na jejichž konci jsou řezány závity. Také potřebujete spojky. Kuželovitý hrot je vyroben z jednoho kusu s kleštěm, na jehož konci zůstává malá díra.

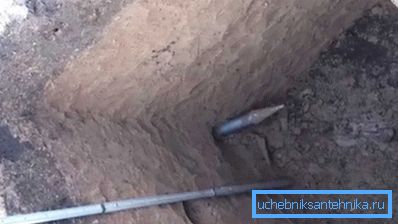

Kuželový hrot pro punkci.

Pak vzali vodní čerpadlo a vložili hadičku do studny. Potom se špička pohne do země ve směru druhého vrtu, trubka se navíjí na svůj konec pomocí spojky, do potrubí je vložena hadice a dodává se voda.

Na tělo trubky je připevněna svorka nebo klíč a potrubí je posunuto do země pomocí šrotu (je třeba poznamenat, že s dobrým tlakem vody jde jako hodinový stroj).

Po úplném zadání potrubí je k němu připojen další segment a tak dále, dokud není místo úplně propíchnuto.

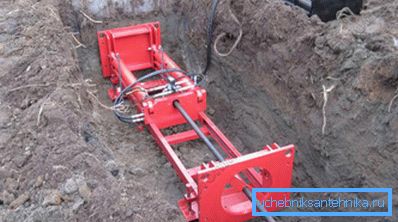

Můžete použít speciální zařízení.

Dávejte pozor! Chcete-li překonat obvyklou trať s dvěma dráhami, bude trvat několik hodin, zatímco nemusíte obnovovat asfalt a blokovat pohyb.

Závěr

Tažení je přijatelnou metodou pro ukládání vodovodů ve venkovských oblastech. Pokud znáte základní pravidla a předpisy dané práce, mohou být prováděny samostatně nebo s využitím technologie. Video v tomto článku vám pomůže pochopit některé nuance procesu.
