Povrchové čerpadlo pro studnu: vlastnosti, vlastnosti,

Povrchová čerpadla pro vrty umožňují čerpání vody z mělké hloubky, což je důležité pro majitele venkovských domů a příměstských oblastí.

Budeme hovořit o hlavních charakteristikách a vlastnostech těchto zařízení, stejně jako o tom, jak instalovat povrchové čerpadlo do studny.

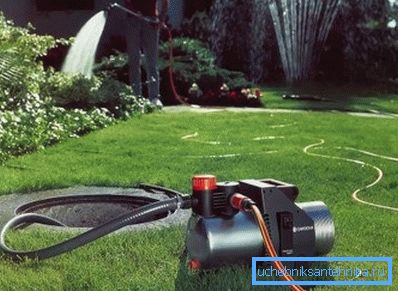

Povrchové čerpadlo

Zařízení a účel

Povrchová čerpadla pracují na principu sání vody vytvářením vakua na konci sací hadice, která je ponořena do druhého konce do vody. Tudíž existuje rozdíl v tlaku na různých koncích hadice a při plném vakuu na sací straně bude hodnota atmosférického tlaku, tj. Přibližně 760 mm Hg.

Pokud nahradíme rtuťovou kolonu vodním sloupcem, pak výška takového sloupce bude 10,3 metrů, což znamená, že při plném vakuu na sací straně může voda stoupnout o více než 10,3 metrů.

Vzhledem k třením ztrát vody na stěnách trubek a nedokonalému vakuu v systému nebude maximální výška vody takového čerpadla větší než 9 metrů a pokud zohledníte horizontální část sacího potrubí, ukáže se, že skutečná pracovní výška bude 7 až 8 metrů.

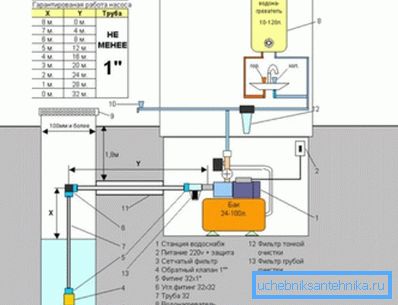

Dávejte pozor! Při výpočtu parametrů zvážíme vzdálenost od jímky povrchového čerpadla. Zde by byl vhodný následující vzorec: Y = 4 (8-X), kde Y je délka horizontální části potrubí, X je sací výška. To znamená, že čtyři metry horizontální části odpovídají jednomu metru výtahu.

Dávejte pozor! Z výše uvedeného výpočtu lze konstatovat, že povrchové čerpadlo je navrženo tak, aby zvedalo vodu do výšky až 8 metrů. To vám umožní používat tento přístroj k příjmu vody z otevřených vodních ploch, mělkých pískových studní a studní.

Podle návrhu jsou externí čerpadla rozděleny do tří hlavních typů:

1. Vířící. Nejkompaktnější a nejlevnější zařízení schopná vytvořit dostatečně vysoký tlak v systému, ale mají nízkou účinnost - ne více než 45%. Používají se hlavně k zavlažování a čerpání vody ze zaplavených prostor, ale nízká účinnost a nízká spolehlivost nám nedoporučují doporučit tento typ zařízení jako trvalý celek pro autonomní vodovod;
2. Odstředivé. Dražší a spolehlivější zařízení, která vytváří alespoň méně než vír, ale dostatečný tlak na zajištění práce instalatérských zařízení. Mají vysokou účinnost - až 92% - s dostatečnou spolehlivostí pro nepřetržité používání, což umožňuje použití tohoto typu zařízení při provozu čerpacích stanic vodovodu;

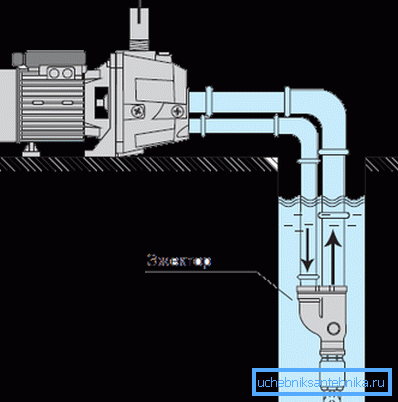

3. Vyhazovač. Disponují dvěma okruhy pro cirkulaci vody: v prvním okruhu je kapalina přiváděna do vyhazovací trysky, kde díky vlivu Bernoulli vzniká tlakový rozdíl a voda je nasávána z vnějšího prostředí - druhého okruhu. Toto řešení umožňuje snížit hloubku a vyřešit problém snižování sací výšky, ale nyní pro tento účel využívají efektivnější ponorné jednotky, jejichž poměr cena / kvalita je vyšší.

Jak je vidět, konstrukce odstředivých čerpadel se ukázaly jako nejpraktičtější, a proto je budeme podrobněji zabývat.

Uspořádaná odstředivá jednotka je poměrně jednoduchá:

• Dvě pohony jsou pevně upevněny na hřídeli pohonu převodovky, ve středu jednoho z nich je díra;
• Otvor komunikuje s místem na disku, kde jsou spárované šikmé desky, vytvářející kanály od středu prostoru až po okraje, které jsou připojeny k nádrži kolektoru (difuzoru), která komunikuje s přívodní hadicí;
• Do otvoru ve středu disku je připojena sací hadice;
• Pokud se sací hadice a mezikusový prostor naplní kapalinou a ozubená soustava se uvede do pohybu, pak lopatky skloněné ve směru opačném k otáčení začnou tlačit vodu ze středu na okraje prostoru mezi kotouči v důsledku odstředivé síly;
• V důsledku toho vznikne podtlak v oblasti středu kola a vstupního otvoru a v oblasti okrajů a difuzoru komunikujícího s výtlačnou hadicí - oblast zvýšeného tlaku;
• Za těchto podmínek se systém bude snažit o rovnováhu a voda bude vytlačena tlakem z akumulační nádrže na okraji kola do vypouštěcí hadice, zatímco ve středu kola vznikne podtlak a tekutina bude proudit ze sací hadice za atmosférického tlaku.

V důsledku toho vzniká kontinuální oběh a voda je čerpána z jednoho místa do druhého, což bylo to, co bylo nutné dosáhnout. Pro práci v autonomním vodovodním systému domu se však povrchová jednotka nevyužívá nezávisle od studny, ale je sestavena takzvaná čerpací stanice, která je podrobněji popsána v následujícím odstavci.

Stanice čerpadel

Pro normální provoz povrchového čerpadla jako součásti vodovodního systému bytového domu je připojen k akumulační nádrži a automatickému aktivačnímu řídícímu systému. To je nezbytné, aby se snížil počet startů jednotky za jednotku času.

Faktem je, že při zapnutí napájení na vinutí motoru se objeví špičkové hodnoty velikosti proudu, které se nazývají zapínací proudy. Tyto proudy způsobují destruktivní vliv na zařízení, a proto je z hlediska pracovního zdroje elektromotoru mnohem lepší, že pracuje s nejmenším počtem startovacích cyklů.

Na druhé straně neustálé fungování čerpadla není nutné a ekonomicky nevýnosné, protože spotřebovává značné množství energie a vyprázdňuje studnu. Je samozřejmé, že v systému je nutné vytvořit určité množství vody a tlaku, které pokryje konstantní svítidla a kohouty na odtoku a teplo a teprve když tento tlak klesne pod určité hodnoty, čerpadlo se zapne a obnoví.

Proto když se dosáhne určitého špičkového tlaku v zásobní nádrži, čerpadlo se automaticky vypne.

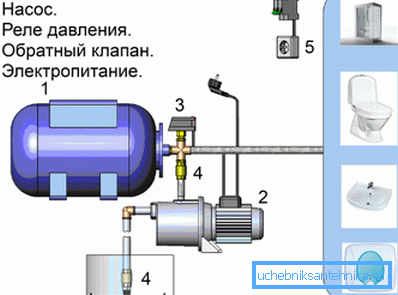

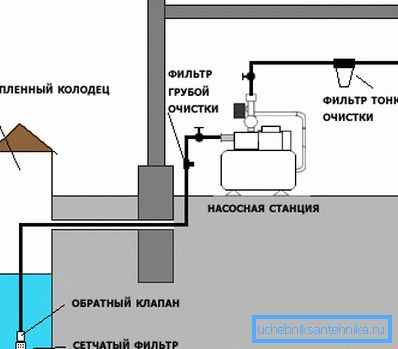

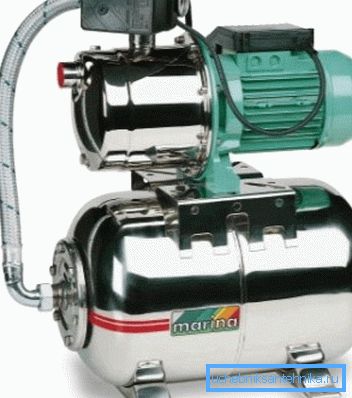

Takže jsme přišli k zařízení čerpací stanice a její hlavní části jsou:

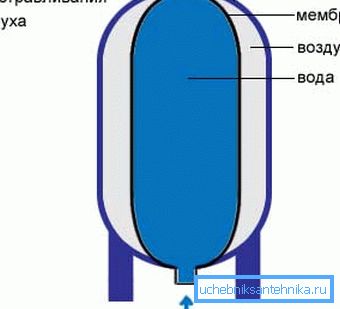

1. Hydroakumulátor nebo přijímač. Jedná se o kovovou nebo plastovou nádrž, uvnitř je gumová žárovka (membrána). Okolo hrušky je stlačena na 3,5 atm. vzduch a voda dodávané do hrušky jsou pod konstantním tlakem;

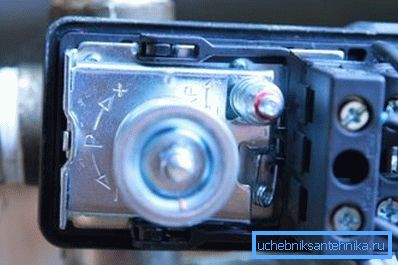

2. Tlakový spínač Je nastaven na dolní a horní hodnoty vypnutí a při dosažení spodní hranice svorky obvod uzavře a po dosažení horní hranice se otevírá. Výsledkem je zapnutí čerpadla při kritickém poklesu tlaku v nádrži a při obnovení maximální hodnoty se vypne;
3. Tlakoměr. Zařízení pro měření tlaku a řízení nastavení relé a automatizaci;
4. Odstředivé čerpadlo;
5. Sací hadice se zpětným ventilem a filtrem na konci;
6. Dávkovací hadice;
7. Pětkolíková tlumivka. Požadováno pro přepnutí všech uvedených součástí do jednoho systému.


Dávejte pozor! Při dostatečném akumulačním přijímači systém zřídka zapne čerpadlo, což výrazně prodlouží jeho životnost a prodlouží životnost spouštěčů motoru a svorkovnic. Kromě toho v sanitárním systému nedochází k žádným tlakovým špičkám a jejich charakteristickým vodním kladkám, které ochrání ventily a potrubní přípojky.

Připojení čerpací stanice k vrtu

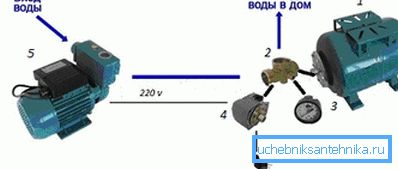

Pokud máte v úmyslu připojit povrchové čerpadlo k vrtu vlastními silami, naše pokyny krok za krokem vám pomohou:

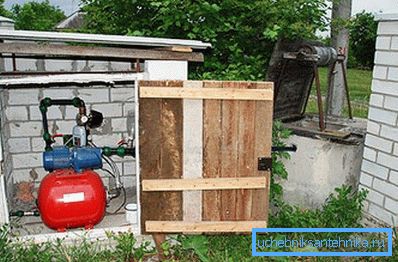

1. Čerpací stanice (nebo samostatně čerpadlo) je instalována na pevnou pevnou základnu a nohy jsou upevněny pomocí šroubů nebo kotev. Doporučuje se instalovat gumovou podložku pod instalaci, aby se snížila vibrační aktivita přístroje.

1. Výstupní (otevření) otvoru čerpadla je připojen k palcovému výstupu pětipólového kování pomocí hadice nebo přímo;

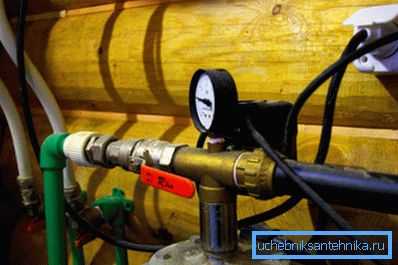

1. Tato nádržka hydroakumulátoru je také připojena k palcovému výstupu tlumivky měkkou hadicí nebo přímo;

1. Zbývající montážní otvor je připojen k potrubí vnitřního zásobování vodou doma;

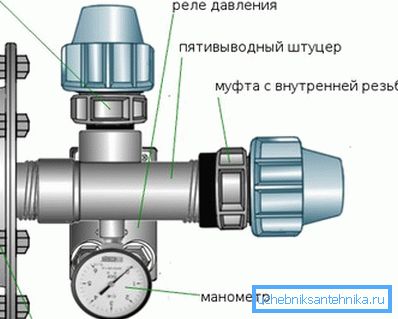

1. Do díry? palce na manometru manometru;

1. Tlakový spínač je připojen ke zbývajícímu nevyužitému poslednímu otvoru trysky;

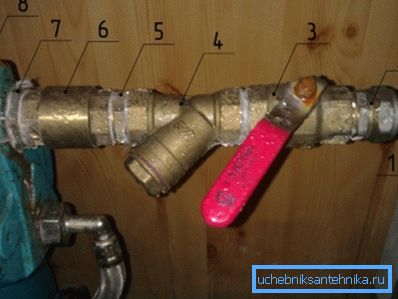

1. Sací otvor čerpadla je připojen k přívodu vody;

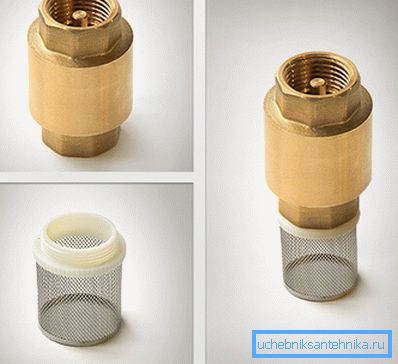

1. Konec potrubí pro nasávání vody je opatřen zpětným ventilem a hrubým vodním filtrem a spuštěn do jímky (vzdálenost k dnu je nejméně jeden metr);

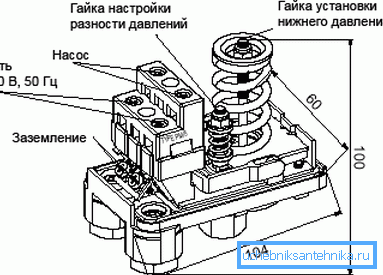

1. Napájecí kabel čerpadla je připojen k normálně otevřeným svorkám tlakového spínače a samotnému relé - k síťové zásuvce 220 V;

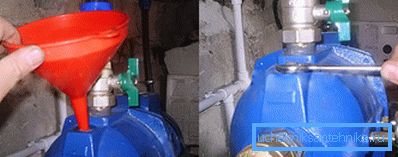

1. Pracovní prostor čerpadla je naplněn vodou přes speciální otvor ve skříni a zařízení je spuštěno;

1. Jeřáby v domě jsou zavřené a čekají na plnění nádrže. Když je nádrž plná a čerpadlo je vypnuto, vyčistěte tlak na manometru;
2. Poté jsou kohouty odemčeny a voda je uvolněna, dokud není čerpadlo znovu zapnuto. Včetně tlakového spínače;
3. Nakonec porovnejte získané hodnoty tlaku s pasovými údaji přijímače a případně nastavte tlakový spínač.

Dávejte pozor! Všechny spoje armatury s trubkami by měly být opatřeny spojkou s uzávěrovými maticemi a mezi armaturou a nádrží, jakož i mezi armaturou a vodovodní trubkou by měly být vestavěné kulové kohouty.

Závěr

Povrchová čerpadla jsou široce používána v autonomních vodovodních systémech pro dodávku vody z mělkých vrtů a vrtů. Pomocí našeho průvodce budete moci nezávisle připojit a vytvořit systém pro dodávku vody ze studny nebo jiného zdroje. Tento problém můžete studovat hlouběji pomocí videa v tomto článku.
