Ponorné vibrační čerpadlo pro studnu: charakteristické

Chcete-li uspořádat plnohodnotný systém zásobování vodou v dacha - stačí vykopat studnu nestačí. Je také nutné zajistit vodovod, který přivádí vodu k domu nebo jiným místům, kde je potřeba. Za tímto účelem se používají zařízení, jako jsou ponorná vibrační čerpadla.

Ponorná čerpadla jsou zařízení, která umožňuje zvedání a čerpání vody. Takové mechanismy jsou umístěny pod hladinou vody, což způsobuje úplné ponoření čerpadla do vody. Toto uspořádání mechanismu zabraňuje jeho přehřátí.

Proces výběru čerpacího zařízení není tak jednoduchý, jak se na první pohled může zdát. Při výběru byste měli vědět, že ponorná čerpadla jsou odstředivá a vibrační.

Rozdíly mezi vibracemi a odstředivými ponornými čerpadly

Hlavním rozdílem mezi těmito dvěma konstrukcemi je způsob, jakým se dodává kapalina na vrchol. Když hovoříme o odstředivých zařízeních, pak se používají rotující prvky.

Vibrační čerpadla pro studny nejsou vybaveny rotujícími prvky a voda v nich stoupá nahoru kvůli pohybu pístu nebo díky pružné membráně. Takové konstrukční prvky poskytují zřetelné výhody vibračních produktů, které spočívají v jednoduchosti zařízení, malém počtu součástí a nízké ceně, protože cena zařízení je nízká.

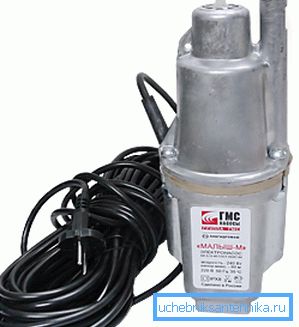

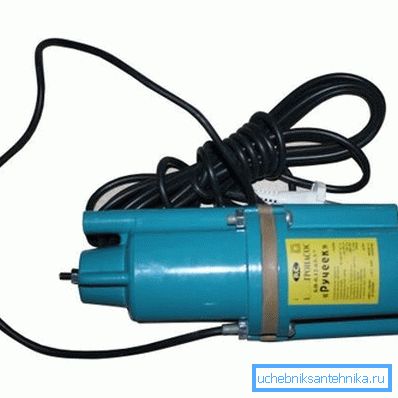

Návrh a princip provozu vibračních ponorných čerpadel

Ponorná vibrační čerpadla nejsou vybavena částmi, které se otáčejí během provozu, v jejich konstrukci nejsou ložiska, která by mohly selhat po delší dobu provozu. Jednoduchá, ale zároveň velmi úspěšná konstrukce těchto zařízení umožňuje provozovat je bez provádění údržbářských činností.

Základem takového čerpadla je jeho tělo, ve kterém se nachází elektromagnet a vibrační mechanismus. V okamžiku připojení zařízení k síti začne kotva svého elektrického magnetu vytvářet translační pohyby a vibrovat a směřuje sílu na tyč, na které je píst upevněn.

Jak říká instrukce k zařízení, voda se dostává do vstupu přes pohyb pístu, vyplňuje komoru přes speciální ventil, odkud vstupuje do výtlačné hadice, když se píst pohybuje dozadu. Ventil, který byl zmíněn, je proti pohybu tekutiny ve dvou směrech, což zabraňuje vylévání z pracovní komory zařízení.

Rozsah

Ponorná čerpadla typu vibrace lze použít následovně:

• Čerpadlo. Malé indikátory tlaku zařízení určují jeho použití pouze v mělkých vrtech;
• Čerpadlo. Takové čerpadlo může být použito jak pro napájení čisté vody pro pití ze spodku studny, tak pro postup čištění studny, která spočívá v čerpání vody příměsí písku a hlíny;

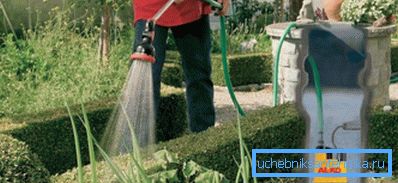

• Dodávka vody pro technické potřeby. Čerpadlo může být použito pro čerpání vody z jakéhokoliv zásobníku, například pro napájení nebo pro jiné účely.

Návrhové prvky

Vibrační čerpadla pro vrty nebo vrty mají řadu konstrukčních prvků, které je třeba uvést:

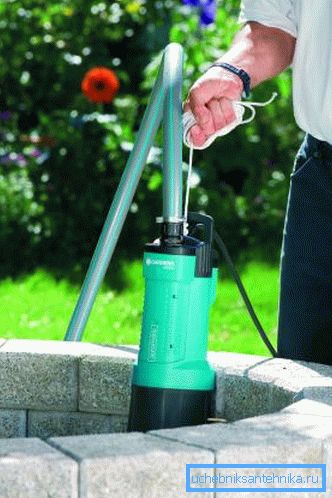

• Malé celkové rozměry, nízká hmotnost a snadná instalace umožňují připojit takové čerpadlo k vašim rukám, pro které musí být návod pečlivě přečten a pozorován;
• Není třeba provádět další akce, nastavovat nebo utáhnout matice, stačí jen připojit zařízení k elektrické síti, nainstalovat přívodní hadici a spustit ji do vody. K ponoření čerpadla musí být doprovázena silným šňůrem kapronu;
• Některé modely mají funkci tepelné ochrany, která je realizována jako tepelný spínač, který vypne čerpadlo při dosažení teploty konstrukce 100⁰C;
• Aby se zabránilo vnikání pevných nečistot do komory výrobku, stačí instalovat speciální filtr;
• Existují modely s funkcí horního přítoku vody a nižší. Pokud vaše čerpadlo dodává horní přívod vody, musíte zajistit, aby zůstal vždy ve vodě, což eliminuje riziko přehřátí.

Dávejte pozor! Konstrukce, ve kterých je umístěna komora pro nasávání vody v horní části, jsou chráněny před pískem a dalšími těžkými částmi, které vstupují do zařízení.

Výběr čerpadla

Každý, kdo chce koupit taková zařízení pro vlastní potřebu, si myslí, které vibrační čerpadlo si vybere pro studnu?

Při výběru nejvhodnějšího modelu byste měli věnovat pozornost těmto vlastnostem:

• Napájení zařízení;
• Výkon, který je vyjádřen v objemu čerpané vody po dobu 1 jednotky času;
• Hlava nebo výška, na které je zařízení schopné zvedat vodu.

Výhody ponorných vibračních struktur

Vibrační čerpadlo pro studnu je struktura, která má mnoho zřetelných výhod:

• Nenáročné používat;
• Nízká hladina hluku;
• Dlouhá životnost;
• Nedostatek rotujících částí a součástí, které potřebují mazání;
• Nízké ohřev produktu během provozu;
• Nízké opotřebení součástí konstrukce;
• Není náchylný k zásadám, které mohou být ve vodě;
• Nepřetržitý provoz za jakýchkoli teplotních podmínek;
• Mobilita a kompaktnost produktu.

Instalace ponorného vibračního čerpadla do studny

Poté, co jste odpověděli na otázku, které vibrační čerpadlo si vyberete pro studnu a zakoupíte ji, měli byste mít zájem o otázku, jak ji správně nainstalovat a jak provádět vodu?

Ve skutečnosti tyto úkoly nejsou tak obtížné, ale existují určité nuance, s nimiž byste se měli určitě seznámit. Instalace takového čerpadla stojí dvě nebo dokonce tři, protože práce v hloubce je spojena s rizikem a jedna osoba není vždy schopna vytáhnout druhou z takové hloubky.

Pozemní stavby

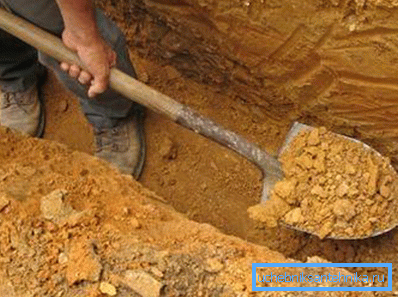

Dokonce ještě před zahájením instalace čerpadla je nutné provádět veškeré manipulace spojené s vytvořením vodovodního systému ve vzdálenosti od domu k studně. Chcete-li to provést, vykopněte výkop.

Je žádoucí, aby příkop zůstal rovný, bez otáček a ohybů, tato forma umožní, aby se neztrácela síla tlaku. Vykopat výkop musí být v hloubce přibližně 1-1,5 m.

Takže vykopněte příkop, jehož šířka činí 40-50 cm. Ujistěte se, že na dně příkopu nejsou ostrý kámen, sklenice a nečistoty.

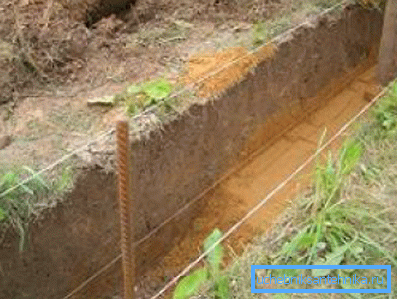

Na spodní část příkopu položíme pískovou polštářku, která se skládá z vrstvy zhutněného písku o tloušťce 10-15 cm. Písek je pokryt geotextilí, který později bude zabalen do potrubí. Poté můžete pokračovat přímo k položení potrubí.

Pokládání vodovodních potrubí

Pro stavbu potrubí na ulici lze použít několik typů potrubí:

• Ocelové trubky;
• Kovové trubky;
• Trubky z ušlechtilé oceli;
• Polypropylenové trubky;
• Soda hadice (vhodné pouze pro dočasné instalace).

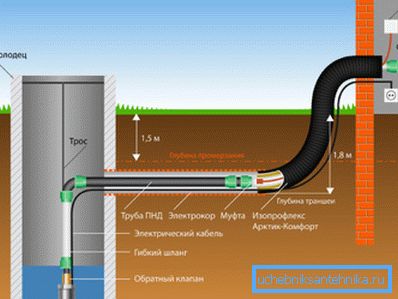

Samotný postup, který provádí instalatérství, je rozdělen do následujících kroků:

1. Části potrubí jsou propojeny ze studny na samotný dům;
2. Vodní potrubí je zabaleno s tepelně izolačními materiály a je vytáhnuto uvnitř trubky o větším průměru. Pro tento účel se běžně používají azbestové nebo plastové odpadní vody;

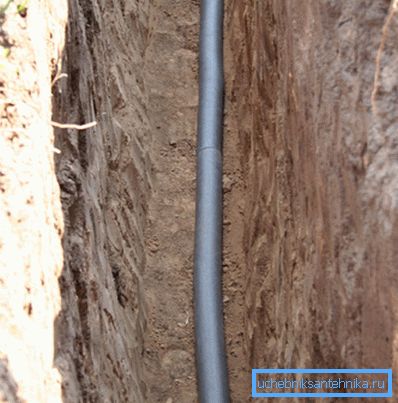

1. Výsledná struktura je položena v vykopané příkopové cestě a označena místem na stěně studny, která bude vložena;

1. Ve stěně hřídele vyřízneme otvor o průměru 15 cm. Vložte objímku do otvoru, jejíž délka nesmí být menší než 0,5 m.
2. Přitahujeme přívod vody do pouzdra takovým způsobem, že vstupuje do hloubky vrtu alespoň 25 cm;
3. Nakonec nainstalujte kohoutek a odpal. Otáčením potrubí směrem dolů vedete k místu, kde je instalováno vibrační čerpadlo pro jímku;

Rada Kohout s odpalištěm by měl být instalován, protože odtokový kohout může být užitečný, pokud potřebujete nouzový odvod vody z instalatérského systému.

1. Dále byste měli vypočítat vzdálenost, která oddělí ventil od čerpadla a odřízne délku vodovodní trubky.

Nyní můžete jít přímo k instalaci zařízení.

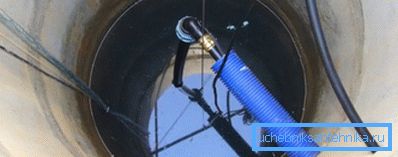

Instalace čerpadla do studny

Vibrační čerpadla pro studny jsou zavěšena kabelem. Proto je prvním krokem svaření čtvercového rámu z rohu, který je umístěn na špičce.

K tomuto rámu je nutné kabel vázat.

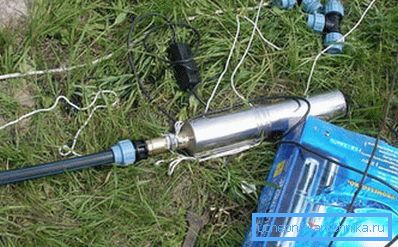

1. Na zemi položte potrubí, čerpadlo a odpojte napájecí kabel pro snadné připojení.

1. Na vstupu zařízení instalujeme zpětný ventil pomocí sanitárního obalového materiálu;

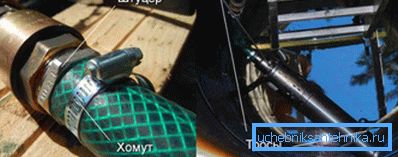

2. Do zpětného ventilu je připojena plastová nebo mosazná spojka;
3. Připojte spojku k vodovodnímu potrubí;
4. Připojujeme elektrický kabel k trubce elektrickou páskou nebo svorkami s lehkým uvolněním drátu;
5. Připojte nylon nebo pozinkovaný bezpečnostní kabel k čerpadlu;
6. Tato konstrukce by měla být spuštěna do jímky a čerpadlo by mělo být vedeno bezpečnostním kabelem;

Dávejte pozor! Držení čerpadla napájecím kabelem je přísně zakázáno.

1. Po spuštění čerpadla na potřebnou hloubku je nutné k němu připojit kabel;
2. Pro připojení potrubí k vodovodnímu potrubí musí do studny přistoupit jedna osoba, která provede spojení pomocí tažné nebo sanitární pasty.

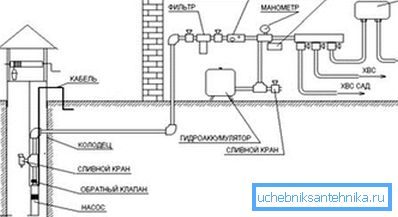

Po instalaci čerpadla by měl být elektrický kabel držen na místě instalace všech instalatérských zařízení - akumulátoru, kotle a filtrů. Po dokončení instalace potrubí by měl být potrubí pokryto vrstvou geotextilie pokryté vrstvou písku o tloušťce 10 cm as půdou.

Vibrační čerpadla pro studny jsou skvělý způsob, jak zajistit vodu pro vlastní venkovský dům, jsou tato zařízení levná a poměrně snadno se instalují. A můžete se dozvědět ještě užitečnější informace o těchto zařízeních sledováním videa v tomto článku.
