Plastové kanalizační studny: konstrukční a montážní prvky

10-07-2018
Dodávka vody

Betonové a plastové vrty pro odpadní vody slouží k zajištění přístupu k potrubí za účelem jejich kontroly, prevence a opravy. Volba jedné nebo jiné varianty při navrhování kanalizačního systému je dána zvláštnostmi provozu, finančními možnostmi a řadou dalších faktorů.

Níže podrobně uvážíme plastové výrobky a také věnujeme pozornost vlastnostem jejich instalace.

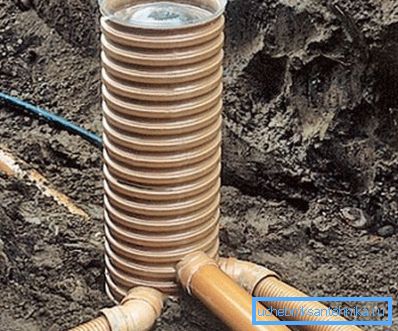

Plastové výrobky jsou odolné a trvanlivé

Účel studní

Jak jsme uvedli výše, hlavním úkolem každé kanalizace je zajistit přístup k potrubí bez výkopu.

Současně v závislosti na umístění této části se rozlišují tyto skupiny:

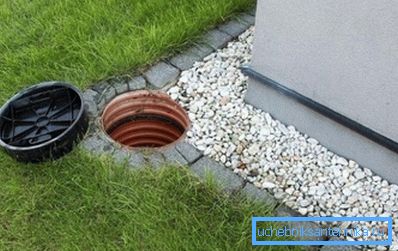

Inspekční důl
  • Inspekce jsou stejné revize. Jsou instalovány na plochých úsecích potrubí v určitém intervalu. Hlavní funkcí šachet je umožnit monitorování stavu potrubí a v případě potřeby určit umístění blokády. Krok montáže kontrolních míst pro dálnice o průměru až 110 mm je 20 metrů a až 150 - 35 - 40 metrů.
  • Otočit. Jak vyplývá z názvu, jsou namontovány v oblastech, kde se kanalizační trubka otáčí. Nemůže to být bez nich, jelikož na zákrutách klesá rychlost průtoku a zvyšuje se riziko dopravní zácpy.
  • Nodal. Zajistěte průsečík několika dálnic. Nejčastěji se používá v průmyslu, protože v soukromé výstavbě jsou takové situace vzácné.
  • Delta. Používá se k návrhu spojení dvou trubek, které jsou umístěny v různých výškách.

Dávejte pozor! Abyste ušetřili, je třeba vybavit multifunkční systémy, které kombinují například bod obratu s místem revize. V takovém případě budou celkové náklady na systém poněkud nižší.

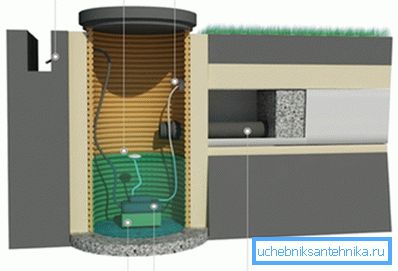

Odvodňovací systém se zařízením

Podle regulačních dokumentů musí být tyto konstrukce instalovány:

  • Na soustružených úsecích.
  • Při připojení několika trubek nebo v místě připojení potrubí s hlavním potrubím.
  • Místo změny průměru nebo sklonu potrubí.

Jak můžete vidět, rozsah použití těchto částí je poměrně rozsáhlý. Níže se budeme snažit pochopit všechny nuance jejich designu.

Plastové výrobky

Materiály

Jak jsme uvedli výše, studny pro kanalizační sítě mohou být vyrobeny jak z železobetonu, tak z plastu. Současně byly nejoblíbenějšími polymery.

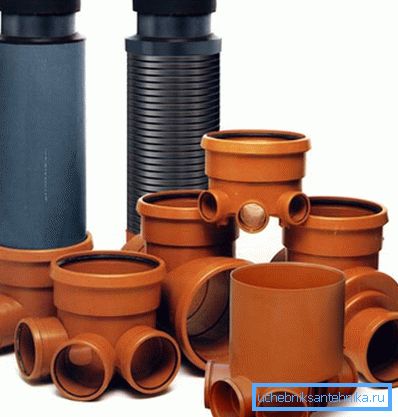

Typické výrobky z PVC

Takové konstrukce vstoupily na moderní trh asi před 20 lety. Dosud vyměnili beton v přibližně 40% evropských kanalizačních sítí. Máme toto číslo výrazně nižší (doufejme, že nyní), ale postupně se zvyšuje podíl plastových kontrolních šachet.

Pro výrobu těchto částí lze použít tyto syntetické materiály:

  • Polyvinylchlorid. Odlišuje se při vysoké odolnosti, při silném poklesu teploty se však stává křehkou.
  • Polyethylen. Je elastický, ale špatně přenáší dlouhé statické zatížení, ztrácí trvanlivost na ohybech.
  • Polypropylen. Má vysoké provozní struktury, avšak vysoká cena působí jako omezující faktor při distribuci těchto produktů.

Také poměrně nedávno získaly popularitu systémy založené na kombinovaných materiálech a zařízeních, ve kterých trubky s velkým průměrem působí jako nosné prvky. Příkladem jsou kanalizační jímky z trubek KORSIS, jejichž vlnité pláště poskytují vynikající nosnost.

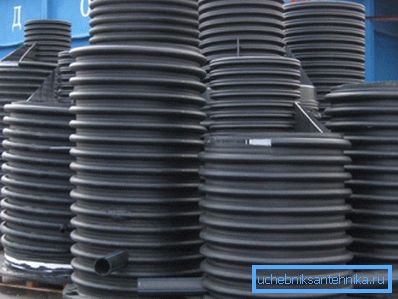

Výrobky na bázi trubek KORSIS

Návrhové prvky

Typická studna se skládá pouze z několika částí:

  • Krk, který je namontován v rovině s povrchem země. Obvykle je krk dodáván s upevňovacími prvky pro montáž poklopu. (Viz také článek Plastová šachta pro studnu.)
  • Můj, spojující krk se spodní částí, s pracovní částí.
  • Zásobník, ve kterém se provádí připojení potrubí.

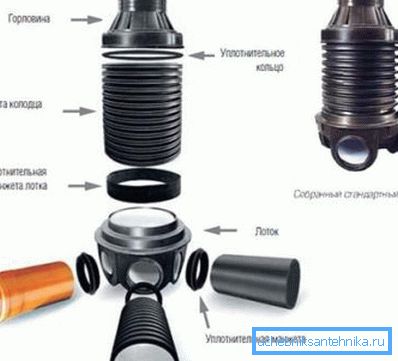

Typické uspořádání zařízení

Pokud jde o návrhové schémata, existuje i několik z nich.

Mezi nejčastěji se vyskytující konstrukční prvky patří:

  • Teleskopická trubice se volně pohybuje vzhledem k hřídeli. Použitím dalekohledu se sedlem k montáži poklopu můžete namontovat vrták do požadované hloubky a usnadnit tak umístění dílů.
  • Kónická část spojuje zásobník s hřídelí nebo krkem. Použití kuželových adaptérů umožňuje nasadit velké podnosy pod standardní rozměry.
  • Tělo studny může být buď pevné (pak se používá pro jeho výrobu), nebo sestavené. Prefabrikované konstrukce jsou tvořeny kroužky, které jsou během montážní fáze hermeticky spojeny.
  • Spodní část zásobníku je často kombinována s kinet - speciální splitter pro několik trubek. Kinetta musí být vybrána v závislosti na konfiguraci kanalizační sítě, takže nemáme volná spojení.

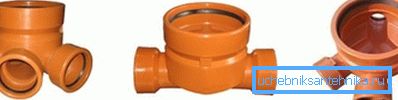

Fotky budou hodit jinou konfiguraci

Výhody produktu

Výše popsané konstrukce mají řadu výhod, které jim umožňují postupně odstraňovat z trhu konkrétní výrobky s podobným účelem.

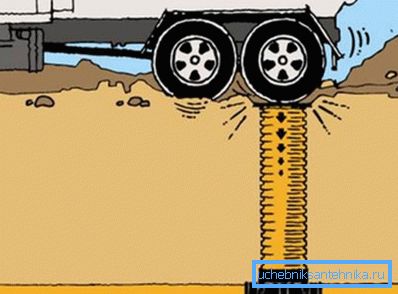

Elasticita materiálu zabraňuje rozbití.
  • Pouzdro má vysokou mechanickou pevnost.
  • Stěny potrubí a podnosů jsou odolné vůči chemicky aktivním látkám.
  • Konstrukce krku, hřídelů a kinety umožňuje realizovat téměř těsné spojení s minimálními náklady na práci.
  • Použití plastů jako hlavního materiálu, stejně jako použití vlnitých trubek pro výrobu nosných prvků umožňuje konstrukci konstrukcí různých tvarů a velikostí.
Velká plastová kanalizace s dnem 1800 mm pro velké potrubí
  • Poměrně malá hmotnost výrobků velmi usnadňuje instalaci.

Technologie instalace

Pokud jste se rozhodli ve prospěch plastů a zakoupili studnu, jejíž rozměry odpovídají vašim úkolům, můžete je nainstalovat sami.

Algoritmus akcí v tomto případě je následující:

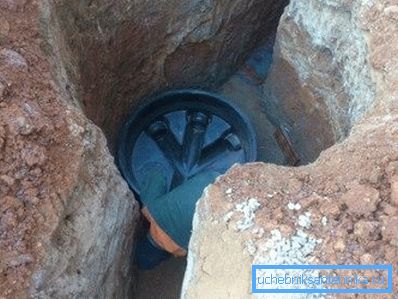

Instalace dna do jámy
  • Nejprve vykopáme jámu, jejíž hloubka je o 30 cm vyšší než výška studny.

Tip! Je nutné zvolit hloubku tak, aby položené potrubí vstoupilo do kinetu bez výškových rozdílů. Je to lépe to udělat ve fázi návrhu celého systému.

  • Spodní část jámy je opatrně vyrovnána. Nalijte vrstvu písku smíchanou se štěrkem na vyrovnaný povrch. Tloušťka vrstvy po podbíjení by měla činit až 20 cm.
  • Na pískový polštář nalijte betonový potěr. Tloušťka potěru je od 50 do 100 mm.
  • Po vysušení betonu namontujeme spodní část studny nebo zásobník s kinet. Připojujeme potrubí k tahu a zajišťujeme těsnost všech spojů pomocí gumových spojů.

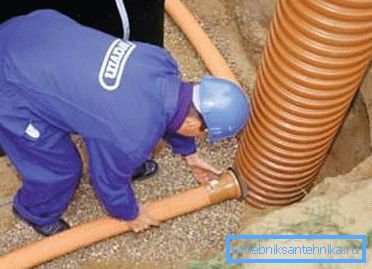

Připojení potrubí
  • V případě potřeby proveďte oříznutí krku na požadovanou úroveň. Materiál je zpravidla dobře řezán běžnou pilou.

Tip! Řezání by mělo probíhat ve středové čáře vyčnívajícího žebra vlnité trubky.

  • Dno propojujeme se svislou částí (teleskopickou trubkou nebo vlnitým hrdlem), které spojuje se silikonem. Z výše uvedeného vytvoříme okraj a kryt poklopu. (Viz též článek Plastový plášť: jak nainstalovat.)

Dále musíme zaplnit mezeru mezi stěnami jámy a samou studní. Návod doporučuje provádět plnicí vrstvu vrstvou, pískem a štěrkem přidáním hlíny.

Závěr

Kanalizační vrty z plastu jsou kompletní náhradou za tradiční betonové konstrukce. Navíc v řadě parametrů (trvanlivost, snadnost instalace apod.) Vážně překračují systémy vyrobené z železobetonových kroužků. Tyto produkty můžete podrobně studovat při prohlížení videa v tomto článku.
