Odstředivé čerpadlo pro studnu: pomoc při výběru a

Jak jsou ponorná odstředivá čerpadla pro studny? Jaké jsou vlastnosti výběru takového zařízení? Má nějakou rozumnou alternativu? Měla bych při práci s čerpadlem vzít v úvahu některé z jeho vlastností? Pokusíme se odpovědět na tyto otázky.

Co to je?

Začněme s malou exkurzí do džungle mechaniky.

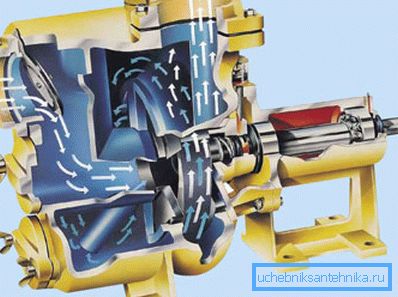

Nejjednodušší, trvanlivější a účinnější schéma čerpadel, které lze použít pro zvedání a dopravu relativně čisté vody, je odstředivé oběžné kolo v kochle - tělo a ve skutečnosti silně připomínající skořápku měkkýše.

Jak funguje toto zařízení?

• Oběžné kolo je poháněno elektromotorem. V tomto případě lopatky vrhají vodu na okraj kochle, čímž vytváří přetlak na stěnách. Je třeba otevřít průchod vody - a vyrazí z trupu.

Je zajímavé, že vzhledem k hydrodynamickým vlastnostem vzniká největší tlak, když je výstupní tryska směřována tangenciálně k tělu ve směru otáčení oběžného kola.

• V oblasti osy oběžného kola bude naopak vytvořeno vakuum. Pro trvalý provoz čerpadla stačí uspořádat přívod vody podél osy otáčení.

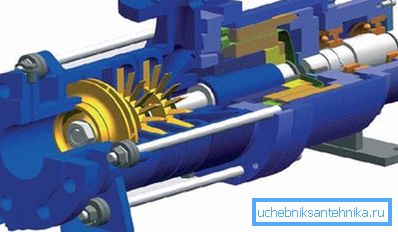

Hlemýžď ​​má jednu škodlivou vlastnost. Kapacita čerpadla a tlak na výstupu jsou větší, čím menší je mezera mezi oběžným kolem a skříní. Ve skutečnosti, s velkou mezerou, část vody pronásleduje do kruhu uvnitř trupu.

Tato vlastnost je Achillovou patou tzv. Vírové pumpy, jejíž schéma jsme právě popsali. Je použitelný výhradně pro přepravu čisté vody (nejvýše 30 gramů nečistot na metr krychlový).

Proč

1. S minimální mezerou mezi oběžným kolem a pláštěm měřeným ve zlomcích milimetru působí jemný písek a abrazivní nečistoty jako brusný papír. Během několika týdnů práce vyvrcholí kochle do stavu úplné nefunkčnosti.
2. Jak se mezera zvyšuje, tlak prudce klesá na výstupu.

Nicméně, odstředivá čerpadla obvykle naznačují mnohem více demokratických charakteristik: povolená velikost pevných částic je až 2 milimetry, množství nečistot je až 150 g / m3. Kvůli čemu?

Hlavní problém vortexových čerpadel je řešen v odstředivých konstrukcích jednoduše a elegantně.

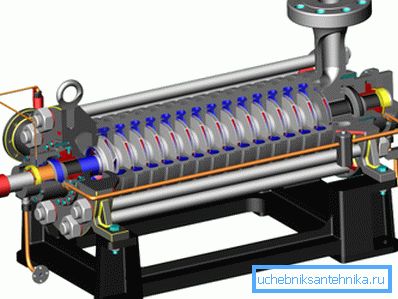

Oběžné kolo (nebo správně nazývané oběžné kolo) je od pouzdra odděleno několik milimetrů. Vzhledem k významné mezery pozastavené přes hlemýžď, aniž by došlo k poškození zařízení. Pokles tlaku a výkonu je kompenzován přítomností několika stupňů, z nichž každá se skládá z oběžného kola a difuzoru.

Užitečné: každá fáze čerpadla zvyšuje tlak na výstupu o 5 až 10 metrů. V tomto případě je složitost konstrukce minimální: všechny oběžné kola se otáčí jedním elektrickým motorem.

Pomoc při výběru

Jak a jakým znamením zvolit čerpadlo odstředivého vrtu?

Tlak hlavy

Toto je název maximální výšky, do které je zařízení schopno zvednout vodní sloupec bez kohoutku. Jak zjistit, jakou hodnotu by měla být orientována?

Pokyny pro výpočet požadovaného tlaku jsou poměrně jednoduché.

1. Vzdálenost od hloubky čerpadla k povrchu je považována za základní hodnotu. Poznámka: nikoli ze zrcadlové vody, je to z čerpadla. Vzhledem k dynamickým změnám hladiny vody klesá do značné hloubky.
2. Výsledná hodnota je přidána 30 metrů. Proč tolik?

Nadměrný tlak zvýší vodu do druhého nebo třetího podlaží soukromého domu; navíc zajistí normální provoz instalatérských zařízení. Zastávkové ventily a kohouty, víte, pracují extrémně špatně v případě, že nedochází k přetlaku v potrubí.

1. K výsledku se přidá dalších 10% za ztráty, které nebyly zaznamenány. Trubky (zejména ocel, které sloužily několik let a staly se hrubými uvnitř) mají značný hydraulický odpor. Tlak se ztrácí na závitech přívodu vody, na ventilech, směšovačích a ohebných vložkách.

Projděme například výpočet tlaku, na který se můžete pohybovat při výběru čerpadla ponořeného do studny do hloubky deseti metrů.

• Základní hodnota je pro povrch 10 metrů stejná.
• Přidáme 30 metrů potřebných pro normální práci v sanitárním zařízení a zvedání vody do horních podlaží. 10 + 30 = 40.
• Další 10% pro nezapočtené ztráty zvýší vypočítanou hodnotu hlavy na 40x1,1 = 44 metrů.
• Výsledná hodnota je velkou cestou. Samozřejmě musíme hledat odstředivé čerpadlo, které zajišťuje tlak 50 metrů.

Potřebuji další okraj hlavy? Ne

Existuje několik důvodů.

1. Čím vyšší je výše uvedená hlava, tím vyšší je cena čerpadla. K tomu je zcela objektivní důvod: návrh se stává složitějším, přidávají se další kroky.
2. Vyšší tlak znamená energetický odpad. Všimněte si, že není oprávněné.

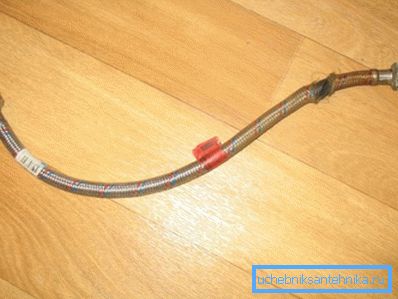

3. Nakonec je nadměrný tlak ve vodě nebezpečný pro instalační zařízení. Nejprve - u plastových vstupních ventilů v toaletních místech a pružných přípojkách ke směšovačům.

Výkonnost

V ideálním případě by měl být větší než průtok (přítok vody do vrtu z vodních nádrží), ale menší než špičkový výtok.

Mimochodem: za přítomnosti velké kapacity vyrovnávací paměti může být poslední položka zanedbána.

Jak zjistit průtok studní a průtok vody?

Chcete-li zjistit, kolik vody vstupuje do studny za jednotku času, postačí jej vyprázdnit na pevnou úroveň a měřit dobu potřebnou pro návrat vodní zrcadla na její předchozí značku. Další - jednoduchá aritmetika.

Předpokládejme, že v studně o průměru 1,6 metru (standardní velikost železobetonových prstenců) jsme čerpali vodu 2 metry od původní značky. Na předchozí úroveň se vrátila přesně za hodinu.

Pokusíme se vypočítat průtok v litrech za minutu.

1. Objem vodního sloupce o průměru 1,6 a výšce 2 metry se rovná 3,1415x (0,8) ^ 2x2 = 4,02112 m3 nebo přibližně 4000 litrů.
2. Každou minutu 4000/60 = 67 litrů vody dorazí do studny.

Jak posoudit potřebu vody pro rodinu?

Abychom neměli pokusy měřit je, poskytujeme statistické údaje. Pro rodinu 3-4 osob by se mělo počítat s 40-50 litry za minutu. S nárůstem počtu členů rodiny se náklady na vodu poměrně zvyšují; potřeba zalévání oblasti je dodatečně zdvojnásobuje.

Rozměry a výrobce

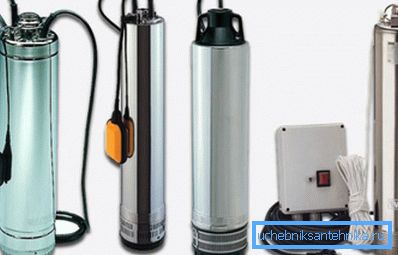

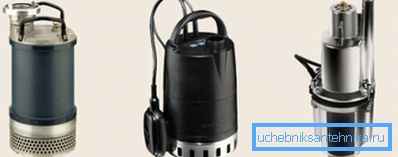

Pokud je ponorné čerpadlo pro studnu omezeno průměrem pláště, pak v případě studny z hlediska rozměrů - úplná svoboda. Čím větší je průměr, tím levnější je zařízení se stejnými vlastnostmi: s nárůstem průměru motoru a oběžných kol je možné zajistit výkon a točivý moment s mnohem méně zdrojů. Zvláště je zjednodušeno navíjení motoru a počet oběžných kol klesá.

Který výrobce by si měl vybrat?

Existují pouze dva důležité faktory:

1. Náklady na. Pokud v případě čerpadla na břehu dolů může být úspora na straně, protože zvedání neúspěšného zařízení není triviální úkol, pak je naprosto přijatelné, aby nebyla pronásledována značka.
2. Umístění servisních středisek. Pokud je služba schválená výrobky společnosti Vodomet poblíž vás a služba Grundfos je v sousedním městě, volba je zřejmá.

Tip: Plovoucí spínač je velmi užitečné doplnění. Motor zastaví při kritickém poklesu hladiny vody ve vrtu.

Alternativy

Je odstředivé čerpadlo vždy nejlepší volbou pro studnu? Odpověď je nejednoznačná.

Na jedné straně odstředivá schéma kombinuje vynikající výkon s nenáročností a skvělým zdrojem. Na druhou stranu mají alternativní řešení poměrně hmatatelné výhody.

Membránové čerpadlo

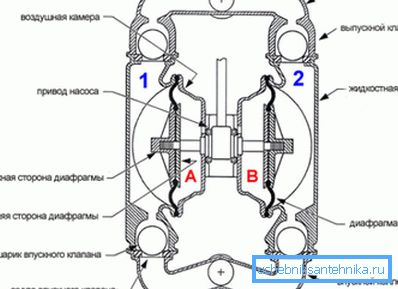

Jedná se o konstrukci solenoidu s jednou nebo dvěma membránami a zpětnými ventily. Několikrát za sekundu se do solenoidu přivádí napájení a membrána připojená k jejímu jádru tlačí vodu z pracovní komory do přívodní trubky. Zpětný zdvih jádra je zajištěn pružinou nebo přídavným elektrickým obvodem.

Hlavní hodnota membránové schéma - okrajová levost, která přímo vyplývá z jednoduchosti návrhu.

V studně jsou membránová čerpadla poměrně nízká díky dvěma vlastnostem:

1. Vibrace generovaná magnetickým magnetem jsou destruktivní vůči stěnám studny. Výrazně zrychluje posypání kmene.
2. Vzhledem k tomu, že membrány jsou během provozu zařízení deformovány, jeho životnost je omezena na jeden až dva roky. Výměna membrán je poměrně jednoduchá operace, ale zdvihací čerpadlo není příliš.

Použití v studně však samozřejmě umožňuje zanedbávat oba nevýhody obvodu.

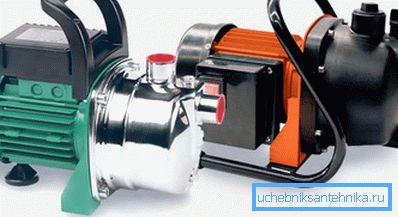

Povrchové čerpadlo

Jak název napovídá, je toto zařízení namontováno na povrchu; tuhá hadice nebo potrubí je spuštěna, aby se voda zvedla do studny.

Co dává takové uspořádání?

• Problémy s hydroizolací motoru jsou zcela vyloučeny. Voda se s ní jednoduše nedotýká: elektromotor a hlemýžď ​​jsou rozmístěny v prostoru, jen je spojuje hřídel.
• Opravy a údržba jsou značně zjednodušeny, protože nevyžadují zdvihací zařízení.
• Nedostatečný tlak v důsledku dostatečně velké mezery mezi oběžným kolem a tělem kochle může být kompenzován prostým zvýšením jejich lineárních rozměrů, které jsou v tomto případě prakticky neomezené.

Nevýhodou umístění čerpací stanice nad hladinou je, že hloubka, na které může tato voda vzrůst, je omezena na sedm až osm metrů. S větším diferenciálním motorem jen na volnoběh.

Nicméně: u malých čerpadel se často používá zvědavá modifikace. Jsou instalovány na rámu, který je připojen k ostrovu plovoucímu v studně. Vztlak je zajištěn silnou pěnou; velikost ostrova, téměř rovné ploše vodního zrcadla, neumožňuje konstrukci převrátit.

Funkce provozu

Na co bych měl věnovat pozornost připojením odstředivého čerpadla k systému zásobování vodou vlastními rukama?

• Nejlepší kabely jsou vyrobeny z nerezové oceli. Mají sílu v tahu až jednu tunu; více než to: tato síla se časem snižuje kvůli korozi.
• Čerpadlo spadne a stoupá přísně pro kabel. Napájecí kabel a tlakové potrubí nebo hadice jsou vybrány pro lano pomocí plastových svorek.

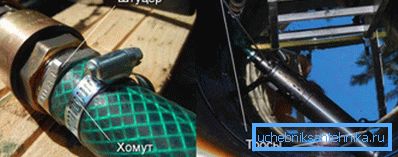

• Okamžitě po odtoku je umístěn zpětný ventil. V opačném případě se voda z vodovodního systému po vypnutí napájí do studny.

• Pokud se čerpadlo používá nejen pro zavlažování, ale i pro napájení domů, je součástí potrubí hydroakumulátor a tlakový senzor. V takovém případě bude motor dodán pouze tehdy, když tlak v systému klesne na kritickou hodnotu.

Plán B: zásobní nádrž může být součástí dodávky vody. Je instalován v horní části vodovodního systému a je doplněn nejjednodušším snímačem hladiny plováku.

Závěr

Pokud by některé časy byly pro čtenáře nejasné, může najít odpovědi při prohlížení videa v tomto článku. Úspěchy!
