Ocelový jeřáb - jednoduchost a trvanlivost v jedné láhvi

22-10-2018
Dodávka vody

Ocelové kohouty s uzavírací částí ve formě ocelových kuliček se vyznačují zvýšenou trvanlivostí a jednoduchostí konstrukce. Schopnost téměř okamžitě vypnout tok kapaliny nebo plynu je vysoce ceněna nejen v každodenním životě, ale i v průmyslu - takové zařízení lze nalézt jak v obyčejném bytě, tak ve výkonném chemickém podniku.

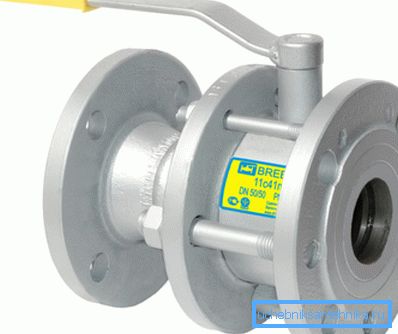

Spolehlivost, jednoduchost a účinnost

Stručně o zařízení a klasifikaci kulových kohoutů

Všechny kulové ocelové ventily mají podobnou konstrukci - zajišťovací prvek je ve formě kovové kuličky s paralelně vyříznutými segmenty. Ve středu míče je průchozí otvor a nastavení toku kapaliny nebo plynu se provádí jednoduchým otočením rukojeti.

Na kulový ventil v řezu

Dávejte pozor! Konvenční kulový ventil má pouze dvě pracovní polohy - zcela otevřené nebo uzavřené, tak se liší od běžných ventilů.

Pokud jde o klasifikaci, závisí to na kritériu rozdělení do skupin.

Takže podle způsobu připojení můžete vybrat takové možnosti, jako jsou:

  • spojky - je instalován jako obyčejná spojka pro potrubí (na obou stranách je vnitřní závit, takže trubky jsou jednoduše našroubovány do kohoutku). Takové sloučeniny jsou obzvláště citlivé na kvalitu montážních a provozních podmínek, pokud jsou vystaveny vibracím a tlakovým ztrátám, je lepší opustit model spojky. Vzhledem k tomu, že takové spojení je odpojitelné, jsou tato zařízení obzvláště oblíbená při instalaci vodovodních a tepelných potrubí;
Spojení
  • přírubové připojení - kotouče s otvory jsou svařeny z konců a připojení k trubkám je prováděno pomocí šroubů. Ocelový kulový přírubový ventil je trochu větší a váží více než spojku, ale může být použit v drsných podmínkách, v průmyslu zpravidla preferují taková zařízení;
Taková zařízení jsou často používána v průmyslu.
  • svařovaný spoj - lze považovat za nejvzácnější typ, patří do třídy jednoho kusu. Může být použit pouze v případě, že jeho nahrazení v budoucnu není rozhodně nutné. Ze silných stránek lze poznamenat, že odolnost proti mechanickému namáhání, vibracím apod. - správná síla svařování je téměř stejně dobrá jako kovová trubka. Ocelový kulový kohout pro svařování je obvykle instalován na místech, kde provozní podmínky nepovedou k jeho rychlé degradaci, tj. Vlhkost je normální a tak dále;
Možnost svařování
  • Jsou možné různé kombinace uvedených sloučenin.. Označení ořechové matice například uvádí, že na obou stranách je uzavřená matice, která ji umožní instalovat i v podmínkách nedostatku volného prostoru. Jsou také možné jiné kombinace, jako je škrcená matice atd.

Můžete rozdělit kohoutky a princip činnosti:

  • kohoutky umožňují jednoduchý průchod toku kapaliny / plynu bez změny směru a bez smíchání dalšího proudu. V závislosti na tvaru a velikosti lze rozlišit zařízení s plným vývrtem (průměr otvoru se rovná vnitřnímu průměru potrubí) a modely, u nichž je otvor menší než průchod potrubí;

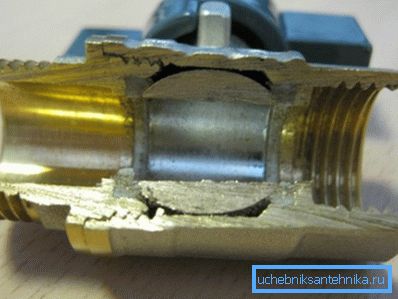

Otvor v kuličce je roven vnitřnímu průměru potrubí
  • úhlová zařízení - zajišťují otáčení toku v úhlu 90 °;
  • třícestné modely - ocelový třícestný ventil může pracovat jak jako směšovač, tak jako dělič průtoku (jeho návrh je popsán níže).

Klasifikace může být dána typem rukojeti. Je třeba poznamenat, že jeřáby malých rozměrů jsou vybaveny kompaktními úchytkami ve tvaru motýlků, což je způsobeno skutečností, že jejich zavření vyžaduje poměrně malou námahu. Větší zařízení však jsou vybavena konvenčními rukojetí, což vám umožní s malým úsilím zavřít baterii.

Dávejte pozor! V průmyslu je někdy instalace velkého držadla nemožná kvůli nedostatku volného prostoru, v takových případech se elektrický pohon používá k regulaci provozu jeřábu. Cena takového zařízení samozřejmě není demokratická.

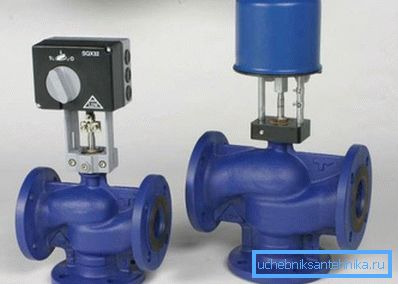

Příklad elektrického přírubového jeřábu

Přečtěte si více o použití a montáži ocelového kulového kohoutu

Princip fungování konvenčního průchodového modelu byl zvažován výše, mnohem větší zájem je způsoben jeřáby se třemi nebo více potrubími, tj. Třícestnými ventily atd. Taková zařízení jsou složitější, poskytují však více příležitostí než tradiční jeřáby.

Trojcestné ventily

Maximální tok, který konvenční průchozí ventil může řídit tok proudění kapaliny / plynu, je 3-cestný, je schopen oddělit nebo míchat průtoky.

Ve skutečnosti se podle tohoto kritéria provádí jejich klasifikace:

  • mixovací kohoutek - smíchá 2 toky kapaliny. Taková zařízení se používají jako obyčejné směšovače v bytech. Navzdory složitějšímu vnitřnímu designu zůstává jeho instalace jednoduchá a provádí se ručně;

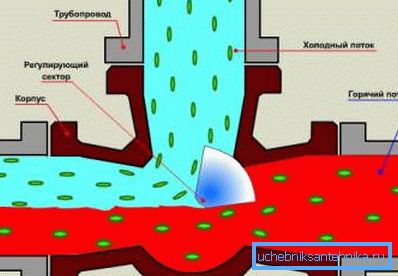

Smíšený vývojový diagram je schematicky znázorněn.
  • separátory - v takových přístrojích je průtok přiváděného tekutiny dělen na 2. Může také zcela přesměrovat vstupní proud do jednoho z připojených systémů. To umožňuje například úplné oddělení jednotlivých okruhů v topném systému, což je užitečné při současném použití nízkoteplotního a běžného vytápění v domě.

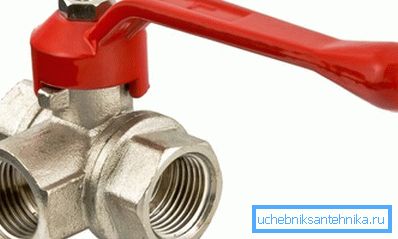

Tento kohout slouží k přepínání toků.

Pokud jde o ovládání jeřábu, nejčastěji se vyskytující modely s ručním nastavením. Ale pokud rozpočet není omezovač, pak je docela možné uspořádat automatickou úpravu. Vše, co je k tomu zapotřebí, je instalace servopohonu, který je spojen s termostatem umístěným v místnosti.

Instalace ocelových jeřábů

Návod k instalaci je velmi jednoduchý a závisí na druhu upevnění (spojka, příruba atd.):

  • při použití matice uzávěru stačí navíjet pásku FUM na vnějším závitu samotného ventilu a potom na trubku položit těsnění, těsnicí kroužek a matici. Poté zašroubuje pouze matici na závitu ventilu;
Pro větší těsnost se použije páska FUM.
  • v případě uchycení příruby je spojení s přírubou na trubce zajištěno pomocí vysoce pevných šroubů, které jsou utaženy momentovým klíčem. Mezi přírubou na jeřábu a na potrubí je vždy umístěno těsnící těsnění, v případě potřeby můžete šrouby vždy dotáhnout, jediná věc, kterou je třeba věnovat pozornost, je, aby všechny šrouby byly utaženy stejnou silou.
Přírubové připojení

Shrnutí

Ocelové kulové kohouty díky své jednoduchosti konstrukce, spolehlivosti a trvanlivosti si zasloužily hodné místo nejen v arzenálu instalatérů, ale i v průmyslu. Malé zlepšení ve svém designu (třícestné modely) umožňuje vyřešit téměř jakýkoli problém s úpravou toku kapaliny nebo plynu potrubím.

Důležité je také, aby se každá osoba dokázala poradit s instalací takového zařízení. Video v tomto článku ukazuje příklad použití třícestného ventilu v topném systému.
