O připojení ponorného čerpadla, čerpací stanice a kabeláže k

Systém dodávky vody v soukromém domě je řešeno několika způsoby - to je abstrakce z jamek (jamek), odposlech do common rail a nepovolené napojení na veřejný vodovod, což je vysoce nežádoucí, neboť za následek sankce.

Proto jsou pro nás vhodné pouze první dva způsoby, ačkoli ve většině případů má soukromý sektor (zejména mimo město) své vlastní vodní zdroje téměř v každém dvoře, použijeme ponorné čerpadlo. To bude popsáno níže, stejně jako video v tomto článku.

Voda v domě

Pravidla pro připojení k centralizovanému zásobování vodou

Poznámka: Podle federálního zákona Ruska je odpovědnost za nepovolené protiprávní spojení s centralizovaným systémem zásobování pitnou vodou potrestána správní pokutou. Pro jednotlivce se pohybuje od 1000 do 1500 rublů, pro úředníky od 2 000 do 3 000 rublů a pro právnické osoby od 20 000 do 30 000 rublů

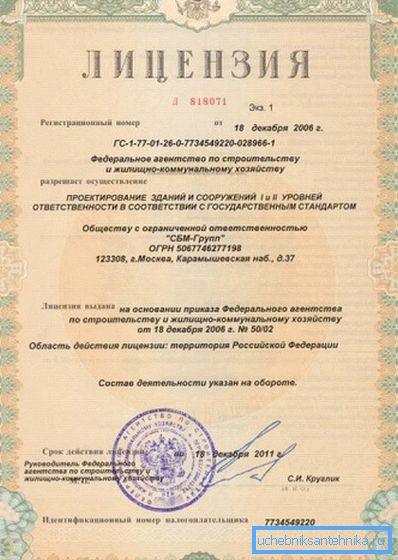

• Schopnost právního připojení k centralizovanému systému zásobování vodou určuje výhradně místní pobočka Vodokanal, a proto je třeba nejprve požádat o pomoc.. Výkony práce mohou provádět jak organizace Vodokanal, tak organizace třetích stran, které často doporučuje stejný Vodokanal, s výjimkou toho, že cena za instalaci je obvykle příliš vysoká. Vysoká cena je zpravidla motivována přítomností licence na výrobu takových děl.
• Nicméně instrukce umožňuje nezávislou vazbu, i když pro ni nemáte licenci, ale konečné rozhodnutí bude opět záviset na organizaci, v jejíž oddělení se systém nachází.. Celkově je to však otázka, kterou lze vyřešit, i když někdy to bez jistého úplatek dělá, takže existuje možnost shromáždit úplný soubor dokumentů.
• Znovu se však bude muset provést samotný proces vázání v přítomnosti zástupce společnosti Vodokanal, nebo to prostě dělají samy - vše, co musíte udělat, je potrubní linka.. Samozřejmě existuje vždy určitá byrokracie s dokumenty, ale spojení s centralizovaným systémem vás ušetří z mnoha problémů v budoucnu.

Připojení ponorné pumpy

V případě dobře možné připojit hydrophore do vody - obvykle stačí vzdálenost od vodní hladiny na úroveň terénu méně než 7 metrů (taková čerpadla jsou navrženy tak, aby zvednout až 9 metrů, i když jsou k dispozici speciální, hluboké agregáty, které pracují při 30 m hloubky) .

Nicméně, dnes stále častěji pro studní a vrtů používají ponorná čerpadla - jsou dražší, ale tato zařízení jsou silnější a nemají prakticky žádná omezení ponor (dávají abstrakci iv nejhlubších vrtů více než 50 m).

Takže připojit přívod vody ze studny nebo vrty budeme dělat pomocí ponorného čerpadla ve studni mezikruží, pod bodem mrazu půdy, budete muset provést otvor pro trubku, konkrétněji v otvoru bude šikmý kompresi montáž spojovací potrubí od čerpadla i doma.

Na čerpadlo je našroubován zpětný ventil, ke kterému je připojeno 32 mm HDPE potrubí (nízkotlaký polyetylén) a poté je připojeno k rohu. Navíc je jednotka upevněna na kabelu, jehož jeden konec je zobrazen mimo kruh venku (elektrický kabel je veden do jedné díry hadicí HDPE).

Chcete-li přesunout HDPE trubku do vrtu, je mnohem pohodlnější instalovat adaptér, který nahradí rohové šroubení. Jedná se o takový adaptér, který se skládá ze dvou částí, které jsou k sobě připevněny pomocí kluzného systému, jako je sáňkařská dráha. Speciální mazivo na křižovatce skluzu drží vodu.

Ve výrobním potrubí studny budete potřebovat diamantový korunkový řezák, který by měl vlastní díry s vhodným průměrem, ale pokud tam ještě zůstane kryt, pak může být otvor pro přístup k výrobnímu potrubí řezán mlýnem. Teď bez připojení čerpadla.

Adaptér do otvoru do otvoru spustíme pomocí tyče, která může být vyrobena z HDPE s přímým kompresním kováním na konci (vnitřní strana adaptéru má zvláštní místo pro závitové připojení - na fotografii je černá). Namontujte matici adaptéru.

Poté odpojíme adaptér a upevníme čerpadlo s zpětným ventilem a polyetylénovou trubkou na jeho odnímatelnou část - vše je přesně stejné jako při montáži. Sestavená jednotka se spustí do jímky a nastaví ji pomocí tyče pro připojení obou částí adaptéru. Pokud dokování nefunguje poprvé - nezoufejte - určitě budete schopni to udělat v několika pokusech.

Čerpadlo je upevněno kabelem na hlavu vrtu, navíc na špičce jsou připojovací svorky, které vytvářejí elektrický kabel, který v žádném případě nebudete mít dost. Můžete také připojit kabel přímo k příkopu, jen zde je vhodné uzavřít zkroucení s tepelnými tryskami - nejprve každý zákrok samostatně a pak celý kabel, obecně.

Poznámka: Spodní část příkopu je nutná k naplnění pískového polštáře o výšce přibližně 2-3 cm - to rovnoměrně rozloží zátěž na trubku a kabel z tlaku půdy. Z výše uvedeného musí být komunikace pokryta také pískem tak, aby pokrývala nejméně 4-5 cm - chrání tak trubku a kabel před ostrými předměty, které mohou být v zemi (kameny, sklo, drát atd.). Aby nedošlo k ucpání pískového polštáře, je jen velmi hojně nalita vodou - dochází k okamžitému smrštění.

Stanice čerpadel

Pokud povolíte ponorné čerpadlo, to znamená, že budete muset vybavit čerpací stanici (to se obvykle provádí v jámě, která je zahalená zdivo a betonovými platy), ale pokud narazí na centralizovaného systému zásobování vodou, HDPE po jediném kohoutku a nastavit filtr.

Takže začněte z HDPE v kazetě - pokud se obáváte jeho zmrazení, pak za tímto účelem nainstalujte speciální odpal s topným kabelem a vypouštěcím ventilem a poté nastavíte všeobecný uzavírací ventil.

Poté následuje hrubý filtr a poté je instalována membránová nádrž, která zajišťuje záložní tlak v systému a jednotku s tlakovým spínačem a snímačem suchého chodu. Ale je lepší, pokud jsou tato dvě zařízení, relé a čidlo instalovány samostatně, takže v případě selhání budete muset změnit pouze jeden uzel a ne dva najednou.

Senzor nanečisto samozřejmě nelze nainstalovat vůbec, ale pak nemáte neukončíte tísňové motoru, pokud není ve vodě a ve vzduchu (je-li přístroj prochází vzduchem namísto vody - to otevře obvod).

Nyní stačí nainstalovat jemný filtr (obvykle to je baňka s kazetou), nebo dokonce můžete dát 2 kusy, pokud je voda špinavá a spusťte kabeláž z tohoto místa.

Rozvržení

Poznámka: Při nepřítomnosti horké vody se někteří lidé pokoušejí použít tepelnou páru s napojením na vodovod, ale takové akce jsou mimořádně neúčinné a především proto, že se jedná o běžnou varnou konvici s pouze konstantním ohřevem. Jako hospodárné topení je nejlepší použít průtokové zařízení nebo malý (10 l) elektrický kotel.

V současné době se nejčastěji provádí kabeláž teplé a studené vody s polypropylenovými trubkami, ale je vyznačena schopností odolat určitému tlaku a konstantní teplotě - to jsou PN-10, PN-16, PN-20 a PN-25.

První dva typy trubek se používají výhradně pro distribuci studené vody a druhá pro horké a vytápění. Ale zkušení instalatéři pro instalatérství, zpravidla používají PN-20 - je to dobré, jak pro studené, tak pro horkou linku.

Tabulka parametrů svařování trubek SPR

Dávejte pozor na stůl - uvidíte tam dobu pájení a také optimální ponoření potrubí do armatury. Dodržování těchto parametrů vám umožní co nejvíce udržet propustnost potrubí a tlak ve vašich kohoutcích bude vždy dobrý.

Závěr

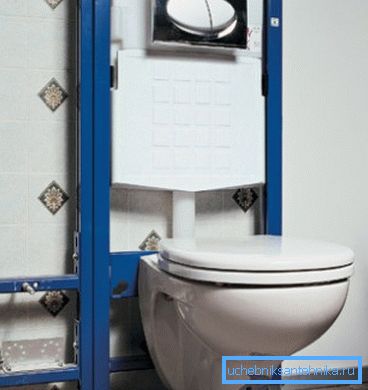

Závěrem bych chtěl říct několik slov o koupelnách, například ujistěte se, že propojujete toaletu s vodovodem, kohoutek na koupelně, dřezu nebo elektrický kotel přes kohouty. To umožní prevenci, opravu a výměnu uzlu bez odpojení celé instalace v domě.
