Návrh vody a kanalizace: regulační požadavky a praktické

Podle jakých regulačních dokumentů se provádí návrh vody a kanalizace? Jak odhadnout požadovaný průměr trubky? Je obtížné vypočítat tlakovou ztrátu v potrubí se známými parametry? Jaký je svah k položení kanalizace? V článku se pokusíme najít odpovědi na tyto a další otázky.

Regulační dokumenty

Jaké SNiP pro návrh vodovodních a kanalizačních sítí jsou v současné době v platnosti?

Následující dokumenty poskytují nejvyšší hodnotu pro návrháře:

• SNiP 2.04.02-84, upravující výstavbu vnějšího zásobování vodou.
• SNiP 2.04.03-85, věnovaný výstavbě venkovních odpadních vod.
• SNiP 2.04.01-85, který obsahuje požadavky na vnitřní vodovodní a kanalizační sítě.

Užitečné: speciální návody pro návrh a instalaci vodovodů a odpadních vod plastových trubek jsou navíc obsaženy v stavebních dokumentech СН 478-80.

Podívejme se na klíčové požadavky uvedených dokumentů.

SNiP 2.04.02-84

Průměrná denní spotřeba vody na osobu stanovená v projektu vnějšího zásobování vodou by měla odpovídat následující tabulce:

Spotřeba vody pro zavlažování plodin, údržbu hospodářských zvířat, drůbeže atd. přijatých odvětvovými standardy pro příslušný průmysl.

Minimální volný tlak ve vodovodu na vstupu do samostatné budovy na vrcholu výpusti by měl odpovídat:

• Pro jednopatrovou budovu - 10 metrů.
• Pro výškové budovy - 10 metrů + 4 metry na podlahu.

Minimální tlak na vodním sloupku - 10 metrů.

Vícepodlažní domy v prostorách s nízkými nebo jednopatrovými budovami jsou dodávány s vlastním výměnným systémem.

V roli vodních zdrojů mohou být:

• Řeky a kanály.
• Nádrže, rybníky, jezera.

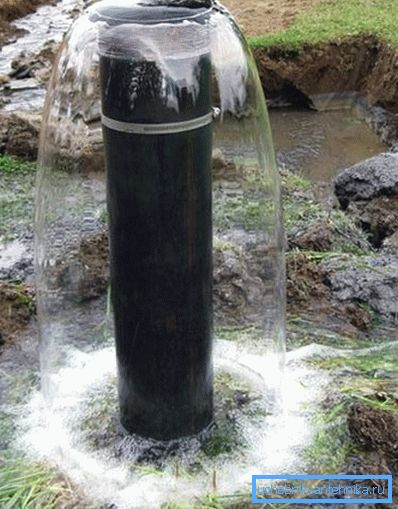

• Podzemní zdroje.

Pro potřeby výroby je povoleno použití upravené odpadní vody. Použití podzemních vod, složení a kvalita odpovídajícího zásobování pitnou vodou pro průmyslové zásobování vodou je zakázáno.

Návrh venkovního zásobování vodou by měl probíhat s přihlédnutím k možnosti využití systému zásobování pitnou vodou pro hasiči.

SNiP 2.04.03-85

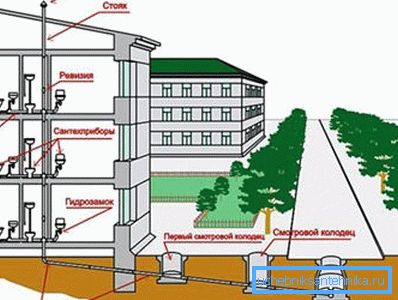

Co by mělo být venkovní kanalizační síť? Budeme záměrně vyloučit z úvahy požadavky na čistírny odpadních vod a zaměříme se na gravitační a tlakové potrubí pro přepravu odpadních vod.

Nejmenší průměry kanalizačních trubek, které lze použít v externích sítích, jsou:

Nejvyšší odhadovaná rychlost pohybu odpadu se předpokládá:

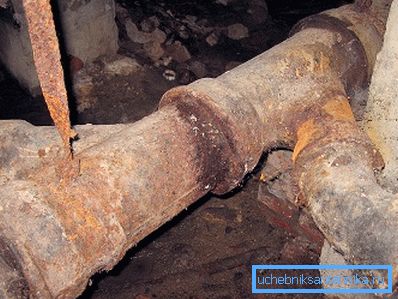

• U kovových potrubí pro domácnost - 8 m / s.

• U kovových kanalizačních potrubí pro dešťovou vodu - 10 m / s.
• Pro nekovové (plastové, betonové, azbestocementové, keramické) potrubí pro domácí odpadní vody - 4.
• U nekovových dešťových vod - 7.

SNiP 2.04.01-85

Nyní se podívejme na regulační požadavky na domácí kanalizační a vodovodní sítě obsažené v posledním z dokumentů.

Kvalita a složení pitné vody musí být v souladu s normou GOST 2874-82.

Poznámka: zvažovaný SNiP je v současné době v platnosti, avšak GOST, na který odkazuje, byl zrušen v roce 1999. Aktuální požadavky jsou stanoveny v povinném SanPiN 2.1.4.1074-01.

• Teplota vody v systému TUV by neměla být nižší než 60 ° C, pokud je připojena k otevřenému topnému systému a 50 ° C k uzavřenému. Maximální povolená teplota je 75 ° C.

Zvědavě: ve skutečnosti tento požadavek není splněn většinu roku. V létě, při nepřítomnosti vytápění (zejména ve starých domcích bez cirkulátorů ve výtazích), voda z dálnice, dosahující směšovače, často ochlazuje na 40 stupňů nebo méně. V zimním období dochází k přepínání TUV z napájecího a zpětného potrubí pouze tehdy, když napájení dosáhne 90 stupňů.

• U mateřských škol a školky by teplota teplé vody v místech příjmu vody neměla být vyšší než 37 stupňů.
• V budovách nad 4 podlažími by se stoupačky teplé vody měly spojit s cirkulačními mosty. Cena nedodržení tohoto požadavku je velkou necílovou spotřebou horké vody: při neexistenci demontáže musí obyvatelé vypouštět vodu po dlouhou dobu před ohřevem. Sekce může sestávat z 3-7 stoupaček.
• Tlak v systému TUV před směšovači by neměl přesáhnout 4,5 kgf / cm2.

Dávejte pozor! V praxi je při dodávce horké vody z napájecího potrubí trasy během topné sezóny tento požadavek v zásadě nemožný: zásobovací tlak je udržován na hodnotě 5 - 6,5 kgf / cm2.

• Ve sprchách se třemi nebo více mřížkami by měla dodávka horké vody do směšovačů být uspořádána nejméně na dvou stranách, čímž by se přívod teplé vody smykal. V opačném případě může náhlé změny tlaku vody způsobit popáleniny. Výjimkou je schéma zásobování vodou z kolektorů.
• Hydraulické výpočty systémů studené vody by měly být prováděny podle maximálního průtoku vody odpovídající spotřebě během špičkových hodin.

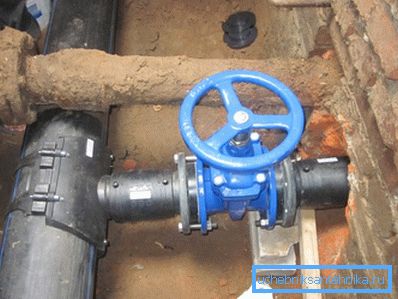

Následující materiály lze použít pro vnitřní přívod studené vody a horkou vodu:

• Polyethylen.

• Polypropylen.
• Polyvinylchlorid
• Polybutene.
• Skleněná vlákna.
• Kovové-plastové (vícevrstvé trubky z hliníku a zesítěného polyethylenu).
• Měď.
• Bronze.
• Mosaz.
• Ocel s protikorozním ochranným povlakem uvnitř a ven.

Trubky musí odolávat tlaku vyššímu než pracovníci o 1,5krát, ale ne méně než 6,8kg / cm2 při provozních teplotách pro studenou a horkou vodu o 20 a 75 stupních.

Návrh rozvodu vody by měl zajišťovat přítomnost uzavíracích ventilů v následujících bodech:

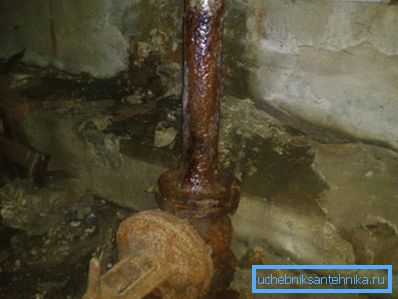

• Na vstupy.

• Na částech kruhové sítě (pro jejich samostatné odpojení během opravy).
• V ohni stojí s počtem požárních hydrantů nejméně pět.
• Na stoupačích zásobování vodou v domácnostech nad 3 podlažími.
• Na větvích s pěti nebo více přívody vody.
• Na větvích z hlavních vodovodů.
• Na odbočkách v bytě, v hotelovém pokoji, na podložce ke splachovačům, toaletním věžím, ohřívačům vody, skupinovým umyvadlům a sprchám.
• Před zaléváním kohoutků.

Kapitán důkazy naznačuje: v posledně uvedeném případě je ventil umístěn uvnitř budovy ve vyhřívané místnosti.

Praktická doporučení

Pojďme na praktičtější rovinu. Jaký je návrh vodovodních sítí při výstavbě soukromých domů s vlastními rukama?

Nejběžnější komunikační schéma soukromého domu znamená jediný vstup - pro studenou vodu. TUV je opatřena kotlem nebo horkovodním sloupcem; pro likvidaci odpadních vod jsou využívány samostatné čistírny odpadních vod.

Vypočítejte, pokud je požadována budova:

1. Špičková spotřeba vody.
2. Odpovídající průměr potrubí.
3. Tlaková ztráta v tomto potrubí. Na konci sanitárního svítidla by hlava neměla klesnout pod tři, nebo lépe, pět metrů.
4. Rozměry septiku a filtrační nádrže.

Tok vody

Jeho nejsnazší je vzít z tabulky níže.

S údajným současným používáním více zařízení (např. Sprchový kout a kuchyňský dřez) se zvyšují náklady.

Průměr

V nejjednodušší verzi je také vybrána podle tabulky pro odhadovaný špičkový průtok.

Například ve výše uvedeném případě - při použití sprchového koutu a kuchyňského dřezu se směšovačem - špičkový průtok bude 0,12 + 0,12 = 0,24 litrů za sekundu, což odpovídá průměru DN15.

Upozornění: plastové trubky jsou označeny vnějším průměrem, který je obvykle o krok větší než vnitřní. Polypropylenová trubka o velikosti 50 mm má tedy vnitřní průměr asi 40 mm.

Tlak hlavy

Tlaková ztráta v potrubí se vypočítá podle vzorce H = iL (1 + K).

Co znamenají jména proměnných v něm?

• H - rozdíl mezi hlavami na začátku a konci potrubí.
• I - hydraulický sklon potrubí.
• L je délka v metrech.
• K - koeficient určený typem přívodu vody. Pro domácí pitnou vodu se rovná 0,3.

Kde získat hodnotu hydraulického svahu? Z tzv. Ševelevských tabulek obsahujících hodnoty 1000i (hydraulický sklon pro délku potrubí 1000 metrů) pro různé materiály potrubí, jejich velikosti a průtoky. Jsou snadno dostupné ve všech technických knihovnách nebo online.

Odkaz: hydraulický odpor potrubí závisí na drsnosti jeho stěn, což se liší u různých materiálů. V případě oceli se dodatečně mění s věkem potrubí kvůli jeho přelivání vápennými usazeninami a rzi. Navíc je odpor přímo úměrný průtoku a zpět k průměru potrubí.

S průměrem je všechno jasné; a jaký by měl být průtok? Maximální přípustná hodnota pro zásobování pitnou vodou je 1,5 m / s; při vyšších rychlostech nastává hydraulický šum.

Počítáme pokles tlaku v nové ocelové trubce DU15 o délce 43 metrů při průtoku 1,2 m / s.

1. Hodnota 1000i pro zadané parametry podle příslušné tabulky je 360,5. Mimochodem, podle stejné tabulky odpovídá průtoku 0,2 l / s přes potrubí. Takže pokud jde o běžný metr, i = 360,5 / 1000 = 0,3605.
2. Vzorec jako celek má formu H = 0.3605 * 43 * (1 + 0.3) = 20.15195. Tlak na koncovém zařízení bude vyhovující, pokud je na vstupu alespoň 26,5 metru, což odpovídá tlaku 2,65 kgf / cm2.

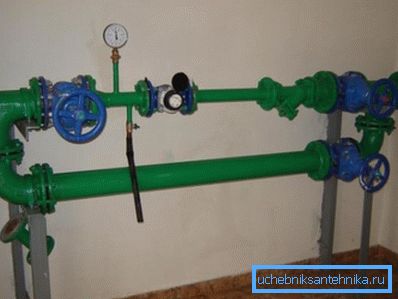

Užitečné: typický návrh vodní studny by měl zajišťovat zpětný ventil na výstupu z hlavního potrubí. Jeho přítomnost umožňuje nejen odvod vody, ale i měření tlaku v trase. Pokud odhadovaný materiál pro propojení, který vám byl navržen, nezahrnuje ventil DN15, je lepší tento bod vyjasnit před začátkem práce.

Kanalizace

Mělo by se položit pod úroveň hladiny zmrazování půdy s konstantním sklonem, který je určen průměrem potrubí.

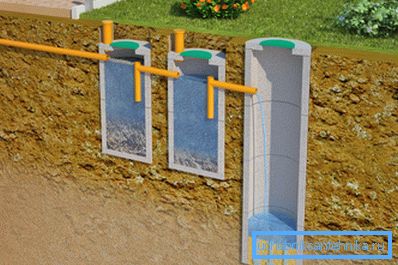

Objem primární septiky by se měl rovnat alespoň třídennímu objemu odpadní vody, který se vypočítá podle naměřených hodnot vodoměru nebo na základě výše uvedené míry spotřeby vody pro různé typy domů. V vícepamonové jímce se objem první komory považuje za 50% z celkového objemu.

Rozměry filtračního vrtu nebo filtračních polí jsou vypočteny v závislosti na kapacitě absorpce půdy, která se považuje za:

• 90 litrů na čtvereční metr vlhkého povrchu za den pro písek.
• 50 - pro písčitou půdu.
• 25 - pro hlíny.
• 10 - pro hlínu.

Závěr

Doufáme, že výše uvedené požadavky a naše doporučení pomohou čtenáři při vytváření projektu kanalizace a zásobování vodou pro váš domov. Další materiály najdete v videu v tomto článku. Úspěchy!
