Nastavení tlakového spínače pro čerpadlo

Tlakový spínač je klíčovým prvkem v automatizaci čerpadla nebo čerpací stanice, dává signál k zapnutí a vypnutí čerpadla. V závislosti na výrobci a modelu se mohou výrobní nastavení lišit, avšak zpravidla je spodní prahová hodnota pro zapnutí čerpadla nastavena na tlak 1,4-1,8 bar a prahová hodnota pro vypnutí je 2,5-3 bar. Někdy však tato prahová hodnota nastavení pro normální provoz instalatérských zařízení není dostatečná, takže je nutné nastavit tlakový spínač vody pro čerpadlo, zvolit jednotlivé parametry pro zapnutí a vypnutí.

Návrh a princip činnosti

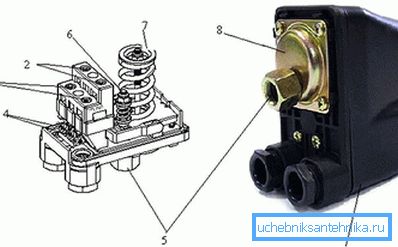

Než začnete nastavovat relé, musíte pochopit návrh a princip práce. Konstrukce relé je poměrně jednoduchá a sestává z kontaktů, pružinové desky, které jsou ovlivněny tlakem vody.

1. Bydlení
2. Kontaktní skupina pro připojení čerpadla.
3. Terminály pro připojení k síti.
4. Uzemňovací terminály.
5. Matice pro připojení relé k přívodu vody.
6. Nastavení diferenciálního tlaku pružiny.
7. Minimální tlak pro nastavení pružiny.
8. Uzel, kde je píst a membrána.

Na kovovém podstavci je upevněn na jednom konci kovové plošiny, která se může zvednout a spadnout pod působení pístu. Píst je poháněn tlakem vody. Plošina má dvě pružiny (6,7), velká pružina (7) vyvažuje sílu pístu (vodu), čímž vyvažuje. Malá pružina (7) se neprojeví okamžitě, ale po nástupu plošiny do určité výšky a jakmile se plošina dotýká menší pružiny, píst je vyvažován síly obou pružin a síla pístu se zvyšuje, od té chvíle se plošina potřebuje trochu zvednout. kontakty otevřené a čerpadlo vypnuté. Pro otevírání a zavírání kontaktů spadá malý závěs s pružinou. Jakmile plošina stoupne nad tímto závěsem, kontakty se odrazí a elektrický obvod se otevírá, jakmile síla pístu (vody) oslabuje, plošina spadne a kontakty se zavřou.

Velkou pružinou je zodpovědná za zapnutí čerpadla, tj. Za spodní hranici tlaku a pomocí malé pružiny je nastaven čas, kdy je čerpadlo vypnuto, nebo spíše je nastaven rozdíl mezi zapnutím a vypnutím.

Přizpůsobení

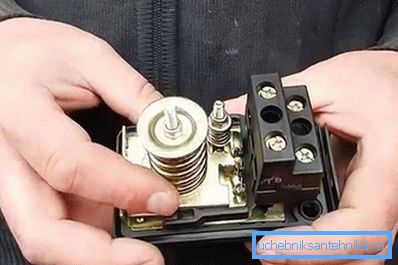

Na základě principu relé je jeho nastavením změna tuhosti mezi plošinou, která je ovlivněna tlakem vody a kontakty. Nastavení se provádí změnou tuhosti pružiny, která je buď stlačena nebo oslabena, nastavením matic. Před započetím nastavení je nutné při zapínání a vypínání čerpadla upevnit indikátory manometru. Dále odpojte relé ze sítě a vyjměte kryt pouzdra. Pomocí klíče, odšroubováním nebo otáčením matic nastavte potřebné parametry:

• pokud je nutné změnit pouze spodní prahovou hodnotu spínače (zvýšení nebo snížení), pak je nutné stisknout nebo uvolnit matici pružiny (7);
• Chcete-li zvýšit nebo snížit horní mez vypnutí čerpadla, je nutné utažením nebo odšroubováním matice na pružině (6) při utažení zvýšit mezní hranici čerpadla a při odšroubování ji spouštět, čímž se zvyšuje rozdíl mezi zapínáním a vypínáním;
• pokud potřebujete změnit dva parametry najednou, spodní hranice se nejprve nastaví pomocí pružiny (7) a pak nastavíme rozdíl pomocí pružiny (6);

Všechny změny je nutno sledovat pomocí manometru. Za zmínku stojí, že změnou tlakového rozdílu snížíme nebo prodloužíme dobu trvání čerpadla, což se projeví při změně tlaku ve vodovodní síti. Je-li tlakový rozdíl malý, tlak v síti bude "hladký" bez viditelných kapek, ale počet startů čerpadel se zvýší, což může mít vliv na jeho životnost.

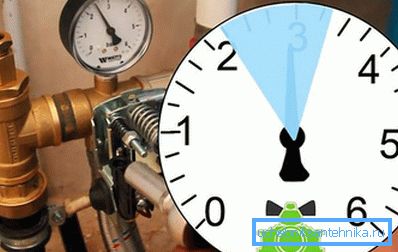

Vlastnosti nastavení

Při úprave je třeba mít na paměti, že horní tlak nesmí být vyšší než maximální tlak, který může čerpadlo vytvářet (vidíte to v údaji o hodnotě čerpadla). Horní tlak nesmí překročit 80% maximálního přípustného tlaku pro určitý model a tyto parametry jsou uvedeny v instrukcích pro relé. Také před nastavením je třeba zkontrolovat tlak vzduchu v hrušce hydraulické nádrže - musí být nižší než prahová hodnota čerpadla o 0,2 baru. Další požadavek na nastavení je rozdíl mezi vypínacím a vypínacím tlakem, měl by být v rozmezí 1-1,5 barů. Při změně parametrů nemůžete matice utáhnout, dokud se nezastaví, což může vést k tomu, že relé zcela zastaví.

Video

Toto video ukazuje, jak nastavit tlakový spínač pro čerpadlo:
