Napájecí stanice: obecné informace a praktické doporučení

Co jsou čerpací stanice vody? Jaké funkce mohou provádět ve vodárenských systémech soukromých a rodinných domů? Jak správně připojit čerpací stanici k přívodu vody, když je voda dodávána ze studny? Zjistíme to.

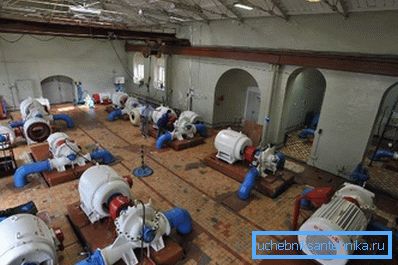

Centrální čerpací stanice v Samaru.

Co to je?

Čerpání bytové budovy je jedno nebo několik stacionárních čerpadel, které poskytují horní patra s vodou s nedostatečným tlakem na trase.

V jakých případech je jejich instalace nutná?

  • S nízkopodlažními okolními budovami. V SNiP 2.04.02-84 se přímo doporučuje prostorům vybudovaným s jednopatrovými domy udržovat tlak ve vodovodu na úrovni 10 metrů.

Odkaz: 10 metrů vodního sloupce odpovídá přetlaku jedné atmosféry. Když mluvíme poněkud zjednodušeně, každá tlaková atmosféra v linii zajišťuje vzestup vody na tři patra.

  • Při výrazném zhoršení dálnice a nemožnosti její opravy nebo výměny z jakéhokoli důvodu. Ocelové trubky, které v druhé polovině minulého století nahradily litinové vodovodní potrubí po dobu dvaceti až třiceti let provozu, jsou zarostlé vápnem a rzí, což vede k poklesu průchodnosti několikrát.
  • S výraznými rozdíly v terénu. Tlak 3,5 kgf / cm2 je dostatečný k tomu, aby poskytoval vodu pro devětpodlažní budovu na rovině; ale pro stejný dům, stojící na 20 metrů dlouhém kopci, je třeba mít alespoň 5,5 kgf / cm2.

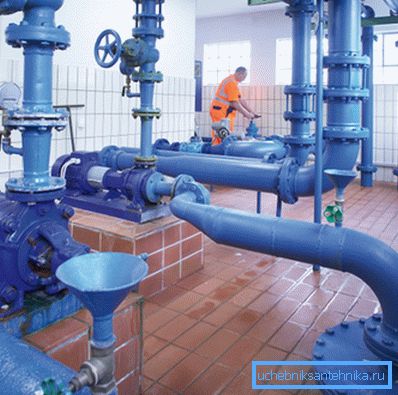

Výměna s pohotovostními čerpadly.

Vodárny pro zásobování vodou v domácnostech nebo pro chatě jsou poměrně neúčinné plošné odstředivé čerpadla s vlastními akumulátory, které zajišťují autonomní zásobování vodou z přírodních zdrojů.

Jelikož, jak již bylo zmíněno, pokles tlaku do jedné atmosféry může zvýšit vodní sloupec o 10 metrů, žádná povrchová stanice nemůže pracovat ve větší vzdálenosti od vodního zrcadla k povrchu. Oběžné kolo čerpadla nevytváří absolutní vakuum, takže v praxi je maximální hloubka ještě menší - 7-9 metrů.

Cena nejlevnějších povrchových čerpadel je asi 4-5 tisíc rublů. Maximální náklady jsou určeny jak výkonem výrobku, tak jménem výrobce: Stanice k prodeji, které stojí majiteli 100 nebo více tisíc rublů.

Poznámka: Západní produkty stojí mnohem dražší než domácí zařízení stejné funkce. Důvody - náklady na dopravu a cla.

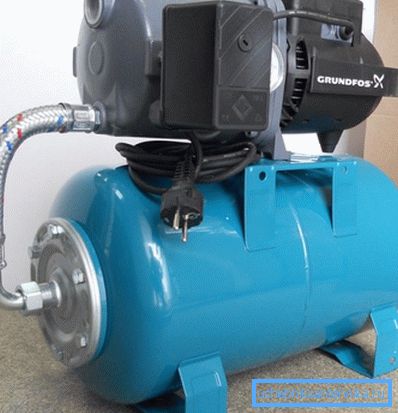

Čerpací stanice od společnosti Grundfos.

Pro seznámení čtenáře s předmětem našeho výzkumu uvádíme hlavní charakteristiky čerpací stanice domácí výroby BISON ZNAS-1200.

Parametr Význam
Elektrická energie 1200 wattů
Hloubka vodního zrcadla Až 9 metrů
Maximální hlava 40 metrů
Výkonnost 3,78 m3 / hod
Maloobchodní hodnota 8850 rublů

Montáž

Připojení čerpací stanice k přívodu vody je určeno především její třídou.

Vyměňovat

Stacionární swapy se montují na železobetonový základ, který nemá vazbu se základem budovy (aby se vyloučil přenos vibrací). Stanice postele je obvykle zakotvena k základům; anti-vibrační úchyty (pružina nebo s gumovými těsněními) jsou méně často používány.

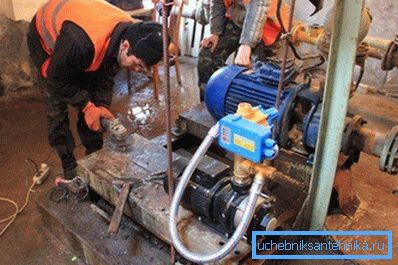

Čerpadlo na fotce je instalováno na samostatném základě.

Sací port kohlery čerpadla (umístěný podél jeho podélné osy) se po ventilech a počitadle prořízne do sestavy vodoměru; výstup je spojen přímo s lahví studené vody. Mezi vázacími prvky je nutný obtok větší než průchozí průměr čerpadla pomocí zpětného ventilu, ventilu nebo ventilu.

Proč je potřeba?

  • Když čerpadlo pracuje, obtok je zablokován a nedovoluje mu řídit vodu v kruhu.
  • Když je čerpadlo vypnuté, otevřený bypass napájí dům vodou, aniž by byl omezen jeho tok na vázání a průchodnost šneku.

Navíc: konstantní proudění vody přes volnoběžné čerpadlo povede k rychlému přerůstání kohle.

Při instalaci kochle a elektromotoru musí být jejich hřídele striktně souosé: bít rychle zničí spojení spojky nebo příruby.

Pokud z nějakého důvodu nelze zajistit koaxiálnost, jednoduchá instrukce zachrání situaci:

  1. Motor a kohle se rozkládají na lůžku tak, aby mezi přírubami hřídelů byly 3-4 cm.
  2. Příruby jsou spojeny s ohebnými popruhy utaženými šrouby. Své ruce lze snadno odříznout od dopravního pásu.

Před instalací čerpadla se doporučuje instalovat jímku. Písek a slatina nejsou v zásobníku studené vody neobvyklé; narazí na rotační oběžné kolo, v nejlepším případě urychlí opotřebení a v nejhorším případě rozdrtí jednu nebo více lopatek.

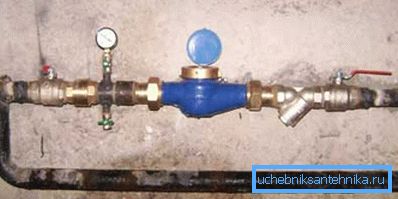

Nejčastěji je jímka namontována před vodoměrem ve vodoměru.

Navíc je vhodnější, aby bylo zajištěno čerpání uzavíracího ventilu. Pro tuto roli se nejlépe hodí kulové jeřáby: kromě odolnosti proti chybám mají výjimečně nízkou hydraulickou odolnost.

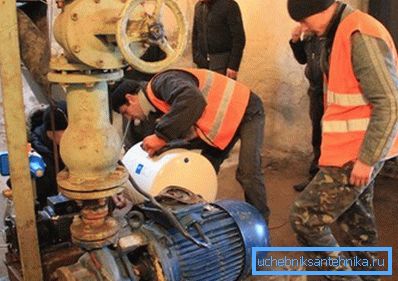

Plně odříznuté čerpadlo lze v případě potřeby opravit nebo vyměnit.

Pravidelná údržba čerpadla je omezena na pravidelné balení průchodky.

Přívod vody ze studny

V tomto případě je schéma připojení čerpací stanice k vodovodnímu systému velmi jednoduché: stačí připojit vývod čerpadla k vodovodnímu systému, snížit sací potrubí do studny nebo do jiné nádrže a napájet.

Jemné odstíny jsou zde.

  • Konec sacího potrubí musí být opatřen zpětným ventilem. V opačném případě, pokud zastavíte napájení čerpadla, voda se jednoduše dostane zpět.
  • Jak připojit čerpací stanici k vodovodu, pokud plánujete používat vodu celoročně? Je nutné izolovat studnu a čerpadlo instalované vedle ní spolehlivě a položit přívod vody z úrovně hlouběji, než je úroveň zmrznutí. Nejjednodušší způsob, jak dosáhnout spolehlivé tepelné izolace vlastními silami, je vytvořit dům s izolačními stěnami nad studní.

Mimochodem: dům současně zcela vyřešit problém hluku z čerpadla.

  • K ochraně čerpadla před nečistotami (větvemi, mrtvými listy atd.) Je vstup chráněn síťovým filtrem.

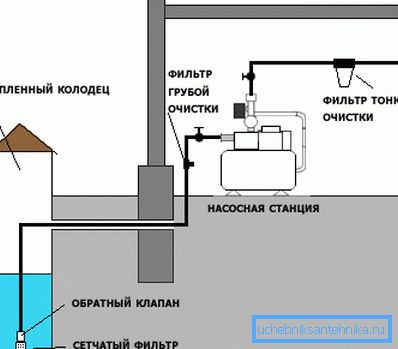

Přívod vody je vybaven sítkem a zpětným ventilem.

  • Instalace dodatečného hydrokumulátoru po čerpací stanici pomůže prodloužit dobu výpadku čerpadla. Čím větší je kapacita, tím delší je pauza na stanici. Schéma s přídavným akumulátorem však bude pracovat pouze, dokud rychlost čerpání nepřekročí průtok studny.

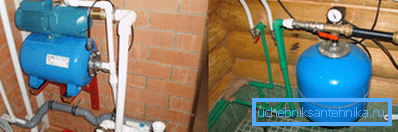

V jednom systému zásobování vodou lze instalovat několik akumulátorů.

Závěr

Doufáme, že náš materiál bude užitečný jak pro instalaci výměny, tak pro výstavbu autonomního vodovodního systému soukromého domu nebo chaty. Video v tomto článku, jako vždy, nabídne další informace. Úspěchy!
