Miska s maticí - řešení mnoha problémů s instalací

Při distribuci potrubí do bytu lze použít několik typů připojení, obvykle je lze rozdělit na 2 - oddělitelné a jednodílné. Pojistná matice se používá při připojení "amerického" a umožňuje výrazně usnadnit práci nejen při spojování potrubí, ale také při instalaci jeřábů.

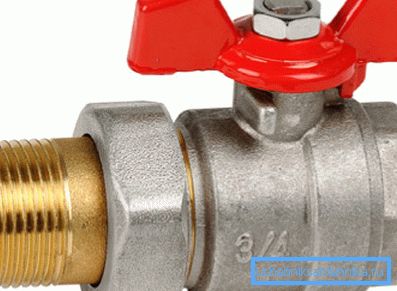

Kulový kohout

O výhodách kulových ventilů s maticí

Samozřejmě je vhodné svěřit všechnu práci v bytě odborníkům, ale mnoho z nich dělá samotné potrubí. V takovém případě se hodnota odnímatelného způsobu dokování zvyšuje - v případě úniku může být vždy rozebrána a dále utěsněna.

Pokud jde o modely s kuličkovými maticemi, jejich použití umožňuje:

  • Tato konstrukce umožňuje připojení pouze pro otáčení matice - to je zvláště důležité při práci ve stísněných podmínkách;
  • demontáž takového spoje se provádí bez poškození potrubí - stačí odšroubovat matici. V případě například svařovaného potrubí by to nebylo možné;
Schéma připojení pomocí matice uzávěru
  • použití víčka matice usnadňuje řešení některých sanitárních úkolů. Například takový design může nahradit tradiční sanitární sgon. Pokud je obecně požadována dostatečně dlouhá část závitového potrubí, spojky, vratného závitu a pojistné matice, pak tento design nahrazuje americký kohout.

Pokud jde o oblast použití, taková zařízení se používají pro spojování relativně malých průměrů. Maximální velikost je omezena na -3-4 palce, ale nejběžnější velikost je 0,5-1,5 palce, protože potrubí malého průměru se používá při zapojení potrubí kolem bytu.

Další informace o použití amerických kulových kohoutů.

Tato zařízení mají původní interní zařízení, které má několik výhod oproti tradičnímu designu. A spojovací matice umožňuje co nejvíce zjednodušit instalační proces.

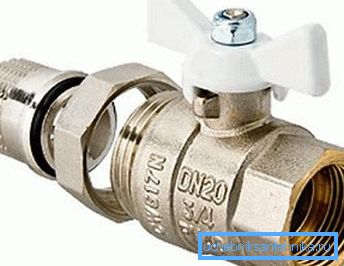

Na fotografii je zobrazena nejjednodušší verze tohoto připojení.

Klasifikace

Taková zařízení mohou být rozdělena do několika typů, v závislosti na typu rukojeti lze použít:

  • rukojeť - umožňuje větší délku při zavírání vzhledem k délce;

Dávejte pozor! Jeřáby s rukojetí se doporučují instalovat pouze na místech, kde není problém s volným prostorem, jinak se rukojeť bude neustále opírat o překážky.

  • Butterfly - je kompaktní a vhodný pro instalaci v těžko dostupných místech.
Motýlka je kompaktní.

Pokud jde o velikost, může být zváženo minimum? palce, pokud jde o maximální, 4palcové kulové kohouty lze považovat za horní hranici rozsahu. Kohoutek s maticí 1 - 1 2 palce se používá v topných systémech a instalacích většiny bytů, takže tato velikost může být považována za poměrně častou.

V závislosti na zamýšleném typu připojení s potrubím můžete vybrat různé kombinace sytiče a dokování pomocí matice uzávěru:

  • tlumivka - výrobce dodává tlumivkou pro ventily s potrubí na obou stranách;
Union fitting
  • matice - na jedné straně je spojení spojeno, na druhé straně pomocí matice;
Montáž matic
  • Matice s maticí - matice s kulovou klapkou lze považovat za ideální pro instalaci v obtížně přístupných místech. Takový jeřáb lze snadno zapustit do jakékoliv trubky.

Vnitřní struktura

Jednou z hlavních výhod kulových kohoutků lze považovat za schopnost vypnout proud tekutiny téměř okamžitě, stačí otočit knoflíkem 90? С. Na protipóly s ventilem, aby bylo potrubí vypnuto, je třeba ventil několikrát otočit.

Dávejte pozor! Na druhé straně okamžité vypnutí proudění tekutiny je plné vodního kladívka. Zvláště pokud je tato akce současně prováděna několika spotřebiteli najednou.

Mechanismus šroubu vypadá jako kovová koule s otvorem v ní (části koule jsou odříznuty). Kaučuk se používá k těsnění (lze použít jiné gumové těsnění místo těsnění). Mohou být pružně naloženy, aby kompenzovaly otěru v průběhu času. Podle tohoto principu (s některými výhradami) fungují všechna podobná zařízení.

Zařízení standardního kulového jeřábu

U levných modelů může být kulička ve volné poloze, v uzavřeném stavu proudění tekutiny přitlačuje k průchodu a tím zajišťuje těsnost.

Průvodce instalací

Při provádění malých prací v domě se často ukáže, že uzavírací ventily musí být instalovány na nejnepříznivějším místě, v tomto případě by bylo ideálním řešením kulový kohout 1 2 matice. Na obou stranách je možné jej připojit k trubkám pomocí matice.

Vše, co potřebujete k instalaci

V tomto případě se spojení provádí podle tohoto schématu - matice se vloží do potrubí, vloží se těsnění příslušné formy a pak se našroubuje na vnější závity. V závislosti na výrobci se může lišit pouze tvar těsnění a množství malých částí.

Pokyny pro připojení kohoutku na potrubí budou vypadat takto:

  • nejprve se na trubku, těsnění přiloží samotná matice;

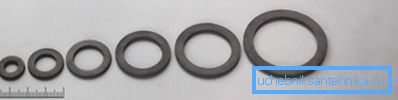

Těsnění nastaveno

Dávejte pozor! Při výběru těsnění je třeba věnovat pozornost tvaru čelní plochy jeřábu. Je-li okraj ostrý, jednoduše řez těsnění a spoj pravděpodobně proudí. V takovém případě si můžete buď koupit speciální těsnění, a to zejména proto, že jeho cena je nízká, nebo použijte soubor k ořezání ostré hrany.

  • pokud je trubka kovová, pak její konec může být rozjasněn, výsledná příruba zajišťuje těsné upnutí konce potrubí na jeřáb;
  • pak se matice jednoduše našroubuje na vnější závity, Pro dodatečnou těsnost spojení doporučujeme použít páska FUM nebo lněná podšívka (měla by být navinutá na vnějším závitu);
  • test těsnosti.

To není jediný způsob, jak se připojit, namísto válcování, například, pokud potřebujete připojit potrubí PP, můžete použít speciální kovový kompresní kroužek. Obecně platí, že zásada spojení zůstává stejná.

Podle tohoto schématu je jeřáb spojen s PP trubkami

Na konci

Z pohledu snadné instalace a provozních schopností mají kulové uzávěry s uzávěrovou maticí prostě žádné konkurenty. Jejich použití umožňuje výrazně zjednodušit obtížný každodenní život instalatérů a snadná instalace umožní nespecialistům, aby je používali při opravách vody a topení v bytě.

Video v tomto článku zobrazuje zařízení sgon pomocí kulového ventilu American.
