Malý vrták - konstrukční prvky

Pokud ve vesnici, kde se nachází váš venkovský dům, nedochází k centrálnímu zásobování vodou, pak se dříve nebo později objeví otázka organizace zásobování vodou. Nejlepším řešením je dobře fungovat, ale bude vyžadovat speciální instalaci. Dále se podíváme na to, jaké malé vrtací soupravy jsou a jak mohou být vyrobeny nezávisle.

Samozřejmě, že se s touto prací nemůžete obtěžovat a najat specialisty. Cena jejich služeb se však liší v závislosti na půdních podmínkách a může činit až 200 dolarů za metr, což je "cenově dostupné" pro všechny. Proto, pokud jste seznámeni s instalací, má smysl dělat práci sami.

Kromě toho, přítomnost domácí vrtací soupravy, je také skvělý způsob, jak vydělat peníze navíc, zejména pokud se vaše stránky nachází v nově postavené rekreační vesnici. Navíc zařízení může být použito nejen pro vrtání vrtů, ale také pro provádění pilotních základů.

Technologie vrtání

Než začnete pracovat na výrobě konstrukce, je třeba zvážit, jakou technologii lze použít pro vrtání vrtů s instalací malého rozměru.

Existují dvě běžné metody:

• Rotační;
• Lanový šok.

Nyní zvážte vlastnosti každého z nich.

Dávejte pozor! Před výběrem typu konstrukce je nutné určit přibližnou hloubku půdního obzoru. Chcete-li to provést, změřte hloubku vrtů v sousedních oblastech.

Rotační metoda

Tento princip připomíná výkon děr v ledu, které v zimě vytvářejí rybáři - vrtačka se otáčí do země rotací a pak se vytáhne na povrch spolu s půdou.

Malé instalace určené pro rotační vrtání Buryatu pouze měkké půdy do relativně malé hloubky.

Chcete-li, aby instalace byla silnější, musíte splnit následující podmínky:

• Hmotnost konstrukce v provozním stavu musí být nejméně 1500 kg.
• Mechanismus musí být zaveden v hydraulice.
• Výška teleskopického stěžně musí být nejméně 5 metrů.

Z minus tohoto návrhu lze zdůraznit následující body:

• Výrobní potíže;
• Menší mobilita;
• Výroba vyžaduje vážné náklady.

Pokud jde o výhody, je třeba poznamenat, že vrtání vrtů s přenosnými jednotkami tohoto typu může být provedeno pod úhlem. Kromě toho můžete přesněji otevřít vodonosné vrstvy než v případě vrtání na bázi nárazu.

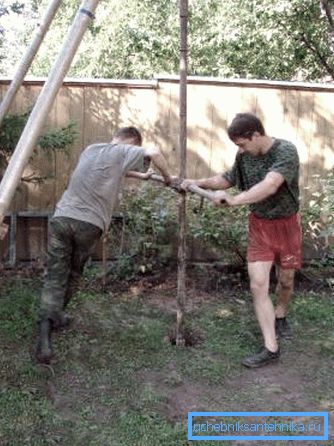

Tip! Pokud má studna být v mělké hloubce, můžete provést vrtání sami bez použití instalace. Chcete-li to provést, potřebujete pouze vrták s stohovatelnými tyčemi, které mohou být otočeny dvěma lidmi.

Perkusní vrtání

Mnohem snadnější je případ vrtání na bicí. Tato technologie se objevila před tisíci lety v Číně.

Pokyny pro provádění jamek tímto způsobem jsou velmi jednoduché:

• Dláta je hodena do země podél vodítek z určité výšky.
• Potom se dláta zvedá pomocí kabelů, které jsou k němu připojeny. Pro zvedání můžete použít motor s dostatečným výkonem.
• Pak se operace opakuje a tak dále, dokud nedosáhne požadované hloubky.

Výhody tohoto návrhu jsou následující:

• Vrtačka je docela kompaktní.
• Návrh je spolehlivý a má dobrou bezpečnostní rezervu.
• Vrtací šňůru s malými instalacemi může provádět jedna osoba, je však lepší, aby se z vrtačky dostala půda.
• Můžete vrtat hluboko. Na jednoduchých půdách může studna dosáhnout 100 metrů.
• Technologie je velmi jednoduchá a nevyžaduje žádné další náklady, například pro vrtání bahna nebo čerpadla.
• Při jednom úderu může studna dosahovat až jednoho metru, ale nejčastěji je to 20-40 cm, což není ani malé.

Pravdou není říkat, že tato metoda je rychlá. To může trvat týden, než dokončíte 40-metrovou studnu. Nyní se podívejme blíže na zařízení malé instalace.

Návrh konstrukce

V srdci nejjednodušší vrtací soupravy, bez ohledu na její typ, je stativ. Jeho výška je obvykle až pět metrů. Na samém vrcholu konstrukce je lanový naviják nebo kabelový blok, pomocí něhož vrták nebo sekáč vystoupí na povrch elektromotorem (také si přečtěte článek "Dobře v domě - použitelnost).

Jako materiály pro stativ můžete použít běžné trubky. Pokud je studna provedena instalací malého rozměru, bude to metoda šroubů, pak budete muset provést vrták s roztažitelnými tyčemi, které jsou obvykle upevněny závitovým způsobem.

Bar je zařízení určené k přenosu otáčení z motoru nebo rukou na vrtačku. Tyče mohou mít délku až 1,8 metru. Když je konstrukce ponořena na úroveň půdy a nedosáhla požadované hloubky, její délka se zvyšuje pomocí další tyče.

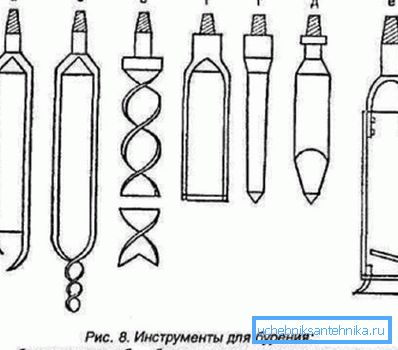

Samostatně by se mělo říci o samotné bouři, která může mít několik typů:

• Špirálová vrtačka - je ocelová tyč se špičatým koncem. K tomu, ve vzdálenosti asi 200 mm od ostrého hrotu, jsou svařeny dva nože, které mohou být vyrobeny z polovin z ocelových kotoučů o tloušťce asi 100 až 150 mm. Nože jsou svařeny v malém úhlu k horizontální - asi 20 stupňů.
• Lozhkovi - je ocelový válec s podélnou spirálovou drážkou. Boer lžíci lze vyvalit z ocelových plechů nebo vyrobit z trubky tím, že vytvoří štěrbinu.

Dávejte pozor! Vrták musí být proveden tak, aby se vrhal do země při otáčení ve směru hodinových ručiček.

Pokud bude studna s instalací malého rozměru provedena metodou kabel-kladivo, je zapotřebí dláta, která může být vyrobena z ocelových trubek se speciálním řezacím zařízením na konci. V tomto případě by měla být řezná hrana vytvořena tak, aby se podobala polovině šnekové cívky.

Tip! Je nutné vyčistit dlaň z půdy každým jedním a půl metru prohloubení.

Závěr

Všechny prvky malé instalace určené pro vrtání vrtů, které se snadno dělají sami. Chcete-li to udělat, stačí mít dovednosti pracovat se svařovacími stroji a brusky. V opačném případě je tento problém zcela vyřešitelný (viz také článek Pump stucked in well: příčiny, eliminaci, prevence).

Další informace k tomuto tématu lze získat z videa v tomto článku.
