Kulový ventil du50: možnosti, rozměry, funkce

06-01-2018

Dodávka vody

Kulový ventil Dn50 lze použít jako uzavírací ventil pro přepravu potrubím a skladování v nádržích různých kapalin a plynů. Taková zařízení se liší způsobem upevnění, které může být přírubové, spojovací a svařované (pájení), a materiály výroby, kde se používá ocel, mosaz, polyethylen a polypropylen.

Různé uzamykací zařízení mohou mít své technické charakteristiky a v těchto ukazatelích se navzájem liší, což bude popsáno níže. A také vaší pozornosti bude nabídnuta tematická demonstrace videa v tomto článku.

Uzavírací ventily DN 50 mm

Poznámka: Pokud se podíváte na štítek, kulový kohout o velikosti 50 mm má obvykle označení. Například před milimetry jsou písmena Doo nebo Dn - a jeden a druhý znamená podmíněný nebo vnější průměr. A tady, pokud se setkáte se zkratkou KSHTsP (namísto P může být F, M nebo K), pak to znamená, že máte kulový kohout s plným svařováním (přírubový, spojovací nebo kombinovaný).

Obecné možnosti

Uzavírací ventily s přírubou, svařované (pro svařování) a připojení spojky se obvykle vyrábějí v rozmezí DN od 15 do 500 mm, který je určen pro jmenovitý tlak (Ru) od 1,6 do 4,0 MPa.
Ve většině případů se používají jeřáby s takovými rozměry (Dn 50) v průmyslových, průmyslových a veřejných budovách, potrubích čerpacích ropných produktů, vody a plynu, jakož i v nádržích pro jejich skladování. Uzamykací zařízení s takovými rozměry jsou však instalována s vlastními rukama av každodenním životě, například s autonomním ohřevem pro stoupačky, kotle nebo v nádržích pro skladování vody a motorové nafty.
Výroba ventilů a armatur se provádí v souladu s normami GOST 21345-78 a GOST 28343-89, jakož i podle TU 04671406-003-98. V oblastech s mírným a chladným klimatem se certifikace provádí podle UHL GOST 15150 Ruska GOSGORTEKHNADZOR.

Přehled produktu

Tyto jeřáby jsou obvykle vyrobeny z oceli. 20, 09G2s a 1218N10T, zatímco maximální pracovní tlak (Ru) zůstává nezměněn - od 1,6 MPa do 4,0 MPa. Metody instalace (připojení) se mohou lišit v závislosti na konfiguraci, takže může být KShTsF, KShTsP, KShTsM nebo KShTsK.

DN	PN	CODE KShTsF	d	D	D1	D2	G	h	H	I	L	Hmotnost (kg)
15	40	015.040.02	10	95	65	14	4	23	72	170	130	1.8
20	40	020.040.02	15	105	75	14	4	23	72	170	150	2.2
25	40	025.040.02	18	115	85	14	4	21	75	170	160	2.7
32	40	032.040.02	24	135	100	18	4	21	75	170	180	3.7
40	40	040.040.02	30	145	110	18	4	44	92	235	200	4.6
50	40	050.040.02	40	160	125	18	4	44	100	235	230	6.1
65	16	065.016.02	49	180	145	18	4	44	110	235	270	8.4
65	25	065.025.02	49	180	145	18	4	44	110	235	270	8.4
80	16	080 / 70.016.02	63	195	160	18	4	60	141	335	280	11.2
80	25	080 / 70.025.02	63	195	160	18	8	60	141	335	280	12
100	16	100 / 80,016.02	75	215	180	18	8	60	150	335	300	15
100	25	100 / 80,025.02	75	230	190	22	8	60	150	335	300	15
125	16	125 / 100,016.02	100	245	210	18	8	94	195	525	325	27.5
125	25	125 / 100,025,02	100	270	220	26	8	94	195	525	325	28.5
150	16	150 / 125,016.02	125	280	240	22	8	98	210	525	350	36
150	25	150 / 125,025,02	125	300	250	26	8	98	210	525	350	37
200	16	200 / 150,016.02	148	335	295	22	12	84	225	625	450	56
200	25	200 / 150,025,02	148	360	310	26	12	84	225	625	450	57
250	16	250 / 200,016.02	200	405	355	26	12	100	270	625	530	83
250	25	250 / 200,025,02	200	425	370	30	12	100	270	625	530	85
300 *	16	300 / 250,016.02	240	460	410	26	12	167	634	-	750	155
350 *	16	350 / 300,016.02	300	520	470	26	16	196	690	-	750	276
500 *	16	500 / 400,016.02	390	710	650	33	20	170	870	-	990	610

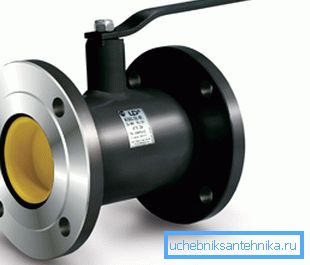

Technické parametry pro KShTsF

Poznámka: KShTsF se z větší části používá na průmyslových místech.

Ballomax DN, (mm)	umění.	Přední dveře	DH	d	t	L	H1	H2	A	Hmotnost, kg
10	71 .102 .010	10	38	17.2	1.8	210	50	116	140	0.8
15	71 .102 .015	10	38	21.3	2	210	50	116	140	0.8
20	74 .102 .020	15	42	26.9	2.3	230	47	115	140	0.8
25	74 .102 .025	20	51	33,7	2.6	230	47	120	140	1
32	74 .102 .032	25	57	42.4	2.6	260	48	124	140	1.4
40	74 .102 .040	32	76	48,3	2.6	260	41	129	180	2.1
50	74 .102 .050	40	89	57	2,94	300	41	135	180	3

Tabulka parametrů KShTsP Du 10-50 mm Ru 4,0 MPa (40 kg / cm2)

Označení KSHZ RMHS (RMUS)	DN	L	G	A	H
16-6	6	70	1/4	112	110
25-6		76
40-6		76
16-10	10	75	3/8	112	134
25-10		80
40-10		80
16-15	15	85	1/2	125	123
25-15		105
40-15		105
16-20	20	95	3/4	136	134
25-20		110
40-20		110
16-25	25	105	1	127	174
25-25		120
40-25		120
16-32	32	120	1 1/4	215	184
25-32		145
40-32		145
16-40	40	130	1 1/2	215	231,5
25-40		150
40-40		150
16-50	50	150	2	280	233
16-65	65	185	2 1/2	280	233
16-80	80	205	3	342	330

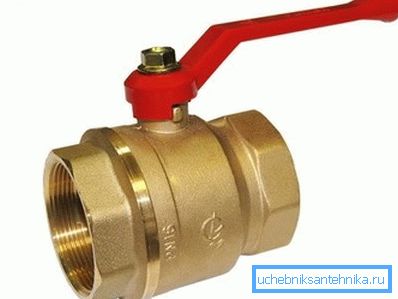

Tabulka rozměrů a montážních rozměrů KSHTsM Du 6-80 mm

Plastový kulový kohout 50 mm SDR11 (polyethylen)

Zobrazit Aplikace	Pro plyn 10 barů, pro vodu 16 barů
SDR	SDR11
Materiál	PE80 / PE100, PE2406 / PE3408
Otevření / zavření	? otáčení
Teplota	Od -29 do 600˚
Typ průchodu	Celý vývrt
Typ pomocné tyče	Teleskopické rozšíření
Čistící typ	Bez proplachu, 1 proplachování, 2 proplachování
Svařování a zásuvka	Elektrické nebo spojky
Testovací standardy	EN 1555, ANSI / ASTM B16. 40

Tabulka SDR11

Poznámka: Polyetylénová zařízení se používají pro podzemní instalaci.

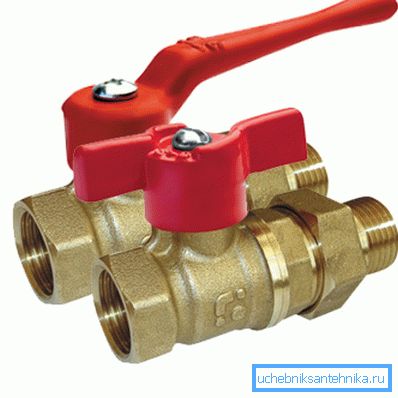

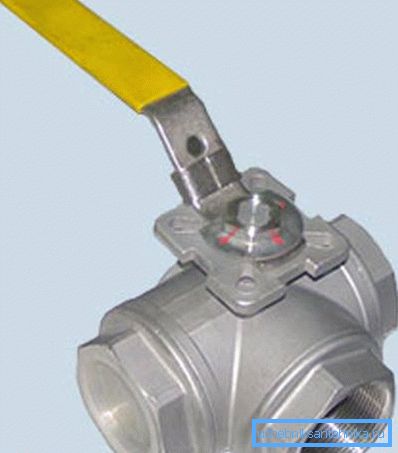

Rozměry kulového kohoutu DN50 mm KShTSK, stejné jako u KShTsM

Kombinované jeřáby se neliší od spojovacích ventilů, nicméně, stejně jako jejich cena, pouze KShTsK může mít také americkou armaturu nebo filtr namísto vnějších trubkových vláken a pak jejich nárůst nákladů.

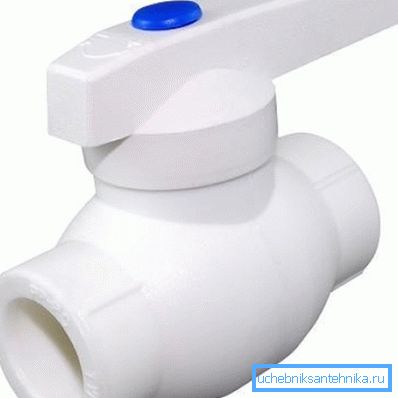

Polypropylenová zařízení jsou extrémně populární pro vodovodní a topné okruhy pro autonomní vytápění - ve většině případů se nyní PPR upřednostňuje kov, což není překvapující. Takové jednotky jsou schopné odolat provozním teplotám až do 100 ° C a provozním tlakům až 10 barů, což je za normálních podmínek dostatečné. Dokování podobných zařízení s potrubím se provádí pájením nebo svařením pomocí speciální páječky.

Závěr

Závěrem je třeba říci, že v každodenním životě můžete těžit hlavně z mosazi KShTsM a KShTSK, stejně jako z polypropylenových spájkovacích kohoutků. Můžete je vždy nainstalovat sami, pokud se budou řídit pokyny výrobce.
