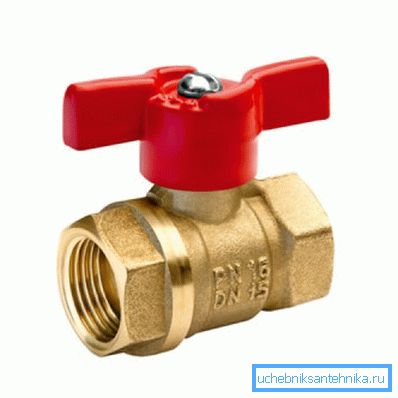

Kulový ventil du15: funkce zařízení a instalace

Jak se kuličková spojka DN15? Jak dobrý je na pozadí známějších šroubových a korkových ventilů? Co znamenají čísla v daném případě? Co byste měli věnovat pozornost při instalaci sami? V našem materiálu se pokusíme odpovědět na tyto otázky.

Zařízení

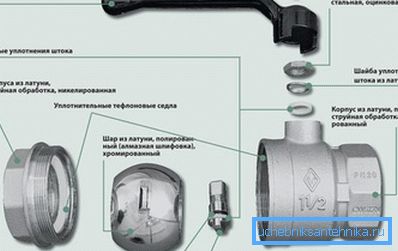

Co uvidíme, když jsme rozvinuli kulový jeřáb o průměru 15 milimetrů?

• Hlavním prvkem výrobku je mosazná koule s chromovým povrchem a průchozí kanál, který je téměř stejný jako DU připojené trubky.

Praktický důsledek: když je ventil otevřený, jeho hydraulický odpor je minimální, protože prakticky chybí přechody průměru a turbulence.

• Těsnost pohyblivého spojení s tělem je zajištěna dvěma fluoroplastickými nebo teflonovými kroužky.
• Stejný kroužek utěsňuje vývod stonku přes těleso ventilu. Zhora je utažena podložkou.
• Nakonec je tyč poháněna pohodlnou rukojetí ve formě páky nebo takzvaného motýla.

Srovnání s konkurencí

Jak vypadá kulový kohout DU 15 ve srovnání se spolužáky - šroubem a korkovým ventilem?

Za prvé, udeřme do černé PR kampaně a připomínáme klíčové nedostatky soutěže.

Šroubový ventil

• Tok vody může protékat jen v jednom směru - tak, že tlačí ventil zpod. V opačném případě hrozí nebezpečí řady hydraulických otřesů v důsledku porušení ventilu v turbulentním průtoku nebo dokonce úplném oddělení od stopky.

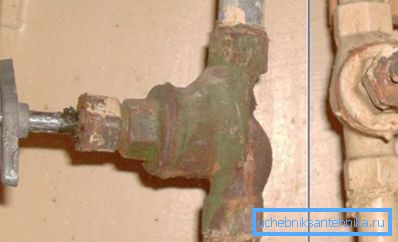

• Tělo šroubového ventilu shromažďuje měřítko a písek. Jen kvůli svému složitému tvaru a přítomnosti kapes s pomalým prouděním vody.

• Stejný složitý tvar těla a relativně malý otvor ventilového sedla zajišťují vysokou hydraulickou odolnost ventilu a tím pokles tlaku, když je voda demontována více než jedním sanitárním zařízením.
• Ucpávkové těsnění uniká i dlouhým jednoduchým ventilem. Při častém užívání je nutno nejméně jednou za šest měsíců provádět balení žlázy. S gumovými těsněními není obrázek mnohem lepší: při aktivním používání se vytvářejí těsnicí kroužky a při volnoběhu ztrácejí pružnost.
• Těsnění gumového ventilu má omezenou životnost. Důvod je stejný - ztráta elasticity gumy. Jeho zničení je prudce zrychleno pískem, který spadl pod ventil.

Mimochodem: ventily s celokovovými přírubami, bez těsnění, jsou odolnější. Když však nečistoty spadly pod ventil, ventil se prostě nepřekrývá.

Uzavírací ventil

• Vypnutí korkové nádoby vyžaduje velmi významné úsilí. Vždy existuje riziko narušení nejbližšího potrubí nebo závitu.
• V tomto případě je zaručeno úniku žlabu při otáčení zástrčky. Nejen že: u ucpávky musíte nejen vypnout ventil samotný, ale také vynulovat stoupačku přívodu vody nebo topení. V opačném případě existuje vždy riziko, že narušená zástrčka vyletí ze skříně na přední straně toku vody.

Kulový kohout

A jak vypadá kuličková spojka D15 na tomto nudném pozadí? Směr proudění vody nemá pro provoz ventilu žádný význam. Ventil se neztratí kvůli jeho nedostatku.

Kumulace trosky ve skříni se nedá bát. Otevřený ventil má tendenci shromažďovat písek a škálovat víc než jakýkoli úsek přímého potrubí.

Už jsme se zmínili o nízkém hydraulickém odporu: velmi málo se liší od odporu průřezu potrubí odpovídajícího průměru.

Teflonový nebo PTFE těsnicí kroužek kolem dříku díky vlastnímu nízkému koeficientu tření a kvalitě zpracování stonku se prakticky během provozu neopotřebuje a nerozkládá se při volnoběhu. Totéž platí pro těsnicí kroužky přiléhající k povrchu kuličky uvnitř ventilu.

K objasnění: v autorské praxi existovaly případy, kdy těsnicí kohout 15 mm protékal po tyči. V podstatě patřily k levným čínským výrobkům a byly odstraněny vlastními rukama jednoduchým vinutím pod upínací podložkou pásky FUM.

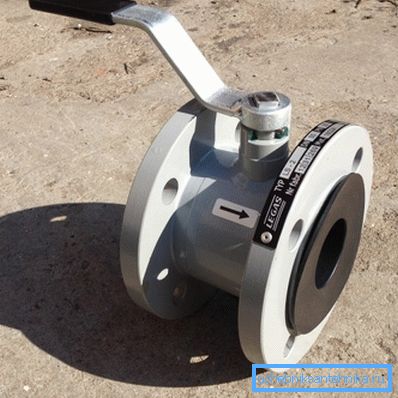

Hladký povrch kuličky a materiál těsnění zaručují malé množství síly potřebné k otevření nebo uzavření ventilu. To se netýká pouze malých výrobků: například kulový kohout DU150 ve tvaru kuličky, který má velmi pevné rozměry, je rovněž zablokován standardním držadlem bez použití příliš velké síly.

Se všemi těmito výhodami se cena kulových kohoutků přibližně rovná ceně korku a analogů šroubů a často se ukazuje, že je úplně níže. Závěry jsou zcela zřejmé.

Kulové kohouty 15 pro šrouby nebo korkové kohouty o velikosti 15 mm rozhodně nestojí za změnu: jsou lepší než konkurenti na všech úrovních. Totéž platí pro ventily pro potrubí s vyšší kapacitou: kulový kohout o průměru 150 mm je většinou pohodlnější, praktičtější a odolnější než litinový nebo ocelový ventil o stejné velikosti.

Označení

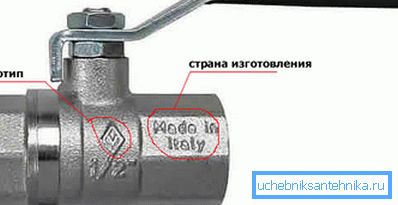

Hlavní charakteristiky kulového kohoutu DU15 jsou uvedeny v označení na jeho těle. To se týká jak domácích, tak dovážených výrobků.

Za zmínku stojí několik jemností.

• Podmíněný průchod lze zadat v palcích. Velikost zájmu - DU15 - odpovídá velikosti 1/2 palce.
• Pracovní tlak domácích výrobků je zpravidla indikován v atmosférách (kgf / cm2) a importní tlak je indikován v megapaskálech (MPa). Označení DN50 RU40 znamená, že ventil s jmenovitým průchodem 50 mm je určen pro tlak 40 atmosfér; DN15 PN8 Kulový kohout 0 MPa je připevněn k polovičnímu závitu a může odolat tlaku 8 megapaskálů (80 atmosfér).

Výběr a instalace

Co hledat při nákupu ventilu?

Jak to říci správně?

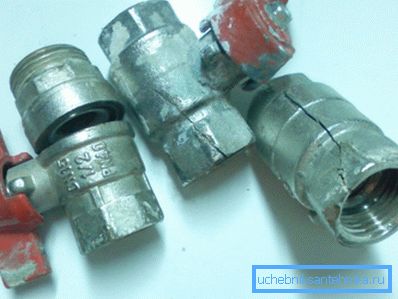

1. Tělo by mělo být mosazné. Z křehkých siluminových výrobků lze rozlišovat podle hmotnosti: mosaz je výrazně těžší.

Mimochodem: jednoduchá instrukce vám pomůže, abyste se nemýlili. Vyberte si ne stříbřité, ale žluté brány. Pokud chrom může být jakýkoli kov nebo slitina, nedostatek povlaku nezanechá žádné pochybnosti.

1. Ovládací páka je mnohem pohodlnější než rukojeť - motýl. Ale má smysl používat motýl pouze s nedostatkem místa u ventilu.

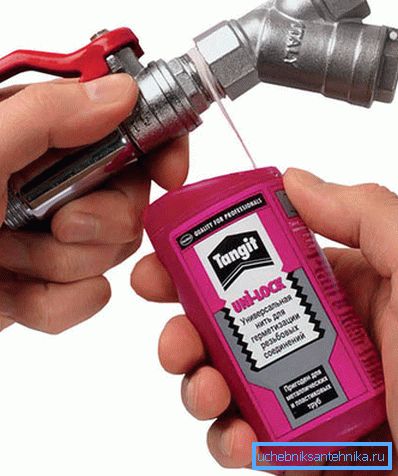

2. Nejlepší je utěsnit závitové spojení polymerem. (Tangit Unilok a analogy). Při montáži nevyžaduje mnoho úsilí a při nepatrném zpětném chodu závitu neteče.

1. Mimochodem, o námahu: nestříkejte ventil na závitu, dokud se nezastaví. Mosaz není ocel; S nadměrnou silou je možné zlomit nejen siluminové tělo.
2. V době instalace je lepší jednoduše odstranit rušivou rukojeť..

Závěr

Doufáme, že náš materiál pomůže čtenáři s výběrem ventilů pro domácí klempířství. Video v tomto článku obvykle obsahuje další tematické informace. Úspěchy!
