Kulový ventil 1: 2-1: 2 palce bezproblémový provoz

Tento článek se týká výběru ventilů pro zásobování vodou v městském bytě. Seznamujeme se s přístrojem moderních kulových ventilů, porovnejte je s konkurenčními řešeními a naučíte se, jak si vybrat a nainstalovat ventil s vlastními rukama. Takže začneme.

Popis

Zařízení

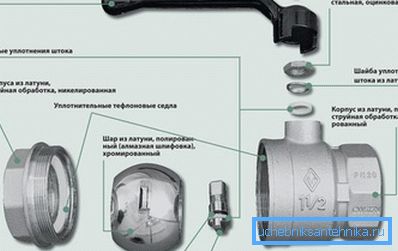

Zařízení půlpalcových kulových ventilů je téměř stejné pro všechny výrobce.

Blokovací koule se v těle otočí o čtvrtinu plného obratu (obvykle se sklopí).

• V otevřené poloze je průchozí štěrbina v kuličce vyrovnána se závity ventilu;
• V uzavřené poloze je průchod zcela zablokován pevnou stěnou koule..

Tyč je vložena zevnitř a ven skrze otvor ve skříni. Venku je tyč vybavena pákou nebo klapkou. Páka je o něco pohodlnější, protože umožňuje měnit sílu při změně polohy míče; ale motýl je kompaktnější, což je velmi užitečné ve výklencích a za nábytkem.

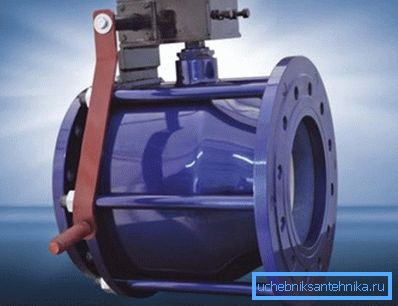

Upřesněte, že kulové kohouty velké velikosti (od DN50 a více) namísto rukojeti mohou být vybaveny převodovkou. Nicméně, s podmíněným průchodem 15 mm, ze zřejmých důvodů to není nárokováno.

Co poskytuje těsnicí ventil a tyč?

Existuje několik možností.

• Teflonové sedla pod kuličkou a těsnění pod dříkem se používají v dovážených produktech (například v ventilech Valtec) a vyznačují se vysokou provozní teplotou (do 250 ° C).
• Fluoroplastické sedačky mohou být kombinovány s fluoroplastickým prstencovým těsněním nebo dvojicí pryžových kroužků na dříku.

Těleso ventilu je obvykle vyrobeno z mosazi. To je, ale již s chromovaným nebo niklovým galvanickým povrchem slouží jako materiál pro uzávěr. Rukojeť je z hliníku nebo oceli, někdy s PVC povrchem pro lepší tepelnou izolaci.

Cena kulového ventilu s půlpalcovou výškou je velmi závislá na výrobci a pohybuje se v rozmezí 90 - 400 rublů. Univerzální ventily (určené pro horkou a studenou vodu) jsou označeny červenou rukojetí. Modrá barva označuje omezenou tepelnou odolnost, žlutou - ventil je plynný.

Charakteristiky

Nechtějí si rozmanitost. Pro absolutní většinu řešení na trhu vypadá seznam vlastností takto:

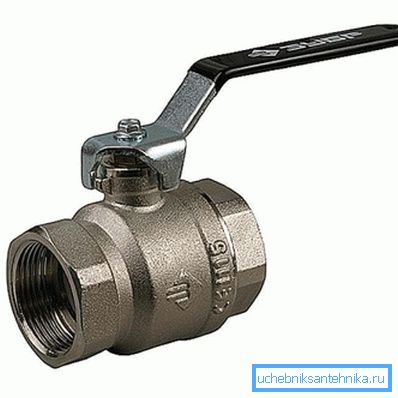

Nerezové ventily jsou mnohem silnější a schopné plnit své funkce při tlacích 25 - 40 atmosfér. Málokdy jsou nalezeny mosazné výrobky určené pro stejný tlak.

Nicméně, pro domácí použití, rozhodně nestojí za to honit:

1. Pravidelný tlak ve vytápěcích a vodovodních systémech nikdy nepřekročí 8 - 10 atmosfér.
2. U vodních kladiv je bezpečnostní rezervu. Ventil může pracovat 16 let při tlaku 16 atmosfér, ale krátkodobý tlakový skok do 20-25 kgf / cm2 téměř jistě nebude pro ni ničivý.

Mimochodem: mnohem zranitelnějším bodem zásobování vodou jsou flexibilní hadice vedoucí do nádrže a kohoutku. Jejich tenké rukávy před uzávěrem přecházejí již při 12-14 atmosfér (zejména po několika letech provozu).

Variace

Těleso ventilu může mít téměř jakýkoliv tvar a může být kombinováno s mnoha kování pro připojení trubek.

Uvádíme několik příkladů kombinovaných řešení.

• Ventil s vnitřním závitem na jedné straně a vnějším závitem na straně druhé je vhodný před nádržkou nebo směšovačem. Umožňuje připojit matice z neznámých ohebných spojů bez použití trysek.
• Ventil - roh bude velmi užitečný pro instalaci v rohu.
• Ventil kombinovaný s hrubým filtrem - řešení na klíč pro instalaci u vchodu do bytu.
• Konečně produkt se závitem a kování pro stlačování kovového plastu nebo spojka pro svařování na polypropylenovou trubku šetří místo a uvolní další závitové spojení.

Důležité: U svařovaných, spojovacích nebo závitových přípojek dochází k 95% úniku. Pevné části potrubí jakéhokoliv typu vytvářejí problémy majiteli velmi zřídka.

Srovnání s konkurencí

Konkurenti jsou časově testovanými řešeními - šroubovými a zátkovými ventily. Pro ně může být toto srovnání stručně popsáno jako fráze úplné.

Hydraulický odpor celého vývrtu (a téměř všechny kulové kohouty patří tomuto typu) ventilu se neliší od části potrubí stejné délky. Neobsahuje ani ohyby kanálu ani přechody průměru. Šroub a v menší míře korkový ventil způsobují znatelnou tlakovou ztrátu.

Ze stejného důvodu se písek, měřítko nebo struska nikdy nenacházejí v kulovém kohoutu nebo před ním. Pokud po deseti letech provozu otevřete šnekový ventil, pod sedlem ventilu najdete bohaté usazeniny nečistot, které snižují tlak vody, který již při separaci klesá.

Otočení rukojeti vyžaduje velmi mírné úsilí. Vůbec nejsou potřebné žádné nástroje. Korkový ventil musí být vždy otáčen velkou, někdy nebezpečně velkou silou: tření kovu na kovu vytváří mnohem větší odpor než u polymerních sedel.

Boční těsnění a výměna těsnění? Ne, neslyšel. Maximálně po několika letech aktivní činnosti na kulovém kohoutu bude nutné utáhnout těsnění kolem dříku a otáčet půlkulatou zátku.

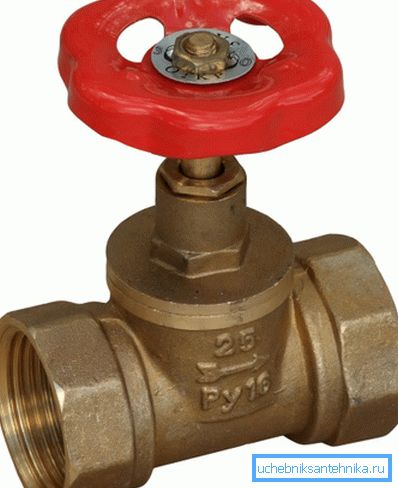

Nakonec v případě kulového ventilu není směr proudění vody irelevantní. Současně mohou být šroubové výrobky namontovány pouze podél šipky. Pokyn je spojen s vysokou pravděpodobností, že se ventil odtrhne, když protiproud a vodní kladivo doprovázející výpad.

Výběr a instalace

Co hledat při nákupu a montáži kulového kohoutu?

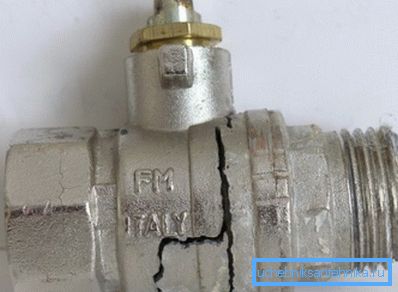

• Hmotnost výrobku. Nejčastější chybou v levných ventilech vyrobených v jihovýchodní Asii je siluminové tělo namísto pochromované mosazi. Silumin je výrazně lehčí.

Mimochodem: aby se předešlo padělání, je lepší koupit kohoutek, který není ve stříbrném, ale ve žlutém pouzdře.

• Pro přítomnost matice. Pokud je místo utěsnění utaženo podložkou pod rukojetí, bude to znatelně obtížnější utažení opotřebovaného těsnění kolem stopky.
• Na tloušťce stěn. Čím větší je, tím je menší pravděpodobnost rozdrcení baterie během instalace.

• Mimochodem, o instalaci: ventil je namontován pomocí klíče s mírnou silou. Pokud je armatura namontována v namontovaném ventilu nebo v záchytném držáku, nedovolte jej otáčet. Navíjení je polymerní těsnící závit nebo čistý, bez slámy, sanitárního prádla s barvou.

Závěr

Doufáme, že náš materiál pomůže čtenáři vyhnout se chybám při výběru a instalaci ventilů pro svůj vlastní byt. Pokud se chcete dozvědět více o typu ventilů, které vás zajímají - video v tomto článku vás čeká. Úspěchy!
