Kulový kompresní ventil - vlastnosti a účel

Pro montáž trubek z plastu a kovu z plastu bez použití svařovacích spojek se používají kroužky (kleštiny). Zejména jsou použity kulové kohoutky, které jsou ve skutečnosti předmětem tohoto článku, použity jako uzavírací ventily. Níže se podíváme na to, co jsou a jaké jsou jejich vlastnosti.

Vlastnosti kulových kohoutků

Konstrukce kulového kohoutku se neliší od obvyklých kulových ventilů. Tedy Zařízení je navrženo tak, aby zcela zablokovalo vodu v potrubí malého průměru. Nejčastěji se tyto ventily používají ve vodovodních systémech (horké a studené) a topení.

Kulový ventil je volán, protože jeho uzamykací mechanismus je navržen jako kulička s průchozím otvorem. K uzavření přívodu vody musí být kulový ventil otočen o 90 stupňů tak, aby průchozí otvor byl kolmý na trubku.

Dávejte pozor! Kulové ventily nejsou určeny k regulaci průtoku kapaliny v potrubí. Může být použita pouze k úplnému otevření nebo vypnutí přívodu vody nebo jiné kapaliny.

Rozdíl mezi kompresními jeřáby a jinými podobnými ventily je pouze u způsobu montáže, který se provádí pomocí kleštiny. Další způsob připojení se nazývá upínání, neboť tento upevňovací systém poskytuje uchycení trubky při utažení matice.

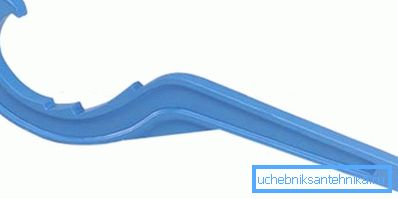

Velkou popularitou uvažovaných tvarovek je skutečnost, že jejich instalace nevyžaduje speciální nástroje a dovednosti, díky nimž může být instalace provedena ručně.

Nejčastěji se tento způsob montáže používá pro polyetylénové potrubí a potrubí z kovoplastu. Níže jsou uvedeny hlavní charakteristiky zpětných ventilů kleštiny HDPE:

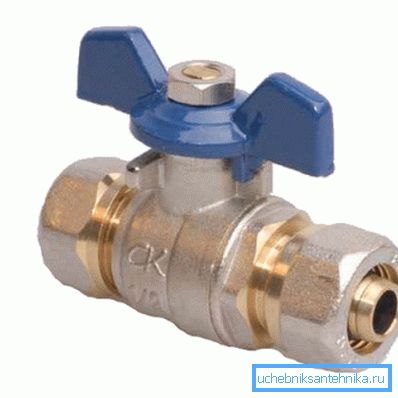

Musím říci, že dané výrobky mohou být vyrobeny nejen z HDPE, ale také z jiných materiálů, jako jsou:

• Mosaz;
• Bronze;
• Měď;
• Nerezová ocel.

V tomto případě je samotný uzamykací mechanismus vyroben z nerezové oceli, v důsledku čehož je odolný proti korozi.

Zásluhy

Mezi výhody kompresních kulových ventilů lze nalézt následující body:

• Jednoduchost a vysoká rychlost instalace díky snížení nákladů na pracovní sílu;
• Spolehlivost
• Trvanlivost
• Nízká cena.
• Možnost demontáže.

Dávejte pozor! Pro kvalitní instalaci kleštinového kování pro potrubí musí být průměr trubek přesně odpovídat průměru trubek.

Nevýhody

Samozřejmě, jak je tomu často, spolu s výhodami mají tyto produkty určité nevýhody, z nichž hlavní jsou uvedeny níže:

• Uvedená armatura je určena pro menší tlak než podobné výrobky pro pájení, protože kompresní spojení je stále méně trvanlivé.
• Během provozu může dojít k utažení připojení.
• Navzdory skutečnosti, že návrh je považován za opětovně použitelný, tj. může být sestavena a rozebrána, v praxi je opětovné sestavení nespolehlivé, což má za následek změnu tvarovky.
• Jak již bylo uvedeno výše, kulový ventil nemůže regulovat tlak vody, protože to může vést k jeho časnému selhání.

Zařízení kompresního spojení a instalace jeřábu

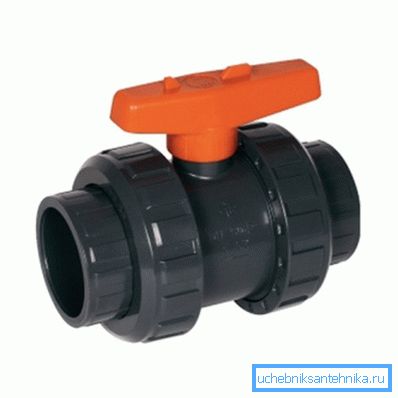

Například zvážit kompresní jeřáb PND 32 mm 32 mm.

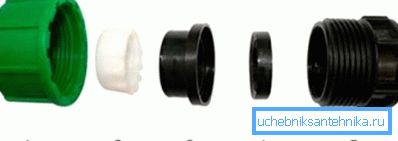

Montážní systém zahrnuje následující části:

1. Upínací matice;
2. Upínací kroužek;
3. Kompresní kroužek;
4. O-kroužek;
5. Hlavní tělo.

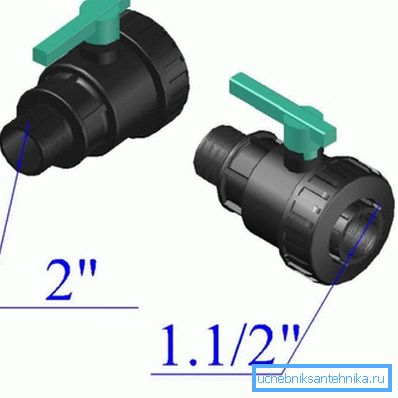

Zpravidla je na opačném potrubí k dispozici podobný držák. Je pravda, že existují zařízení, které slouží jako adaptéry. V tomto případě mají na jedné straně kleštinu a na druhé straně trysku pro závitové nebo jiné spojení.

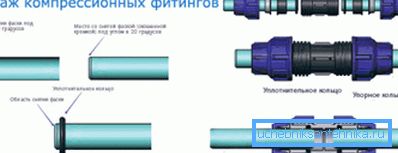

Návod k instalaci ventilových kleštin je následující:

• Nejprve je třeba hladce řezat trubku tak, aby byl řez kolmý k její ose. Díky tomuto prořezávání se potrubí úplně opře o uzávěr krytu.
• Dále je nutné odstranit otřesy a další nepravidelnosti, stejně jako zkosení 2-3 mm od okraje, aby se dostala kuželka.
• Poté musíte do zařízení vložit trubku a uvědomte si, jak hluboko se jí potopí.
• Plocha potrubí, která bude ponořena do skříně, by měla být mazána hygienickým mazivem.
• Poté je potrubí opotřebované díly v následujícím pořadí:

• upínací matice;
• uchopení (upínací kroužek);
• přídržný kroužek;
• těsnící kroužek.

• Pokud je namontován tlakový kulový kohout kleštiny, pak by mělo být provedeno podobné spojení s potrubím a jeho druhou odbočnou trubkou.

Tím se dokončí proces instalace klepnutí na kleštinu.

Závěr

Kompresní kulové ventily mají řadu pozitivních aspektů, z nichž hlavní je snadná instalace. Proto se v poslední době rozšířily. Je však třeba mít na paměti, že jejich životnost závisí na kvalitě zařízení a na provozních podmínkách, které musí odpovídat charakteristikám výrobku.

Z videa v tomto článku můžete získat další informace o určeném tématu.
