Kulový kohout d20 - jak se při výběru jeřábu nedopustit

Počet klíčových parametrů, které je třeba vzít v úvahu při výběru ventilů, je průměr, tato velikost musí přesně odpovídat rozměrům trubky, jinak se můžete zapomenout na těsnost spáry. U nezpracované osoby může být určitá záměna způsobena použitím takových označení jako "podmíněný průměr" nebo velikost lumenu, takže je třeba tuto otázku zpočátku objasnit.

Malý vzdělávací program

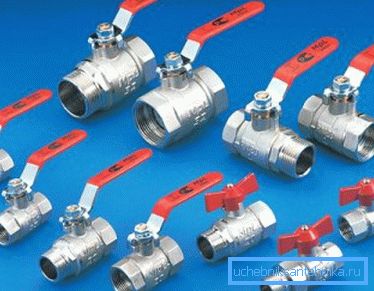

Každý z nich je obeznámen s konceptem průměru, ale koncept jmenovitého průměru (D nebo DN) se používá pro potrubí, stejně jako pro uzavírací a regulační ventily. Například v sanitárních skladech označuje označení kulového kohoutu 20 mm míru vůle.

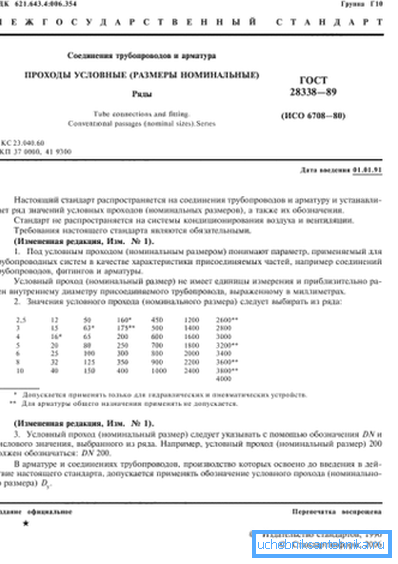

Tímto pojmem se rozumí vnitřní průměr, zaokrouhlen na nejbližší standardní hodnotu. Úplný seznam standardních hodnot DN naleznete v normě GOST 28338-89, minimální hodnota je 2,5 mm a maximum je 4000 mm.

Hlavní zmatek vyplývá ze skutečnosti, že v 99% případů není skutečný vnitřní průměr shodný s nominálním (podmíněným). Pokud například vezmeme standardní vodní plynové kovové potrubí o vnějším rozměru 159 mm, skutečná velikost mezery bude záviset na tloušťce stěny. Takže s tloušťkou kovu 6 mm se bude rovnat 147 mm a stěně 8 mm - 143 mm.

Ale pokud se podíváte na hodnoty uvedené ve standardu, ukáže se, že pro oba tyto případy je vhodný stejný jmenovitý průměr - DN150 (nebo DN150). Stejný princip funguje také s menšími rozměry, což je třeba vzít v úvahu při výběru ventilů. Například kulový ventil DN 20 má jmenovitou velikost 20 mm, což znamená, že je vhodný pouze pro montáž na trubku s odpovídajícím průměrem.

Dávejte pozor! Na první pohled vypadá taková notace směšně, ale není. Ve skutečnosti je krok mezi standardními hodnotami přijat tak, že propustnost každé další hodnoty lumenu se zvyšuje o cca 60-70%. To usnadňuje výběr potrubí ve stadiu výpočtu vodovodních, plynovodních a tepelných potrubí.

Zařízení, výběr a montáž kulového ventilu

Struktura takového zařízení se nemění v závislosti na velikosti. Pokud někdy namísto knoflíku není nainstalován elektrický pohon, který by otočil míč, je nutné, když se velký knoflík nemůže jednoduše otočit kvůli nedostatku volného místa.

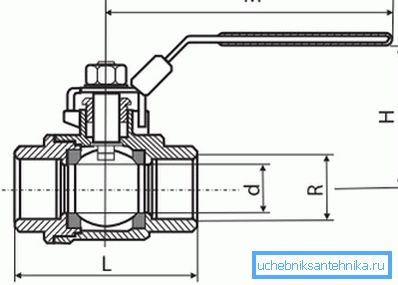

Co hledat při výběru

Dalším problémem při výběru určitého modelu kulového ventilu může být přepočet velikostí palec na metrický a výběr příslušné hodnoty DN (DN). Například kulový kohout DN20 je vhodný pro montáž na potrubí VGP o vnějším průměru 26,8 mm, přičemž velikost závitu je stejná? in.

V tabulce je uvedena korespondence palcových rozměrů nitě, DN a vnější rozměry trubky.

Soulad mezi podmíněným průchodem a vnějším průměrem potrubí

Dávejte pozor! Tabulka zobrazuje pouze údaje o nejběžnějších velikostech používaných v soukromé výstavbě.

Tabulka ukazuje významné rozdíly mezi trubkami různých typů, a to i v rámci stejné velikosti ventilů. To je vysvětleno rozdílnou tloušťkou stěny trubek, jakož i skutečností, že vnitřní průměr je indikován v kovové tyči, ale u plastových výrobků - vnější průměr.

A ačkoli cena jednoduchého kulového ventilu je malá (jednoduché modely polypropylenu stojí méně než 200 rublů), je ještě lepší okamžitě věnovat pozornost těmto jemnostem.

Vlastnosti polypropylenových jeřábů

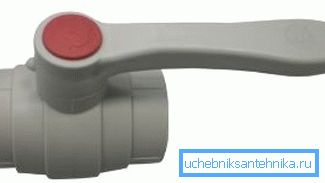

Relativně nedávno se na trhu objevily kulové kohouty PP. U takových zařízení zůstává konstrukce blokovací části nezměněna - stejná kovová koule s průchozími otvory, ale tělo je vyrobeno z polypropylenu. V tomto případě před číslem, které označuje množství clearance, za kterým následuje zkratka označující typ použitého materiálu.

Například vstupní kulový ventil PPRC 20 znamená, že tělo je vyrobeno z polypropylenu typu 3 (náhodný kopolymer) a jmenovitý průměr je 20 mm.

Dávejte pozor! Pro instalaci konvenčního modelu s kovovým krytem se obvykle používají odpojitelné spoje. V případě analogového analogového signálu má smysl používat spojení pájením.

Návod k instalaci se neliší od připojení konvenčních PP trubek:

• Pro připojení je použita speciální "páječka".. Ohřívací prvek takového zařízení je konstruován tak, že je možné umístit trubky různých průměrů. Kohoutek a potrubí jsou umístěny na topné těleso a ohřívají se na krátkou dobu;

• poté musíte rychle odstranit oba prvky z páječky a vložit konec trubky do kohoutku. Pokud se polypropylen dostatečně zahřeje, pak by se jeho část měla během instalace jednoduše vytlačit, což je normální.

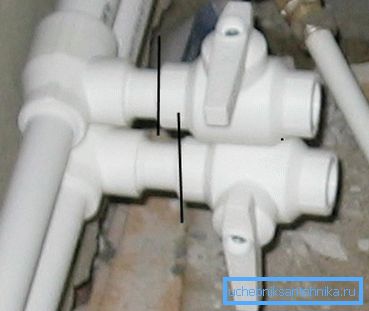

Výše uvedené spojení je považováno za nejjednodušší, ale není bez vad. Hlavní lze považovat za výskyt významného lokálního odporu. Pokud se jedná například o kulový kohout PP 20 s trubkou, potom se potrubí Du bude rovnat pouze 15 mm a v jeřábu - 20 mm.

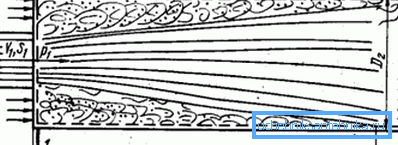

V souladu s tím, když průtok prochází spojem, vzhledem k rozdílům v průměrech vzniká turbulence na vstupu a na výstupu se vytvoří zvýšené zatížení svaru.

To lze předejít dvěma způsoby:

• pomocí odpojitelného spojení, například stejného Američana;

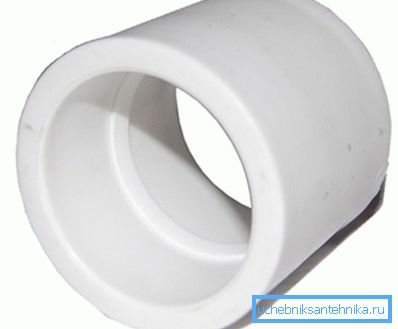

• pomocí PP spojky, v tomto případě můžete použít svařování. Použitím spojky umožníte připojit potrubí a vodovodní kohoutek z jednoho kusu do druhého, takže nic neovlivní průtok. Žádná z těchto metod nekomplikuje samotný proces, takže instalace může být provedena ručně.

Shrnutí

Výběr kulového ventilu není tak snadný úkol, jak se na první pohled může zdát. Musíte jasně porozumět rozdílu mezi takovými pojmy jako nominální a skutečné průměry, abyste mohli metrické rozměry převést na palec a naopak.

Navrhovaná informace nezaměňuje označení ventilů a regulačních ventilů a zajišťuje správnou volbu. Video v tomto článku je krátký přehled o různých typech kulových kohoutů.
