Kulový kohout 3: 4 - zařízení, vlastnosti, instalace

05-05-2018
Dodávka vody

Kulové kohouty pro vodu 3: 4 palce - nejběžnější a nejkvalitnější typ ventilů používaných při instalaci potrubí horké a studené vody, stejně jako topné systémy. Jsou snadno instalovatelné, spolehlivé a kompaktní, takže dnes již žádná instalace nemůže být provedena bez použití tohoto typu armatury.

Budeme mluvit o zařízení, vlastnostech a výhodách kulových kohoutů, stejně jako o pravidlech pro jejich instalaci.

V rozměru kulových ventilů? in.

Kulové ventilové armatury

Zařízení

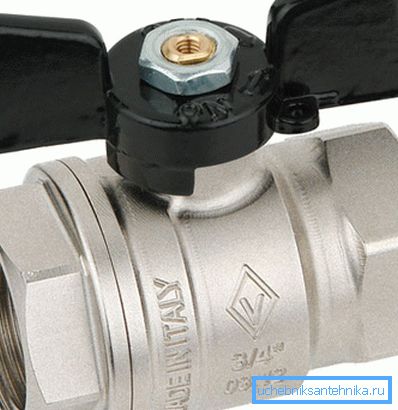

Italský kulový ventil o velikosti 3: 4 palce.

Kulový kohout je typ uzávěru (někdy seřizujícího), který se používá v potrubích potrubí pro zásobování vodou, topením, plynem, olejem a jinými médii. Ve vztahu k systémům zásobování vodou a chladicí kapaliny je tento typ armatury ve většině případů používán jako zajišťovací prvek.

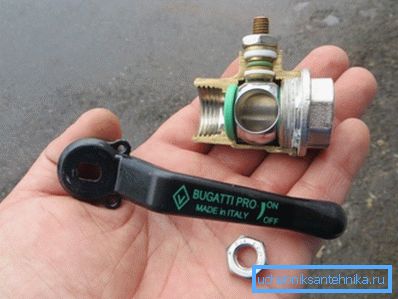

To vypadá jako kulový ventil v sekci 3: 4 palce.

Je třeba říci, že ventil s kulovou zátkou je moderní a poměrně progresivní zařízení nahrazující kuželové modely, které měly mnoho vážných nevýhod spojených s významnou hydraulickou odolností v důsledku tvaru a velikosti průchodu.

Současně byla stavba sama o sobě známa již dávno - před více než 100 lety se však její účinná realizace stala možná až po vzniku nových syntetických materiálů, jako je fluoroplast a jiné umělé polymery.

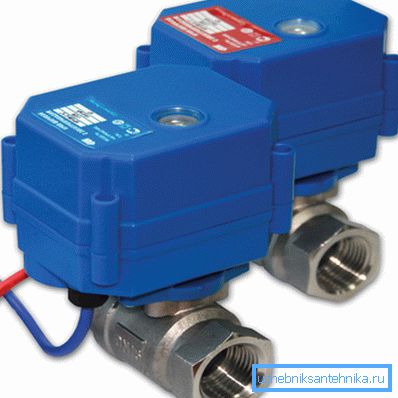

Možnost s elektrickým ovládáním pomocí servo.

Ventil s kulovým ventilem je velmi jednoduchý.

Produkt se skládá z následujících prvků:

  1. Mosazné tělo. Použití této slitiny je způsobeno nižšími náklady na její výrobu, stejně jako vyšší odolností proti korozi ve srovnání s ocelí;
  2. Těsnící sedla. Používají se k utěsňování korku, vyrobeného z teflonu, teflonu, polyetheretherketonu (PEEK) a dalších syntetických polymerů;
  3. Kulová zástrčka. Provádí funkci závěrky. Míč má axiální otvor, jehož průměr se shoduje s průměrem trubkového kanálu, když se korok otáčí o 90 stupňů, kanál se překrývá, protože kolmá osa koule nemá žádné otvory;
  4. Ovládání závěrky. Může být ve formě páky, motýla nebo jehněčího masa, navíc místo rukojeti může být instalováno elektrické nebo pneumatické servo, které automatizuje řízení systému;
  5. Mosazné vřeteno který spojuje rukojeť nebo ovladač se zátkou a přenáší sílu tak, aby se otočila.

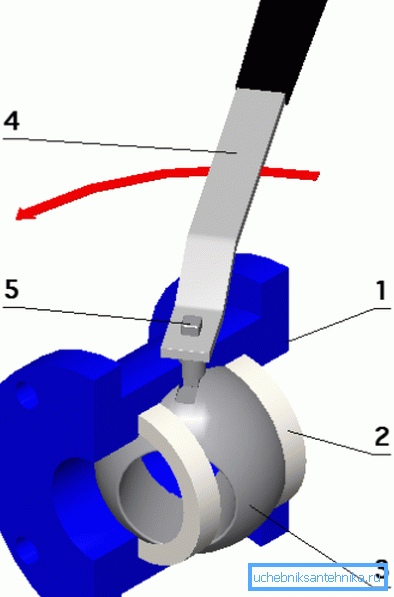

Schematický diagram zařízení kulového kohoutu.

Takže vidíme, že uvnitř těla je kulová uzávěr se štěrbinou.

Pokud otáčíte korkem tak, aby se jeho díra shodovala s průtokovým kanálem, médium se bude volně pohybovat skrze něj s minimálním odporem, který se výrazně neliší od odporu v podobném potrubí se stejným průměrem.

Potom otočíme šroub o 90 stupňů a míček zavře kanál.

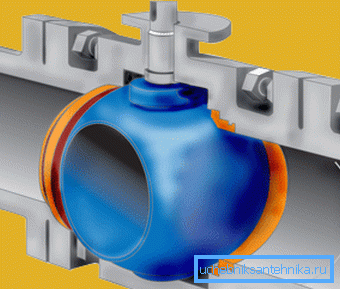

Na obrázku je zátka v uzavřené poloze.

Dávejte pozor! Jak je vidět, tento typ ventilů je velmi jednoduchý, což dává vysokou spolehlivost a relativně nízké náklady díky jednoduchosti výroby výrobků s tímto designem.

Charakteristiky

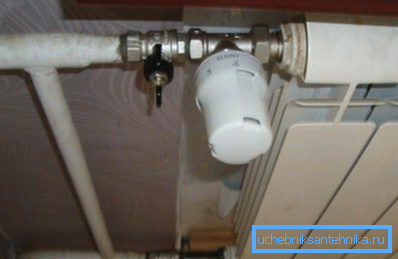

Kulový ventil s roztečí 3: 4 umožňuje bez problémů instalovat a demontovat radiátory.

Hlavní technické charakteristiky, které se používají k popisu vlastností zařízení a výběru modelu vhodného pro jeden nebo jiný účel, jsou následující:

  • Povaha pracovního prostředí. Uveďte typ látky, kterou lze dopravit přes zařízení (voda, plyn, olej atd.) A teplotní rozsah, ve kterém je jeho provoz možný;
  • Jmenovitý pracovní tlak. Označuje se písmeny PN a číslem, které se rovná hodnotě pracovního tlaku v atmosféře. Příklad označení - PN 40;
  • Průměr kanálu. Označuje se v palcích nebo milimetrech, označených písmeny DN a číslem, které udává průměr v mm, např. DN. Také může být průměr specifikován ve zlomcích palce, například?, 1/2, 1, 1? a tak dále K dispozici je přechodový kulový kohout 1: 2 až 3: 4;
  • Povaha umístění závitu na vstupu. Na obou stranách jsou modely s vnitřním závitem, jsou označeny jako vnitřní, s vnitřním a vnějším závitem - in-n, s vnějším závitem na obou stranách - nn. Navíc na jedné straně jeřáb může být odvozen americkou maticí.

Určete, kolik je průměr kulového kohoutu 3: 4, pomůže vám uložit velikost trubek:

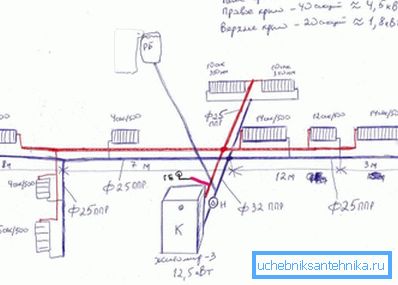

Schéma odpovídajících průměrů.

Dávejte pozor! Při výběru výrobku je třeba věnovat pozornost materiálu, z něhož se skládá. Kvalitní modely jsou vyrobeny z čisté nebo pochromované mosazi, někdy z antikorozní oceli. Siluminové výrobky nelze koupit, protože mají nízkou pevnost.

Rozlišovat silumin od mosazi, stačí vzít dva kohouty v ruce: mosaz bude výrazně těžší. Kromě toho se silumin znečišťuje a při tření na kus lehké hmoty nebo látky zůstává na něm šedá stopa.

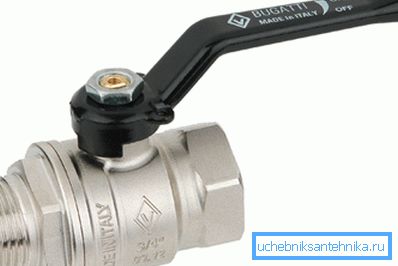

Vysoce kvalitní italský vzorek.

Všimněte si, že cena kulových ventilů je poměrně demokratická, takže je na nich záleží. To platí zejména o topných systémech, pro které je lepší vybrat si italské výrobky, například Bugatti nebo Giacomini.

Montáž

Zvažte pravidla instalace.

Instalace kulových kohoutků vlastním rukama není obtížné.

K tomu potřebujeme jednoduchou sadu nástrojů:

  • Nastavitelný instalační klíč;
  • Stolky pro závitování;
  • Bulharština;
  • Soubor;
  • Držák střely;
  • Sanitární lněná a těsnicí pasta.

Doporučujeme instalovat filtrovací filtr před výrobek (hrubé čištění), protože pokud se dostane písek nebo hrdza, povrch zástrčky se opotřebuje a kohout může začít nakládat s vodou.

To je obzvláště důležité pro systémy vytápění, ve kterých se během období nečinnosti může voda a samotný korok znečišťovat, což způsobí, že se závěrka obrátí velkou obtížností a někdy se úplně přestane pohybovat z místa.

Aby bylo pro vás příjemnější vnímat informace, připravili jsme pokyny k instalaci krok za krokem:

  1. Provedeme všechny potřebné měření a potrubí na správném místě.. Nejlepší je použít šavlovou pilu pro hladký řez při 90 stupních;

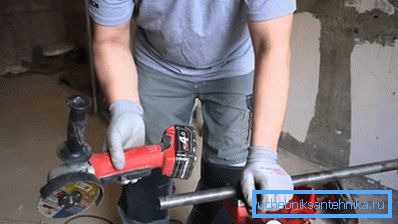

Řezeme trubku.
  1. Čištěme konec laku a zkosení s řezným koncem. To lze provést pomocí brusky nebo souboru. Můžete také použít speciální zařízení pro výběr obličeje;

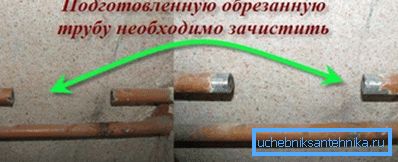

Zkosíme a čistíme.
  1. Vezmeme si zápustku pro navlékání požadovaného průměru a mazání zubů se sádlem nebo mazivem. Také potrubí namazáme;

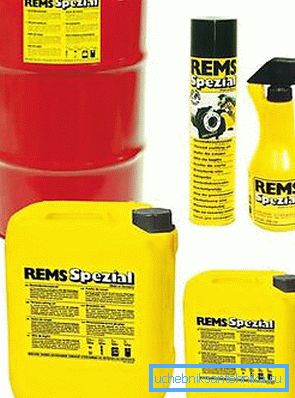

Můžete použít speciální maziva.
  1. Vložte trysku do držáku formy a narežte závit na trubce. Měli bychom mít alespoň 4,5 otáček, ale ne více než 5. Je lepší řezat ve dvou průchodech, takže budete méně zatížit potrubí a řezný nástroj;

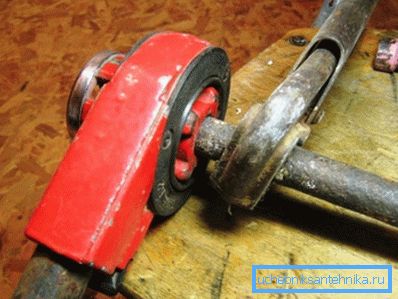

Ořízněte nit.
  1. Vítáme na přijatém vlákně sanitárního lana ve směru hodinových ručiček. Poté položte na celou plochu nitě dobrou vrstvu těsnící pasty;
Obalte lnu a aplikujte pastu.
  1. Vezmeme jeřáb a vítáme závit. Mělo by být nejméně 4,5 otáčky. Za prvé, podvádějte ručně, pak použijte nastavitelný klíč.

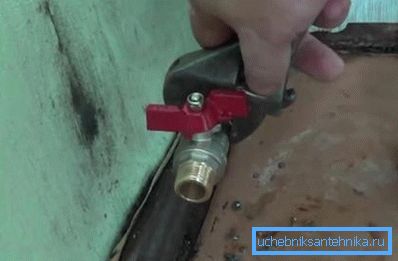

Jeřáb otočte a utáhněte klíč.
  1. Pokud je nutné spojit dvě pevné části potrubí, použijeme model s americkým (se sgonomem).

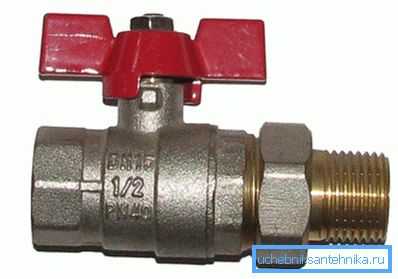

Použijte Američana - zjednodušuje instalaci.

Dávejte pozor! Ujistěte se, že vlákno je přesně vyříznuto. V opačném případě bude spojení nespolehlivé.

Závěr

Kulové kohouty jsou nejpokrokovější uzamykací zařízení pro instalaci klempířských a topných systémů. Video v tomto článku jasně a jasně demonstruje proces instalace takových ventilů.
