Kulová kohouta - vodovodní sen

Vysoká popularita uzavíracích kulových ventilů je způsobena extrémní strukturální spolehlivostí. Z tohoto důvodu jsou široce požadovány v topných systémech, zásobování vodou, plynem a chladem, větrání i v teplech s mírnými teplotami. Nejatraktivnější vlastností kulových kohoutů je jejich "autonomie" během pracovního procesu bez nutnosti údržby.

Obecné informace

Kulový výrobek je pojmenován jako uzamykací část, která má sférický tvar a je umístěna mezi oběma sedadly a vřeteno spojené s ovládací pákou. Tento typ ventilu by měl být používán pouze jako uzavírací ventil, nikoli regulační ventily.

Originální konstrukční prvky a technické vlastnosti kulového jeřábu s kulovou hlavou, spolu s materiálem, dodávají ventilu výjimečné vlastnosti:

• univerzálnost - materiál produktu je stabilní při kontaktu s ropou, vodou, olejem, vzduchem a dopravním tokem ropných produktů při teplotě;
• spolehlivost - bezpečnost práce zaručuje konstrukční prvek - prut;
• účinnost - tvar kulového uzávěru, který se otáčí kolem své osy, umožňuje snadnou regulaci toku dopravy;
• zaměnitelnost - spojka může být nahrazena přírubou jedna, při dodržení bezpečnostních opatření pro tento typ potrubí;
• vzduchotěsnost - speciální těsnění s vysokou odolností proti opotřebení, umožňují provozovat výrobek po mnoho let.

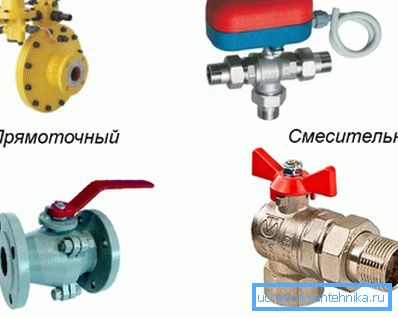

V závislosti na účelu mohou být takové jeřáby vyrobeny:

• přímý průtok;
• kontrolní body;
• míchání;
• úhlové.

Míčový mosazný plný jeřáb podle GOST 21345-2005 má 25 000 provozních cyklů. Vzhledem k bezchybnému provozu jednotky je její životnost možná po dobu 30 let (GOST 4.114-84). Mosazné zařízení odolává kolísání teplot od -20 do +150 ° C a tlaku 1,6-4,0 MPa (GOST 26349-84, GOST 365-80).

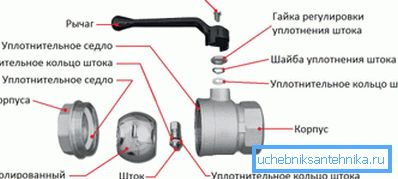

Návrhové prvky

Blokovací kuličkový prvek může být umístěn v plovoucí poloze nebo na nosičích. Plovoucí kulička není pevně spojena s vřetenem a může se volně pohybovat - vnitřní tlak z příchozí strany jej přitlačí k prstenci na výstupu, čímž zabraňuje prosakování vody.

V podpěrné konstrukci je šroub upevněn na jedné straně kolíkem ve spodní části konstrukce. Na druhé straně sedla, která jsou tlačena proti míči tlakem. Složitost mechaniky místa zvyšuje náklady na výrobek.

Materiál

Dlouhá životnost je dosažena díky ochrannému povlaku, který se nanese galvanickým povrchem niklu. Tato technologie umožňuje použití kohoutků v potrubích s pitnou vodou, stejně jako v dodávce horké vody.

Avšak mosazný kulový kohout plný otvor v porovnání s ventilem:

• snadnější;
• kompaktnější;
• má nízkou hydraulickou odolnost;
• poloměr otáčení - 90 °.

Takže pár velkých nákladů vypadá oprávněně.

Klasifikace jeřábu

Klasifikace může být provedena s přihlédnutím k různým parametrům:

• průměr otvoru - plný otvor s průměrem brány, který se shoduje s otvorem v potrubí a plným otvorem s otvorem v bráně menší než v potrubí;

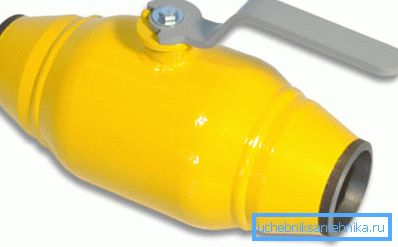

• prostřednictvím vázání - přírubové, sytiče, svařované, spojky.
• kontrolní metodou - ruční a mechanické;
• podle typu řízení - rukojeť nebo páku motýla.

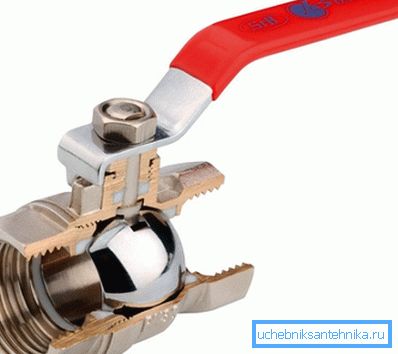

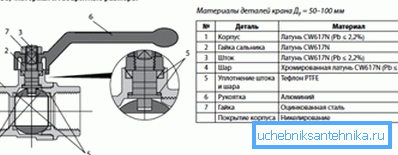

Spojovací kulový kohout

Spojovací ventil je spojen s trubkou s vnitřním závitem. Otáčením rukojeti proti směru hodinových ručiček, dokud se nezastaví rovnoběžně s potrubím, dojde k úplnému otevření.

Spojovací jeřáby jsou vyráběny ve 3 verzích:

• monolitické (ekonomické);

• dvoudílná, sestávající z pouzdra a spojky - nejběžnějších modelů;
• Třídílné nebo skládací, které můžete opravit sami nebo vložit nové těsnění.

Musí být vybrána plná kuličková spojka, přičemž je třeba vzít v úvahu:

• účelem vykořisťování;
• teplota pracovního média, která projde zařízením;
• vnitřní tlak;
• průměru potrubí.

Spojovací uzamykací jednotka byla oceněna instalací, používá se obecně ve vodovodních a topných sítích, ale může pracovat v plynném prostředí.

Nezpochybnitelné výhody výztuže zahrnují:

• malé rozměry a hmotnost;
• instalace v jakékoliv poloze;
• snadné řízení;
• proudění v jakémkoliv směru;
• nízká hydraulická odolnost;
• demokratická cena.

Nevýhody lze uvažovat:

• potřeba zavírání dlouhých páček;
• vysoká cena elektrických pohonů pro automatické zavírání;
• omezení pracovní teploty média - 100 ° C a tlaku - 16 barů a průměru potrubí do 100 mm;
• citlivost na pokles tlaku.

Dávejte pozor! Zajišťovací uzly spojovací koule vyžadují při montáži a instalaci zvýšené pozornost vlastním rukama, přičemž se dodržují přípustné momenty. Nejmenší chyba může vést k prudkému poklesu tlaku a neodvratnému poškození uzlu.

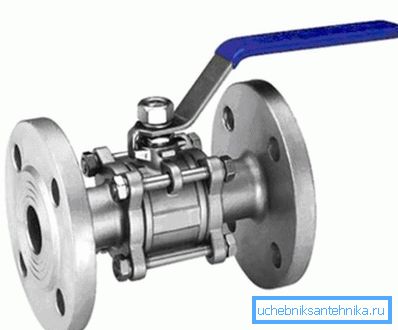

Přírubový jeřáb

Pokud teplota média přesáhne 100 ° C a tlak 16 barů a provoz spojkového výrobku není možný, použijte přírubu kuličkového ventilu s plným otvorem. Výhodou přírubového jeřábu je mimo jiné schopnost provádět opravy (skládací pouzdro).

Nevýhody způsobené:

• vysoká cena;
• velká váha;
• přítomnost dlouhých rukojetí pro ruční ovládání.

Dávejte pozor! Instrukce vyžaduje, aby se rukojeť otočila na konec, aby se zabránilo tvorbě srážek uvnitř jednotky, což vede k úniku, opravě nebo výměně zařízení.

Rozdíly v průchodnosti kulových kohoutů

Hlavním rozdílem mezi plným a neplnomocným ventilem je průměr a tvar otvorů v zámku. Otevření sestavy s plným otvorem se neztuhne a nesouhlasí s vnitřním průměrem potrubí, v neúplném vrtání má tvar lomu. Jeden takový kužel obrací jemné strany směrem k průtoku, jestliže jsou dva z nich - po obou stranách.

Ve srovnání s celkovým vývrtem má neprůchodový uzel:

• nižší hmotnost;
• snadná manipulace;
• nižší náklady uzlu brány.
• horší šířka pásma;
• větší koeficient hydraulického odporu;
• více podmíněné trvanlivosti.

Se snížením průchodu se blokovací prvek stává kompaktnějším. Pokud síla hlavy nehraje významnou roli, je lepší zvolit jako plnohodnotný jeřáb jako ekonomicky životaschopnou volbu.

Shrnutí

Pozoruhodné vlastnosti sestavy kulové mosazné armatury umožňují její použití v průmyslových a domácích oblastech. Pomoc odborníka v technických jemnostech vám pomůže vybrat správnou volbu, která bude sloužit věrně a věrně svému vědomému životu.

Video v tomto článku je malý přehled populárních typů kulových kohoutů.
