Kresby domu pro dobře - příkladem vaší iniciativy

V tak pestré sféře, jako je stavba, je spousta úkolů pro nejrůznější chutě. Pokud se chcete cítit jako vynikající pořadatel, pozvěte brigádu, abyste postavili dům a snažili se ho zvládnout.

Chtěli byste vytvořit něco úžasného návrháře - a zde je také obrovské pole působnosti. Pokud se chcete cítit sami sobě jako jack všech obchodů, zkuste postavit dům nad studnou v dachu.

Snadná implementace

To je velmi důležité pro studnu sama, ale přinese vám opravdu potěšení jako pán. Ale začít, jako vždy, bude muset kreslit.

Okamžitě budeme říkat, že dobře fungující studna je spíše tenký "organismus" a nevhodná intervence ji může výrazně narušit. Výsledkem je, že v nejlepším případě není kapalná voda, která je čerpána, čerpána.

Proto by měl schůzkový dům zohlednit následující body výstavby studny:

• nejdůležitější je umístění hlíněného hradu, jeho parametry:

• hloubka u studny;
• délka od studny;
• úhel sklonu;
• tloušťka.

• navíc velikost samotné budovy

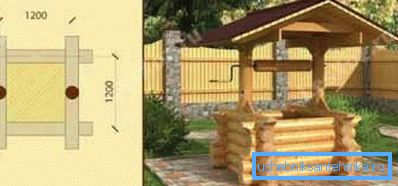

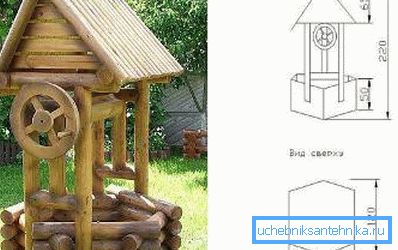

Dobrá rada! Není nestojí za to, když se snažíme vytvořit kresbu domu studny, která by uzavřela "papírové příšery". Doporučujeme vám, abyste byli v duchu samotného designu - jednoduchý nápad a jednoduchý design a srozumitelný jednoduchý výkres by měl odpovídat. Často v tomto případě nebudou potřebné detaily - pouze izometrický pohled a dva pohledy ze strany a shora s rozměry (jako v kresbě "A").

Upozornění

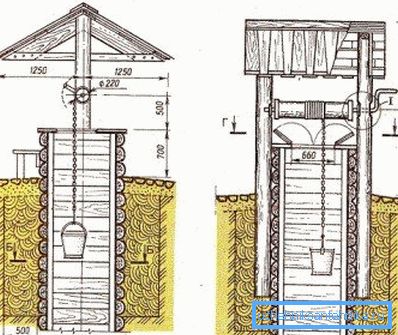

Podívejte se na variantní výkres "B".

Věnujte pozornost následujícímu bodu:

• nejdůležitější:
• střešní sloupy jsou obklopeny v zemi ochrannou vrstvou jílu; (Viz též článek Plastový poklop pro studnu: funkce instalace.)
• studna má hliněný hrad;
• celá střešní konstrukce je uložena na dvou kruhových pilířích, které jsou vedeny do země o jeden a půl metru;

• aby se zabránilo narušení ochranného uzávěru studny, měla by být celá konstrukce s perspektivou domu navržena a postavena současně;
• pokud začnete stavět střechu od začátku, kdy je zámek již na místě, ochrana bude nevyhnutelně přerušena, to nemůže být zapomenuto.

Dvě varianty výkresů

Prezentujeme dvě verze domu nad studnou, nejčastější typ hřbetu.

První možnost

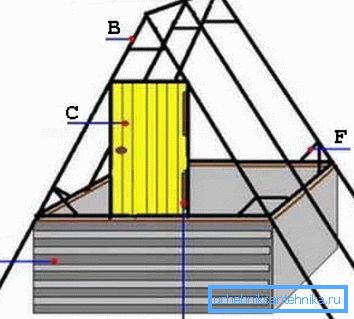

Tato možnost je postavena na dříve připraveném parapetu:

• A - dvě desky spojené navzájem, které tvoří hřeben střechy;
• B - rampy šikmé části;
• C - dveře;

• D - parapetní obložení studny, zde můžete použít libovolný materiál dle vlastního výběru, pokud byl pouze vodotěsný, jako jednu z možností - břidlice;
• Panty pro dveře;
• F - fixační - vyztužující žebra, které se také nazývají "připoutání".

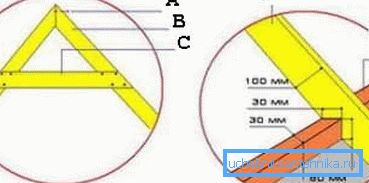

Při vytváření takových konstrukcí je třeba nejprve věnovat pozornost kloubům a přesné rychlosti závěrky všech velikostí, které jsou vyznačeny na výkresech:

• A - krokvec v horní části typu "trn-drážka";
• B - podpěrná noha;

• C - šroub, běžně používané vyztužení;
• D - noha krovu;
• E - horní ozdoba.

Druhá možnost

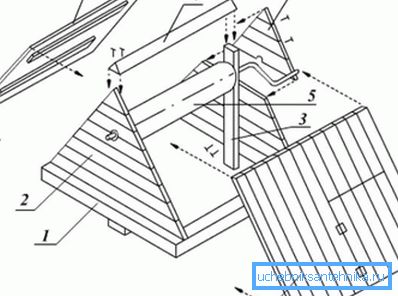

Tato možnost je tak dobře vyvinutá, že výkres sám může sloužit jako montážní algoritmus:

• 1 - dolní rám konstrukce, který je namontován na přilepeném parapetu studny;

Dobrá rada! Při výrobě bočnic a svahů doporučujeme použít kloub typu "trn-drážka". Tento typ pomůže vytvořit skutečně těsné spojení, které zabraňuje pronikání vlhkosti. Navíc nebude nadbytečné zajistit dodatečnou izolaci svahů zevnitř se střešním plstěním nebo jiným dostupným materiálem, který poskytuje dobrou ochranu a je také odolný vůči nízkým teplotám.

• 2 - strana domu, která se nejlépe shromažďuje odděleně a pak se nastaví na místě; Všimněte si, že v boční stěně je vytvořena díra pro instalaci hřídele studny;
• 3 - přídavné vyztužení žebra, hřídel vrtu na obou stranách nevstupuje přímo do bočnice, ale přes tuto tyč;
• 4 - trojúhelníkový ochranný roh nahoře;

• 5 - hřídel studny;
• 6 - boční stěna z rukojeti;
• 7 - sklon střechy, který je také sestaven samostatně a poté instalován;
• 8 - rampa s dveřmi zavěšenými v ní.

Připomínáme, že realizace tohoto projektu bude vyžadovat 24-28 šroubů (bez započtení montážních smyček).

Velmi často je jedním z hlavních komponent střechy studny nekomplikovaný dřevěný rám, který již nese svah nahoře, na bocích a na dveřích.

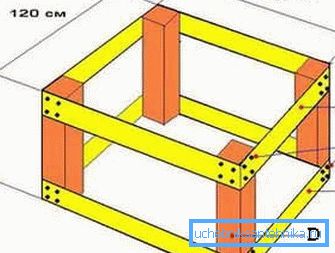

Rám se skládá pouze z 12 dřevěných částí:

• A - horní potrubí, tyto čtyři kusy;

• B - připevnění ke stojanům, pro každou pásku je potřeba 8 šroubů (celkově tedy 64);
• C - spodní potrubí, tam jsou také čtyři;
• D - rámové stojany.

Dobrá rada! Jakýkoli profesionálně vyhotovený výkres, zejména s použitím dřevěných dílů, musí nutně znamenat použití jakých nástrojů je navrženo. Pokud tomu tak není, budete se pravděpodobně muset starat o pilový kotouč, elektrický hoblík, pilovou pilu, sklápěč (to je už pro skvělou práci), kladivo, šroubovák a kleště Phillips. A nástroje, jako je hladina, tužka a páska by měla být vždy po ruce a tak.

Závěry

Navzdory jednoduchosti navržených návrhů je velmi důležité přistupovat k jejich výkresům s maximální přesností. To platí zejména tehdy, když struktura začne ovlivňovat strukturu studny samotné. (Viz též článek Dekorativní dřevěné vrty: jak se vyvádět.)

Cena chyb může být velmi neočekávaná a nepříjemná - porušení půdních vrstev, odchylka studní tvořící kroužky a v důsledku toho pokles kvality vody. Nezapomeňte se podívat na další video v tomto článku. Pomůže vám přesněji umisťovat akcenty do navrhované práce.
