Kresba studny - různé možnosti pro různé účely

Vodní studny jsou dost zvláštní, ale jedná se o celou rodinu hydraulických konstrukcí, které plní zcela jiné úkoly. Značný arzenál vybavení - od ponorných čerpadel a filtrů až po tlumící systémy s přetlakem.

Přidejte k tomu, že nejrůznější inovativní technologie založené na velmi odolných polymerních materiálech přispívají také k stále se rozšiřujícímu rozsahu předmětů, které jsou předmětem analýzy. Jinými slovy, ten, který se bude zabývat vodními studny, musí nejprve rozhodnout o svém konkrétním účelu a pak si musí vytvořit výkres budoucí aplikace.

A opět se musíte zabývat podmínkami

Dvě nejdůležitější oblasti použití těchto zařízení:

• v kanalizaci a zásobování vodou v městském prostředí;
• a ve vodovodním systému venkovského domu, kde studna slouží jako zdroj vody a je zahrnut jako počáteční spojení v celém systému.

Plastové

Instalace studny v každém případě vyžaduje značné výkopy a na záchranu se dostává plast, což se nedávno často děje ve stavbě.

Použití plastů je:

• použití materiálu, který je velmi odolný vůči jakýmkoli nárazům - od mechanického k chemickému;

• možnost zabývat se stále se rozšiřujícím rozsahem částí, které mohou uspokojit jakékoli přání a zajistit jakoukoli situaci použití;

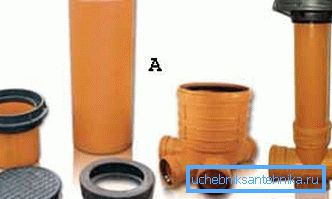

• schopnost vytvořit ty nejsložitější potrubní systémy v několika málo hodin bez svařování a kompenzačních pomůcek, po dokončení práce na zemi, která prokáže, fotografický „A“:

• A - zde, dokud všechny prvky v rozloženém stavu;
• B - a to je plně sestavená studna.

Představujeme všechny prvky takových plastových sestav, věnujeme jen pozornost skutečnosti, že rozsah a rozsah dílů může být mnohem větší:

• A - kryt;
• B - teleskopická trubice - to je přímo z neuvěřitelných příležitostí, které nabízejí nové technologie; v podstatě se dalekohled stará o všech otázce horečnatého tělesné výšce vrtu v hloubce kolektoru nebo podstykovyvaemoy vedení trubky;

• C - teleskopická manžeta;
• D - hlavní trubka z polyvinylchloridu (PVC);
• Tvorba E - dna studny, která významně závisí na jeho účelu.

Dobrá rada! Není náhodou, že se technologie PVC označují za revoluční v oblasti instalace vodovodních systémů. Ale jejich jednoduchost a mnoho nabídek na trhu může někdy hrát nešťastný vtip. Doporučujeme vám, abyste se v této oblasti zabývali pouze renomovanými organizacemi, které mají dobré zkušenosti s výstavbou komunikací pomocí PVC. Navíc ujistěte se, že prozkoumáte všechny dostupné nabídky z hlediska nákladů - cena stejných komponent se může lišit o 1,5-2 krát.

Ale blíže k diagramům a výkresům

Pokračujeme v tématu PVC, nabízíme jako první schéma konstrukci přesně tohoto materiálu, který jasně demonstruje všechny nové vlastnosti.

PVC dobře

Schéma takové studny je velmi pohyblivé při vývoji a přestavbě zařízení v závislosti na měnících se podmínkách použití:

• A je krk;
• B - potrubí o průměru 1-1,2 m pro hřídel;
• C - těsnící manžeta; Použití těchto prostředků těsnicího plastu dát „100 bodů před“ jakéhokoliv jiného materiálu, konečně zlomil tento neveselý přísloví: instalatérské práce - vědy o kloubů a spojek - byly vždy opravdu tvrdým oříškem pro montéry;

• D - těsnicí kroužek;
• E - zásobník;
• F - těsnící manžeta.

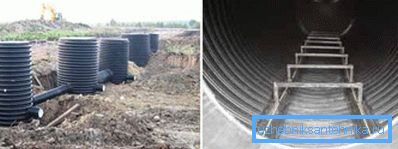

Proto na základě této sestavy můžete vytvořit následující výkres čistírny odpadní vody:

Upozornění zde:

• další výztuhy se používají k posílení polohy špičky;
• systém má vnitřní schodiště, které odstraňuje otázku servisu horního oblouku široké spodní části;
• Používají se dva potrubní systémy - hlavní a pomocné pro potírání nadměrného tlaku.

První kompletní výkres

Jako první možnost nabízíme se skrytým víkem:

• A - betonová základna;
• B - základní deska - taková organizace je dobrá, pokud se studna používá k čištění odpadních vod, přívod vody vyžaduje vážnější postoj a použití nejméně křemene;
• C - jílový hrad - pokud je studna v zemi a mimo pozemek, hrad bude muset být vyroben shora;
• D - žebříky;

• E - železobetonové nebo plastové prstence, tvořící skeletové konstrukce;
• F - kuželový kroužek;
• G - kroužek menšího průměru;
• H - opěrný prstenec a železobeton a plast umožňují vybrat různé průměry pro vytvoření takových konstrukcí;
• I - zdivo může být použito k přesnějšímu nastavení výšky;
• J - betonová roleta;
• K - poklop - dokonalé řešení, pokud chcete skrýt studnu na místě.

Druhá možnost

Tato možnost je charakterizována důkladnou a vzácnou metodou tvorby dna studny:

• A - příprava písku;
• B - vrstvy štěrku;
• C - děrovaná drenážní trubka;
• D - geotextilie jako prostředek ochrany před vlhkostí;
• E - písková náplň potrubí;
• F - odbočné trubky;
• G - pískové zásypy podél jádra studny;

• H - přídavné kroužky;
• I - tip;
• J - litinový poklop.

Třetí možnost

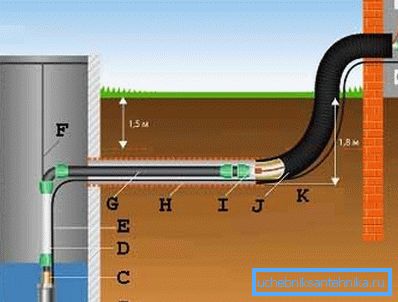

Třetí možnost platí již pro studny, které jsou zabudovány do vodovodního systému domu:

• A - dobře;
• B - ponorné čerpadlo;

Dobrá rada! Doporučujeme použít odstředivá čerpadla jako ponorná čerpadla. Jsou mnohem efektivnější při práci ve srovnání s vibračními a, což je důležité pro zvažované konstrukce, jsou opatrnější s okolní konstrukcí studny.

• C - zpětný ventil;
• D - ohebná hadice;
• Elektrický kabel s ochranou proti zamrznutí a ochranou proti vlhkosti;
• F - kabel; navrhovaný režim vyžaduje použití tohoto bezpečnostního prvku, ačkoli může existovat několik možností řešení tohoto problému;
• G - potrubí musí být umístěno pod úrovní zmrazování půdy;
• H - elektrokor - systém elektrické ochrany proti zamrznutí (podrobnosti viz schéma níže);
• I - pružná spojka;
• J - ochranné pouzdro, isoproflex doporučeno;
• K - hloubka výkopu ve schématu 1,8 m;

• L - automatická řídicí a monitorovací jednotka;
• M - síť 220/50.

Několik pomocných obvodů

Pokud jde o systémy jako vodní studny, nelze vyhnout specifikaci některých velmi důležitých uzlů:

• Za prvé, elektrický systém vytápění potrubí je velmi užitečný, sestávající z následujících prvků:

• A - ochranné pouzdro;
• B - instalační drát;

• C - tepelná izolace;
• D - topení;
• E - samotné vytápěné potrubí.

• Za druhé, aby se zabránilo nahromadění vlhkosti podél bočních stěn studny, je vhodné uspořádat vložky cementových filtračních prvků, které tvoří tři typy:

• A - přímky (šipky ukazují směr průniku vlhkosti uvnitř vrtu);

• B - šikmý, poznamenat vzestup ve směru vnitřní dutiny studny, což je zásadně důležité;
• C - kuželovitý.

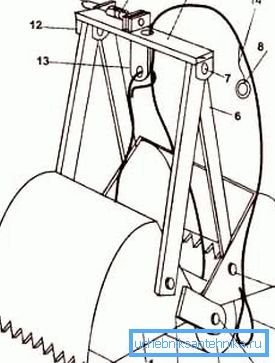

• Za třetí, pro čištění vnitřku jamky lze použít celou řadu metod a prostředků, na konci, je vždy škrabkou, vápno a schody, ale pro rozsáhlé práce je velmi užitečné, ani větší, ani menší než korby vytvořen následujícím způsobem:

• 1 - pár kbelíků;
• 2 - válec pro navíjení kabelu;
• 3 - váleček;
• 4 - kabel;
• 5 a 7 - šrouby M8, například 6 na výkresu;
• 6 - tah v konstrukci jejich 4 kusů;

• 8 - kroužek pro upevnění polohy lopaty;
• 9 - traverz;
• 10 - tlačná pružina;
• 11 - zámek tyče;
• 12 - oko;
• 13 - poluprosin;
• 14 - tenký kabel.

• Za čtvrté, takzvaný habešský může být jednodušší verzí studny, která spíše připomíná studnu a kvůli své "nenáročné" je často postavena přímo v suterénu domu. Výkresy habešské studny jsou velmi jednoduché:

• A - zpětný ventil, bez kterého nemůže dělat jediná jímka;

• B - sítko přivařeno k potrubí;
• C - točivý kužel - to není schopen vyřešit problém s vodou ve velkých hloubkách vodních nádrží, ale s povrchovou vodou (až 4 metry) to dokáže dokonale zvládnout).

Závěry

Pokyny pro vytvoření studny a typ výkresu jsou silně závislé na účelu této struktury. Samozřejmě různými způsoby můžete najít spoustu společných rysů. Ale existují významné rozdíly, především v organizaci dna.

Abyste se nezměnili v možných řešeních, nezapomeňte se podívat na další video v tomto článku, které vám pomůže systematizovat všechny znalosti.
