Korkový kohout: zařízení, aplikace, problémy

Jak se používá kuželový (korkový) jeřáb? Kde se tyto výrobky používají? K čemu slouží např. Korkový jeřáb 11B6BK DU50? Jak dobrý jsou tyto prvky ventilů v topných a vodovodních systémech na pozadí alternativ? Pokusíme se odpovědět na tyto otázky.

Co to je?

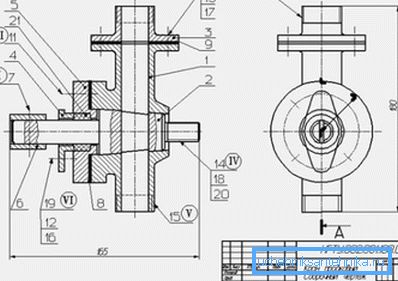

Schématický diagram a použité materiály

Toto je název uzamykacího nebo regulačního zařízení, jehož hlavním prvkem je korok - má tvar plného nebo zkráceného kužele s průchozím kanálem a přichází do kontaktu s tělem se všemi bočními plochami. Nepropustnost vody, vzduchu, plynu nebo jiného média dopravovaného potrubím je zajištěna nepřítomností mezery mezi zátkou a stěnami skříně.

Zařízení korkového jeřábu znamená značnou plochu tření a v důsledku toho značnou sílu potřebnou pro otáčení. Je zřejmé, že s velkým průměrem potrubí bude nepřijatelně velký; A nejen to: lepení povrchů dále zvýší odolnost.

Proto se pro výrobu korkových jeřábů tradičně používá koroze odolné materiály s nízkým koeficientem tření - litina a mosaz.

Upozornění: díky konstrukčním prvkům a nízké mechanické pevnosti použitých kovů průměr korkových jeřábů zřídka přesahuje 100 mm a pracovní tlak je 16 atmosfér.

Neexistují žádná pravidla bez výjimek: v případě potřeby může být korkový ventil o průměru až 200 milimetrů uveden v prodeji v ocelovém pouzdře.

Nicméně ty ventily, které se nacházejí v suterénu, má málo práce:

• Pro usnadnění otáčení trubky je použit převodovka s volantem.
• Kork je ještě vyroben z litiny: pokud jsou k sobě připevněny dva ocelové prvky, dokonce i převodovka nepomůže jejich rozbití.

Utěsnění pouzdra

Vzhledem k tomu, že ventil blokuje pohyb vody nebo plynu v potrubí - je snadno pochopitelný. A jak je zajištěna absence úniků ve vnějším prostředí?

Napětí

Zátka prochází skrz těleso ventilu. Jeho závitová stopka při utažení matice, která je zašroubována, zatlačuje víčko na tělo značnou silou. Absence mezery zaručuje nepřítomnost úniku jak ventilem přes potrubí, tak do vnějšího prostředí.

Je zajímavé, že když funguje ventil, kvalita brusných ploch se časem zlepšuje.

Jaro

Kohoutkový ventil, který je vidět na plynovém sporáku ve většině ruských apartmánů, je uspořádán poněkud jinak: kork je na těle přitlačován pružinou, nikoliv maticí. Malá upínací síla, spojená s mazáním, přináší značné úsilí, aby se zátka otočila; avšak maximální pracovní tlak konstrukce je více než malý.

Žláza

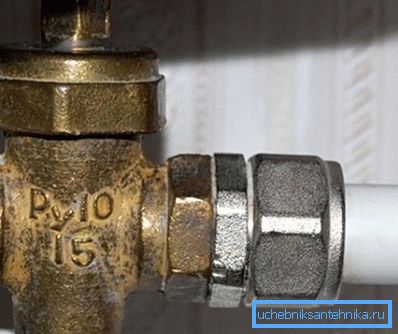

Konečně byla ve větším měřítku použita kohouta a kohoutek pro ohřev a zásobování vodou: ucpávkové těsnění kolem stopky zajistilo, že nedošlo k úniku. Obvykle se používá opletová grafitová žláza.

Způsob, jakým byl obal upnut, obvykle závisí na materiálu ventilu:

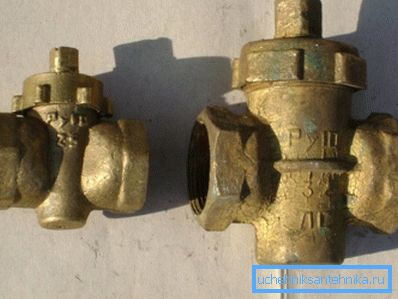

• Mosazné výrobky používaly lisovací matice.

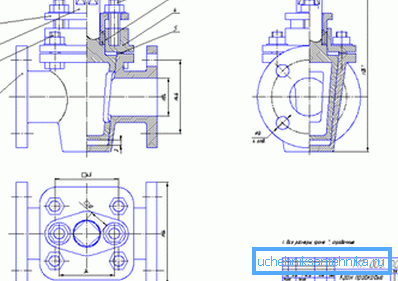

• Korkový litinový jeřáb často použil dvojici šroubů pro přitlačování průchodky k pouzdrem pouzdra, aby zalomil žlábek.

Způsoby připojení těla k potrubí

Ve skutečnosti existují pouze dva z nich:

• Příruba. Sousední příruby jsou navzájem přitahovány čtyřmi až osmi šrouby; těsnost je zajištěna paronitem nebo pryžovým těsněním.
• Se závitem nebo spojkou. Hygienický lněn a umělé těsnící materiály se používají k utěsnění.

V závislosti na jmenovitém průměru spojovacího potrubí je indikován dálkový ovladač (podmíněný průchod) ventilu. Domácí dokumentace používá metrický systém; Dálkové ovládání zhruba odpovídá vnitřnímu průměru potrubí v milimetrech. Dovážené zboží je častěji označeno v palcích:

Aplikace

Ukažme některé příklady použití korkových jeřábů v jejich různých popravách.

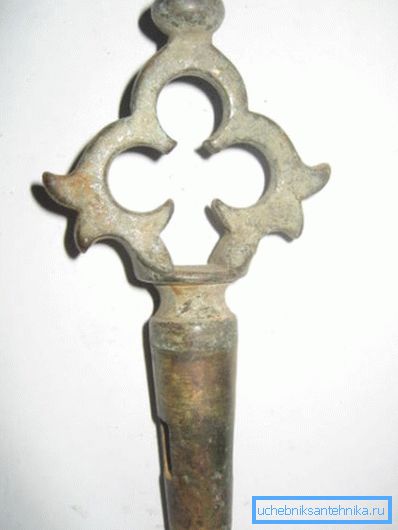

• Nejzřejmějším příkladem je kohout samovarů. Korok v něm je držen v těle jeřábu pouze svou vlastní hmotností.

• Směšovače sovětského stylu s pákovým spínačem nebyly příliš pohodlné a často proudily; ale byly prakticky nedobytné. Přestávka páky nebo korku nebyla triviální úkol.

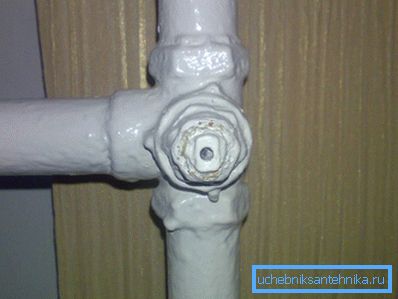

• Trojcestné uzávěry byly použity k nastavení teploty v bytech: v závislosti na poloze umožnily průtok chladicí kapaliny přes akumulátor, propojku nebo zcela zablokovaly.

Mimochodem: poslední funkce jeřábu byla příčinou zuřivé nenávisti mechaniky, která obsluhovala sídliště postavené Chruščovem. Nebylo možné okamžitě zjistit, který z nájemníků na stoupači zablokoval kohoutek.

• Již jsme zmínili plynové jeřáby sovětského typu. Korkový ventil na pozadí šroubu pak rozšířený opravdu vypadal mnohem spolehlivější a zaručil žádné úniky.

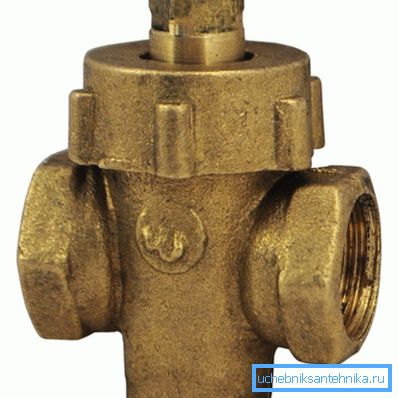

• Nakonec společně se šroubovacím ventilem byla v 60. a 80. letech minulého století nejčastějším prvkem ventilů systémů topení a zásobování vodou korková náplň. Tam bylo zejména to, že 11B6BK DU50 ventil zmíněný na začátku našeho materiálu byl masivně používán: byl namontován na vložení přívodu teplé vody a topení ve výtahových uzlech.

Silné a slabé stránky

Co vypadají korkové kohoutky ve srovnání s alternativními instalacemi?

Začněme chvály ve své adrese.

Pros

• Na rozdíl od šnekových ventilů nemusí být v určitém směru orientovány ve směru proudění vody. Uzavírací ventil nehrozí prostě kvůli jeho nedostatku.
• Přímý a široký kanál v dopravní zácpě vytváří poměrně mírný hydraulický odpor - opět na rozdíl od průchozích průchodů v šnekovém ventilu.
• Ze stejného důvodu nejsou korkové ventily nikdy ucpané měřítkem, pískem a rzi. Garbage prostě nemá nic v nich zůstat.
• Z moderních kulových ventilů se korok příznivě liší odolností proti vysokým teplotám.

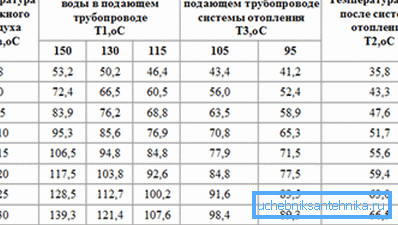

Mimochodem: 150 C, maximální hodnoty pro kulový kohout, jsou teplotní limity na přívodu vedení topného okruhu na špičce zimní zimy. Vyšší hodnoty lze dosáhnout pouze v parních topných systémech, které se v současnosti používají pouze v několika průmyslových podnicích.

Nevýhody

Zkušenosti autorů s korkovými ventily v topných a vodovodních systémech umožňují formulovat následující hlavní stížnosti:

• A litinové a mosazné ventily s dlouhým nečinným varováním. K tomu, aby je po pěti letech nečinnosti zapotřebí, je třeba vyvinout úsilí, které je schopno natáhnout nit na sgonu.
• Po známém období nečinnosti vede nejmenší obrat ventilu k úniku vody skrz žlázu. Ano, je to problém - společný pro všechny výrobky s vycpávkou; avšak u šroubového ventilu je řešeno jeho úplným otevřením. Zde musíte znovu vyplnit žlázu.
• Mimochodem, kolem žlázy: můžete ji naplnit pouze tím, že nejdříve zablokujete vodu. Jaký je důvod pro výuku? Pokud otevřete ventil pod tlakem, změna zástrčky pravděpodobně letí do tváře na přední straně průtoku vody. V nejlepším případě je studené, v nejhorším případě hořící.

Pro porovnání: ventil s mletými lícemi pro balení náplně vlastním rukama, jen aby se zablokoval.

• Neuzavírací (napínací) ventil musí být před otevřením nebo zavřením uvolněn, což je doprovázeno únikem vody. Zvláště se dotýkáte, když jste pod ventilem. Pokud neuvolníte napínací matici, existuje reálná šance, že se závit vytáhne z korku.
• Tyč pro otáčení musí být provedena s nastavitelným, houkačkou nebo (nejčastěji) plynovým klíčem. Výsledkem je, že často používané jeřáby jsou snadno rozpoznatelné zaokrouhlenou, ne-li prakticky nepřítomnou, nad tyčinkami.
• Za to všechno není cena korkového ventilu nižší a často vyšší než míčový protějšek stejné velikosti.

Závěr

Zjištění jsou spíše zklamáním. Zastaralý design již ztratil bitvu o trh s instalatérskými komunikátory a lze jej použít pouze ve vysoce specializovaných průmyslových potrubích.

V domácnostech, kde je pod radiátorem třícestný korkový ventil, doporučujeme pouze co nejdříve doporučit výměnu napájecích vedení.

Jako vždy, ve videu v tomto článku čtenář bude moci najít další tematické informace. Úspěchy!
