Dodávka vody

Existuje mnoho důvodů pro zajištění individuálního zásobování vodou v krajině. Může to být nedostatek centrálního zásobování vodou nebo nedostatečná kvalita dodávané vody, pravidelná přerušení práce veřejného sektoru.

Proto mnozí z nás provádějí výstavbu studní na místě s vlastními rukama.

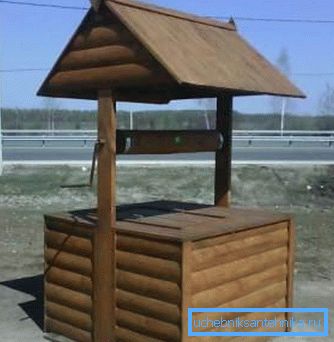

Studna je nejstarší hydraulickou konstrukcí.

Plánování zařízení

Za prvé, o tom, kdy je výběr takového zdroje zásobování vodou nejlepším řešením.

Kdy vybrat studnu

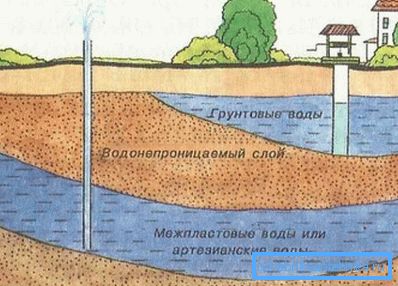

Takové předměty odebírají vodu z půdního obzoru.

Přemýšlejte, co si vybrat jako místo příjmu studny - studna nebo studna, postupujte z následujících bodů.

  1. Úroveň povodí.
  2. Plánovaný tok tekutin.
  3. Rozmanitost půdy.
  4. Dostupné vybavení a nástroje.
  5. Frekvence přerušení dodávky elektrické energie.

Ze tří vodonosných látek je jako zdroj pitné vody ve většině případů používáno médium, tj. Podzemní voda.

  1. Verkhovka (první vrstva) není pro tento účel vhodná, protože voda v ní má špatnou kvalitu a náplň čoček závisí na srážení a tání vody.
  2. Nejhlubší vrstva - artesianská, má nejlepší kvalitu tekutin. Náklady na výstavbu a údržbu těchto ploch jsou však poměrně vysoké.
  3. Proto je-li podzemní voda umístěna v hloubce 10/20 m, pak je nejlepší upřednostňovat studnu.

Stavba vrtu s vlastními rukama nevyžaduje použití speciálního vybavení a sofistikovaných nástrojů. K udržení je to jednoduché. Kromě toho, pokud není vybaven automatickými vodovodními systémy a ručně získá voda z studny, budova bude nezávislá na elektřině.

Hledejte vodu

Nejprve musíte zvolit umístění hydraulické konstrukce a určit hladinu podzemní vody na ní.

  1. Nezávisle provádět výzkum je docela obtížné.
  2. Na základě toho požádejte své sousedy. S největší pravděpodobností, pokud použijí studnu, bude její hloubka vhodná pro vaši budoucí stavbu.
  3. Když sousedé využívají studny nebo centrální zásobování vodou, je nejlepší svěřit geodetické studie místa odborníkům.

Dávejte pozor! Je nutné umístit pitnou studnu v určité vzdálenosti od kanalizačních zařízení: septiky, ulice a žumpy. Podle norem SanPiN a SNiP by tato vzdálenost měla být minimálně 20 metrů.

Návrh a materiály hydraulických konstrukcí

Ve fotografickém zařízení

Existují dva typy studní: trubkové a moje.

První z nich jsou také nazývány sloupy, takže jsou všechny známé jako "sloupy". Voda z nich je čerpána ruční pumpou. Trubkové konstrukce jsou instalovány tam, kde podzemní vrstvy neleží hluboko, jsou rychle postaveny, ale nekopávají, ale jsou vrtány. Proto je pro jejich konstrukci nezbytné vrtací zařízení.

Na tomto základě jsou nejobvyklejší důlní studny.

Tyto vodovody, které lidé používají od starověku, se skládají ze čtyř prvků.

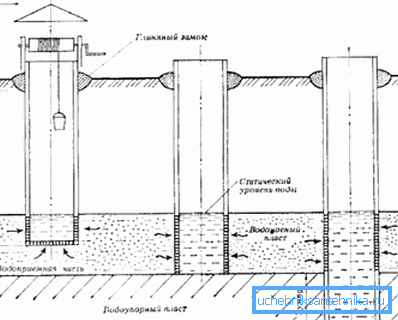

Druhy důlních vrtů.
  1. Víčko je horní (zemní) konstrukce pro studnu, určenou k ochraně vlhkosti před prachem, nečistotami, zimou, zimou atd.
  2. Důl je barel pro přepravu tekutin.
  3. Přívod vody.
  4. Sump Poslední dva prvky jsou určeny k akumulaci vody.

Existují dva typy přívodu vody.

  1. Nedokonalá (neúplná) se nazývá struktura, ve které se výstelka důlku nedostává do kontaktu s vodotěsnou vrstvou níže. Tímto řešením kapalina vstupuje do studny skrze stěny a dno.
  2. S vodotěsnou vrstvou (spodní) je umístěna perfektní (plná) obložení. Zásoby vody jsou doplňovány, v tomto případě přes stěny kufru.

Sump je jámka ve vodotěsné vrstvě horniny, navržená tak, aby zvýšila akumulaci zdroje. Stejný cíl je sledován rozšířením příjmu vody na dně.

Plná, s rozšířeným přijímačem nebo s jímkou, je optimální pro oblasti s vysokou denní spotřebou vody.

Dávejte pozor! Neměli bychom si myslet, že optimální technologie pro výstavbu studny je, když je vyšší její kapacita, tím lépe. Pokud je rozdíl mezi denní spotřebou vody a celkovým nahromaděným objemem přítoku vody významný, pak voda v ní začne stagnovat.

Pro uspořádání studny s vlastními rukama je nejlepší aplikovat v tuto chvíli kroužky z železobetonu. Z pohledu nákladů, kvality a snadnosti instalace jsou optimální neúplné důlní struktury z železobetonových kroužků. Budeme o nich mluvit.

Realizace projektu

Nejdříve budete muset vykopat hřídel a namontovat kroužky.

První metoda

Prsteny postupně padnou na místo, když jsou podkopány.
  1. Zpočátku namontujte betonový prstenec z betonu ve vybraném místě.
  2. Dále, zevnitř a zevnitř stěn vyberte půdu.
  3. Aby nebylo nutné vyměnit půdu prstencem, můžete nejdříve vykopnout otvor o požadovaném průměru, který má hloubku 50/70 cm, a pak dát kroužek.
  4. Pokud je půda volná - vyberte půdu od středu k okrajům. Když je půda pevná - nejdříve vykopněte spodní okraj kroužku a poté vyčistěte střed.
  5. Během odstranění země, pod její hmotou, kruh začne klesat. Jakmile je úplně na svém místě, položte druhou část studny a upevněte ji první.
  6. Když se z betonových kroužků staví studna, aby se spoje mezi nimi staly vzduchotěsné, položte je konopným lano.

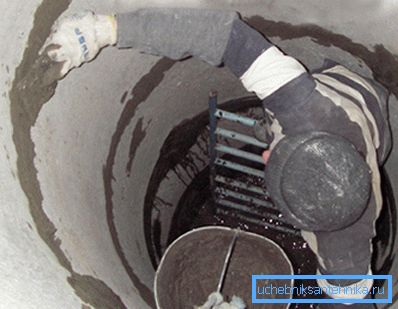

Utěsněte spoje mezi kroužky roztokem.
  1. Úseky sloučenin, které se nacházejí nad vodní hladinou, vyplňují směs cementu a písku.

Dávejte pozor! Při sestavování pitné vody nepoužívejte směsi (roztoky, tmely, tmely), které obsahují toxické chemické složky. Zkazí chuťové vlastnosti vody a znemožňují jejich spotřebu.

  1. Na volné půdě je problém upínání jednoho z horních kroužků běžný. To znamená, že když je dolní vrstva spuštěna, horní část zůstane na svém místě. To vede k vytvoření mezery.

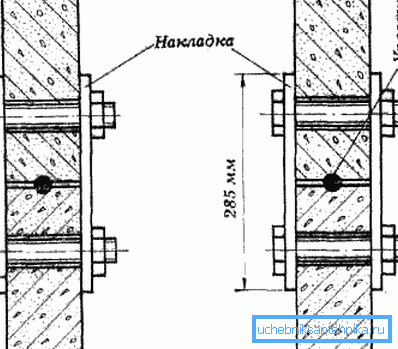

Svaz kroužků.
  1. Aby se tomu zabránilo, po montáži musí být kroužky vzájemně spojeny čtyřmi ocelovými plechy, které jsou rovnoměrně rozmístěny. To poskytne příležitost zabránit vzniku mezery v konstrukčním kmeni, což je obzvláště důležité při stavbě kanalizace.
  2. Tyto desky jsou upevněny na betonové kroužky pomocí ocelových šroubů nebo konzol přes předem připravené otvory.

Druhá cesta

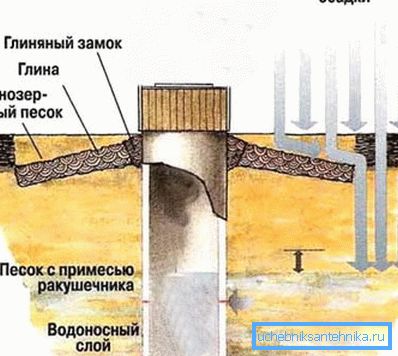

Konstrukce betonové studny druhou metodou.
  1. Je vhodný pro tuhé půdy, kdy je minimální nebezpečí uvolnění stěn obličeje.
  2. Metoda je charakterizována skutečností, že důl nejprve vykopá a pak do něj vstupují betonové kroužky. V tomto případě by měl být průměr jámy zvětšen o 20/30 cm. Po namontování kroužků zásyp.
  3. Práce je pozastavena, když voda aktivně začne proudit do dolu a tři nebo více pramenů se tvoří na dně.

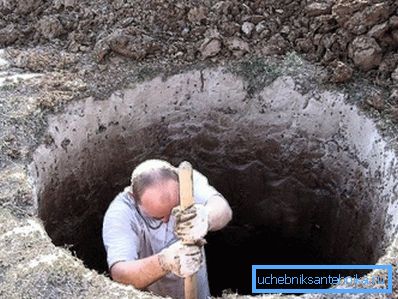

Nejprve musíte vykopat důl.
  1. Potom vyčerpávejte veškerou kapalinu a vyjměte asi 4/5 skalních kbelíků.
  2. Potom vypněte čerpadlo, zakryjte studnu a počkejte 12 hodin.
  3. Poté vyčistěte nahromaděnou vodu a vyčistěte spodní část hřídele (při zapnutém čerpadle) tak, aby byly viditelné vodící klíče.
  4. Poté opět pokryjte studnu po dobu 24 hodin.

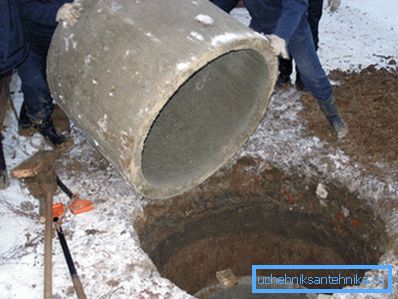

Prstence z betonu spadnou do připraveného příkopu.
  1. Pak opět vyčerpávejte vodu a začněte vybavovat spodní filtr.

Bezpečnost

Když stavíme dobře s vlastními rukama, nezapomeňte na základní bezpečnostní opatření.

  1. Budete pracovat v hluboké jamce. Teplota v ní je výrazně nižší než na povrchu. Aby nedošlo k přílišnému ochlazení, pravidelně si užívejte přestávky. V průběhu jejich vzestupu na vrchol.
  2. Nejnebezpečnější jsou plynové kapsy, můžete na ně klopýtat, ponořit se do hlubin země.

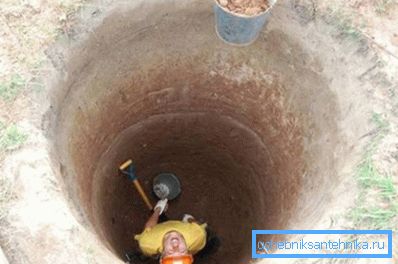

Pracujte pouze v přilbě.

Dávejte pozor! Jak se tomuto problému vyhnout? Vstoupit do dolu s hořícím hořákem nebo třískem. Sledujte oheň - dokud neustále hoří, vše je v pořádku. Když rychle vyjde, okamžitě vystupte nahoru a dobře větrujte hlaveň studny. Tuto operaci můžete provést ventilátorem nebo domácím vysavačem vybaveným dlouhou hadicí.

  1. Ujistěte se, že pracujete v přilbě a pečlivě zkontrolujete sílu použitých lan a spolehlivost držáků kontejnerů pro vykopané půdy. Dodge v úzkém dolu z těžkého předmětu, který padá z velké výšky, nemůžete. Bez řádné ochrany můžete být zraněni.

Další práce

Chcete-li zvýšit efektivitu studny a její estetiku, budete muset provést následující kroky.

Dolní filtr

Zařízení tohoto prvku závisí převážně na složení půdy a rychlosti plnění studní vodou.

  1. Když se na spodní straně konstrukce nachází spousta kapalné nečistoty a voda se hromadí rychle, pak musíte nejdříve uspořádat dřevěné podlahy s otvory nebo mezery mezi deskami.
  2. Dále položte polštář štěrku nebo sutiny ve 2/3 vrstvě.
  3. Dno vrstev o tloušťce 10 cm musí být nalito z nejjemnějšího materiálu.
  4. Poté se nalije 10 cm drceného kamene střední velikosti.
  5. Horní vrstva polštáře ve stejné výšce by měla sestávat z největšího materiálu.
  6. Když hornina na dně miny zůstane hustá, nemůžete udělat paletu desek.

Spodní filtr je vynikající zařízení pro další čištění vody vstupující do studny.

Wellhead a zdobí dobře

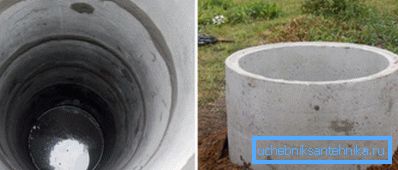

Kryt by měl vyčnívat 60/80 cm nad zemí.

Základ důlků musí být vytvořen v průběhu vývoje. Za tímto účelem umístěte horní vrstvu betonových kroužků tak, aby se zvýšila nad úrovní terénu o 60/80 cm. Aby nedošlo k usazování nečistot, prachu a usazenin v jímce, zakryjte ho materiálem odolným proti vlhkosti a vytvořte 20 cm hliněnou dlažbu kolem budovy .

Aby vrata nesla nejen funkční, ale i dekorativní zatížení, musí být vybavena nástavbou a podšívkou. Během prvních 10/12 měsíců by se nemělo dělat, protože by se mělo vyskytnout zmenšení kroužku.

Po uplynutí určitého časového období můžete využít doplněk a dekoraci - postavit dům a obložit ho, nebo jednoduše vybavit krásný baldachýn nebo střechu. Otázka, kolik stojí budování dobře, závisí do značné míry na této části práce. Koneckonců zdobení studny může zahrnovat použití přírodního kamene, umělecké kování a další drahé materiály.

Závěr

Účinně pracovat dobře na místě, můžete si postavit. Hlavním úkolem je přesně dodržet stavební techniku ​​a zvolit správné místo pro stavbu. Podívejte se na video v tomto článku. Poskytne vám mnoho dalších znalostí.
