Konstrukce: co potřebujete vědět

Stavba studny je jedním z hlavních a nejdůležitějších částí technické části projektu pro výstavbu konstrukce. Pro kompetentní vypracování takového projektu je nutné pochopit součásti tohoto návrhu a jeho účel.

Budeme mluvit o tom, z čeho se dobře skládá a jak se jeho části vzájemně ovlivňují.

Zařízení studny

Obecná ustanovení

Jak je známo, každá konstrukce začíná konstrukcí a jednou z nejdůležitějších otázek, na které je třeba odpovědět jako výsledek projektové práce, je konkrétní pohled, který bude mít artesiánský návrh studny..

Rozvíjet a upřesňovat návrh budoucí struktury v souladu s jedním nebo jinými specifickými podmínkami vrtání charakteristickými pro danou oblast.

Konečným cílem je dokončit úkol, tedy:

• Dosažení konstrukční hloubky dna, které umožní počítat s plánovaným objemem vody za jednotku času po celou dobu předpokládané životnosti.
• Úspěšný objev aquifer. To je nezbytnou podmínkou pro správné fungování stavby, protože nejen tok průtoku, ale také kvalita vyrobené vody bude záviset na tom, jak dobře se provádí otevírání a vývoj vodonosné vrstvy;
• Dosažení možnosti realizace celého komplexu plánovaných prací včetně výzkumu, průzkumu, těžby atd.

Současně ovlivní konfigurační a konstrukční parametry libovolných jamek následující faktory:

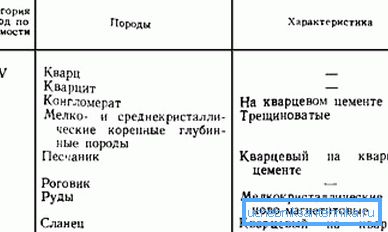

• Vybrána podle údajů geologického průzkumného způsobu vrtání a průchodu problémových úseků úseku. Použité zařízení a složitost opevnění kufru pomocí obalů, manžet, žláz a dalších zařízení budou záviset na použitém vývoji horniny;

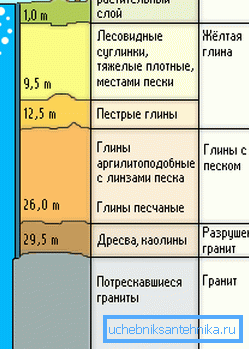

• Složitost a rysy struktury geologického úseku. Je důležité vzít v úvahu všechny možné komplikace spojené s problémovými oblastmi a rysy plemene v nich. Je nutné ihned zvolit vrtací zařízení a metody izolace nevyužitých produkčních útvarů, jakož i metody ochrany hřídele před zhroucením, sesuvy půdy a přetečení;
• Účel studny. V závislosti na extrahovaném minerálu se konstrukční zařízení může velmi lišit, včetně hloubky, průměru, použitých materiálů, zařízení atd. Samostatná skupina se skládá z výzkumu, inteligence, parametrických a jiných speciálních objektů;
• Způsob otevírání podzemní vrstvy. Důležitým faktorem, který určuje strukturu a konstrukci výrobních a filtračních trubek, jímky, samopřípravky a mnoha dalších částí studny.

Dávejte pozor! Návrh zařízení musí být v souladu s pravidly a předpisy přijatými v usneseních Gosgortekhnadzor Ruské federace, jakož i požadavky na ochranu podloží a životního prostředí. Projekt budoucího zařízení podléhá povinnému schválení kontrolními orgány, zejména v okresním úřadu Gosgortekhnadzor Ruské federace a SES.

Pro interval produktivní tvorby se volba a zdůvodnění konstrukce sníží na zajištění nejlepších podmínek pro proudění vody.

Tato konkrétní část studny by měla být schopna řešit tyto problémy:

1. Poskytování a realizace nejlepších podmínek pro rozvoj a odvodnění výrobní nádrže (vodní nádrže);
2. Stanovení parametrů pohřbu objektu ve vodní vrstvě horniny, která může poskytnout nejproduktivnější dlouhodobou produkci pitné vody;
3. Vysoce kvalitní efektivní izolace produktivní vrstvy ze sousedních a blízkých vodních nádrží, aby se zabránilo přetečení a míchání vody;
4. Ochrana produktivní vodní nádrže před škodlivými účinky cementové kaše používané při cementování nebo úplné snížení účinků tohoto vlivu na propustnost vodní nádrže.

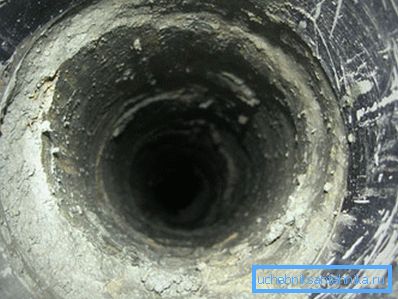

Pro stanovení základních parametrů konstrukce a nezbytných opatření při stavbě studny je provedena studie geologického úseku, podle výsledků kterých se vyvozují závěry týkající se umístění a charakteristik hlavních intervalů, které je třeba izolovat skříní.

Mohou to zahrnovat intervaly katastrofických akvizic, vysoce plastické jíly, vrstvy nesoucí soli, vodonosné vrstvy, volné horniny a intervaly s neslučitelnými podmínkami vrtání.

Sloupec skříně

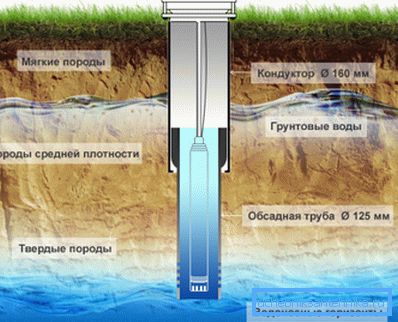

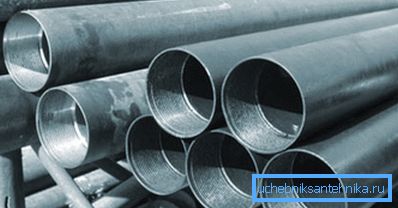

Řetězcový plášť je systém trubek, které jsou spuštěny do vrtu, aby ho posílily, a aby izolovaly nebezpečné vrstvy a vrstvy s nekompatibilními podmínkami vrtání. Jedná se o jeden z hlavních systémů pro navrhování těžby, a ne jen studny.

Podle jmenování a zařízení existují čtyři hlavní typy skříně:

1. Směr Toto je jméno nejvyššího potrubí, které je instalováno primárně na ochranu ústí konstrukce před erozí a sesuvy půdy;
2. Dirigent Může začít konstrukce, hraje roli směru a může pokračovat. Používá se k ochraně horních volných vrstev úseku před kolapsem, k izolaci podzemních vodních nádrží a také k instalaci výpustného zařízení na vrtu (pokud je to nutné);
3. Středně pokročilý. Používá se, když vzniknou komplikace v procesu vrtání hlubších vrstev pro upevnění a izolaci překrývajících se intervalů, jejichž podmínky vrtání jsou neslučitelné s podmínkami vrtání následných vrstev horniny. S průchodem stejného typu se nepoužívají trvanlivé a stabilní vrstvy;
4. Provozní. Spodní část sloupku, která slouží k získání vody a izolaci nežádoucích obzorů.

Na zařízení řídícího místa může být použito betonové sklo z materiálu ZhB kroužků nebo odlitku. Použití ocelového pláště s velkým průměrem je také povoleno.

Pro jejich instalaci je vyvrtána díra s hloubkou 4 až 8 metrů na úroveň výskytu odolných půdních hornin, které jsou nejčastěji vodotěsnou podrážkou pro horizont podzemní vody.

V otvoru je instalována trubka o požadované délce a průměru, po níž je prostor mezi stěnami potrubí a otvorem naplněn štěrkopískem a cementovou maltou, aby se eliminovala možnost přetečení vodovodního potrubí a podzemní vody písčité formace.

Dále se vyvíjí místo v hloubce 50 až 400 metrů a další sloupec je instalován ve vrtané vrtu - vodič - sestávající ze svařovaných ocelových trubek. Vnitřní prstenec je také cemented lepším izolovat problémové oblasti.

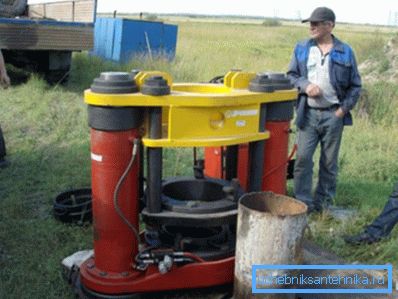

Pak se pokuste vyvrtat důl do konstrukční hloubky. Pokud toto selže, šnek leží na komplikovaném horizontu a je nutné překrýt nepředvídané nebo neplánované exploatativní výrobní vrstvy, potom se do hlavně zasadí středový sloupec.

Poté se proces může opakovat několikrát a počet mezilehlých sloupců se v tomto případě zvyšuje.

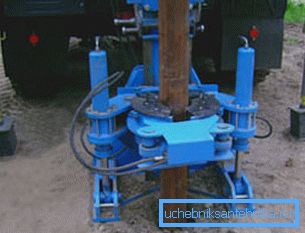

Konečně, po dosažení hloubky konstrukčního spodního dílu je v jímce instalována výrobní šňůra, která je určena přímo pro extrakci a extrakci fosilní vody na povrch.

Na spodku boty je zóna s perforací potrubí (filtrační kolona) a cementový kámen, který slouží ke sběru a filtraci vody z vrtu z velkých částic horniny.

Dávejte pozor! Mezera skříně je rovněž opatřena cementovou kaší, u které je na spodním konci trubky vytvořena cementová manžeta, která zabraňuje pronikání roztoku do vodonosné vrstvy. Pro cementaci horních trubek se pro tyto účely používají speciální těsnění.

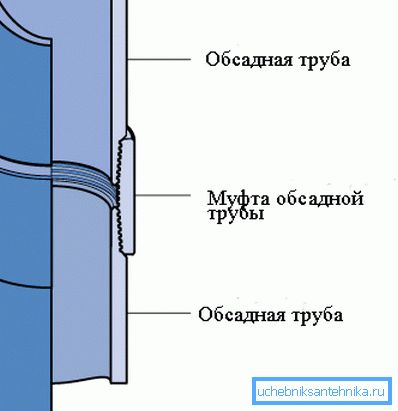

Trubkové spoje v sloupcích se vyrábějí pomocí závitových spojů s vícesměrnými závity. Pro klouby sloupů lze použít různé adaptéry s kónickou částí, v tomto případě je použití vycpávkových skříní volitelně.

Povolení

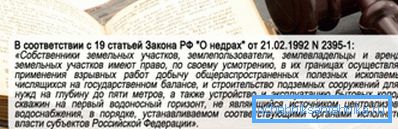

Pokud se rozhodnete vybudovat studnu na vlastním webu s vlastními rukama nebo za účasti profesionální organizace, budete potřebovat povolení.

Lze říci jinak: těžko se vám podaří vrtat artesiánskou studnu sám a vrtná společnost nebude ani diskutovat o možnosti začít pracovat v nepřítomnosti tolerantních dokumentů.

Chcete-li je získat, kontaktujte místní úřad - geodetické centrum. Geocenter vaší oblasti zváží vhodnost vrtání a pokud nemáte alternativní zdroje zásobování vodou, bude vám nejspíše uděleno předchozí povolení.

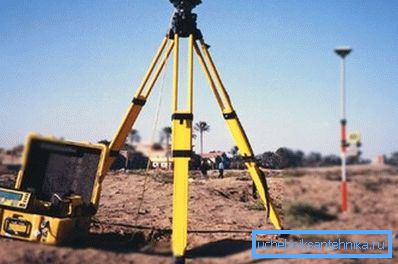

Dále provedete všechny druhy kontrolních orgánů, které budou studovat terén a posoudit vodní rezervy v této vodonosné vrstvě, s přihlédnutím k již postaveným a používaným vrtům.

Budete potřebovat informace o nadcházejících pracích a činnostech: návrh a hloubku studny, její přesné umístění na místě, odhadované množství čerpané vody a technologie vrtání.

Na základě informací, které poskytnete, rozhodne odborný tým, zda je dostatek zbytkového průtoku zdroje, aby vyhovoval vašim potřebám vody, aniž by nepříznivě ovlivnil fungování ekosystému regionu.

Pokyn také zahrnuje testování vaší schopnosti poskytovat potřebnou sanitární a technickou bezpečnost území (možnost vytvoření zóny vyloučení kolem vrtu, pohyblivé septiky, kanalizace, kompostovací jámy a parkoviště) mimo tuto zónu.

V důsledku toho, po úspěšném dokončení všech fází registrace, dostanete povolení a licenci pro studnu. Licence uvádí jméno, adresu a charakteristiku studny, jelikož se jedná o kapitálový objekt, jehož cena může přesáhnout náklady na obytné nemovitosti. Po dokončení stavby vám bude vydán technický pas do studny.

Závěr

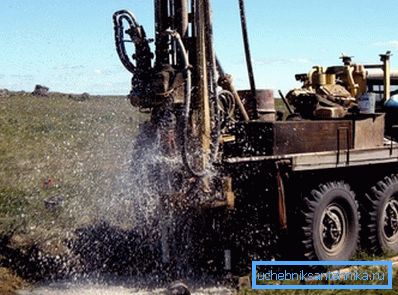

Návrh studny a její konstrukce jsou vzájemně propojeny a základní etapy přípravy na výstavbu hluboké vodní struktury (více než 30 metrů). Při práci by se měly brát v úvahu všechny nuance geologického průřezu a možné nebezpečí kontaminace a přetečení vody a měla by být vyvinuta opatření k vyloučení tohoto nebezpečí. Video v tomto článku vám pomůže pochopit téma podrobněji.
