Kohoutková mosazná vodovodní baterie s odnímatelnou kování

14-09-2018
Dodávka vody

Počet komunikačních systémů v moderních obytných budovách je velmi vysoký a některé z nich vyžadují instalaci vodovodních armatur. Jedním z důležitých prvků je kohoutek, který vám umožňuje dávkovat tekutinu. Na rozdíl od kohoutu je tento spotřebič schopen dodávat pouze teplou nebo studenou vodu.

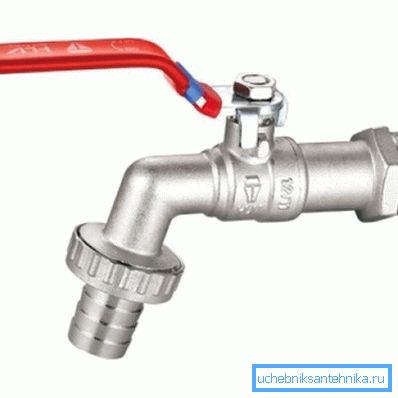

Na fotografii je zobrazen nástěnný ventil s armaturou.

Výhody a nevýhody mechanismu míče

K vodovodním kohoutkům a toaletním kohoutkům, jejichž hlavní součást má sférický tvar, jsou zejména poptávka. Tato popularita je dána především řadou výhod produktů. Nicméně spolu s pozitivními aspekty by měly být považovány za negativní.

Seznam výhod

  • Nejjednodušší konstrukce neznamená přítomnost složitých součástí, takže spolehlivost výrobků je velmi vysoká.
  • Nízká cena tohoto typu skládacích výrobků umožňuje výrazně rozšířit spotřebitelské prostředí.
  • Vzhledem k malému poloměru otáčení páky může být po několika sekundách proveden nouzový uzávěr.
  • Při provozu těchto jeřábů můžete vizuálně určit úroveň překrytí kanálu posuvu.
  • Rozsah použití je poměrně široký, což znamená, že produkt je rozšířený.
  • Možnost instalace ručně je další výhodou, protože v tomto případě je možné ušetřit finanční prostředky.

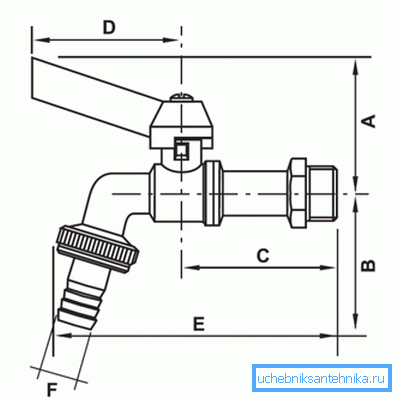

Výkres výrobku: boční pohled.

Některé nevýhody

  • S nízkou kvalitou pracovního prostředí mohou produkty selhat, zvláště pokud se dlouho neotáčely.
  • Dlouhodobé vystavení korozi obvykle způsobuje poškození povrchu hlavního prvku, takže kohout začne procházet vodou i v uzavřené poloze.
  • Nedoporučuje se instalovat toto zařízení do místností, kde je možné snížit teplotu na mínusové značky.

Doplněk! Prezentované výrobky mají dutiny umístěné mezi tělem a kuličkou, což vede k usazování pevných částic v této zóně. Tento stav nepříznivě ovlivňuje sedlové kroužky.

Popis principu fungování

Každý kulový mechanismus má ve skříni speciální ventil, ve kterém je vyvrtán průchozí otvor. Jeho průměr odpovídá velikosti připojeného potrubí, a proto je při plném otevírání nepozorováno žádné snížení průtoku. To znamená, že voda proudí stejnou rychlostí a se stejným tlakem.

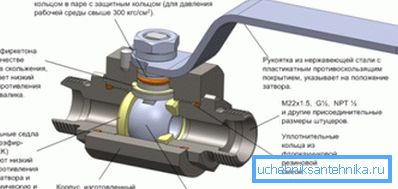

Schéma pro lepší pochopení principu fungování.

Při otevírání osy otvoru a potrubí se shodují a po otočení o 90 stupňů se oblast průtoku zcela překrývá. V tomto případě vzniká bariéra ve formě bočních stěn koule v cestě pohybu vody. Pokud se páka otáčí o 45 stupňů, bude tok tekutiny prováděn ve zkráceném režimu.

Jako těsnicí vrstva pro mezeru mezi pouzdrem a leštěným povrchem pohyblivého zařízení se používají koncové kroužky, jejichž přitlačení je zajištěno speciálními pružinami nebo spojovacími šrouby.

Takové výrobky v životních podmínkách mohou být instalovány na umyvadlo. Řízení průtoku se nejčastěji provádí pomocí páky.

Technické informace

Pro hodnocení produktu je nutné se seznámit s technickými vlastnostmi jednoho modelu populárního výrobce. Takové zařízení se obvykle používá jako vodovodní armatura, která je instalována na potrubích horké a studené vody.

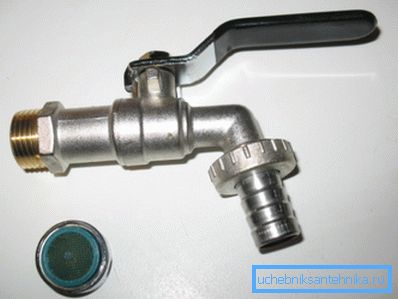

Odnímatelná armatura je umístěna bezprostředně po ohýbání.

Pokud jde o procesní linky, jeřáb tohoto typu může být instalován na prvky, které provádějí přepravu plynů a kapalin. Pro připojení hadice má odnímatelnou armaturu. Všechny výrobky musí odpovídat bodům stanoveným v GOST 19681.

Charakteristický Indikátor
Nominální tlak 1,6 MPa
Průtok při nízkém provozním tlaku 0,07 l / s
Přibližná životnost 20 let
Těsnost spojů > 0,4 MPa
Průměrný zdroj 4000 cyklů
Jmenovité rozměry ? a? centimetr
Zkušební tlak 2,4 MPa
Síla působící na páku

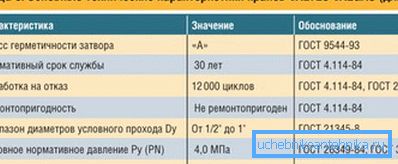

Technické charakteristiky výrobků používaných pro plyn.

Výrobky zařízení

Tento prvek vodovodních armatur se obvykle skládá ze značného počtu součástí, ačkoli to je zařízení, které není příliš složité.

Následující část popisuje základní součásti, které hrají důležitou roli ve fungování produktu.

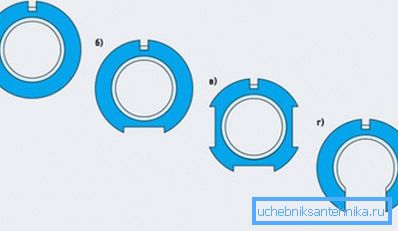

Možný průřez kulových ventilů.
  • Bydlení obsahuje vnitřní části, chrání je před vnějšími vlivy. Je vyrobena z poniklované mosazi.
  • Kulový kohout je hlavní prvek, který se používá k otevření a vypnutí toku. Je vyrobena z měděné slitiny s chromováním.
  • Sedlové kroužky Vyrábí se na bázi teflonu, který navíc obsahuje uhlík a elastomer.
  • Sklad Jedná se o kinematický prvek, který přenáší sílu z hnacího mechanismu.
  • Těsnicí kroužky vám umožní zlepšit těsnění. Hlavním materiálem je pryž.
  • Konektor hadice z eloxované oceli - Jedná se o kus v podobě rukávu, který je nezbytný pro připojení k potrubnímu systému.
  • Víčko matice se týká prvků závitového potrubí pro provedení spirálového přenosu.
  • Siluminová klapka pomocí upevňovacího šroubu můžete provádět základní akce na překrytí vody.

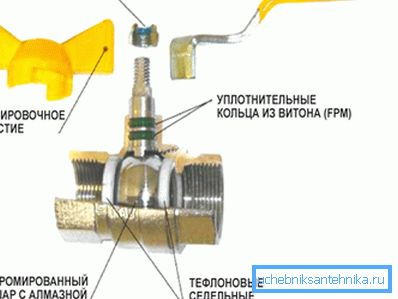

Demonstrace hlavních komponent konstrukce.

Pozor! Spolu s tímto produktem je obvykle dodáván speciální ABS plastový rozmetadlo. Samotný materiál je pryskyřice odolná mechanickému poškození.

Celkové rozměry

Pro lepší pochopení parametrů se navrhuje podívat se na zvláštní tabulku, ve které jsou uvedeny základní údaje pro modely s kuličkovým spojením. Velikost závitu je obvykle označena zlomek, ale v tomto případě je lomítko vynecháno.

Závit Vzdálenosti v milimetrech
Od okraje rukojeti k centrální ose ventilu Ze spodní části trysky k centrální ose Od horní části rukojeti ke středu kanálu
1 2 56 48 49
3 4 56 57 52

Pokyny k instalaci

  • Spojení výrobku s trubkami by mělo být provedeno s použitím fluoroplastových materiálů pro zhutňování, aby se zlepšila těsnost.
  • Při instalaci se nedoporučuje používat klíče typu páky, které patří do kategorie nad druhým číslem. Náraz je povolen přímo na šestiúhelníku trysky.
  • Upevnění flexibilních hadic na armatury by mělo být provedeno pomocí tradičních šroubových svorek. Použití různých typů vodičů v tomto případě není povoleno.
  • Instalací ventilu nemůžete překročit maximální možný točivý moment. Pro výrobky s vláknem? - 30 Nm a pro závitové připojení v přírůstcích? - 40 Nm.

Doporučení k použití

  • Výrobky musí být používány za určitých tlakových a teplotních podmínek. Tyto údaje jsou obvykle uvedeny v popisu technických charakteristik výrobků.
  • Nepoužívejte přístroj, pokud je matice upevňující rukojeť v oslabeném stavu. V opačném případě by mohlo dojít k selhání zásob.

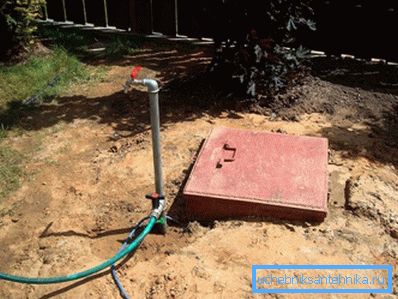

Demonstrační jeřáb namontovaný na ulici.

Možné závady

Nejčastěji dochází k úniku spojky, což je způsobeno především špatným utěsněním spojů během montáže. Problém můžete vyřešit výměnou těsnění, ale bude muset rozebrat.

Únik kapaliny může také dojít z podélné matice. V tomto případě lze předpokládat, že těsnící těsnění je poškozeno. Po výměně výrobku obvykle funguje normálně.

Pokud proudí přímo z podstavce, pak s vysokou pravděpodobností můžeme mluvit o opotřebení ucpávkového těsnění, což znamená, že bude vyžadována úplná výměna jeřábu.

Doprava a skladování

  • Výrobky tohoto typu by měly být skladovány v obalech, ve kterých byly dodány na spotřebitelský trh. Hlavní podmínky vyžadující shodu jsou uvedeny v bodech GOST 15150.
  • Pokud jde o přepravu hotových výrobků, měla by být prováděna v přísném souladu se stejnou technickou dokumentací jako v předchozím odstavci.

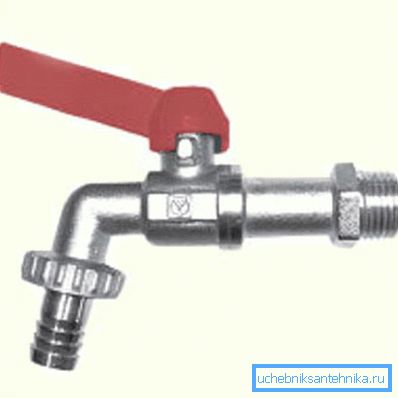

Předvedený kohout se závitovým připojením?

Jako závěr

Nahoře byla uvedena instrukce pro seznámení se skutečností, že tyto kohouty pro analýzu tekutin z vodovodních systémů a dalších komunikačních sítí. Při prodeji obvykle označených symbolů. Příklad: KV 15 DN15. To znamená, že je nabízen určitý typ vodovodního kohoutu o jmenovitém průměru 15 mm. Další podrobnosti se odrážejí v videu v tomto článku.
