Kabelová jámka: vlastnosti zařízení a technologie instalace

Pro zajištění přístupu k vodičům, telefonním sítím a jiným dálnicím pro účely kontroly a opravy je instalován betonový nebo plastový kabel. A pokud byly pro výrobu takových konstrukcí použity dřívější těžké moduly vyrobené z železobetonu, dnes jsou nahrazeny lehkými pouzdry vyrobenými z technopolymerů.

Níže uvádíme konstrukční vlastnosti těchto výrobků, popisujeme jejich hlavní výhody a instalační technologii.

Vlastnosti zařízení

Výstavba

Jak jsme uvedli výše, telefonní jamky kabelových kanálů a dalších vodičů se používají při pokládce komunikace.

Vykonávají dvě hlavní funkce:

• Za prvé, instalace takového zařízení umožňuje přístup k položeným vodičům bez výkopu. Chcete-li zkontrolovat stav vodičů, zjistěte výskyt nárazu nebo opravy, není třeba vykopávat výkop. Stačí otevřít poklop a jít dolů do komory.
• Za druhé, moderní vrtací kabely mají poměrně prostornou vnitřní komoru, ve které lze umístit pasivní zařízení.

Na základě toho se používání těchto produktů provádí při pokládce téměř jakékoli komunikační sítě.

K dnešnímu dni existuje mnoho úprav takových studní.

Obecná schéma jejich návrhu však zůstává nezměněna:

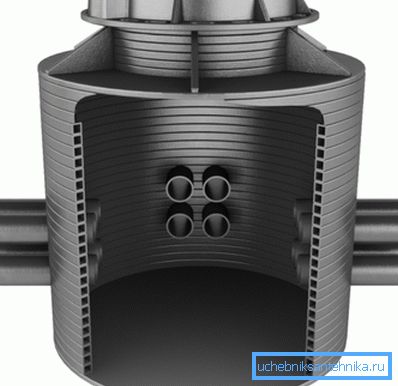

• Základem těla je velký objem, vyrobený z betonu nebo plastu (PVC, polystyren, polyetylén atd.). Plastické modely jsou zpravidla dostupné s výztuhami, které poskytují zásobu mechanické pevnosti.
• Klíčová část je namontována na povrchu. Šachta obvykle obsahuje základnu a krycí vršek, který se buď opírá zpět nebo odšroubuje.

Dávejte pozor! Některé studny pro kabelové kanály jsou vybaveny dvěma poklopy: vnější a vnitřní. Současně je na vnitřní poklop nainstalován zámek s tajemstvím, který lze otevřít pouze speciálním klíčem.

• Kufr s poklopem studny spojuje ústa. Design krku může být také odlišný, ale v každém případě je dostatečně prostorný, takže můžete jít dolů na dráty.
• Řada modelů je k dispozici bez krku vůbec. V tomto případě je poklop okamžitě upevněn na trupu.

Hlavní odrůdy

Pokud jde o typologii, dnes vyrábí průmysl řadu úprav produktů tohoto typu.

Níže uvádíme pouze ty nejžádanější:

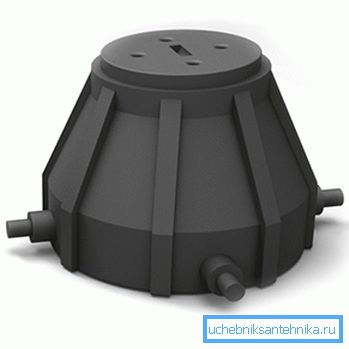

• KKT-1 a KKT-2 - se používají jako univerzální systémy pro sledování studní. Používají se pro pokládku standardních komunikací s nízkými páry v soukromém sektoru (KKT-1) a pro umístění pasivních zařízení (KKT-2).

• CODE - používá se pro pokládku optických sítí. Komora vrtu je určena k instalaci optických spojů, stejně jako k uložení zásoby optických vláken.
• KKTM je studna pro nízké telefonní sítě. Může být vyroben jak s válcovým tělesem (KKTM-1), tak s prodlouženým dnem pro uložení různých zařízení (KKTM-2).
• KKS - řada betonových vrtů pro kabelovou komunikaci. Všechny výrobky se vyznačují vysokou pevností a bezpečnostní rezervou. Může být použit jak v obytných oblastech, tak v průmyslových provozech.

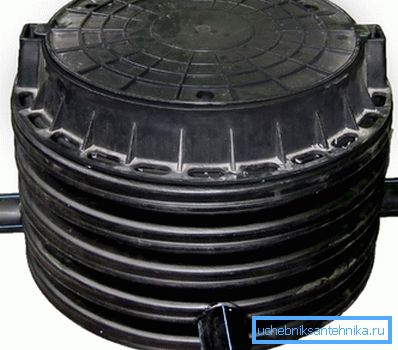

Zvláštní místo v tomto seznamu je také obsazeno kabelovými jamkami pro napájecí kabely. Jejich design zajišťuje maximální úroveň elektrické bezpečnosti díky použití moderních izolačních materiálů.

Výhody plastů přes beton

Navzdory všem odrůdám plastové výrobky dnes postupně nahrazují betonové vrty v mnoha oblastech.

Existuje několik důvodů:

• Nejprve mají nižší specifickou hmotnost s srovnatelnými mechanickými vlastnostmi.
• Za druhé, jejich design je charakterizován vysokou těsností.
• Použité materiály jsou chemicky inertní (nerozkládají se pod vlivem půdního roztoku), trvanlivost a šetrnost k životnímu prostředí.

Dávejte pozor! Nízká pórovitost poskytuje odolnost proti negativním teplotám přibližně 50 let. Současně toto období nezávisí na počtu zmrazovacích cyklů, což je velmi důležité pro centrální Rusko s nestabilním klimatem.

• Plastičnost materiálu umožňuje výrobu vrtů prakticky jakékoliv velikosti a také umožňuje realizaci různých technických řešení (spoje, technologické otvory apod.).
• Cena plastových studní je také poměrně cenově dostupná.

Montážní technika

Aby kabelové připojení dobře vydržela co nejdéle, musí být instalováno správně.

A s jistými dovednostmi to můžete udělat s vlastními rukama:

• V první fázi vykopáme jámu, jejíž rozměry odpovídají rozměrům studny.
• Na vyrovnaném dně výkopu usneme vrstvu písku a zhutíme ho ručními nebo elektrickými tampery. Tloušťka vrstvy by měla být nejméně 15 cm.

Dávejte pozor! V místech s vysokou vlhkostí půdy nebo blízkými přítoky podzemní vody doporučuje instrukce namontovat pod výrobek betonovou základnu o tloušťce až 150 mm.

• Na připravenou základnu jsme postavili studnu.
• Aby se zabránilo jeho "výstupu", když je půda zaplavena, nalijte betonovou "kotvu". Pro odlitky používejte beton třídy B15 a vyšší.
• Pokud je v konstrukci tzv. Ložná komora, vyplníme ji betonem a to.
• Po závěrečném zarovnání začneme vyplňovat mezery mezi stěnami jámy a studní. Naplníme písečnou směs půdy ve vrstvách o rozměrech 20 cm s povinným zhutněním.
• Pokud je hrdlo v oblasti přepravního zatížení, vyplňte betonovou oblast. Za tímto účelem instalujeme bednění po obvodu koruny, do níž nalijeme beton.
• Namísto slepé plochy můžete použít silniční desku s otvorem odpovídajícího průměru.

Závěr

Použití betonových a plastových kabelových vrtů je přinejmenším proto, aby se ušetřila energie při pokládce komunikace. Po správném vybrání konstrukce a její instalaci podle výše uvedených doporučení budeme schopni na jedné straně poskytnout přístup k kabelům a na druhé straně je spolehlivě chránit před vnějšími vlivy. Video v tomto článku obsahuje podrobnější informace o konstrukčních a provozních vlastnostech podobných výrobků.
