Jeřábový spínač se sprchovým koutem: učení se konfigurovat a

24-01-2018
Dodávka vody

Pokud plánujete odstranit základní chyby v instalatérské soupravě, potřebujete znát zařízení sprchového kohoutu. Tento uzel se používá velmi aktivně, a proto nutnost jeho přizpůsobení vzniká se záviděníhodnou pravidelností.

V našem článku popisujíme hlavní typy takových zařízení a také popisujeme, jak je můžete vrátit do práce, aniž byste přilákali specialisty k práci a ne utrácejí peníze na úplnou výměnu mixéru.

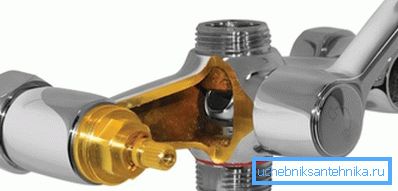

Tyto stránky mohou mít jinou strukturu, a proto musí být také opraveny různými způsoby.

Základní konstrukce

Dnes se pro zlepšení směšovačů používají různá zařízení: pohodlné setrvačníky, automatické spínače, LED kohoutky a sprchové hlavice atd. Celkový návrh takových zařízení však zůstává nezměněn.

Obsahuje:

  • Jeden pákový kohout nebo dva samostatné skříňové jeřáby pro teplou a studenou vodu.
  • Ventil, který přepíná tok buď do sprchy nebo do hubice.

Na konstrukci tohoto místa se zabýváme podrobněji.

Spínač "výtok - sprcha" může být velmi odlišný. Můžete porovnat hlavní typy podle tabulky:

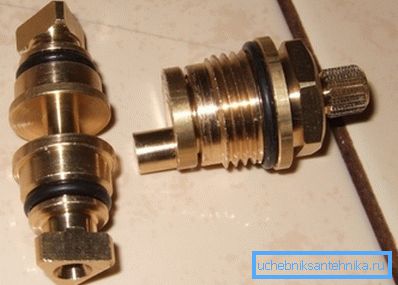

Přepínací prvky cívky
Typ přepínače Vlastnosti zařízení
Cívka
  • Předtím se používá téměř všude, nyní se používá pouze u některých tenkostěnných modelů.
  • Otočný knoflík je umístěn mezi ventily jeřábu a uvnitř konstrukce je namontován mechanismus, který je v zásadě podobný jeřábu pro směšovač.
Sharovy
  • Často instalované v rozpočtových modelech se dvěma jeřáby.
  • Na spuštění průtoku je zodpovědná kulová vložka, upnutá v horní a spodní části s teflonovými kroužky.
  • Koule je poháněna tyčí, které je spojeno pákovým setrvačníkem.
Tlačítko / výfuk
  • Tyto spínače jsou vybaveny značkovými kohouty s pákovými kohouty.
  • Uvnitř je kazeta, která je poháněna tlačítkem na horní straně zařízení.
  • Namísto kazety se někdy používá pružinové tlačítko s těsnicími kroužky.

Dávejte pozor! U většiny modelů je při vypnutí vody automatická aktivace a kazeta se přepne na výtok.

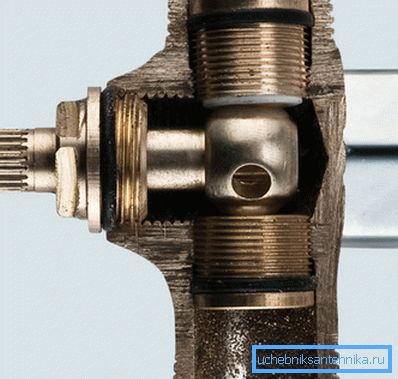

Fotografie spínače koulí v sekci

Kromě modelů uvedených v tabulce můžeme také zmínit kuchyňskou baterii se sprchovým koutem. Tento návrh však vyhovuje popisu pouze podmíněně (přepínač je instalován na samotném výtoku a spuštění režimu sprchování, stačí vyndat hadici), takže zde tato zařízení nebudeme považovat.

Odstraňování problémů

Opravte kulový kohout pro sprchu

Jak jsme uvedli výše, spínací jednotka "sprchového hrdla" je velmi náročná na údržbu a nastavení. Takže dokonce i kvalitní výrobky mohou nakonec začít unikat, takže budeme muset řešit problémy s vlastními rukama.

V této části budeme diskutovat o tom, jak opravit takové přepínače, a začít nejčastějším - míč.

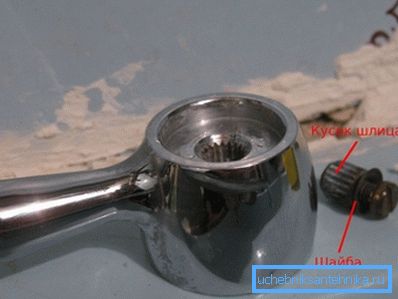

Vyřazený setrvačník se zajišťovacím šroubem

Pokyny k odstranění úniku z kulového ventilu mezi sprchou a výtokem doporučuje provést následující kroky:

  • Začněte překrývání vody na stoupači. To se provádí tak, aby se během práce nedotklo jednoho z setrvačníků a nevyvolalo povodeň.
  • Potom odšroubujte spodní matici a vyjměte hubici. Před odpojením kohoutku z kohoutku ve sprše položíme hadr pod jeho základnu tak, aby voda z potrubí netekla k podlaze.
  • Opakujte manipulaci, odšroubujte držák a vyjměte sprchovou hadici.
  • Potom vyjměte obložení a šroubovák odšroubujte šroub, který upevňuje spínač setrvačníku.
  • Vyjměte setrvačník a kryt, který kryje tyč.

Nyní je náš jeřáb plně připraven k opravě:

  • Pro začátečníky se můžete jednoduše pokusit utažení horní a spodní pojistné vložky. To se provádí pomocí šestihranného klíče (nejčastěji se používá klíč 12 mm, ale někteří výrobci mají ořechy jiné velikosti).
  • Pokud tah nepomůže, úplně odšroubujte pojistnou vložku a pak vyjměte kuličku otvorem na přední straně směšovače.

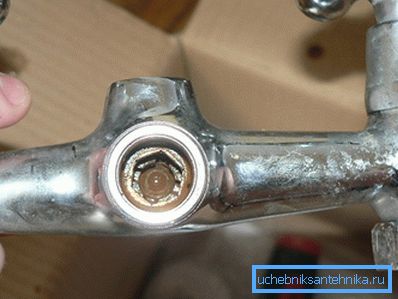

Utahování těchto šestihranných vložek můžete provést bez výměny kroužků
  • Provádíme výměnu teflonových kroužků (jejich cena je poměrně malá, ale je důležité zvolit model, který přesně odpovídá velikosti mixéru), po kterém je míč vrácen na místo.
  • Namontujte upevňovací vložky na své místo a upněte míč tak, aby se míč pohyboval malým úsilím.
  • Kontrolujeme těsnost dodáním vody. Je-li vše v pořádku, nainstalujeme setrvačníky a vrátíme výtok a sprchu na místo.

Dávejte pozor! Ruční kolo by mělo být umístěno na vodítkách tak, aby při zapnutí sprchovací rukojeti "vypadalo" nahoru a po zapnutí výtoku dolů.

Oprava tlačítek

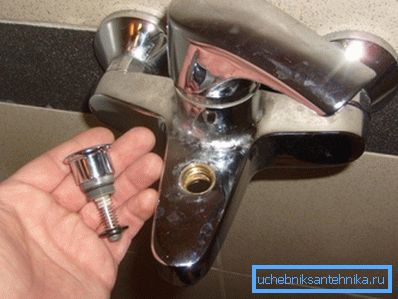

U některých modelů je tlačítko zcela jednoduše odstraněno.

Tlačítka s tlačítkovými knoflíky jsou považována za "křiklivější", ale mohou být opravena:

  • Nejprve odstraníme všechny dekorativní kryty z kohoutku a odšroubujeme sprchovou hadici.
  • Poté odpojíme adaptér tlačítkem od samotného kohoutu pomocí nastavitelného klíče.
  • Dále rozložte uzel, odstraňte z něj centrální kazetu nebo ventil a vyjměte knoflík s pružinou.

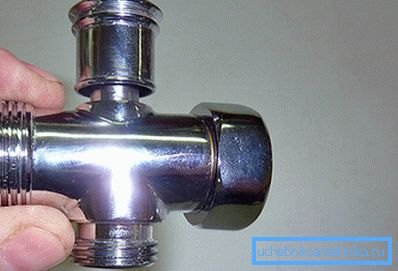

Demontovaný adaptér

Poté můžeme mít několik možností opravy:

  • Pokud je pružina zlomená nebo ztrácí pružnost, vyměňte ji za novou.. Při absenci náhradního dílu se můžete dočasně dostat ze situace tím, že pod šroubem umístíte další těsnění, aby se snížila dráha pružiny.

Dávejte pozor! V případě potřeby může být pružina vyrobena nezávisle na krátkém kusu ocelového drátu.

  • Pokud problém není na jaře, ale v samotném ventilu, je nutné vyměnit kroužky.. Chcete-li to provést, odstraňte staré kroužky ze slotů a na jejich místo nainstalujte nové.
  • Ale modely kazet jsou prakticky nemožné opravit, takže je třeba je vyměnit.

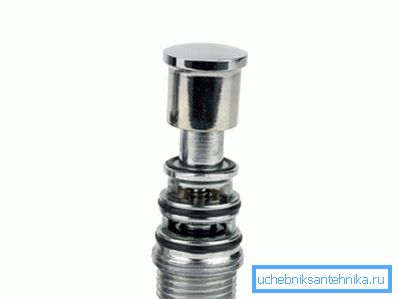

Tlačítko s O-kroužky

Poté sestavujeme celou konstrukci v opačném pořadí, připojujeme vodu a kontrolujeme práci opravované jednotky.

Závěr

Uvedené tipy, jak rozdělit baterii do sprchové kabiny nebo běžnou baterii v koupelně, budou velmi užitečné: po jejich následném postupu budeme schopni obnovit systém co nejdříve a současně ušetřit na instalatérských poplatcích (viz také článek Jak a vysokotlaký ventil).

No, pokud chcete dokonale zvládnout popsané techniky, pak před uplatněním poznatků získaných v praxi doporučujeme sledovat video v tomto článku.
