Jeřábové zařízení: seznamte se s populárními návrhy

Tématem tohoto článku je jeřábové zařízení. Seznámíme se se zásadou provozu a zařízením několika typů jeřábů a bran. Kromě toho musíme prozkoumat typické problémy těchto výrobků a jejich řešení.

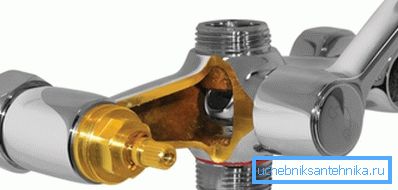

Míchačky

V nejběžnějších moderních bateriích se používají ventily a ovládací prvky tří typů:

1. Šroubové jeřáby.
2. Keramické Kranbuksy.
3. Keramické kazety, které umožňují nastavit teplotu a tlak vody jednou pákou.

Pro objasnění: Záměrně neovlivňujeme exotické druhy mixérů s elektronickými termostaty. Je nepravděpodobné, že osoba, která nemá odborné dovednosti, přijde s nápadem na opravu takové složité techniky.

Podívejme se na návrh a vlastnosti všech tří řešení.

Šroubujte kranbuksa

Voda se překrývá s ventilem, který je namontován na gumě, který se opírá o sedadlo v tělese směšovače.

Ventil může mít dvě verze.

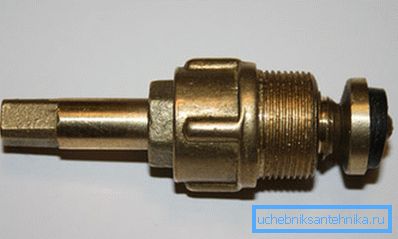

• Tradičním řešením je pohyblivý ventil zasunutý do drážky duté závitové tyče.. Když je ventil zachycen v dříku, těsnění se bude otáčet, přilne k sedadlu, což povede k jeho rychlému opotřebení.

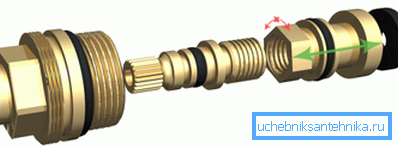

• Novější konstrukce - šestihranný ventil, který je vytlačován otočnou tyčí z tělesa nápravové skříně. Těsnění podél celého zdvihu ventilu se pohybuje přísně postupně.

Je zřejmé, že v obou případech musí být stopka utěsněna: když je ventil otevřený, vytvoří se v těle jeřábu přetlak.

Stonka je uzavřena jedním ze dvou způsobů:

1. Ucpávkové ucpávky Epiploon je utažen podložkou zespodu a maticí-epalničkou zhora. Tato schéma těsnění se používá pouze v krabicích s ventilem, který je zasunut do drážky stopky.
2. Gumové těsnící kroužky. Ve skutečnosti, většina v současné době na prodej Kranbuks se odkazuje na tento typ.

Jaké problémy jsou typické pro šroubovací krabice? Je těžké je odstranit vlastními silami?

Nuance: cena šroubů kranbuksy - od 35 do 45 rublů. Pokud nejbližší klempířství nemá o-kroužky nebo žlázu, místo dalšího hledání je jednodušší změnit pouzdro.

Keramické kliky

Zařízení keramického jeřábu je zásadně odlišné od šroubu, přestože je plně kompatibilní.

• Voda se otevírá a uzavírá společným posunem zemních keramických desek s řezy.
• Těsnost mezi místem tělesa mísiče a deskami je zajištěna prstencovým pryžovým nebo silikonovým těsněním.

Za normálních provozních podmínek jsou keramické krabice mnohem odolnější než šroubové krabice a vždy dokonalou vodu. Jejich poruchy jsou spojeny pouze s odpadky, které spadly do desek: pokud se pokoušejí aplikovat značnou sílu, jsou odštěpeny buď okraje zářezu, nebo výčnělky, u nichž se jedna z desek otáčí, když je jehně (ruční jeřáb) vypnuto.

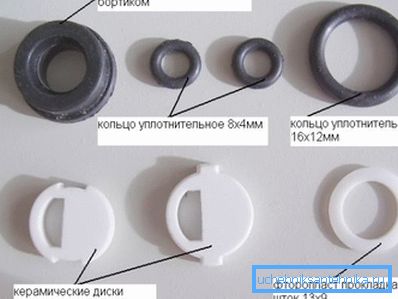

Bohužel, pokyny pro odstraňování problémů v tomto případě se dají nahradit celou nápravovou skříň. Keramické desky nejsou široce dostupné.

Důležité: problém písku a stupnice v potrubích je řešen jednou provždy instalací hrubých filtrů u vchodu do bytu.

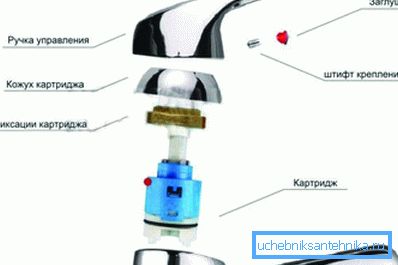

Kazeta

Schéma jeho práce se liší od principu působení keramické krabice se dvěma znaky:

1. Pohyblivá deska se neotáčí kolem své osy, ale volně se pohybuje v rovině.
2. Drážka v ní není kombinována s jedním, ale se dvěma otvory v dolní keramické desce - pro přívod studené a horké vody, resp.

Pro posunutí desky se skládá pohyblivě namontovaná plastová páka. Problémy s provozem kazety v tomto případě buď vznikají kvůli nečistotám v potrubí nebo kvůli nadměrné síle působící na páku. Je lepší zapomenout na zvyk blokovat vodu s prudkým tleskem ruky na rukojeti.

Jaké jsou přestávky v kazetě:

• Plastová páka, na kterou šroub upevňuje rukojeť.
• Plastové svorky drží horní keramickou desku.
• Konečně, když se pokusíte uzavřít kazetu přilepenou nečistotami, můžete samořeznou desku.

Stejně jako keramická kranbuksa, kazeta se zcela změní, když se rozbije.

Jak to udělat?

1. Vytáhneme plastovou zátku zatlačenou do rukojeti.
2. Odšroubujte upevňovací šroub skrývající se pod ním. Může mít plochou hlavu, šroubovák Phillips nebo šestihrannou hlavu.
3. Odšroubujte dekorativní matici z těla mixéru. Samozřejmě, aniž byste použili nějaký nástroj: Chrom je snadno přerušen.
4. Již pomocí nastavitelného nebo otevřeného klíče odšroubujeme mosaznou matici, která drží kazetu, odstraňte samotnou kazetu a vydejte se do obchodu k výměně.

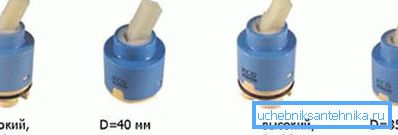

Dávejte pozor: kazety jsou vyrobeny o velikosti 28, 35 a 46 milimetrů. Abyste se nemuseli mýlit při nákupu, vzali s sebou vzorek.

Vent

Z ventilů používaných v bytech a soukromých domech jsou nejčastější:

• Šroubový ventil.
• Korkový ventil.
• Kulové kohouty.
• Trojcestné ventily (korkové a kulové).

Šroub

A popis zařízení a typické problémy šroubových Kranbuks plně platí pro šnekové ventily.

Samostatně stojí za zmínku jen několik bodů:

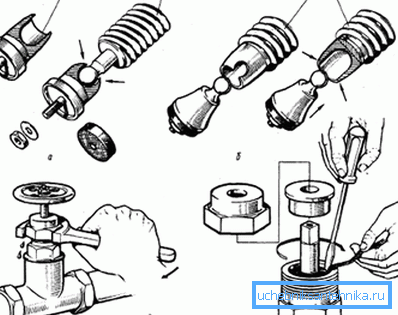

• Prostor pod sedlem se obvykle stává kapsou, ve které se hromadí nečistoty. Pokud dojde k prudkému poklesu tlaku ve vodovodních kohoutech - je nutné blokovat stoupačku, odšroubovat hlavu ventilu a podívat se do jejího těla.
• V 80. letech vytvořila obskurní domácí podnik velkou šarži ventilů s kónickými mosaznými ventily. Když se pokusíte zavřít vodní ventil často těsně klíny; Kroužením stonky je pravděpodobné, že jej zvracíte ze zbývajícího sedla ventilu. Při první příležitosti je lepší vyměnit ventil tohoto designu.
• Pokud není těsnící klapka ventilu, není nutné vždy plnit. Často stačí odšroubovat jehnětko, dokud se nezastaví: závit na tyči zatlačí ucpávku skrz podložku umístěnou pod ní.

Cork

Voda se otevírá a zavírá otáčením korkového tělesa s otvorem. Voda je udržována na zemních plochách zástrčky a krytu.

Absence netěsností na tyči je poskytována jedním ze dvou způsobů:

• Upevněte korku na tělo maticí na stopce.
• Ucpávkové ucpávky

Jediný problém konstrukce korku, který lze odstranit samostatně, je únik žlázy. Pro jeho balení musí být voda na obou stranách ventilu propláchnuta - jinak bude vždy pravděpodobné, že zátka, která není zadržena olejovým těsněním, bude vytlačovat při nejmenším posunu.

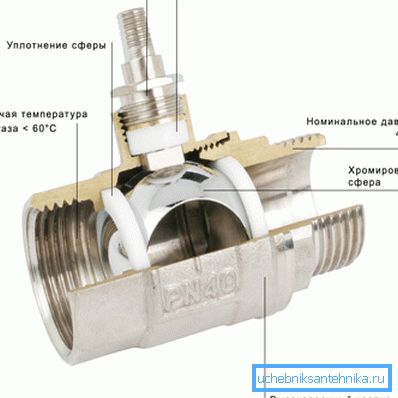

Ples

Jak je kulový kohout - nejspolehlivější a trvalejší zástupce ventilů?

Jeho zařízení se podobá korkovému ventilu, ale s několika konstrukčními změnami.

• Cork je kulička s dokonale upraveným povrchem.
• Těsnost není zajištěna lapnutím na tělo, ale dvojicí fluoroplastových nebo teflonových kroužků.
• Tyč je uzavřena pryžovým nebo polymerovým kroužkem.

V závislosti na účelu se může zařízení s kulovým ventilem značně lišit:

1. Tělo může být sklopné (podpatky nebo závitové) a celá svařovaná.
2. Přístup k potrubí může být nit (vnitřní nebo vnější), příruby pro trubky nebo trubky pro svařování.
3. Sedla míče mohou být zatížena pružinou, aby kompenzovaly jejich opotřebení.

Zvědavě: někdy je mezi míčem a sedlem záměrně ponechána malá mezera. Kulička je tlačena na sedadlo tlakem pracovního média.

Jediným typickým problémem kulových ventilů je tok dolů, který je eliminován utažením matice nebo navíjením pásky FUM pod ním.

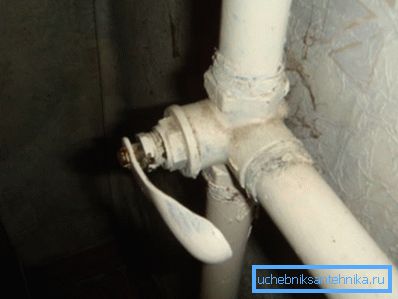

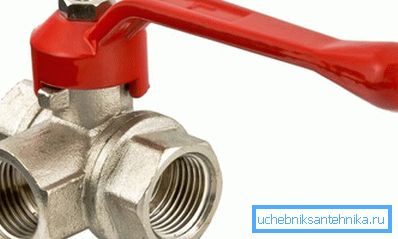

Tři způsoby

Jaký je návrh a účel třícestného jeřábu? Účelem je přesměrovat tok pracovního média na jedno z připojených potrubí. Například třícestný ventil instalovaný na připojení přívodního potrubí k chladiči a propojkám je schopen řídit topné médium tepelným médiem buď přes propojku nebo přes baterii, čímž se nastaví stupeň vytápění místnosti.

Zařízení třícestného ventilu a jeho typické závady zcela duplikují zařízení a závady ventilů odpovídajících typů. Rozdíl mezi nimi je pouze v počtu kohoutků a tvaru řezu v dopravní zácpě nebo kouli.

Závěr

Doufáme, že naše krátká exkurze do ventilového zařízení pomůže čtenáři odstranit většinu svých závad. Video v tomto článku, jako vždy, mu nabídne další tematické materiály. Úspěchy!
