Jeřábem 11b38bk a jeho vzdálenými příbuznými

V tomto článku se musíme seznámit s několika domácími jeřáby. Významně se liší v materiálu a designu. Kombinovali jsme je v jednom materiálu na jednom základě - blízkém alfanumerickém označení.

Terminologie

Nejprve se seznámíme se základními pojmy týkajícími se konstrukčního provádění bran.

• Šroub se nazývá kohout, který blokuje vodu otáčením šroubové tyče s pohyblivým ventilem na konci. Ventil je přitlačován k sedlu a uzavírá se v něm.
• Cork ventil blokuje potrubí otočením kuželového jádra průchozím otvorem. Pro tento typ ventilů je nutná poměrně velká síla pro změnu polohy zástrčky.

Dávejte pozor! Větší jeřáby jsou často vybaveny mazacím systémem, který snižuje tření mezi zástrčkou a pouzdrem.

• Sharovy Jeřáb se liší od korku ve tvaru šroubu (míč namísto zkráceného kužele) a přítomnost těsnicích sedel vyrobených z materiálu s nízkým koeficientem tření - fluoroplast nebo teflon.
• Tři způsoby nazvaná kohouta, která má tři výstupy pro pracovní prostředí. V závislosti na poloze uzávěru mohou vytvářet různé konfigurace, které přesměrovávají toky ve správném směru.

Dovolte mi, abych vám představil

Brána 11b38bk

Před námi je korkový třícestný ventil určený k instalaci manometru. Cena - 130 - 200 rublů, v závislosti na verzi. Materiál těla a korku - mosaz.

Všechny typy jeřábů 11b38bk - napětí. To znamená, že ventil je utěsněn pouze tím, že se zástrčka připevní k tělu maticí na průchozí dříku; ucpávka chybí jako třída.

Na prodej najdete několik verzí jeřábu:

1. S nebo bez rukojeti.
2. Se závity DU15 a M20x1.5.

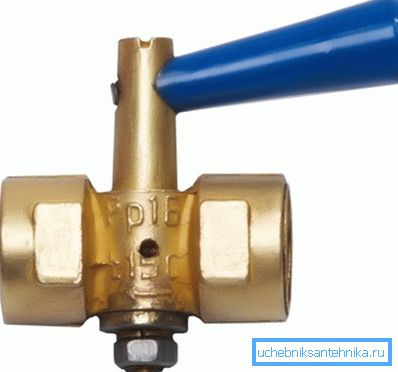

3. S odtokovým otvorem pro odlehčení tlaku a přírubou pro připojení zkušebního manometru.

Gate 11ch38p

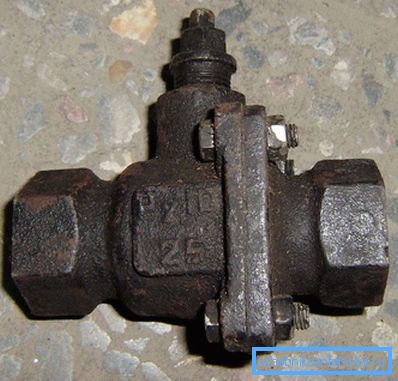

Crane 11ch38p - poněkud exotický hybridní kulový kohout s litinovým krytem.

Představujeme vlastnosti tohoto typu produktů.

O jeřáku je zvědavé, že pozná pár věcí.

• Výrobci je nabízejí pouze pro připojení, s vnitřními trubkovými závity na obou stranách.
• Těsnost ventilu podle GOST 9544 - 2005 odpovídá třídě C. Z praktického hlediska to znamená, že v uzavřeném stavu může ventil legálně mírně otravovat. U kulových kohoutků obecně není typické.
• Tyč je vyrobena pod rukojetí, ale není součástí sady.

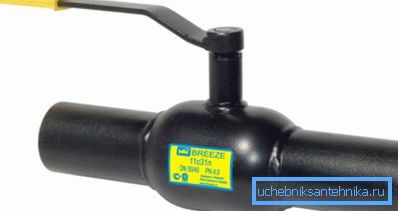

Gate 11s31p

Crane 11s31p také odkazuje na míč, ale velmi odlišný od jeho relativní 11ch38p.

Upozornění: pro kompenzaci opotřebení ventilových sedel se pod nimi instalují talířové pružiny z nerezové oceli.

Gate 11s321bk

Crane 11s321bk - poněkud exotický korkový ventil určený pro práci v plynovodech při okolní teplotě do +70 stupňů.

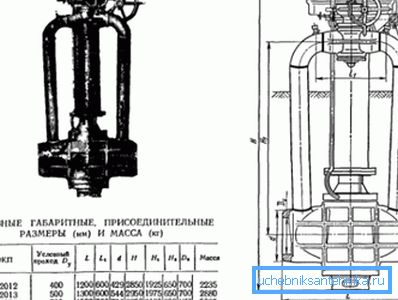

Rozměry jeřábu - DU400, DU500 a DU700; hmotnost - od dvou do pěti tun. Vzhledem k tomu, že s takovými rozměry je samozřejmě nemožné otáčet jeřábovou zátkou vlastním rukama, návrh je doplněn šnekovou převodovkou a mazacím systémem pro zástrčku. Připojení potrubí - svařované.

Zvědavé rysy produktu:

• Jeřáb je namontován přísně svisle. Tento pokyn se týká potřeby pravidelné údržby převodovky.
• Její tělo je vybaveno obtokem, který vyrovnává tlak na obou stranách trubice. Pobočka je dodávána s vlastním jeřábem.
• Tělo jeřábu je vyrobeno z uhlíkové oceli, korok je z litiny.

Gate 11s32p

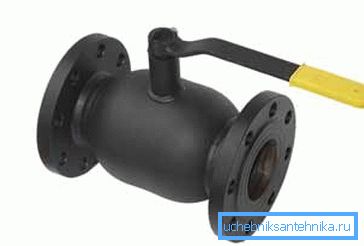

Jeřábový jeřáb 11s32p je téměř úplně totožný s 11s31p, který jsme již přezkoumali:

• Ventil je konstruován jako kulový ventil s ventilem z nerezové oceli a fluoroplastickým těsněním.
• Velikost - od 15 do 300 milimetrů.
• Pracovní tlak - 25 nebo 40 atmosfér.
• Těleso je celosvařená ocel.
• MTBF je nejméně 7000 cyklů.

Hlavní rozdíl spočívá pouze v způsobu připojení potrubí: v tomto případě jsou k tomu dodány příruby. Na jedné straně zajišťují rychlou demontáž s možností výměny ventilu (a to bez nutnosti úplného odtoku potrubí); na druhé straně je potřeba předem přizpůsobit potrubí jeřábu.

Gate 11s33p

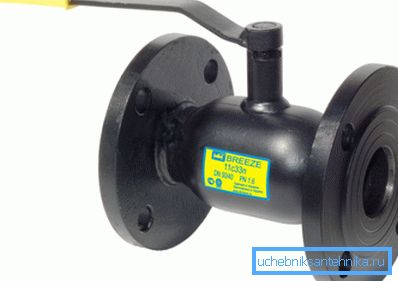

Kulový ventil 11s33p - téměř úplný duplikát předchozího produktu.

Je to skoro proto, že:

1. Jeho montážní velikost je nastavena tak, aby odpovídala rozměrům ocelové západky 30s41nzh. Tato funkce umožňuje namontovat jej na místo ventilu bez stlačování přírub trubek.
2. Pracovní tlak je o něco menší než u dvojčetek - pouze 16 kgf / cm2.

Závěr

Samozřejmě v rámci tohoto článku jsme uvažovali jen o malém počtu uzavíracích ventilů vyráběných domácím průmyslem. Jako obvykle najdete další materiály, které naleznete v tomto článku. Úspěchy!
