Jeřáb s montáží: zařízení, aplikace, typické problémy

01-02-2018
Dodávka vody

Co lze použít škrtící ventil? Jaký je návrhový výkon? Mají tyto jeřáby typické chyby? Pokuste se odpovědět na tyto a další otázky.

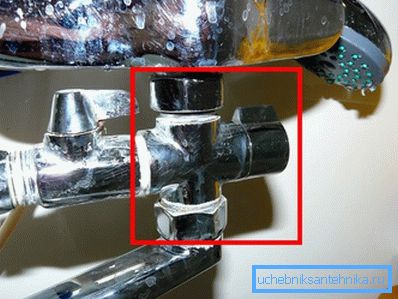

Náš hrdina v jedné z variant popravy.

O terminologii

Okamžitě odstraňte zmatek. V tomto případě pod tryskou máme na mysli hadicový výstup, kterým je vlnitá trubka - rybí kosti. Kromě toho se můžete setkat s dalším dobře známým pojmem: trubka pro vnější ventily se často označuje jako vnější trubkový závit.

Pojistná maticová klapka na ceně obvykle znamená, že máme ventil s vnějším a vnitřním závitem. Kulový kohout je tedy produkt s dvěma vnějšími závity.

Zvědavě: často se používá méně politicky korektní definice. První varianta popravy se jmenuje maminka, druhá - táta-táta.

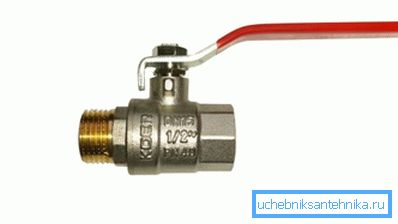

Na obrázku - 1-2 šrouby s kulovým kohoutem.

Aplikace

Kde a pro co lze použít ventily s montáží?

  • Pro dávkovaný výběr kapaliny, včetně jídla z nádrže. Typickým příkladem je plnění kvasu nebo piva z barelu. Montáž umožňuje prodloužit délku hubice hadicí (zejména při plnění do kontejnerů, vzhledem k jejich velikosti nejsou součástí hlavního zásobníku).
  • Odtoková (perforovaná) hadice připojená k armatuře může být použita pro zalévání postelí.
  • Vypouštění akumulačních nádrží dešťovou nebo tavnou vodou je často žádoucí ne na cestě před nimi, ale na lůžkách nebo dokonce za hranicemi místa.. Možnost připojení hadice k odtokovému ventilu zde pomůže.
  • Sací kohout je ideálním splachovacím nástrojem. Instalace do slepé zátky topného tělesa způsobí minimální problémy s vypouštěním špinavé vody do kanalizace: stačí zatlačit zahradní hadici na armaturu pomocí jakékoliv svorky.
  • Nakonec nezapomínejme na dumping v technických místnostech.. Například na technických podlažích nebo v suterénních prostorách, které se používají jako sklady, není možné odkapávat vodu ze stoupacího potrubí na podlahu. Ventil s armaturou mu umožní vniknout do kanalizačního systému domu.

Zařízení

Co může být zařízení sytičů jeřábu?

Vodní box

1-2 vodovodní kohoutek s tlumivkou se liší od jakéhokoliv jiného vodovodního kohoutu, ve skutečnosti pouze touto tlumivkou namísto výlevky. Tělo jeřábu je obvykle vyrobeno z mosazi (často pochromované); voda se překrývá konvenční Kranbuksa, která je kompatibilní s jakýmkoliv domácím mixérem.

Voda překrývá obyčejné Kranbuksoy.

Velkou výhodou produktu je jednoduchost jeho opravy. Při vytváření pryžového těsnění se to mění stejně snadno jako v mísiči. Pokud bude vycházet ze stojícího Kranbuksa, jeho nahrazení se také nestane problémem: cena nového nápravového boxu nepřesahuje 40 - 45 rublů.

Užitečné: keramické kranbuksa mnohem odolnější a na rozdíl od šroubu nevyžaduje údržbu. Je však vhodný pouze pro kapaliny s malým množstvím jemných nečistot. Kapacita keramické krabice je navíc poněkud horší než šroubovací kohout.

Cork

V proslulých sudech kvassu a piva před pár desetiletími byly instalovány hlavně korkové kohouty. Jak jsou uspořádány?

Trubka ve tvaru zkráceného kužele s průchozí drážkou se otáčí v mosazném tělese; broušení součástí zajišťuje těsnost. Z hygienických důvodů s potravinářskými kapalinami se zpravidla používají korkové kohouty: kontakt s vypchávkou je v tomto případě zbytečný.

Sharovy

Jak kulový kohout - odtok s kování nebo jiný?

Otočná zátka s průchozím otvorem je nahrazena kuličkou. Rod - samostatná položka; Vstupuje do drážky míče a je dodáván s pohodlnou rukojetí. Těsnost zajišťuje pár PTFE nebo teflonových sedel mezi kuličkou a tělem, stejně jako prstencové těsnění kolem stopky, vyrobené ze stejného polymeru.

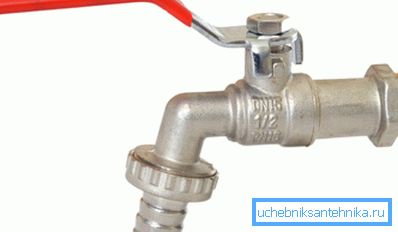

V kohoutku s kulovou klapkou 1-2 s příslušenstvím pro 16 mm hadici.

Rozměry

Vodovodní kohout ukládá omezení průměru připojovacího závitu: když je plocha díry v sedle menší než čtvereční centimetr, je jednoduše bezúčelné jej připojit k trubce o průměru 40 mm.

Řada populárních velikostí korkového a kulového kohoutu je od DN15 do DN25. Velké průměry jsou vzácné exotické, a to jednoduše proto, že na příslušné velikosti je obtížné vytáhnout hadici vhodné velikosti.

Výrobky jsou často označeny v palcích. Zde je tabulka odpovídající velikosti:

Dělej Velikost závitu potrubí v palcích
15 1/2
20 3/4
25 1
32 1 1/4

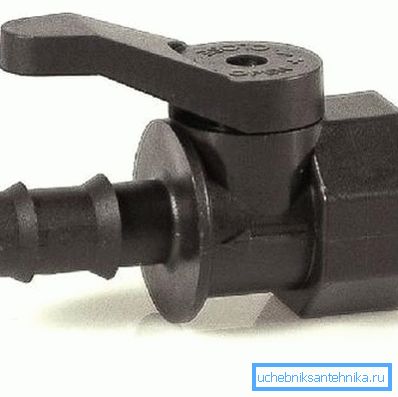

Ventil DU20 s armaturou hadice.

Problémy

Jaké problémy mohou vzniknout při použití popsaných prvků ventilu? Jak je opravit vlastními silami?

Problém Řešení
Po uzavření proudí vodní ventil Vyčistěte sedačku pomocí rozbaleného Kranbukse a vyměňte těsnění
Vodovodní kohout se otočí Výměna cranbooků
Otevřený vodovodní kohout proudí podél dříku Ucpávkové ucpávky Pro kranbuksy s návodem na opravu gumových těsnění je třeba je vyměnit
Při otáčení korkového ventilu proudí pod korkem Napínací zátka je utažena maticí na stopce
Otočení zástrčky vyžaduje velké úsilí. Stopka se uvolňuje
Kulový ventil protéká stopkou Utáhněte matici, která tlačí těsnění klínku. Při jeho nepřítomnosti je pod rukojetí umístěna další podložka vhodné velikosti, po níž je rukojeť přitahováno k tyči
Průtoková hadice a připojení vsuvky Utažená svorka. Když je hadice prasklá, odříznou se první 5 až 8 cm; hadice je znovu namontována na armatuře

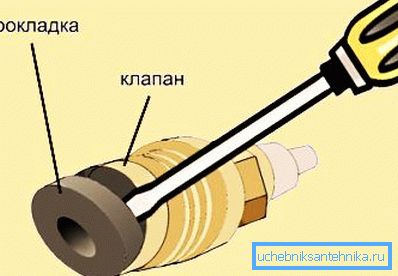

Výměna těsnění na vodovodní kohout.

Závěr

Doufáme, že naše známost s relativně exotickým typem ventilů byla poměrně informativní. Jako vždy, video v tomto článku představí čtenáře dalšímu materiálu. Úspěchy!
