Jeřáb pro vytápění radiátoru: koule, kuželové zařízení,

Pokud plánujete zahájit opravu potrubí nebo baterií sami, je nutné si uvědomit, které kohoutky mají být nasazeny na radiátory. Přítomnost řádně vybraných a účinně fungujících uzavíracích ventilů umožňuje nejen odpojit topná zařízení od oprav a údržby, ale také regulovat množství chladicí kapaliny vstupující do baterií.

V našem článku budeme hovořit o tom, které jeřáby lze namontovat, a také popisovat jejich klíčové rysy.

Uzamykací zařízení

Ples

Jeřáby používané pro instalaci do topného systému by měly být rozděleny do dvou skupin - uzavření a ovládání. Toto dělení je z velké části libovolné, protože uzavírací ventily umožňují také nastavit pohyb chladicí kapaliny. Přirozeně je v tomto případě přesnost nastavení poměrně nízká, ale je možné odpojit baterii od zdroje vody.

Nejjednodušší a nejčastěji používaná řada jeřábů je míč:

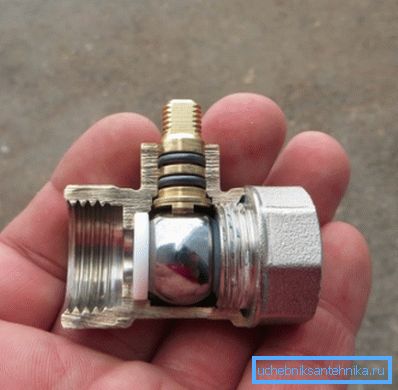

• Kulový ventil je určen k vypnutí chladiče. Jeho konstrukce umožňuje instalaci zařízení buď v otevřené nebo v uzavřené poloze, takže se nastavení provádí zcela podle principu "je teplo - není teplo".

Dávejte pozor! V zásadě může být ventil rovněž upevněn v mezilehlé poloze, ale jeho míra opotřebení se mnohokrát zvýší v důsledku tření částic suspendovaných ve vodě proti uzamykacímu prvku. Takže je lepší nechat to bez extrémní nutnosti.

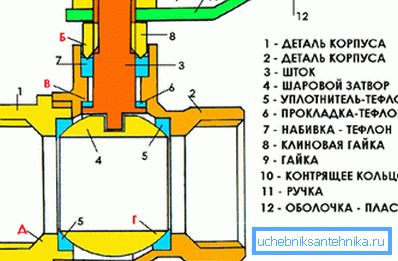

• Blokování toku chladicí kapaliny se provádí v důsledku pohybu kovové kuličky s otvorem koaxiálně s průchodem potrubí. Když otočíte rukojeť jeřábu v činnost, přichází tyč, která otáčí kouli uvnitř těla a kombinuje díru v ní s lumenem potrubí.
• Zpravidla jsou díly jeřábu vyrobeny z oceli, bronzu nebo mosazi. Fluoroplastické těsnění jsou odpovědné za utěsnění spojů a uzavíracích částí, které mohou být v případě potřeby nahrazeny vlastními rukama.
• Přístup k radiátoru se provádí buď běžnou maticí, nebo pomocí "amerického".

Kónický

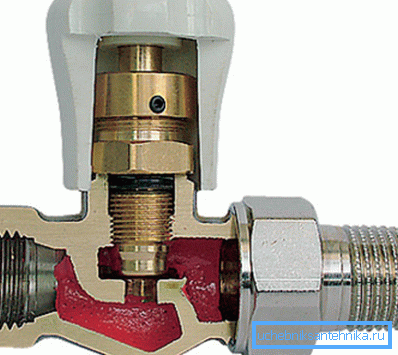

Na rozdíl od kulových ventilů umožňují kondenzační ventily regulovat tok chladicí kapaliny plynuleji. To je zajištěno funkcemi jejich designu:

• Blokovací prvek je kuželovitý prut, na jehož povrchu je niť aplikován.
• Když otáčíme setrvačník, tyč se pohybuje podél závitu a pohybuje se ve svislé rovině.
• V nejnižší poloze se světlo potrubí zcela překrývají. Těsnost překryvu zajišťují pružné podložky, které jsou uloženy na prstencových drážkách dříku.
• Zvednutím uzamykací části otevřete průchod a chladicí kapalina začne proudit do chladiče.

Dávejte pozor! Nastavení vnitřního klimatu může být pouze přibližně, snížením nebo zvýšením množství horké vody v každé baterii.

V praxi se nejčastěji používají bronzové nebo mosazné kuželové kohouty pro vytápění radiátorů: pouze systémy jsou doplněny polypropylenem, některé trubky jsou také vyrobeny z plastu. To je způsobeno poměrně nízkou pevností a odolností proti opotřebení polymerů ve srovnání s klempířskými slitinami.

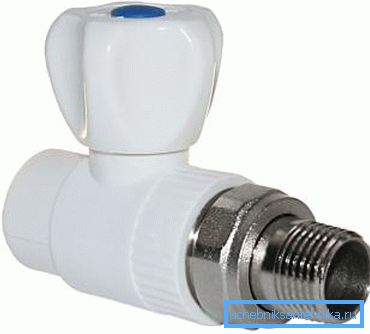

Naproti tomu polypropylenové kohouty pro radiátory stojí o něco méně, a proto mohou být v podmínkách rozpočtového deficitu použity.

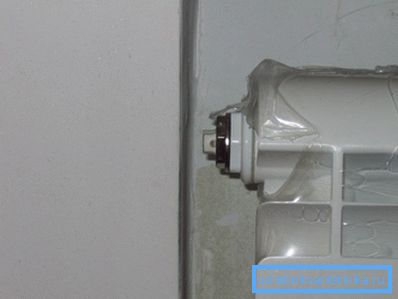

Mayevsky jeřáb

Když se chladicí kapalina vlije do topného systému, do něj vstupuje vzduch s vodou nebo nemrznoucí kapalinou.

Chcete-li je odstranit, použijte speciální zařízení - tzv. Mayevsky kohouty:

• Konstrukce takového výrobku je poměrně jednoduchá: je založena na pojistné tyči instalované v pouzdře se závitovým chladičem.
• Tyč je spuštěna buď pomocí šroubováku, nebo pomocí speciálního klíče, čímž se otevře lumen potrubí v sedle.

Dávejte pozor! Pokud je to možné, zakoupte ventily pro šroubovák, protože pravidelně ztratíte klíč, což není překvapující - budou muset jednou nebo dvakrát ročně používat.

• Měli byste mít na paměti, že kapacita takového jeřábu je malá, takže byste jej například neměli umístit do expanzní nádrže: budete potřebovat odčerpávat přebytečný vzduch asi hodinu. V takové situaci je vhodnější konvenční ventil nebo vodní ventil s výtokem nahoru.

Regulační ventily

Princip činnosti

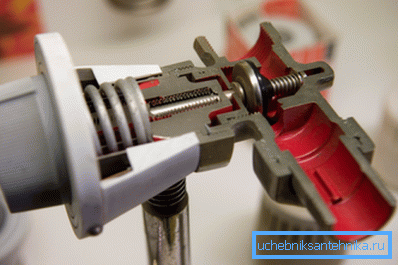

Nastavovací kohout na topném tělesě je zařízení, které vám umožňuje automaticky řídit pohyb chladicí kapaliny.

Návrh takových výrobků je poměrně komplikovaný, ale fungují mnohem účinněji než ventily pro ruční nastavení:

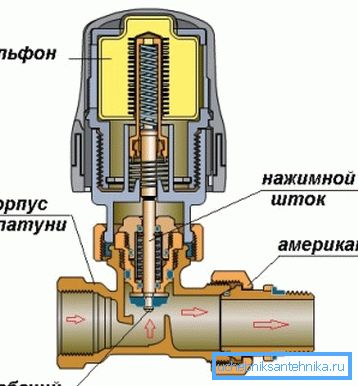

• Pro vnímání vnější teploty spadá vlnovec - nádoba naplněná kapalinou nebo plynem. Jak teplota stoupá, měch se rozšiřuje a ovlivňuje sestavu regulátoru.

Dávejte pozor! Cena za tekutiny a zařízení naplněná plynem je přibližně stejná, ale vlastnosti práce jsou různé. Takže plynové modely reagují rychleji na změny teploty a tekuté modely přesněji sdělují vliv na tok chladicí kapaliny.

• Roztažený vlnovec se tlačí na ventilový dřík, který spadne a postupně uzavírá sedlo ventilu, kterým horká voda vstupuje do baterie.
• Když se ochladí, objeví se opačná situace: stonka stoupá a světlo sedla se roztahuje.

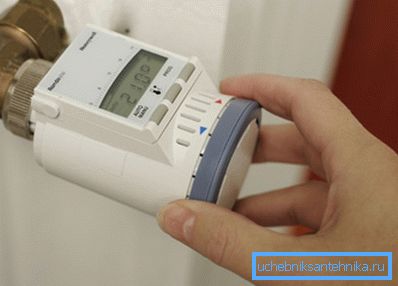

Stupeň počáteční komprese vlnovce se nastavuje buď nastavením požadované hodnoty teploty na digitálním displeji nebo otočením ovládacího knoflíku. Je také možné připojit termální ventil s externími snímači - v tomto případě není pohyb tyče ovládán vlnovcem, ale servopohonem působením elektrického nebo hydraulického systému.

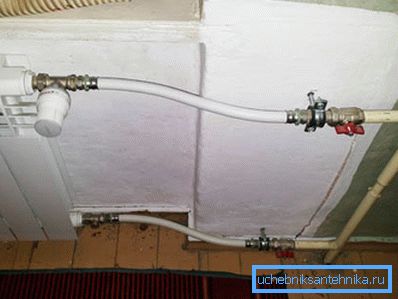

Montáž termostatického ventilu

Mezi odborníky je otázka, zda je nutné instalovat kohouty na radiátory, prakticky není diskutováno. Dokonce i instalace jednoduchého kulového kohoutu poskytuje řadu výhod a dostupnost vysoce kvalitního termostatu - a tím více. Instrukce však doporučuje při instalaci takových zařízení dodržovat řadu pravidel:

• Nejprve musíte zvolit vhodnou úpravu ventilu. Pro systémy s jedním potrubím používáme produkty jako RTD-G pro dvoukanálové - RTD-N.
• Za druhé, před vložením kohoutků na radiátory kontrolujeme směr pohybu chladicí kapaliny (označený šipkou na těle). Pokud se zaměňujeme, zařízení bude fungovat, jak chcete, jen tak, jak to potřebujeme.
• Za třetí, umístěme termostatickou hlavu kolmo na rovinu baterie tak, aby tok tepla neovlivňoval její činnost.

Jak regulovat radiátory pomocí jeřábů je také poměrně jednoduchá otázka:

• Po namontování ventilu na chladič kontrolujeme těsnost a přivádíme chladicí kapalinu do systému.
• Pomocí rukojeti nebo kolečka nastavte průměrnou teplotu..
• Po asi hodině nastavíme nastavení ventilu podle vašich pocitů a kontroly s teploměrem v místnosti.
• Je-li to nutné, zopakujte znovu nastavení., toto se však obvykle nevyžaduje.

Poté je obvykle nutné rušit provoz přístroje nejdéle jednou za měsíc - s náhlymi změnami vnější teploty.

Závěr

Není možné říci, které jeřáby pro radiátory jsou lepší. Někdy stačí vložit do systému běžný kulový ventil a někdy pro zajištění komfortního mikroklimatu na každém radiátoru je nutné instalovat termostatický ventil, který reguluje teplotu v automatickém režimu.

Další informace o typech použitých tvarovek a jejich použití při uspořádání topného systému se dozvíte, pokud pečlivě prohlédnete video v tomto článku.
