Jeřáb du-80 na trubce 80 mm: verze a jejich srovnání

Jaké uzavírací ventily lze použít na potrubí o průměru 80 mm? Budeme čtenáře seznámit s návrhy stávajících jeřábů a pokusit se porovnat jejich funkčnost. Okamžitě řekneme, že rozsah naší pozornosti bude omezen na instalaci: například asfaltový třícestný ventil s řídicí jednotkou 80 topení zůstane mimo pozornost.

Oblasti použití

Začněme, zjistíme přesně, kde lze v komunikaci budov pro bytovou výstavbu a uzavírací ventily DU80 použít.

• Hlavní vstup topení. Uzavírací ventily, které oddělují výstup z domu z dálnice, se mohou nacházet nejen v tepelném vrtu, ale i v suterénu - za předpokladu, že trasa projde přímo přes něj.

Poznámka: v tomto případě zůstávají kohouty v oblasti odpovědnosti organizace pro přepravu tepla, a to navzdory jejich umístění v rámci obvodu domu. Zóna odpovědnosti prochází první přírubou potrubí přívodních ventilů sestavy výtahu.

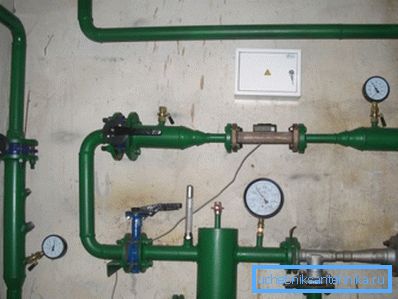

• Výtahový rozbočovač. V této poloze je možné použít 80 mm kování na vstupu, mezi výtahem a topným okruhem a v teplovodních přípojkách.
• Vodoměr v systému studené vody.
• Konečně, pomocí kohoutků, mohou být odříznuty některé části napájecího nebo topného okruhu.

Možnosti provedení

Jaké ventily se používají ve strojírenské komunikaci budovy?

Vratné ventily

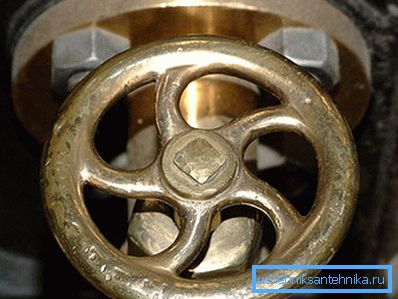

Nejběžnější křídlovou brankou z litiny je zatahovací konstrukce, jejíž roztažení na konci má dvojici tvárných litinových tváří s mosaznými zrcadly. Do žlábků skříně je zasunuta dvojice zpětných zrcátek. Dřík je dodáván otáčením ručního kola se závitovým pouzdrem.

Hlavní výhodou ventilu je relativně nízká hydraulická odolnost: tváře v otevřené poloze jsou zcela odstraněny mimo tok.

Nevýhody:

• Potřeba pravidelného balení žlázy. Vyrábí se i při nečinnosti.
• Tvorba usazenin na zrcadlech a v důsledku toho nutnost jejich pravidelného broušení.
• Rychlé opotřebení klínu.

Šroubový ventil

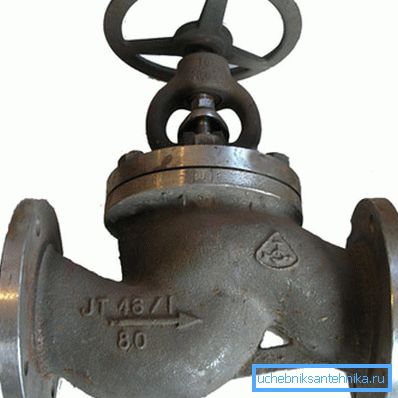

Rukojeť nebo motýl je připevněn přímo k pohyblivé tyči, která je přišroubována do závitu v krytu tělesa ventilu. Ventil opatřený těsněním je pohyblivě připevněn k vnitřku dříku, který uzavírá otvor v sedle.

Jedinou výhodou tohoto provedení na pozadí předchozího je, že je mnohem snazší revidovat šroubový ventil DN80 vlastním rukama než ventily stejné velikosti. Není zapotřebí svařování klínu ani namáhavé broušení tváří: stačí jen naplnit žlábek a vyměnit těsnění.

Všechny ostatní konstrukční prvky vypadají poněkud nudné.

• Hydraulický odpor je nejvyšší u všech typů uzavíracích ventilů díky malému rozměru otvoru v sedadle a složitému tvaru těla.
• Instalace je možná pouze v jedné poloze vzhledem k průtoku vody: musí zatlačit ventil ze spodní části. Protiproud zajišťuje oddělení ventilu a doprovodného vodního kladívka.
• Paronitické těsnění s nevyhnutelnou erozí sedla vyžaduje velké zatížení při zavírání a měkčí kaučuk má velmi krátkou životnost.

Uzavírací ventil

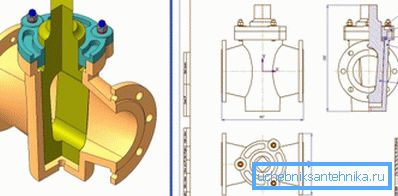

Zemnicí zátka s průchozím kanálem se otáčí v mosazném nebo litinovém pouzdře. Těsnost na tyči pro velké velikosti jeřábu je zpravidla zajištěna stejným plněním plnění.

Je zajímavé, že i přes jednoduchost konstrukce je cena korkového ventilu 1,5 - 2krát vyšší než cena ventilu stejné standardní velikosti.

Výhodou konstrukce je poměrně vysoká pružnost a jednoduchá údržba, která se omezuje pouze na periodické balení žlázy. Hlavní nevýhodou je velmi důležité vynaložení úsilí k otočení korku.

Kulový kohout

Kulový ventil DU80 poněkud připomíná korkové zařízení: v tomto případě je voda zablokována otáčením spouště o 90 stupňů.

Rozdíly však více než podobnosti:

• Kork má tvar koule s průchozím kanálem s průměrem rovným připojenému potrubí.
• Utěsněte míč dvojicí prstencových sedadel z teflonu nebo teflonu, polymery s nízkým koeficientem tření. Proto velmi mírné úsilí otáčení šroubu.
• Namísto průchodky je kulový kohout 80 mm vybaven fluoroplastovým nebo teflonovým těsnícím kroužkem s nastavovací maticí. Umožňuje stlačit těsnicí materiál a kompenzovat jeho opotřebení.

Mimochodem: je nutné utáhnout těsnění stopky zpravidla po 1000 nebo více cyklech závěrky.

Těleso ventilu může být vyrobeno z mosazi a oceli, může být skládací nebo celo svařované, musí být opatřeno přírubami, trubkami pro svařování nebo spojením potrubí. Šroub je vyroben z chromované nebo poniklované mosazi, méně často z nerezové oceli.

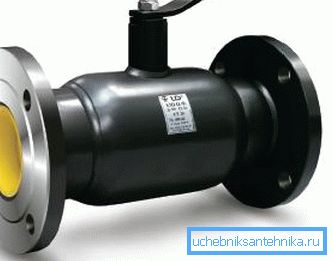

Jako příklad uvádíme hlavní charakteristiky jednoho z domácích produktů tohoto typu. Modelem pro nás bude kulový kohout KSHTF DU80 RU25.

Hodnocení

Autor riskuje, že se zdá být zaujatý, ale přesto si dovoluje dodat extrémně lichotivou vlastnost tohoto typu ventilů. Rozhodněte se za sebe:

• Hydraulický odpor, který vytváří kulový kohout DN 80 - 80 mm, je vynikající. Přesně to: sediment a rzi v přímém úseku potrubí vytvářejí větší odolnost proti průtoku vody než plný otvor v nerezovém kulovém kohoutu.
• Servisní jeřáb se prakticky nevyžaduje. O opravách a auditech můžete zapomenout.
• Instalace - v jakékoliv poloze as jakýmkoliv směrem proudění vody.

Zdá se, že výklad prvků ventilů a tvarovek je zcela zřejmý. Všechna konkurenční řešení na pozadí kulového ventilu vypadají jako outsider.

Závěr

Doufáme, že naše doporučení pomohou čtenáři při výběru optimálního řešení pro své vlastní účely. Jako obvykle je možné studovat další materiály sledováním videa v tomto článku. Úspěchy!
