Jeřáb 11b27p1: zařízení, vlastnosti, verze, instalační prvky

Jak funguje mosaz kuličkový ventil 11b27p1? Pro jaké médium, teploty a tlaky je určen? Jaké návrhy tohoto výrobku lze nalézt v prodeji? Jak doporučuje výrobce instalovat a používat tento výrobek? Zjistíme to.

Popis

Zařízení

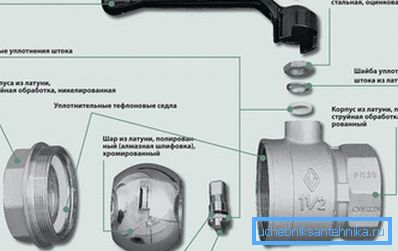

Kulový ventil 11b27p je pro tento typ ventilů zcela tradičně uspořádán:

• Funkce brány je prováděna koulí s průchozím kanálem.
• Otáčení se přenáší z rukojeti na kuličku skrz stopku, která prochází skládacím tělem.
• Utěsnění koule a dříku je vyrobeno z polymerních těsnicích kroužků.

Uveďte, že těsnicí materiál z polymerových dříků není jediným řešením pro kulové kohouty. Spolu s ním jsou často používány pryžové prstence - bohužel, mnohem méně odolné proti opotřebení.

Z jakých materiálů je výrobek vyroben? V závislosti na výrobci jsou zde možné malé rozdíly v stupních slitin. Technické parametry 11b27p jeřábu, které jsme uvedli, budou tedy nejběžnější, ale ne jediným řešením.

Zvědavě: barva rukojeti označuje oblast použití výrobku. Červená indikuje ventily pro horkou a studenou vodu. Plynový ventil 11b27p je označen žlutou barvou.

Charakteristiky

Hlavní technické vlastnosti kulového kohoutu 11b27p1 jsou zcela běžné:

• Pracovní tlak je 16 atmosfér. Vlastně je uvedeno na štítku výrobku: nápis typu DU25 RU16 znamená, že máme ventil o jmenovitém průměru 25 mm as pracovním tlakem 16 kgf / cm2.
• Rozsah provozních teplot - od -30 (pro přepravu plynu) do +150 С.

Cena ventilu DN15 RU16 je 96 rublů; s nárůstem nominální velikosti, pochopitelně se zvyšuje. Pěstitelské a hmotnostní ukazatele:

Úplný seznam pracovních médií, s kterými může ventil fungovat, není uveden výrobcem, jsou omezeny na všechny kapalné a plynné látky, které nejsou pro materiály produktu agresivní.

Možnosti provedení

Seznam změn také nedosahuje délky.

Mnoho prodejců může nabídnout vybíravý kupující:

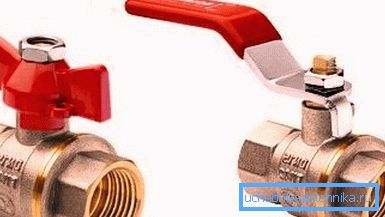

1. Dvě verze rukojeti - páka a motýl. První je výhodné, protože vyžaduje menší úsilí k přemístění uzávěru; druhá je v poptávce, kde je potřeba kompaktnost.

1. Několik způsobů spojování - vnější závit, vnitřní závit, americký a jejich různé kombinace.

Doporučení pro instalaci a údržbu

• Před montáží ventilu jej zkontrolujte, zda nedochází k trhlinám, deformacím a otestujte jeho výkon otočením rukojeti. Mělo by se pohybovat hladce, bez přilnutí a s mírným úsilím.
• Jeřáb je namontován v plně otevřené poloze. Návod je navržen tak, aby zabránil vnikání nečistot mezi trup a sedadla.

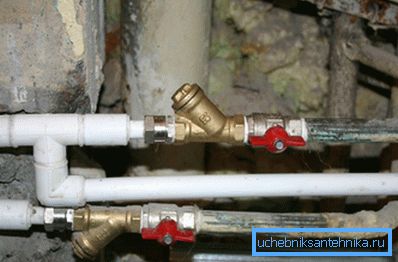

• Doporučuje se použít pásku FUM nebo sanitárního lnu jako kotouče.

Komentář fotografa: Kapek FUM dává únik s minimálním kurzem zpětné nitě, takže je lepší jej nahradit polymerem. Je žádoucí impregnovat lnu barvou, lněným olejem nebo silikonovým těsněním pro potrubí: pak se při styku s vodou nezhrotne.

• Ventil s vnitřním závitem se našroubuje na spojovací trubku 3-4 otáčky nahoru do pohodlné polohy rukojeti. Velké úsilí je nepřijatelné: je lepší demontovat ventil, znovu nést závit a znovu přišroubovat pouzdro na trysku.
• Jako nástroj pro montáž ventilu s vlastními rukama, výrobci důrazně doporučují použití otevřeného klíče. Pokus o utažení pomocí plynového klíče je jistý způsob, jak prasknout trup: houby vytlačují relativně tenkou mosaz s nebezpečnou silou.

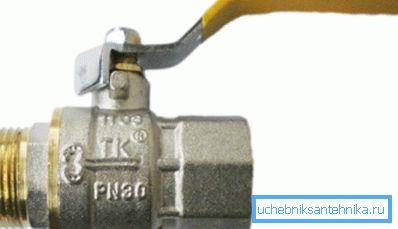

• Údržba spočívá v utažení matice, jak postupuje těsnění. Zpravidla je potřeba k tomu docházet po 1000 nebo více cyklech; celková životnost produktu se odhaduje na 4 až 10 tisíc cyklů. V domácím kontextu lze tento význam považovat za synonymum slova "věčnost".

Hodnocení

Charakteristiky poskytované dealery a výrobci jsou bez tváře a neposkytují odpověď na hlavní otázku: stojí za to koupit tento výrobek?

Ano. Rozhodně.

Před námi je mimořádně dobrý zástupce moderních ventilů.

1. Všechny 11b27p - plné vrtání. Otvor v bráně odpovídá průměru trubky, která má být připojena, což znamená minimální hydraulický odpor. Ve skutečnosti ventil nezpůsobuje větší tlakovou ztrátu než část polymerního potrubí stejné délky.
2. Ventily jsou namontovány v jakémkoliv směru průtokového média. Tímto způsobem se příznivě srovnávají s jakýmkoli šnekovým ventilem, který je protiproudem neustále ohrožován přerušením ventilu.
3. O věčném nočním můru instalatérských potřeb - potřebě pravidelné revize a údržby ventilů - můžete konečně zcela zapomenout. Ne, revize je stále žádoucí; ale nyní se jedná o periodické (jednou za 1-2 roky) otočení rukojeti ventilu.

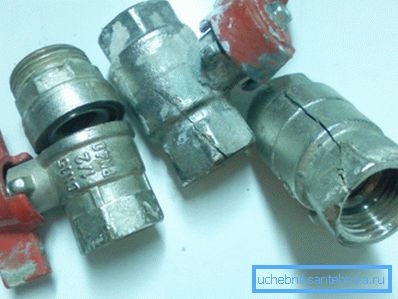

4. Konečně, výroba podle domácích norem a TU znamená, že kupující nebudou narazit na další zázrak s tím, že se při prvním kontaktu s klíčem rozpadne siluminový obal. Vlastně, žlutá barva mosazi bez chromování nemá žádný pochyb.

Závěr

Doufáme, že naše doporučení pomohou čtenáři při výběru materiálů pro své vlastní projekty. Další tematické informace, jako obvykle, nabídnou video v tomto článku. Úspěchy!
