Jeřáb 11b18bk: zařízení, aplikace, problémy

V tomto materiálu musíme studovat trojcestný spojkový ventil pro manometr 11B18BК. Zjistíme, jak je tento prvek uzavíracího ventilu uspořádán, z čeho je vyroben a za jakým účelem je použit. Navíc prozkoumáme typické problémy ventilu.

Zařízení

Naším hrdinou je korkový napínací ventil. Spínání režimů se provádí pomocí rotační kuželové zátky s průchozím zdvihem. Žlázy nebo těsnění zcela chybějí; těsnění zajišťuje pouze broušení pracovních povrchů korku a tělesa ventilu.

Poznámka: konec zástrčky prochází skříň a je závitová. Matice s podložkou sešroubovaná umožňuje nastavit stupeň uchycení zástrčky na tělo; zvyšování upínání se používá k odstranění netěsností.

Brána 11B18BK je vydána v několika variantách provedení.

Dvě vlákna

V nejjednodušší verzi je to běžný přímý spojovací ventil se dvěma vnitřními závity.

Existují pouze tři možnosti pro velikost potrubí:

1. 1/2 palcový (DU15) trubkový závit na obou stranách.
2. Metrický závit M20x1,5 na obou stranách.
3. Kombinace trubkových a metrických nití.

Dvě závity, rukojeť

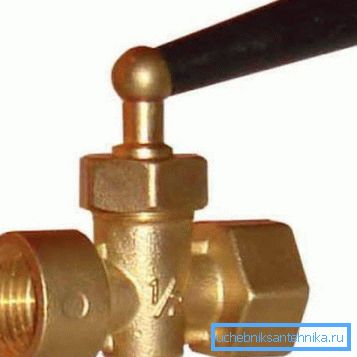

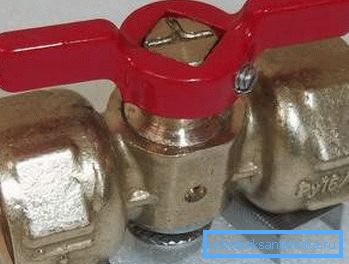

Rozdíl tohoto výkonu od předchozího je pouze ve skutečnosti, že korok je dodáván s pohodlnou rukojetí. Bez ní by měl být ventil otevřen s houkačkou nebo (častěji) s plynovým klíčem, což často vede k poškození tváří na tyči.

Dvě nitě, příruba

Ve verzi s přírubou potrubí se před námi objeví plnohodnotný 3-cestný jeřáb, který umožňuje realizovat následující konfigurace:

• Závitový vstup je uzavřen.
• Vstup je připojen k druhému závitu.
• Vstup je připojen k přírubě.
• Vstup je spojen se závitem a přírubou.

Zvědavě: tento výkon najdete pod svým vlastním jménem - 11B38BK.

Dvě závity, příruba, knoflík

Konfigurace sama o sobě hovoří: výrobek s párem závitů a přírubou je vybaven rukojetí.

Charakteristiky

Zde jsou hlavní charakteristiky ventilu:

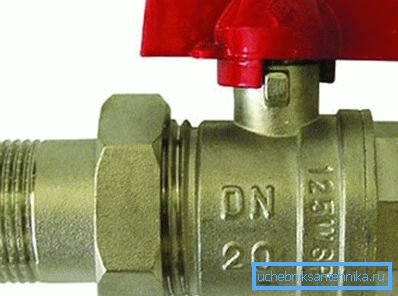

Užitečné: velikost a pracovní tlak jsou obvykle přítomny při označování ventilů. Například nápis DU15 RU16 znamená, že máme výrobek s podmíněným průchodem (přibližně odpovídajícím vnitřnímu průměru potrubí, který má být připevněn) 15 mm a pracovním tlakem 16 atmosfér.

Aplikace

Nejvíce rozumné použití spojovacího ventilu bez přírub je jako pomocník na topení nebo řídícím ventilu na trase, vodoměru nebo výtahu. Instalace jako uzavírací ventil, který překrývá stoupačky nebo vložky, je také praktický; tato praxe je však vadná. Důvody, které vysvětlíme později.

Třístupňová verze ventilu s přírubou se používá pouze pro účely - pod tlakoměrem DU15 nebo M20. Příruba slouží k připojení referenčního manometru: každé zařízení vyžaduje periodickou kalibraci.

Problémy

Protékají přímo z ventilového zařízení.

• Chcete-li změnit polohu korku, vyžaduje to spoustu úsilí. Ano, mosaz je kov s relativně nízkým koeficientem tření, který není náchylný k lepení nebo oxidaci; kromě ventilů dodávají výrobci s aplikovaným mazáním. Nicméně, věřte, že autorova zkušenost, pokus uzavřít nebo otevřít ventil, který nebyl používán po dlouhou dobu, často končí v zlomené stopce. Napínací ventily proti plnicí krabici se vyznačují maximálním úsilím upnutí zástrčky na tělo a tím i maximální odolnost proti otáčení. Silné uvolnění upínací matice vede k netěsnostem a voda často proudí pod korkem.

• Poškrábání na těle nebo korku, kus strusky mezi nimi nebo zrno písku způsobí, že ventil začne otrávit. Pracuje buď procházejícím pracovním médiem přes sebe do potrubí v uzavřeném stavu, nebo, což se stává mnohem častěji, dává proud mezi zátkou a pláštěm. Když se pokusíte utáhnout matici na ocasu korku, dostatečně pevné odpadky se přitisknou do poměrně měkké mosazi, což způsobí poškození povrchu půdy a zvyšuje odolnost vůči otevření. Často se pokouší utáhnout matici úplně se zcela odtrhnutou stopkou.

Právě ten poslední problém je důvod, proč autor důrazně doporučuje použití ventilu s napěťovým uzávěrem pouze jako pojistný ventil.

Pokyny pro čištění ventilu z trosek nebo písku jsou jednoduché a zřejmé: jen odšroubujte matici na stopce a vytáhněte zástrčku. Jeden problém: K tomu musíte nejprve úplně vynulovat potrubí na obou stranách jeřábu. V případě, že vypne ohřívač, budete muset znovu nastavit jak stoupačku, tak výplň (to je ve skutečnosti celý okruh).

Závěry:

• Ventil 11B18BK dokonale plní své funkce jako ovládací prvek. Jeho verze bez příruby může být použita jako odpadní kohoutek.

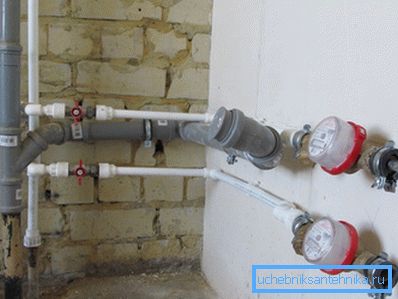

• Při instalaci ventilů ventily sami, je lepší nehledat žádné další dobrodružství a používat osvědčené kulové kohouty.

Závěr

Doufáme, že naše doporučení pomohou čtenáři vyhnout se chybám při výběru zařízení pro své vlastní projekty. Video v tomto článku jako obvykle nabídne další tematické informace. Úspěchy!
