Jaký kabel je potřebný pro čerpadlo studny
Kabel pro vrty čerpadel ve výrobním závodě není zpravidla dostatečný pro připojení k napájecímu zdroji a musí být navýšen o další kus. Hledání přesně stejného označení je velmi obtížné, takže nejčastěji musíte používat jiné značky, ale zde jsou některá pravidla, která vám pomohou při výběru.
Budeme mluvit o některých vlastnostech a specifikacích elektrických vodičů pro takové účely níže, a také vidět tematické video v tomto článku jako doplněk.

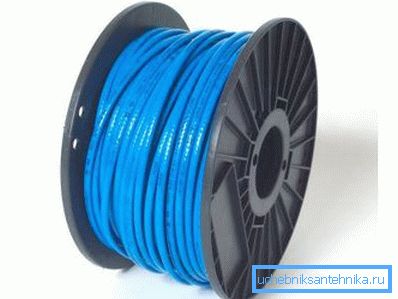

Vyberte kabel
Poznámka: Ve většině případů výrobci ponorných čerpadel nabízejí své kabely ke zvýšení délky, ale jejich cena je příliš vysoká, proto se nejčastěji uchýlí k dalším možnostem. V takových případech je vhodný vhodný kabel VVG nebo PVA požadovaného průřezu. I když mnozí tvrdí, že značka TML bude nejlepší řešení, i když v praxi není podle autora tohoto článku žádný rozdíl.
Délka kabelu
- Abyste zvolili správný průřez kabelu, potřebujete znát vzdálenost, kterou chcete prodloužit, a výkon čerpadla. Pokud je vše v pořádku (je zapsáno v technickém listu a na samotné jednotce), pak je délka určena z automatického zařízení (napájecího zdroje) k samotnému čerpadlu (nikoliv ke spojení).
- Nejčastěji se takový parametr, jako je délka, nevěnuje pozornosti, protože další kus nepřesahuje dva až tři desítky metrů, ale to ne vždy platí. U ponorných čerpadel nesmí délka kabelu překročit 6% maximálního přípustného poklesu napětí.
To lze vypočítat pomocí vzorce L = (V * VV) / (I * 2 * 100 * (PF * A / Q)).
- Zde L je maximální přípustná délka;
- V je jmenovité napětí (V);
- ?V - maximální ztráta napětí (%);
- I - hodnota ponorného čerpadla (A);
- p - 0? 02ohm / mm3 (měrný odpor);
- q - průřez (mm) kabelu;
- PF = 1.
Výběr oddílu
Jak již bylo uvedeno, kabel pro vrty čerpadel je vybrán podle poměru průřezu / výkonu, ale pro usnadnění je možné použít tabulku níže.
| Výkon motoru | Kabelová část (mm2). | |||||||
| 41 | 41.5 | 42.5 | 44 | 46 | 410 | 416 | ||
| kw | l c. | Délka kabelu (m) | ||||||
| 0,25 | 0,33 | 70 | 105 | 170 | ||||
| 0,37 | 0,50 | 60 | 90 | 140 | ||||
| 0,55 | 0,75 | 45 | 70 | 110 | 180 | |||
| 0,75 | 1.0 | 35 | 50 | 85 | 140 | 210 | ||
| 1.1 | 1.5 | 25 | 35 | 60 | 95 | 145 | 240 | |
| 1.5 | 2.0 | 30 | 45 | 75 | 115 | 190 | 305 | |
| 2.2 | 3.0 | 30 | 50 | 75 | 125 | 200 |
Tabulka pro ponorné čerpadlo s jednou fází (230 V, 50 Hz)
| Výkon motoru | Kabelová část (mm2). | |||||||||||
| 41 | 41.5 | 42.5 | 44 | 46 | 410 | 4z16 | 425 | 435 | 450 | 470 | ||
| kw | l c. | Délka kabelu (m) | ||||||||||
| 0,37 | 0,50 | 300 | ||||||||||
| 0,55 | 0,75 | 250 | 380 | |||||||||
| 0,75 | 1.0 | 195 | 295 | |||||||||
| 1.1 | 1.5 | 145 | 215 | 360 | ||||||||
| 1.5 | 2.0 | 105 | 160 | 265 | 425 | |||||||
| 2.2 | 3.0 | 70 | 110 | 160 | 290 | 440 | ||||||
| 3.0 | 4.0 | 55 | 85 | 145 | 220 | 330 | ||||||
| 4.0 | 5.5 | 40 | 60 | 105 | 165 | 250 | 415 | |||||
| 5.5 | 7.5 | 45 | 75 | 120 | 180 | 300 | 480 | |||||
| 7.5 | 10 | 35 | 55 | 95 | 135 | 220 | 340 | 585 | ||||
| 9.2 | 12.5 | 47 | 75 | 115 | 190 | 300 | 470 | |||||
| 11 | 15 | 40 | 85 | 95 | 160 | 260 | 405 | |||||
| 13 | 17.5 | 60 | 85 | 140 | 225 | 350 | 490 | |||||
| 15 | 20 | 50 | 75 | 125 | 195 | 305 | 430 | |||||
| 18.5 | 25 | 58 | 100 | 155 | 245 | 340 | 485 | |||||
| 22 | 30 | 49 | 85 | 130 | 205 | 285 | 410 | 570 | ||||
| 30 | 40 | 36 | 63 | 95 | 152 | 210 | 305 | 425 |
Tabulka pro ponorné třífázové (400V, 50Hz) čerpadla
Zdá se, proč si věnujete takovou pozornost výběru kabelové části a proč potřebujete pokyny zde? Ve skutečnosti to ovlivňuje dobu životnosti a práci samotné jednotky (zde se dozvíte, jak vytvořit filtr pro studnu).
Faktem je, že když se sníží průřez, odpor se zvětšuje, proto se ohřívají kovové (v tomto případě měděné) dráty, ze kterých se zahřívá izolace a tepelně smrštitelné pouzdro.
Takový proces může vést ke zkratu nebo jednoduše k vysoušení izolace, což znemožňuje její použití. Kromě toho energie vynaložená na vytápění neobdrží motor, což znamená, že nebude schopen dodat požadovanou energii.
Po připojení se může ukázat, že kabel čerpadla pro jímku obsahuje tři nebo čtyři jádra, ale to závisí hlavně na tom, zda je čerpadlo jednofázové nebo třífázové.
Takže u třífázového napájení potřebujete určitě čtyři jádra, zatímco možnosti pro jednu fázi jsou možné - vše bude záviset na automatizaci. Tato automatizace (tlakový spínač a snímač suchého chodu) lze vyrábět jako jednu jednotku, ale lze ji samostatně připojit, i když tento faktor nemá vliv na počet jader - to se děje jinak.
Připojení

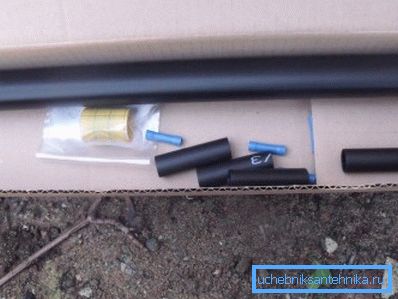

Poznámka: Tepelně smrštitelné pouzdro je trubka o určitém průměru, která je při ohřátí utažena a po ochlazení zůstává ve stejné poloze. Takové spojky jsou vyrobeny z polyolefinů (organických látek a syntetických polymerů), což vede k trvanlivému a elastickému materiálu.
Chcete-li propojit dva kusy kabelu s vlastními rukama, měli byste nejdříve věnovat pozornost tomu, jak zkroucit vodiče tak, aby se nevypálily a nevybuchly pod napětím.
Horní obrázek zobrazuje tři typy zákrutů, které se v takových případech používají, nejčastěji se však používají první dvě metody - jednoduché a obvazové. Praxe ukazuje, že jsou dostatečně silné, aby se zlomily a nikdy nevyvolaly oblouk.
Nezapomeňte, že před tím, než budete pokračovat ke splétání kabelu, je nutné použít tepelné smrštění - hustou trubku na samotném kabelu a tenké rukávy na každém jádru zvlášť.

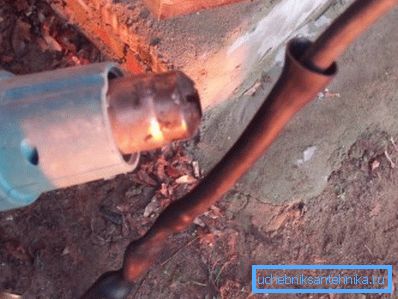

Poté, co jste to udělali, opatrně vyjměte všechny dráty na požadovanou délku, ořízněte konce, přibližně 50-60 mm a spojte je. Poté zatlačte malý rukáv na zákrut a přilepte je a poté spájku horního smršťování, jak je znázorněno na obrázku výše.
Spojení bez spojky
Při spravedlnosti je třeba poznamenat, že není nutné vždy používat smrštitelné rukávy a zkroucení, aby se vytvořil kabel na ponorných čerpadlech, ale to platí pouze pro studny. Skutečnost spočívá v tom, že jamka je velmi často vyrobena svorkovnicí uvnitř, s níž je možné provádět spárování (viz také článek Typy studní a jejich vlastnosti).
To se děje poměrně snadno a jednoduše - konce každé žíly jsou oříznuty asi 10 mm a vloženy do otvorů proti sobě. Je velmi důležité, abyste svorku přitiskli potřebným úsilím, protože tím, že jej přitisknete, můžete drátu zploštět podél malých žil, čímž vytvoříte slabý průřez v průřezu.
Pozor! Pokud pevně neutažením šroubu nedojde, může dojít k jiskření v bloku, což vede k oxidaci a někdy k tavení bloku.
Ve většině případů instalatéři nepoužívají svorkovnici pomocí tepelně smrštitelného pouzdra pro stavbu. Současně se zvyšuje náklady o penny a spolehlivost spojení se výrazně zvyšuje.
Závěr
Závěrem bych chtěl říci, že nepotřebujete speciální nástroje, jako je páječka nebo foukač, k vyhřívání smršťovacích rukávů na kabelu ponorného čerpadla. Polymer může být ohříván otevřeným ohněm a pro tento účel stačí i obyčejné zápalky a suché štěpky ve formě štěpky (také se naučíte, jak dělat vrták do studny vlastními rukama).
Úspěchy!
