Jak získat vodu do domu z dobře - celý komplex prací

Autonomní dodávka vody je nezbytnou, ale velmi důležitou věcí. Budete nejen muset vyvinout zdroj, ale také zajistit nepřerušený přívod vody s potřebnými parametry tlaku, chemického složení a objemu. Řekneme vám, jak přivést vodu ze studny do domu s vlastními rukama, a jak připojit a upravit potřebné vybavení.

Autonomní systém zásobování vodou

Co se skládá z

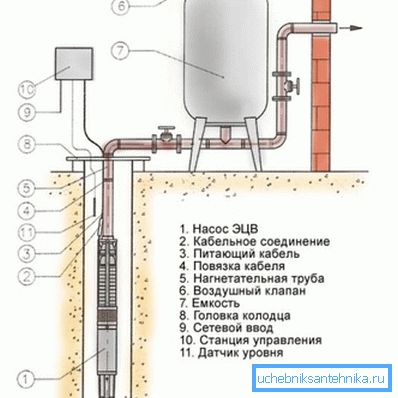

Autonomní systém zásobování vodou je soubor nástrojů, které zajišťují získávání vody ze studny, její přepravu, hromadění, vytváření potřebných tlakových parametrů a řízení a koordinaci práce všech prvků systému.

Moderní technické a materiálové možnosti umožňují vytvoření zcela autonomního a automatizovaného systému zásobování vodou, a proto budeme považovat právě takovou možnost.

Kompozice ropovodu obsahuje tedy:

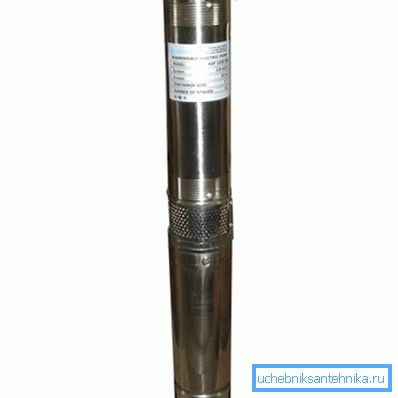

1. Hluboké čerpadlo. Většina vrtů má hloubku větší než 8 metrů, takže je nutné použít ponornou jednotku;
2. Vsuvka s oboustranným vnějším závitem, zpětným ventilem a spojkou pro připojení výstupu čerpadla ke zvedacímu potrubí;
3. Vodní potrubí. Je důležité vybrat výrobek, který vydrží tlak v závislosti na hloubce studny, je lepší použít kovoplastové nebo polymerní modely, doporučujeme potrubí z nízkotlakého polyetylénu (HDPE);
4. Napájecí kabel motoru čerpadla a utěsněný vstup (svorkovnice proti vlhkosti);
5. Montáž pro přechod z vertikální trubky na vodorovnou trubku. Může to být koleno nebo odpal, v závislosti na charakteristikách instalace potrubí;
6. Wellhead. Tento výrobek je utěsněný kryt na šroubových svorkách se svorkovnicí pro potrubí a kabely, stejně jako spojovací prvky pro bezpečnostní kabel;
7. Horizontální potrubí pro přepravu vody ze zdroje do domu. Zde je také lepší použít PND trubku o stejném průměru;
8. Sada příslušenství pro připojení přijímače: otočné spoje, rohový filtr, vsuvka. V závislosti na konfiguraci potrubí se tato souprava může lišit;
9. Nádrž na hydroakumulátor (přijímač) 200 litrů. Je lepší používat plastové výrobky s membránou, vybavené tlakoměrem a tlakovým spínačem;
10. Magnetický spouštěč, jehož svorky uzavírají / otevírají obvod napájení čerpadla. Startér je řízen provozním proudem z tlakového spínače přijímače. Instalováno pro spouštění vysokovýkonných čerpadel s velkými rozběhovými proudy;
11. Stanice řízení čerpadel, která umožňuje manuální spuštění a restart zařízení;
12. Snímač hladiny vody v jímce a nouzové vypínací relé čerpadla, když hladina vody klesne pod přípustnou úroveň.

Dávejte pozor! Ponorné čerpadlo a prvky automatizace řízení by měly být nejvyšší kvality, proto nedoporučujeme šetřit a kupovat produkty pochybných výrobců.

Ponoření a připojení čerpadla

Pojďme se pustit do podnikání.

Nejprve musíte sestavit systém zvedání vody na povrch:

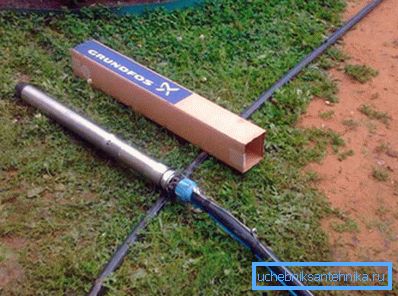

1. Čerpáme čerpadlo a ve výtokovém otvoru otáčíme vsuvkou vnějším závitem. Poté navineme zpětný ventil na vsuvku a našroubujeme spojku, aby se připojil k PND trubce (spojka je obvykle používána 32 palců);

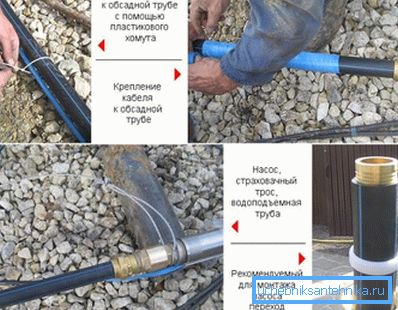

1. Připojte spojku s vodovodní trubkou, předem vyříznutou na velikost. Napájecí kabel motoru je položen podél trubky a upevněn k němu páskou nebo svorkami každých 2 až 3 metry;

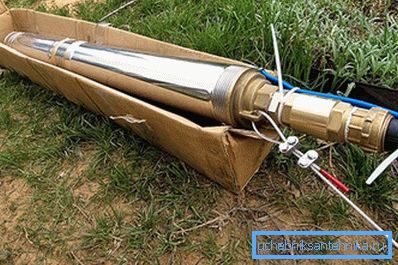

1. U montážních otvorů na tělese čerpadla procházejte bezpečnostním kabelem (obvykle součástí dodávky) a upevněte jej dvěma svorkami na šroubů.

1. Čerpáme čerpadlo a opatrně jej spustíme do potrubí potrubím, nedotýkejte se stěn skříně. Vzdálenost ke spodku je nejméně 1 - 2 metry. Dynamická hladina vody ve vrtu musí být nejméně 5 metrů nad čerpadlem;

1. Horní konec potrubí je zasunut do otvoru na hlavě studny a sevřena, přicházíme také kabelem. Bezpečnostní kabel je připojen ke speciálnímu kroužku na spodní straně horního krytu.

1. Připojíme kabel k síti s napětím 220 V a provedeme start čerpadla. Pokud voda neprobíhá hned - vytáhněte jej z úst z trubky, kontrolní ventil nemusí fungovat kvůli vzduchu v systému;

1. Pokud voda jde - znamená to, že první stupeň je dokončen.

  Dávejte pozor! Je-li čerpadlo již vybaveno zpětným ventilem, je lepší ho duplikovat mosazným produktem, protože je mnohem spolehlivější: cena dobrého čerpadla je příliš vysoká, než je riziko.

Podzemní potrubí

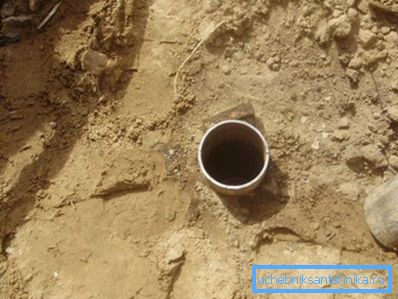

Tak, vlastně, jak dostat vodu ze studny do domu. Pro tyto účely je lepší použít trubku vyrobenou z polyethylenu, protože se prodává ve svitcích a máte možnost zvolit segment požadované délky, aby se zabránilo zbytečným spárám.

Také je užitečné otočné spojení pro potrubí PND a sadu dodatečných armatur. Používejte pouze kvalitní výrobky, doporučujeme zastavit výběr pro italské výrobce.

Takže pokyn k položení potrubí z studny do domu:

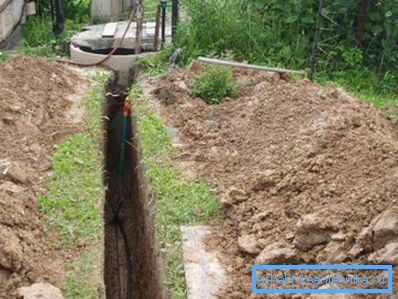

1. V hloubce zamrznutí půdy (pro každý region má vlastní, střední pruh Ruska je asi 5 metrů) vykopáme příkop z studny do domu. Je lepší položit komunikaci v nejkratší přímce, od té doby nebudete potřebovat otočné dokovací stanice a spotřeba materiálů bude nižší;

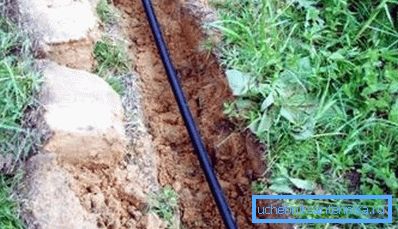

1. Na dně příkopu naléváme vrstvu písku o výšce 10-20 cm, s mírným zkreslením směrem ke studně (1% bude stačit). Na tuto posteli jsme dali troubu;

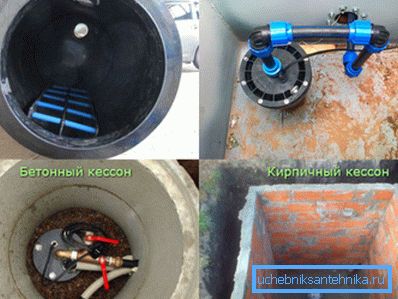

1. Jeden konec hadice jsme zavěsili do kazonu a spojili ji pomocí kolena a kování s zdvihací trubkou.

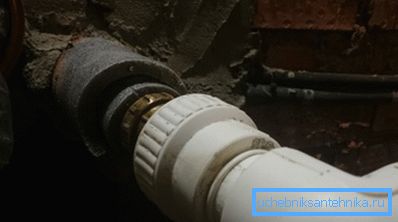

1. Druhý konec spustíme do speciální díry v základně domu nebo základny, dodáme vstupní bod plastovým pouzdrem a opatrně jej utěsníme silikonem nebo jiným těsněním;

1. Potrubí je pokryto vrstvou písku tak, aby bylo pokryto do výšky 15 cm, pak je příkop zakrytý zeminou. Kameny v zemi by neměly spadnout, záplaty ramene nemohou.

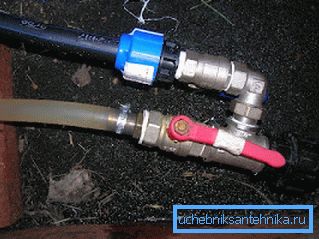

1. Ve spodní části potrubí je lepší zajistit vypouštěcí ventil, aby se vypouštěla ​​voda ze studny v případě zachování místa pro zimu.

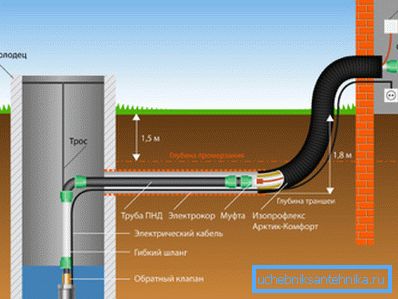

  Dávejte pozor! Pokud je potrubí prohloubeno pod úrovní zamrznutí půdy, mělo by být izolováno speciálním pěnovým polystyrenovým pouzdrem, do něhož je lepší vložit topný kabel, který je připojen k teplotnímu spínači. Také přicházejte s příběhem vstupu, který se nachází na povrchu nebo v jeho blízkosti.

Připojení přijímače

Jak již bylo řečeno, systém dodávek vody by měl spotřebiteli nejen dodávat vodu, ale také zajistit tlak a výkon přijatelný pro normální provoz sanitárního zařízení. Ponorné čerpadlo je schopné vytvořit dostatečně vysoký tlak, nicméně bude nestabilní a při náhlém zablokování ventilu může dojít k hydraulickému šoku.

Kromě toho, pokud je čerpadlo připojeno přímo k přívodu vody, pokaždé, když je baterie odemknutá v jakémkoliv instalačním zařízení (umyvadlo, dřezy, koupelna, WC apod.), Motor čerpadla se zapne. To bude mít nepříznivý vliv na životnost motoru, mechaniku čerpadla, jakož i vypínací body na relé nebo startéru.

Proto je zapotřebí hydroakumulátor, který bude akumulovat vodu pod tlakem a dodá ji spotřebiteli. Když tlak v nádrži přístroje klesne pod určitou úroveň, spustí se tlakový spínač, který uzavře napájecí okruh čerpadla a pumpuje požadovaný objem vody. Je-li kapacita nádrže 100 litrů nebo více, pak u průměrného počtu rodin počet čerpadel začíná být malý a bude trvat dlouhou dobu.

Obecně platí, že objem nádrže je vypočten na základě poměru 20 litrů na baterie, včetně toalety, zalévání rostlin a dalších.

Zastavili jsme se, abychom vstoupili do dýmky do domu. Pokračujte:

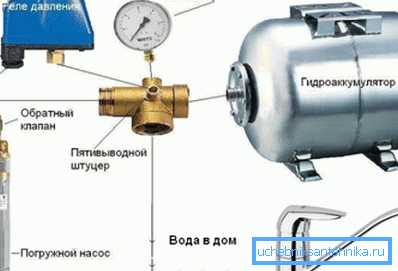

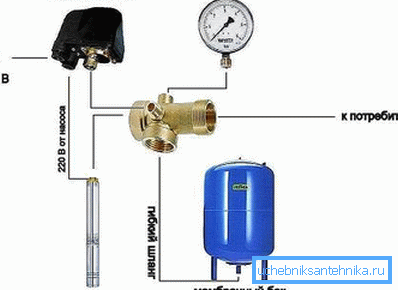

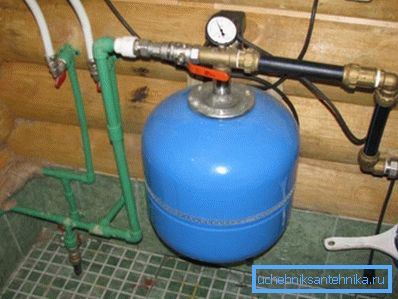

1. Vstup potrubí je spojen pomocí spojky s pětipólovým kováním. Připojujeme spojku na palec otvor přes bradavku s maticí;

1. Na vstupu přijímače natáhneme rohový ohyb, který se rozšiřuje o segment potrubí požadované délky. Pokud je to možné, namísto trubky a lokte používáme ohebnou hadici s kohoutem;

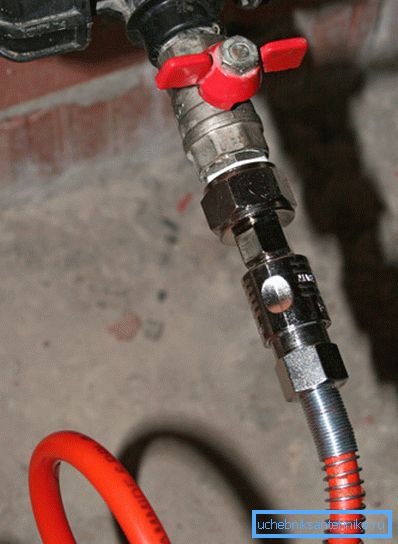

1. Konec trubky přijímače je spojen přes kulový kohout s maticí se závitem s libovolným otvorem. Pokud je použita hadice s kohoutem, její konec se jednoduše přišroubuje adaptérem ("American") do otvoru trysky;

1. Do díry? palce připojte manometr;
2. Do prázdné díry? palcem připojte tlakový spínač;

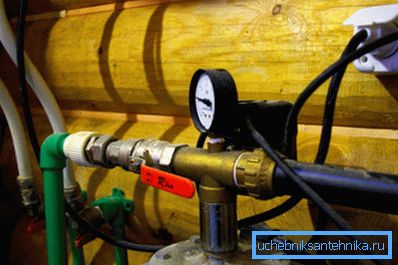

1. Zbývající neobsazený palcový otvor rozdělovací spojky je spojen pomocí ventilu s maticí k vodovodu dodávanému spotřebiteli;

1. Připojíme napájecí kabel čerpadla ke svorkám relé, které se spustí a vypnou. Spínací obvod je jednoduchý a popsán v instrukcích pro relé. Je-li zapotřebí startér, jeho cívka je napájena přes relé a čerpadlo je připojeno ke svorkám startéru;

1. Samostatně dodáváme kabel čerpadla ručním spínačem, který je navržen pro startovací proud motoru s dvojitým okrajem;

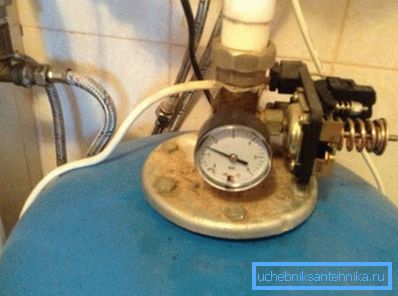

1. Pomocí ručního přepínače spustíme čerpací zařízení a počkáme až bude nádrž plná a systém automaticky vypne napájení motoru čerpadla. Na tlakoměru vidíme tlak. Potom otevřeme několik kohoutků a necháme vodu klesnout, dokud systém znovu nespustí čerpadlo, také nastaví hodnotu tlaku;

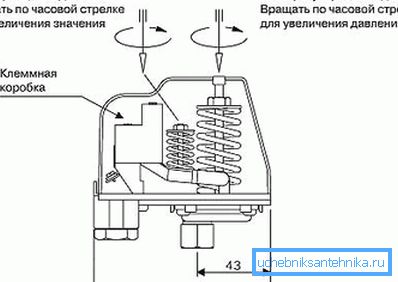

1. Porovnáváme získané hodnoty s charakteristikami pasu přijímače a v případě potřeby upravíme relé.

Závěr

Instalace autonomního systému zásobování vodou je velmi zodpovědným úkolem, který se skládá z mnoha etap. Nicméně celý soubor prací může být proveden nezávisle na základě bodů v našem manuálu (také se dozvíte, jak získat čerpadlo ze studny).

Video v tomto článku zobrazuje proces jasněji.
