Jak upevnit čerpadlo do studny pomocí kabelu
Autonomní místo pro zásobování vodou není omezeno na zařízení studny. Je nutné dodat vodu do míst sběru vody pomocí potrubí. Pokud hloubka zdroje překročí 7 m, použije se ponorné čerpadlo vibračního nebo odstředivého typu.
Jejich konstrukce umožňuje vodu zvednout z hloubky až 90 m s požadovaným tlakem, zatímco spotřeba energie je mnohem nižší než spotřeba povrchových agregátů. Výhodou ponorných čerpadel je relativní tichost během provozu, protože voda slouží jako přirozený zvukový izolátor. jen slyšet, když relé kliká.
Kromě toho je takové zařízení chráněno před mrazem a může vykazovat stabilní a efektivní provoz kdykoliv během roku. Hlavním problémem při provozu ponorného čerpadla pro vrtání je správná volba modelu, která odpovídá vašim potřebám, stejně jako správná instalace čerpadla do studny.
Charakteristika ponorného čerpadla
Je možné vyvodit logický závěr ze jména zařízení, které by mělo pracovat ponořeno do vody. To umožňuje tělu a motoru vychladnout. Když hladina vody u zdroje klesne na kritickou úroveň, ochranný systém "suchý chod" vypne čerpadlo.
Zařízení, které bylo vyvinuto výhradně pro tento typ zdroje, může být použito i v studně i dobře. Jejich zařízení je téměř stejné, vyznačují se pouze tvarem, cenou, je o něco nižší a větší.
Současně úzká forma a malý průměr zařízení pro dolní díru jsou spíše nevýhodou pro použití v jímkách. Například pokud je délka čerpadla pro jamky 900 mm, bude obtížné odolat podmínkám v mělkém zdroji, které předepisují, že čerpadlo nesmí být v dně do dna pod úrovní 1 m. To však nebrání jejich použití ještě častěji než standardní zařízení.

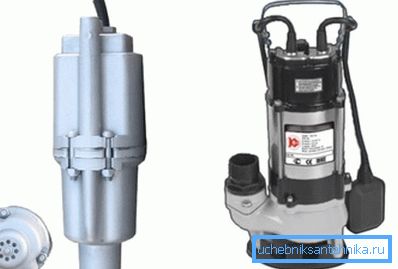

Typy čerpadel pro studny jsou rozděleny do:
- odstředivé;
- vibrační;
- šneky;
- vířící.
Princip jejich práce je jiný.
Výběr ponorného čerpadla
Předem je nutné vědět, jak vypočítat výkon čerpadla pro studnu. Například výkon zařízení musí splňovat požadavky na vodu, zatímco v tomto parametru může být ještě mírně vyšší.
Požadovaná spotřeba je určena součtem spotřeby umyvadla, kuchyňského dřezu, pračky a sprchy. Kromě toho můžete přidat zde a použití vody pro zavlažování, umyvadla v kuchyni, koupelna a pračka.
Ve druhé fázi určete skutečnou spotřebu za jednotku času. Souhlasíte s tím, že je nepravděpodobné, že se všechna analýza vody zapne současně s plnou kapacitou. K tomu lze dosáhnout celkového průtoku 60-80% a pokud je kapacita čerpadla vyjádřena v m3 / h, hodnoty v l / h by měly být vynásobeny hodnotou 3.6.
Instalace čerpadla
Pokud jste před připojením čerpadla do studny nevytvořili schéma pro napájení vody, pak je čas na to. Instalace zařízení je poslední věc, kterou musíte udělat.
Je bezpečné říci, že připojení čerpadla k vrtu a položení potrubí není obtížné. Je nutné pouze dodržovat známé pravidla a některé nuance. Je lepší, samozřejmě, když vezmete někoho, kdo vám pomůže, takže v akci je nějaké pojištění.
Instalatérské zařízení
Potrubí je nutné napínat, i když nebude čerpadlo používat k napájení domu. Je nemožné, aby vedle něj vytvořil louži, z níž se může voda vrátit zpět do důlního zdroje. V extrémních případech uveďte vodu 2-3 m po boku a proveďte kohoutek a umístěte místo vedle ní a odtok od zdroje.

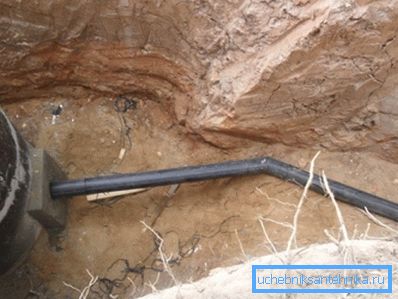

Chcete-li dodat vodu do domu, je nutné provést zákop s vlastními rukama nebo pomocí zařízení v hloubce, která nedovolí, aby voda v zimě zmrzla v trubce. Pokud podmínky místa neumožňují, je nutné je oteplovat pomocí pěnového plastu a minerální vlny. Můžete jej také zabalit topným kabelem, který neumožní kapalině zmrazit a zničit potrubí.
Aby nedošlo k poškození plastové přívodní trubky, ujistěte se, že v příkopu nejsou žádné rozbité sklo, ostré kameny nebo jiné řezné předměty. Zakryjte spodní část jámy vrstvou písku a položte je pomocí geotextilií.
Instalace
Pokyny vám pomohou porozumět procesu:
- Připravte kabel pro zavěšení, je lepší, aby byl vyroben z nerezové oceli, ale pozinkovaný a nylon bude dělat.

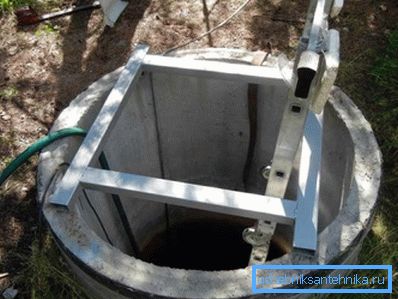

- Vytvořte montážní rám pro zavěšení. Chcete-li to provést, vezměte roh s polici 50 a svařte čtvercový rámeček z něj a nainstalujte ho na vrchní část studny.
- Vyvrtejte otvor v jednom z rohů pro tažení kabelu a jeho upevnění.
- Připravte odpaliště pro stažení z čerpadla do potrubí.
- Připojte jej k zařízení.
- Odsuňte elektrický kabel na požadovanou délku.

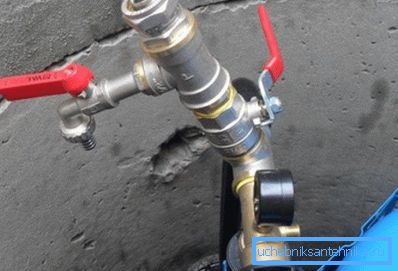

- Na výstupu čerpadla namontujte zpětný ventil, pokud nebyl ve výrobě určen. Současně použijte sanitární instalační materiál.
- Připojte mosaznou nebo plastovou spojku k zpětnému ventilu.
- Připojte potrubí ke spojce.
- Připojte elektrický kabel k vodovodnímu potrubí pomocí plastových svorek nebo elektrického pásku s krokem 500 mm, a potom se nesnítí do studny.
Tip: cívka kabel není pevná, ale s malou volnou polohou.

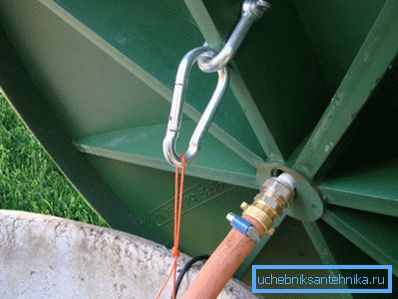

- Zajistěte bezpečnostní kabel do výstupků umístěných na horní straně čerpadla a zajistěte ho.
- Uveďte všechny detaily v přímce, abyste mohli:
- potrubí;
- na elektrický kabel;
- v blízkosti bezpečnostního kabelu.
- Spusťte pomalé spouštění čerpadla, je žádoucí mít v tomto procesu asistenta.
Tip: Zvedání, spouštění a výměna čerpadla do jímky se provádí pouze kabelem, je zakázáno jej provádět kabelem.
- Nasaďte zařízení na požadovanou hloubku konstrukce vrtu, připomínáme, že by nemělo být daleko od jednoho metru ke spodní části zdroje, zajistěte druhý konec kabelu k rámu rámu. Projděte konec otvorem a upevněte.
- Připojte svislou trubku s odporem k zařízení. Chcete-li to udělat, musíte jít dolů do studny a spojit je mezi sebou Američan se sanitární pastou a koutem.
Tip: Aby nedošlo k propadnutí do jímky při montážních pracích, můžete použít flexibilní hadici pro čerpadlo ve vrtu nebo měkké potrubí, abyste provedli veškerou práci shora.
- Elektrický kabel může být přiveden nahoru, nebo může být přiveden do příkopu, pokud se tak rozhodne, že ho přivede do domu.
Při instalaci čerpacího zařízení je možné pokračovat v položení potrubí základem a jeho dodáním do místa instalace akumulátoru, filtru a kotle. Po dokončení instalačních prací zabalte příkop do geotextilií a zakryjte ho pískovou vrstvou o výšce 100 mm a pak se zeminou.
Dodatečné vybavení

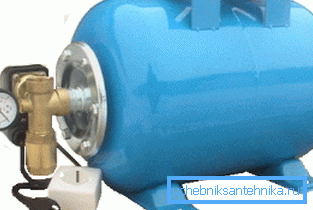

Nikdo se nedomnívá, že můžete použít čerpadlo pro studnu jednoduchým způsobem, stiskněte tlačítko, když budete potřebovat vodu v domě. Další možností je automatizovat proces, který bude vyžadovat hydroakumulátor a tlakový spínač.
První slouží jako mezilehlé spojení mezi spotřebiči a čerpadlem. Navíc jeho použití výrazně prodlužuje životnost zařízení. Můžete zvednout takovou kapacitu, že voda s určitým tlakem je dostatečná po dobu několika hodin a čerpadlo bude neaktivní.
Tlakový spínač slouží k automatickému zapnutí čerpadla v kritické hladině vody v hydroakumulátoru. Po naplnění nádrže jej vypne.
Závěr
Proces instalace ponorného čerpadla do studny nevyvolává potíže, je nutné pouze dodržovat určitá pravidla. Navíc je nutné, aby před tím bylo zajištěno vypuštění vody ze zdroje, vše předem připravené.
Velkou roli při zvyšování životnosti zařízení hraje doplňkové příslušenství - hydroakumulátor a tlakový spínač. V prezentovaném videu v tomto článku najdete další informace k tomuto tématu.
