Jak připojit ohřívač vody k vodovodu - přehled možností

Teplá voda v domě je jednou ze součástí komfortního života. V oblastech naší velké vlasti neexistuje nikde centralizovaná dodávka horké vody, takže lidé instalují místní vytápěcí systémy. Získání takového zařízení však okamžitě vyvolává další otázku, jak správně připojit ohřívač vody k vodovodnímu systému. Všechno, co je s tím spojeno, budeme diskutovat dále.

Důležité: podobné jednotky podle způsobu vytápění jsou rozděleny do 2 velkých směrů. Toto plynové zařízení a elektrické spotřebiče. Takže samoinstalaci plynového ohřívače u obyčejných lidí sloupu je přísně zakázán. Proto se budeme zabývat pouze zařízeními pracujícími s elektřinou.

Typy zařízení

Moderní trh je tak silně nasádán těmito jednotkami, že někdy je obtížné, aby obyčejný člověk pochopil tuto hojnost.

Abyste se vyhnuli chybám, protože cena těchto zařízení může být značně vysoká, musíte nejdříve jasně definovat, pro jaký účel potřebujete ohřívač a jak často jej plánujete používat.

Důležité: schéma propojení ohřívače vody s přívodem vody v bytě a v soukromém domě se příliš neliší. Zejména jsou použité jednotky stejné. Rozdíl může být pouze v počtu příslušných tvarovek.

• Toto zařízení je průtokové a kumulativní.. Průtokové zařízení, jak naznačuje název, funguje pouze v okamžiku, kdy tekutina prochází jednotkou. Přichází studená voda, ohřívá se ve výměníku tepla a vystupuje již zahřátá. Nejoblíbenější jsou gejzíry.

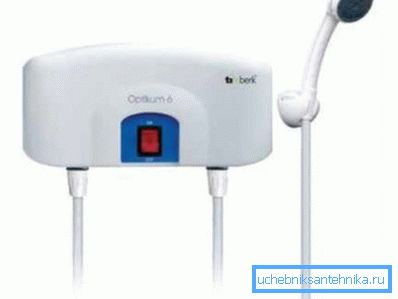

• K dispozici jsou také elektrické spotřebiče, které pracují v podobném průtokovém modelu.. Mají kompaktní rozměry a malý objem, ale vážnou nevýhodou je zde značná spotřeba energie a nutnost instalace vyztužených elektrických kabelů.
• Daleko populárnější u elektrických spotřebičů jsou akumulační ohřívače, lépe známé jako kotle.. Princip funkce je jednoduchý, topné články se instalují do nádrže a okamžitě se ohřeje značný objem vody, po kterém se spotřebuje podle potřeby. Teplota v kotli se neustále udržuje periodickým zapínáním stejných topných těles.

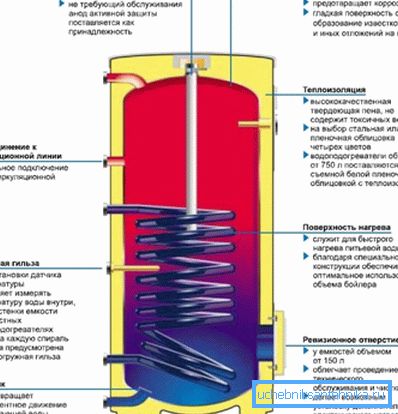

• Příběh by nebyl úplný, kdybychom nezmiňovali zařízení nepřímého ohřevu. Jsou zpravidla instalovány vedle topného kotle. Ve skutečnosti jsou to stejné kotle pro skladování, pouze voda v nich není ohřívána elektrickými topnými články, ale cívkou nebo výměníkem tepla dodávaným z topného kotle.

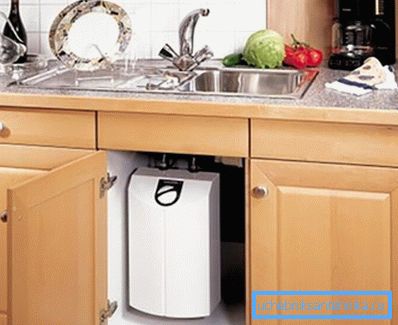

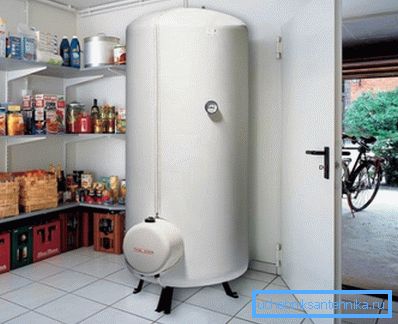

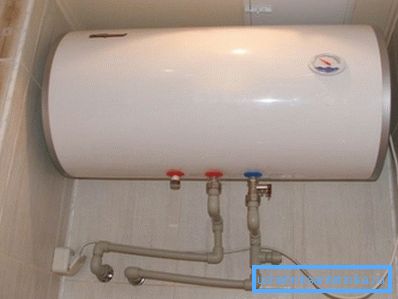

• Všechna podobná zařízení mohou být namontována a podlaha. Kapacita namontovaných kotlů často nepřesahuje 100 - 150 litrů, lze je namontovat vodorovně nebo svisle. Podlahové jednotky mají zpravidla velký objem a výkonný, někdy i komplexní systém vytápění, ačkoli existují také kompaktní modely určené k instalaci pod umyvadlo.

Důležité: všechny pokyny pro instalaci horizontálních nebo vertikálních ohřívačů přísně zakazují změnu směru instalace. Jinými slovy, horizontální zařízení nelze instalovat vertikálně a vertikálně vodorovně.

Obecné zásady instalace

Než si koupíte jednotku, rozhodněte se, kam ji dáte. Změřte, kolik volného místa máte. Faktem je, že kotle doporučujeme instalovat co nejblíže místu provozu.

Pokud se jedná o kuchyň, je lepší ji namontovat, buď nad umyvadlem nebo pod umyvadlo. Stejný princip se týká i koupelny. Čím více bude nádrž stát od jeřábu, tím větší bude tepelná ztráta během přepravy. Je také bezprostředně lepší zvážit pohodlí připojení k chladné dálnici a elektrické rozvodné síti.

Tip: může být namontován ohřívač vody bez vodovodního připojení, ale budete muset zařízení dodat s alternativním přívodem vody. V chatkách se jedná o improvizovanou vodní věž o výšce 6-10 m. Pro celoroční provoz je lepší koupit čerpací stanici.

Bez ohledu na to, jaký typ spotřebiče jste si vybrali, zapojení elektrického ohřívače vody do vodovodního systému začíná jeho zavěšením na stěnu nebo nastavením podlahové jednotky v pevné stacionární poloze. Horizontální kotle mají často 2 upevňovací body, vertikální 4.

Připevnění nádrže vlastními rukama není v zásadě obtížné, hlavní věc se nesmí mylně mýlit s průřezem kotevních šroubů. Takové zařízení je navíc instalováno pouze na silných nosných stěnách. Otvory jsou vyvrtány, jsou namontovány hmoždinky a jsou přišroubovány kotvy.

Instalace kumulativního akčního systému

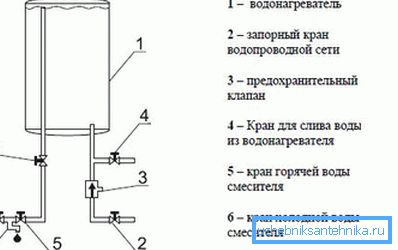

Základní schéma připojení zásobníku ohřevu vody k vodovodu se skládá z několika stupňů. Nejprve se rozhodněte, které trubky se budete připojovat.

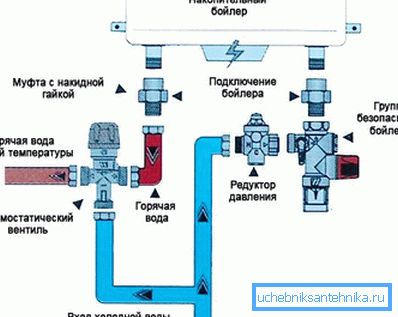

Pevná tuhá trubka vyrobená z kovu nebo polypropylenu je spolehlivá, ale bez správných dovedností je obtížné ji namontovat. Doporučujeme připojit ohřívač vody k vodovodnímu systému pomocí flexibilních kovových plastových trubek nebo měkkých vyztužených hadic. V prvním případě budete dodatečně potřebovat tvarovky. A ve druhém, pouze vinutí a klíče.

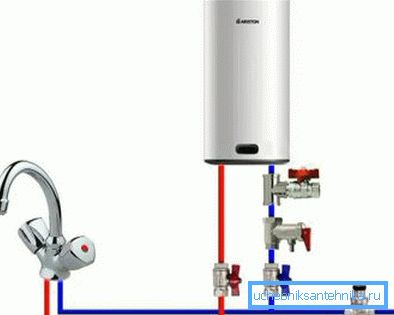

Před připojením ohřívače zásobníku k vodovodnímu systému je na přívodní trubku nádrže studené vody na nádrži namontován pojistný ventil. Všichni uznávaní výrobci zpočátku kompletují své jednotky takovým ventilem. Ale pokud svazovaný nejde, musí být koupen. Bez takového ventilu může kotel jednoduše explodovat.

Tip: Ve vodovodních systémech městských bytů dochází často k výrazným tlakovým ztrátám, které jsou pro všechny kotle nebezpečné. Odborníci doporučují okamžitě vložit speciální redukční ventil do přívodního potrubí studené vody.

Oba jsou umístěny na přívodním i výtokovém kulovém kohoutu, pomocí něhož se provádí nastavení provozu kotle. Když jsou potrubí připojeny, musíte otevřít oba ventily a naplnit nádrž. Stálý proud, bez vzduchových zátek, z potrubí s horkou vodou bude signalizovat plnost. Pak lze kotel připojit k síti.

Schéma propojení elektrického ohřívače vody s vodovodem zahrnuje další stejně důležitou etapu. Toto připojení jednotky k síti. Ihned je třeba poznamenat, že takové zařízení má velkou sílu a pro to budete muset nainstalovat samostatnou elektrickou síť. V opačném případě hrozí nebezpečí spálení elektrického zapojení v celém domě nebo v bytě.

V ideálním případě je ze štítu umístěn samostatný vstup z měděného kabelu vhodného průřezu a je instalován vstupní automat odpovídajícího výkonu. Připojení zásuvky nebo nikoliv závisí na místnosti. Může být instalován v kuchyni a v koupelně s vysokou vlhkostí bude výstup zbytečný.

Zvláštní pozornost by měla být věnována uzemnění, bez ní byste vážně ohrozil život. V soukromých domech můžete uspořádat sami sebe a vyčistit několik metrů a půl kovových kolíků do země. A v městských bytech je uzemnění na těle rozvaděče ve schodišti nebo suterénu domu.

Důležité: je možné připojit jakýkoli elektrický kotel pouze v případě, že je zcela naplněn vodou. V opačném případě se přístroj spálí.

Tabulka doporučeného průřezu měděného kabelu pro připojení různých jednotek. Pro hliníkový vodič činí faktor zvětšení 1,3 - 1,5.

Připojení kotelního kotle

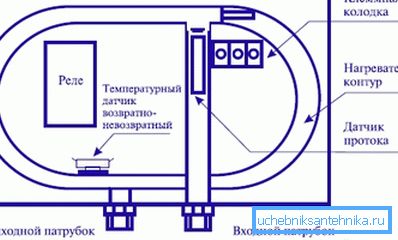

Schéma připojení okamžitého ohřívače vody k vodovodnímu potrubí není moc, ale stále se liší od instalace jeho akumulačního protějšku. Nejdříve se akce zde provádějí v mírně odlišném pořadí. První je namontované a připojené vedení. Jak bylo uvedeno výše, toto zařízení vyžaduje výkonnější vedení.

Odborníci také doporučují připojit okamžitý ohřívač vody k vodovodnímu systému podle zvláštního schématu. Jeho princip je podobný instalaci topných radiátorů s bypassem. Ohřívač se rozbije do potrubí a dodatečně namontuje potrubí s ventilem, který spojuje vedení řezané ohřívačem a obchází.

Tím, že blokuje několik ventilů, může být voda spuštěna přímo. V důsledku toho je možné opravit jednotku bez odpojení centrálního zásobování vodou. Pokud jde o potrubí a armatury, používají se stejně jako u kumulativních kotlů.

Video v tomto článku zobrazuje možnosti připojení.

Závěr

Závěrem je třeba poznamenat, že proudová verze elektrického ohřívače je výhodná pouze pro krátkodobé použití v malých objemech. Pokud potřebujete hodně teplé vody, doporučujeme, abyste upřednostňovali agregáty kumulativních akcí.
