Jak měřit vodní potrubí: vše, co potřebujete vědět o výběru

Sortiment vodních trubek zahrnuje výrobky různých velikostí. Aby nedošlo k nepříjemné situaci, když zakoupené součásti neodpovídají sekci nebo jiným parametrům k již nainstalovaným, je důležité, aby každý instalatér nejen znal nejčastěji průměr průměru trubek, ale také aby byl schopen správně měřit. Náš článek bude věnován těmto otázkám.

Rozměry sanitárního zařízení

Základní parametry

Před analýzou velikosti sortimentu vodních a plynových produktů, která je uvedena v příslušných státních normách a SNiPs, musíte pochopit, na kterých parametrech budeme pracovat.

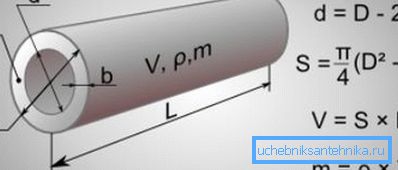

Při měření těchto dílů budeme potřebovat následující hodnoty:

• D - průměr. Představuje vzdálenost mezi nejdálšími body na vnějším povrchu.
• Doo - podmíněný průchod. Velikost podmíněného průchodu se rovná průměru vnitřního kanálu potrubí zaokrouhlenému na standardní hodnotu s určitým stupněm přesnosti.

Dávejte pozor! Při mezinárodním označování se pro označení vnějšího průměru a podmíněného průchodu používají symboly D a Dn.

• s - tloušťka stěny. Čím vyšší je tato hodnota, tím je trvanlivější konstrukce a tím větší tlak bude potrubí vydržet.

Navíc, aby bylo možné plně ocenit schopnosti konkrétního modelu, je použit tzv. Standardní poměr stran (SDR). Tato hodnota se vypočte podle vzorce:

SDR = D / s

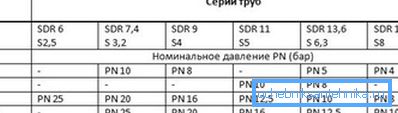

Hodnota SDR je zpravidla zaokrouhlena na tabulkové hodnoty, což umožňuje snadno vybrat materiál s požadovanou odolností proti vnitřnímu tlaku.

Palce nebo milimetry?

Dalším důležitým bodem je určení poměru mezi metrickými a palcovými velikostmi trubek. Zdá se, že není nic jednoduššího - jen násobte průměr trubky v palcích o velikosti jednoho palce (asi 25,4 mm) a získáme požadovaný výsledek, ale v praxi je vše poněkud komplikovanější.

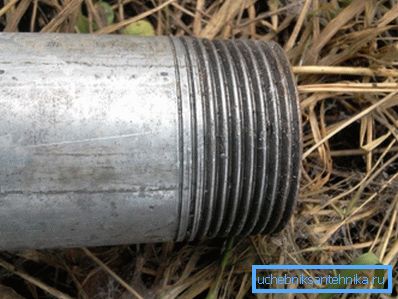

Faktem je, že palce charakterizují potrubní závit, který je řezán na vnější průměr a při výběru trubek (zejména při výměně kovových výrobků za plast) je důležitý vnitřní průměr.

Profesionální instalatéři používají standardní poměry:

• Vodní potrubí 1 2 palce - podmíněný průchod 15 mm, vnější průměr od 20 do 22 mm.
• Vodní potrubí 3 4 - potrubí v 20 mm, vnější část od 25 do 27 mm.
• Produkt palce - 25 a 32 mm.
• Vodní potrubí 1 1 2 - podmíněný průchod 40 mm, v závislosti na tloušťce stěny, může mít průměr 45 až 50 mm.

Také v našem článku jsou uvedeny tabulky poměrů palcových a metrických rozměrů trubek nejčastěji používaných v práci.

Šířka pásma

Někdy při výběru dílů používaných při konstrukci komunikací je nutné zjistit kapacitu potrubí o určitém průměru.

Tato hodnota udává, kolik kapaliny může procházet interním kanálem za jednotku času a závisí na následujících faktorech:

• Materiál, z něhož je trubka vyrobena.
• Tvar výrobku (kulatý / profilový).
• Průměr podmíněného průchodu.
• Celková délka obrysu.
• Přítomnost svahu a jeho stupeň.
• Systémový tlak

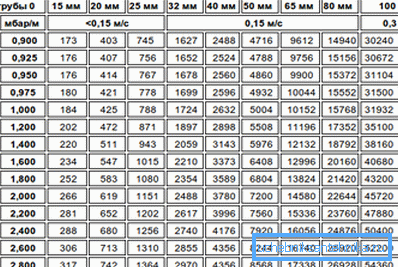

Pro výpočet této hodnoty se obvykle používají těžkopádné vzorce, protože instalatéři obvykle buď používají standardní, časově testované řešení, nebo používají hodnoty tabulky. Tudíž podle takové tabulky je průtok vodní trubky 100 mm s rychlostí pohybu kapaliny při 0,3 m / s a ​​tlak 90 Pa / m bude asi 30 tisíc kg / h.

Dávejte pozor! Abyste si neprovedli vlastní výpočty, můžete si stáhnout speciální kalkulační program.

Metody měření doma

Můžete měřit trubku vlastním rukama několika způsoby:

• Pokud má výrobek dostatečně velký průměr, pak nejjednodušším způsobem je použít flexibilní měřicí pásku (krejčovský metr je perfektní). Omotat pásku kolem trubky a měřit obvod v nejširší části. Poté vypočítáme průměr, dělíme obvod číslem "Pi", přibližně rovným 3,1416.

Dávejte pozor! Protože se standardní součásti používají v každodenním životě, instrukce doporučuje jednoduše rozdělit obvod o 3: přesnost bude dostačující.

• Chcete-li pracovat s trubkami s malým průměrem, můžete použít třmen nebo mikrometr. Pokud se setkáte s podobnými úkoly průběžně, je lepší koupit si model s elektronickým displejem: jeho cena je mírně vyšší než u standardních měřidel, ale je neporovnatelně výhodnější jej používat.
• Pomocí třmenu můžete určit i vnitřní průměr výrobku. K tomu na plátku na několika místech měříme tloušťku stěny, vypočítáme průměrnou hodnotu tohoto parametru a odečíráme jej dvakrát od nastavené hodnoty vnějšího průměru.

• Nakonec k vyřešení problému můžete použít grafické programy. K potrubí, které je třeba měřit, použijeme buď pravítko, nebo objekt s dříve známými rozměry (například schránka). Fotografujeme produkt a pak pomocí počítačových programů korelujeme rozměry normy s rozměry potrubí.

Dávejte pozor! Nejčastěji se tato technika používá pro objekty ve velkém měřítku, stejně jako pro potrubí, jejichž přístup je velmi obtížný.

Závěr

Zjistěte, jaký produkt před námi - vodní trubka 50 mm, 60 mm nebo 1 1/2 palce - několika způsoby. A čím přesněji měříme, tím vyšší je pravděpodobnost, že vhodná část bude vybrána pro připojení nebo výměnu. Další informace o principech měření produktů potrubí naleznete v tomto článku.
