Jaké materiály mohou provádět instalaci instalatérských a sanitárních zařízení v bytě nebo v soukromém domě? Jaký by měl být průměr trubky? Jaký svah položit stoka? V článku se pokusíme najít odpovědi na tyto a další otázky.

Výběr materiálů

Za prvé, nezapomeňte, jaké možnosti nabízí moderní trh.

Pro přívod vody se používají:

• Černá a pozinkovaná ocel.

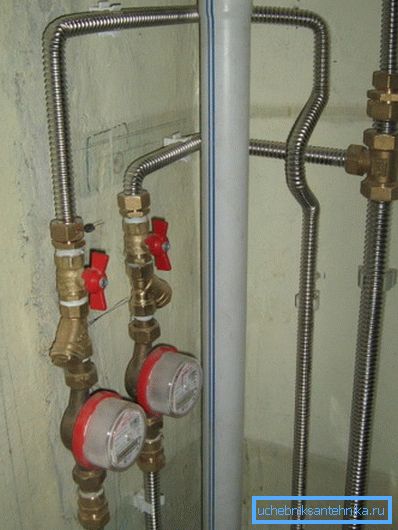

• Vlnitá nerezová ocel.
• Kovový plast.
• Měď.
• Polyethylen.

Pro vyjasnění: kvůli nízké tepelné odolnosti (nejvýše 60-70 stupňů) se polyethylen používá pouze na studené vodě.

• Zesítěný polyethylen. Křížové vazby mezi molekulami polymeru významně mění své fyzikální vlastnosti: mohou být instalovány vytápění a instalace teplé vody.
• Polypropylen.

Výběr mezi nimi je zcela dvojznačný; autor se však odváží doporučit vlnitou nerezovou trubku pro sítě centralizované dodávky horké vody a zesílený polypropylen pro vodovodní systém s vlastním kotlem nebo sloupem.

Proč? Vidíte, že v některých případech (náhle otevřený nebo uzavřený ventil, pádu ventilových tváří, trhání ventilu šroubového ventilu apod.) Může být jmenovitý tlak v systému horké vody, který činí 3,5 - 6,5 kgf / cm2, krátkodobý zvýšit o 2-3 krát. Jedná se o hydraulický šok, který způsobuje významnou část nehod a zaplavení bytů.

Z mnoha důvodů je pravděpodobné, že vodní kladivo je mnohem vyšší u systémů s centralizovanou dodávkou horké vody; proto by měly být bezpečné a používat materiál s významnou bezpečnostní rezervou.

Odkaz: pro korpovanou nerezovou ocel Kofulso deklaroval odolnost vůči hydraulickému tlaku až do 60 atmosfér.

V případě, že do domu nebo bytu je dodávána pouze studená voda, pravděpodobnost vodního kladívka je zanedbatelně malá. Pokud ano, můžete ušetřit na instalaci: cena polypropylenu je alespoň třikrát nižší než cena nerezové oceli stejného pogonazh.

Co je špatné jiné materiály:

• Ocel bez antikorozních povlaků se vytváří z vnitřku s vápennými usazeninami.
• Galvanizace zahrnuje velmi náročnou práci na vláknech s nastavením velikosti trubek.

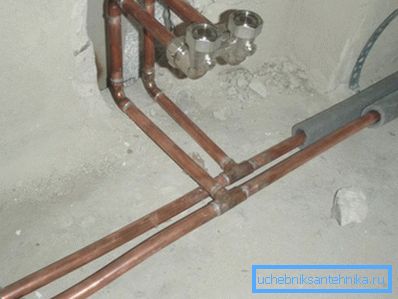

• Měď je mnohem dražší než jiné roztoky, jelikož v porovnání se stejnou nerezovou ocelí neexistují žádné významné výhody.

• Zesíťovaný polyetylén není velmi estetický s otevřeným pokládkou a vyžaduje nákup velmi drahého (od 10 000 rublů) expandéru.
• Kovový plast je výrazně nižší než pevnost z nerezové oceli a polypropylen - cena.

Jaké ventily je lepší koupit? Zde je odpověď zcela jasná: naše volba je kulové kohouty.

Při nákupu je třeba věnovat pozornost několika věcem:

1. Otočit páku by nemělo vyžadovat velké úsilí.
2. Dřík musí být opatřen maticí, která umožňuje utažení těsnění.

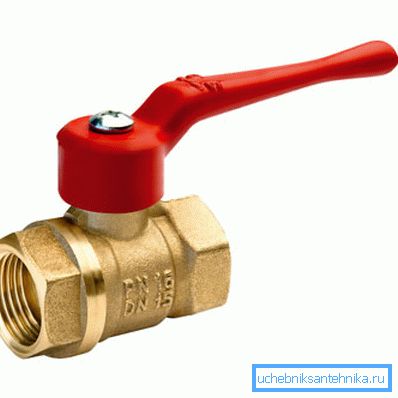

3. Je lepší dávat přednost kohoutem bez chromu se žlutým pláštěm. To zajišťuje, že materiál těla je mosaz, a nikoliv silumin, který se od něj liší v extrémně nízké mechanické pevnosti.

Co lze použít jako odpadní materiál?

Pro kabeláž v okolí domu nebo bytu - zvonovité šedé PVC trubky s gumovými o-kroužky. Jsou poměrně silné a trvanlivé za přiměřenou cenu.

Při výměně stoupačky v bytovém domě je však lepší upřednostňovat litinu nebo tzv. Tiché plastové trubky, včetně vrstvy materiálu s vyšší hustotou. Nedovolí, aby zvuk vypouštěné vody narušoval váš klid v noci.

Výpočet přívodu vody

Co přesně potřebuje výpočty?

1. Plánovaný průtok potrubím.
2. Jeho průměr, který je vybrán průtokem.

1. Pokles tlaku v něm. Pokud na konci sanitárního zařízení bude tlak menší než pět metrů, stojí za to přemýšlet o zvýšení průřezu zásobování vodou.

Spotřeba

Standardy výdajů pro sanitární spotřebiče pro domácnost jsou obsaženy v SNiP 2.04.01-85. Dáváme část odpovídající tabulky.

Kapitán důkazy naznačuje, že některé zařízení mohou být použity současně (například umyvadlo a dřez). Ve výpočtech bylo použito maximální spotřeba.

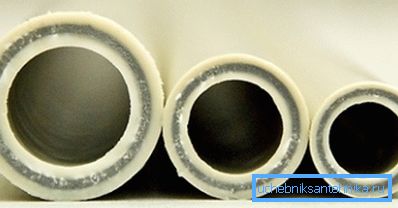

Průměr

Pro jeho výpočet potřebujeme dvě vzorce - plochu kruhu a průtok vody známou sekcí známou průtokovou rychlostí.

Oblast kruhu se vypočítá jako S =? R ^ 2, kde je číslo? se předpokládá, že je 3,1415 a poloměr r je polovina vnitřního průměru potrubí.

Spotřeba vody lze vypočítat podle vzorce Q = VS. V tom je Q požadovaná hodnota, V je průtok vody a S je plocha průřezu.

Poznámka: Pro usnadnění výpočtů jsou všechny hodnoty pro výpočty konvertovány na jednotky SI - metry, čtvereční metry a krychlové metry za sekundu.

1,5 m / s se berou jako odhadovaná rychlost proudění, maximální přípustná pro napájení pitné vody pro domácnost. Překročení tohoto limitu bude znamenat vzhled hydraulického šumu.

Jako příklad vlastních rukou vypočteme velikost přívodu vody, který bude zásobovat současně používanou vanu, toaletu s cisternou a umyvadlem.

1. Celková spotřeba podle výše uvedené tabulky bude 0,250 + 0,100 + 0,120 = 0,470 l / s. Přepočítáme jej v SI: 0,47 l / s = 0,00047 m3 / s.
2. Při maximálním přípustném průtoku 1,5 m / s se plocha průřezu vypočte podle druhého vzorce jako 0,00047 / 1,5 = 0,000313 m2.
3. Pomocí prvního vzorce vypočteme poloměr vnitřní části potrubí. To se rovná 0,0099 metrů nebo 9,9 mm.
4. Průměr se bude rovnat 9,9 x 2 = 19,8 mm.

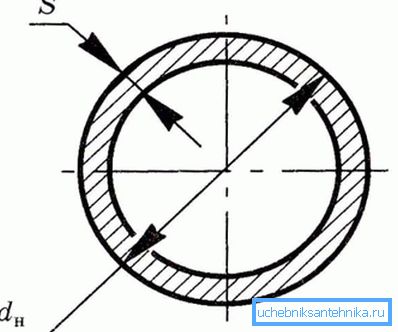

Nezapomeňte, že plastové a kovoplastové trubky jsou označeny vnějším průměrem, který je zpravidla o jeden stupeň větší než vnitřní průměr. U polypropylenu je v našem případě požadovaná velikost 25 mm.

Tlaková ztráta

V tomto případě se instrukce pro výpočet přívodu pitné vody sníží na použití vzorce H = 1,3iL, ve kterém:

• H je požadovaný pokles v metrech vodního sloupce.
• L je délka trubky.
• i je jeho hydraulický sklon.

Co je to hydraulický svah a kde získáte jeho hodnotu?

Toto je jméno odporu, kterým má potrubí proudit. Závisí to na materiálu potrubí, jeho průměru a průtoku.

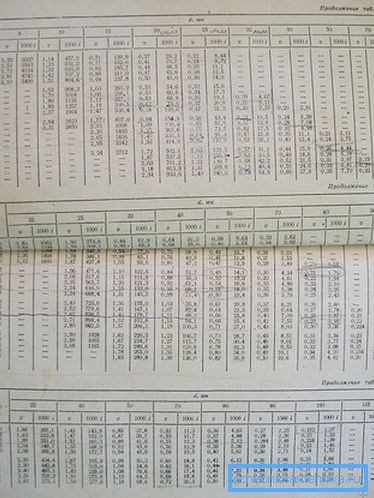

Hodnoty všech běžících materiálů a velikostí naleznete v tzv. Shevelev tabulkách. Označují hodnotu 1000i - hydraulický sklon pro 1000 metrů trubky. Chcete-li, aby hodnota i byla nahrazena do našeho vzorce, 1000i by mělo být poměrně předvídatelně děleno 1000.

Počítáme pokles tlaku v naší dodávce vody s vnitřním průměrem 20 mm s uvedením několika dalších vstupů:

• Materiál potrubí - polypropylen.
• Jeho délka je 12 metrů.

Pro hodnotu 1000i budeme muset odkazovat na adresáře. V příslušné tabulce uvádíme příslušnou část příslušné tabulky:

Při průtoku 1,49 m / s, nejblíže k maximální povolené hodnotě, bude 1000i 221,8, respektive 221,8 / 1000 = 0,2218.

Tuto hodnotu nahrazujeme společně s délkou trubky do vzorce: 0.2218 * 12 * 1.3 = 3.46 metrů. Minimální přípustný tlak 5 metrů na koncové sanitární zařízení bude pouze s hlavou na vstupu 8,46 m (což odpovídá tlaku 0,846 kgf / cm2). Vzhledem k tomu, že skutečný tlak ve vodovodním potrubí není obvykle menší než 2,5 - 3,5 kgf / cm2, průměr potrubí je dostatečný.

Pokládání odpadních vod

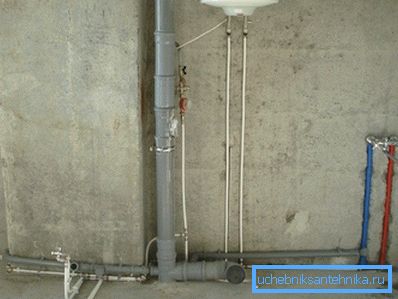

Výběr průměru kanalizačního systému podléhá nejjednodušším pravidlům: výstupy na oddělené umyvadla, umyvadla a sprchy jsou položeny pomocí potrubí o průměru 50 mm; úseky, které spojují odtoky ze dvou a více zařízení a větve do toaletních mís, jsou vyrobeny o velikosti 110 mm.

Sklon je 3,5 cm na metr na 50 mm a 2 cm na 110 mm. Protisměrné svahy jsou nepřijatelné: každá z nich se stane místem stálého hromadění tuků a suspenzí a v dlouhodobém výhledu - bod výskytu zablokování.

Maximální vzdálenost mezi upevňovacími body odpadní trubky je 10krát větší než průměr.

Nejvhodnější je řez trubku na místě pomocí brusky s jakýmkoli řezacím kotoučem. Je lepší provádět práci venku nebo mít chráněné dýchací orgány pomocí gázového obvazu: rozhodně nestojí za to dýchat plastový prach.

Z vnější strany trubky řezané v místě s ostrým nožem se zkosení odstraní.

Snižte potřebu dokovací práce, která pomůže běžnému mýdlu.

Mohou třešit jak gumové těsnění, tak konec trubky se zkosením.

• Ratruby jsou vždy orientovány proti směru proudění odpadních vod.
• Snaží se lépe provádět ne jeden úhel 90 stupňů a dva 45 stupňů. V tomto případě bude při vycpávání mnohem méně problémů s čištěním.
• Ze stejného důvodu je na dlouhých úsecích a zatáčkách vhodné zajistit revize nebo odpaliště se zástrčkami.

Montáž přívodu vody

Nerezová ocel

V tomto případě se instalace vodovodů provádí pomocí nejjednodušších kompresních armatur se silikonovými kroužky - těsněními. Nástroj - dva otevřené nebo nastavitelné klíče. Minimální poloměr otáčení potrubí je roven jeho průměru, takže počet kování bude minimální.

Pro upevnění trubky na stěny pomocí plastových nebo kovových svorek; vzdálenost mezi upevňovacími body by neměla přesáhnout jeden metr.

Polypropylen

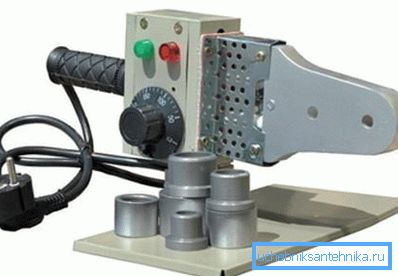

Instalace vodovodních potrubí z polypropylenu se provádí pomocí nízkoteplotní páječky se sadou trysek pro různé průměry.

Připojte použité potrubí odlitky ze stejného polypropylenu.

Pájecí proces vypadá takto:

1. Páječka je dodávána s tryskou odpovídající velikosti pro potrubí a ohřívá se na 240 až 260 ° C.
2. Trubka a zásuvka armatury jsou několik sekund spojena s tryskou, po které je potrubí vloženo do armatury a drží se po určitou dobu.

Doba vytápění, fixace a chlazení potrubí pro získání silného spojení závisí na jejich velikosti:

Jako vždy existuje řada jemných odstínů:

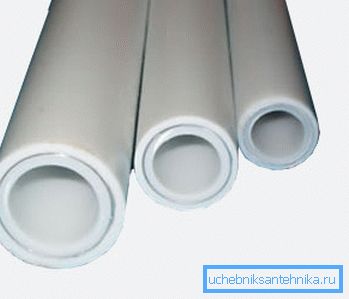

• U trubek zpevněných hliníkem musí být fólie odstraněna z oblasti svařování. Tato práce se provádí pomocí třepačky (s vnější výztuží) nebo plochého nože (v místě vyztužovací vrstvy ve středu stěny).
• Trubky a tvarovky jsou spojeny přísně pohybem vpřed, bez otáčení. V opačném případě roztavená plastová vlna oslabí spoj.

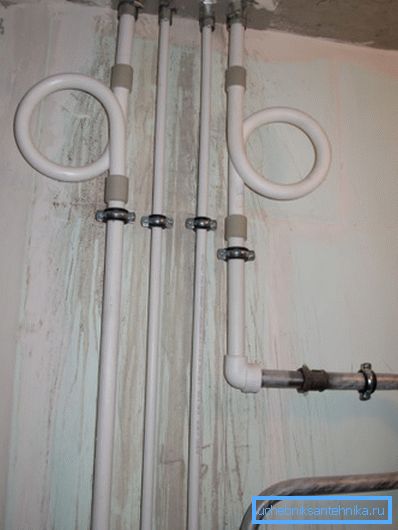

• Dlouhé rovné profily z polypropylenu na horké vodě jsou dodávány s dilatačními klouby - ohybem tvaru U nebo kroužkem.

• Svěrky by neměly zabraňovat prodlužování trubky během ohřevu.
