Instalace sanitárních zařízení: od projektování až po

Vytvoření vodovodního systému v domě nebo byt s vlastními rukama je spíše obtížným úkolem, ale přesto je to možné i pro ty, kteří se dříve nesetkali s podobnými úkoly. Poté, co jste vynaložili nějaký čas na přípravu, budete moci úspěšně provádět projektové a instalační práce, a současně ušetříte za služby profesionálních instalatérů.

Je samozřejmé, že před nástupem nástrojů stojí za to prozkoumat všechny dostupné informace. A proto jsme se pokusili poskytnout základní údaje, které vám mohou být užitečné.

Návrh vodovodního systému

Zdroj vody

Pokud potřebujeme navrhnout vodovodní systém v bytě, pak obtíže téměř nikdy nevzniknou. To je způsobeno skutečností, že při centralizovaném zásobování vodou je nutné doslova nalézt několik metrů trubek, které spojují vchod do místnosti se všemi spotřebními místy (tam budou dva nebo tři).

Kde je obtížnější řešit dodávky vody v soukromém domě:

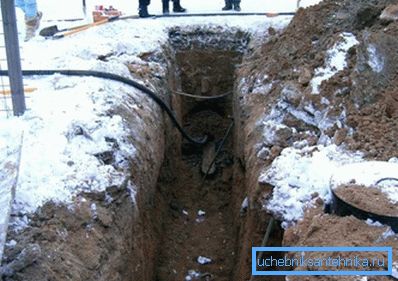

• Nejprve musíme určit zdroj. Je-li k úložišti připojen místní systém zásobování vodou, musíme s ní koordinovat spojení na obecním vodovodním kanálu nebo jiném licenčním úřadu.

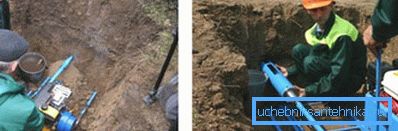

• Další otázkou je připojení dálnice k domu.. Zde je docela často nutné rozhodnout, jak umístit potrubí pod silnici, protože komunikace nejsou vždy kladeny před asfaltováním. Nejvhodnějším řešením v této situaci bude přilákat stavební zařízení, jmenovitě zařízení pro horizontální směrové vrty.
• Pokud nechcete utrácet peníze nebo potřebujete překročit silnici delší než 8 - 10 m, můžete se sami pokusit.. Odborníci na otázku, jak provést punkci přes silnici pro systém zásobování vodou, doporučují použití horizontální vrtačky s prodlužovacími tyčemi. Samozřejmě, složitost procedury je velmi velká, ale pokud máte více času než peníze, stojí za to vyzkoušet.

Dávejte pozor! Podle SNB 3.03.02-97 je vzdálenost od přívodu vody na silnici nejméně 2 m od okraje postranního kamene. V každé konkrétní situaci však stojí za to vyřešit problém zvlášť, neboť tyto normy jsou často ignorovány předchozími komunikací.

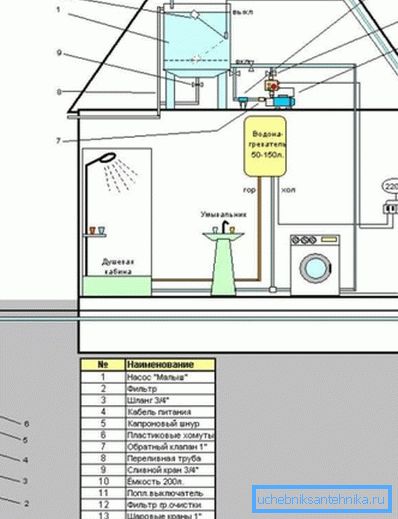

• Pokud není vodovod, je nutné vybavit samostatný zdroj. V této funkci mohou existovat různé vrty a vrty, zařízení se speciálními čerpadly pro dodávku vody do domu.
• Pro efektivnější využití zdroje je kromě čerpadla nutné instalovat expanzní nádobu pro ukládání vody. Přítomnost takové nádrže přispěje k rovnoměrnému tlaku v potrubí a okamžitě můžete použít přívod vody bez čekání na čerpání další části vody čerpadlem.

Dávejte pozor! Instalace expanzních nádob také minimalizuje spotřebu energie a zvyšuje životnost čerpadla kvůli jeho častějšímu zapnutí.

• Konečně musíte přemýšlet o pohodlí.. V soukromém domě je jediným zdrojem horké vody elektrické ohřívače, plynové nebo pevné palivo, takže při plánování komunikace pro toto zařízení je nutné zajistit samostatné místo.

Potrubí uvnitř domu

V samotném domě je třeba navrhnout instalaci potrubí. Samozřejmě, že je nejlepší, pokud jsou všechny body spotřeby umístěny co nejblíže místu vstupu, ale to ne vždy platí.

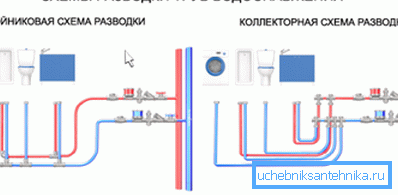

Existují dvě možnosti plánování:

• Ekonomičtější je tzv. Sériové zapojení. Ze stoupačky položíme jeden obrys běžící podél všech spotů spotřeby a před každým bodem provedeme boční postranní talíř. Prostřednictvím odpaliště připojujeme jeřáb k vodovodnímu systému, čímž ušetříme značné množství materiálu.
• Nevýhodou postupného směrování je nestabilita tlaku: jakmile otevřeme jeden kohout, zbytek tlaku klesne téměř k nule.

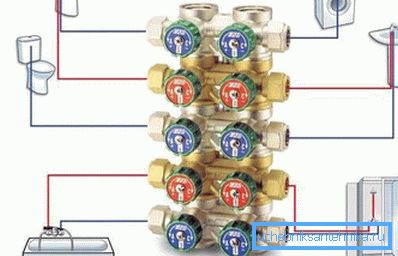

• Z tohoto důvodu se používá kolektor (paralelní) vedení. Kolektor s několika výstupy je připojen ke stoupači a obvody horké a studené vody jsou připojeny k těmto výstupům - jeden pro každý bod spotřeby. Cena takového řešení bude výrazně vyšší, ale ve velkých domcích stojí za to realizovat právě takový systém.

Konečně nezapomeňte na dřezu. Typicky se instalace přívodu vody provádí souběžně s instalací kanalizační sítě, takže zvážit potřebu pokládky potrubí pro odvodnění.

Nástroje a materiály

Výběr trubek

Když je náš projekt připraven, měli byste se rozhodnout, jaké materiály použijeme k jeho realizaci v praxi. A především je nutné zvolit vhodné potrubí, protože spolehlivost a trvanlivost celého systému z velké části závisí na nich.

Chcete-li analyzovat dostupné možnosti, stojí za to studovat následující tabulku:

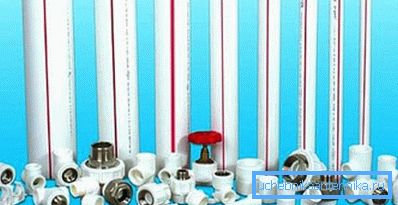

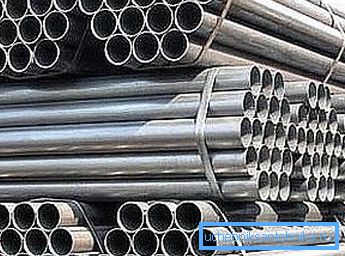

Jak je patrné z tabulky, různé materiály pro instalaci mají různé výhody a nevýhody. Většinou se však používají polymery, které se používají pro samonosný systém, nebo jsou kombinovány výrobky: vnější část, položená pod zemí, je vyrobena z litiny nebo hustého zesítěného polyetylenu (PEX) a vnitřní část je vyrobena z polypropylenu nebo kovového plastu.

Vybíráme nástroje

Kromě samotných potrubí, jakož i vhodných armatur a ventilů budeme potřebovat také nástroje.

Budeme-li budovat celý systém rukama od začátku až do konce, pak stojí za to koupit:

• Shtroborez nebo puncher pro práci s návrhy ložisek.
• Pily na kov nebo plast (v závislosti na tom, jaké trubky budeme ležet).
• Svařovací stroj (pokud se plánuje instalace stálých přípojek ocelových trubek).
• Páječka s pájkou (pro měděné trubky)

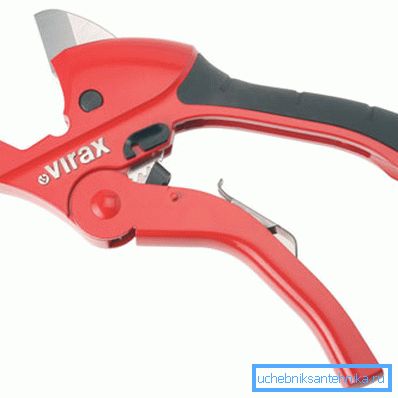

• Řezací trubka je speciální nástroj, který usnadňuje proces montáže výrobků na velikost.

• Páječka pro plastové trubky nebo pro lisování pro lisovací armatury.
• Sada nástrojů pro vodoinstalace - nastavitelné a otevřené klíče, trimery pro odizolování okrajů trubek atd.
• Úroveň a ruleta.
• Ruční nástroj.

Také nemusíte být ochotni se postarat o dostupnost dostatečného množství těsnění a sanitárního vinutí. Pomocí těchto součástí zajistíme těsnost bodů připojení ventilů.

Instalace systému

Otevřené a skryté těsnění

V této části se budeme věnovat popisům, jak sami provádět instalace.

A začneme s přípravou základny, na které budou instalovány potrubí:

• Nejméně nákladné je otevřené pokládky. V tomto případě jsou všechny obrysy umístěny podél stěn místnosti a upevněny na základně pomocí svorek. Upevnění by mělo být natolik pevné, aby nedošlo k náhodnému přemístění potrubí, avšak upevňovací prvky by neměly produkt zašpinit a deformovat.

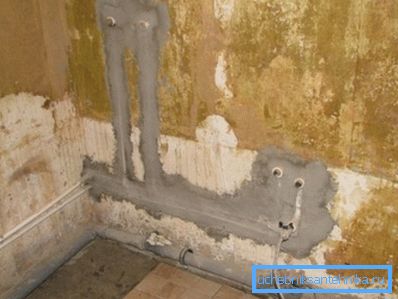

• Mnoho z nich však nemá rád vzhled vodovodních potrubí, a proto jsou v otevřených prostorech položeny v tloušťce stěny. Provedeme to tak, že v konstrukčním materiálu děláme drážky pomocí násypky nebo děrovače, upevníme komunikace v nich a leskeme přes drážky maltou.
• Můžete udělat kompromisní řešení. V tomto případě položíme všechny potrubí otevřeně, ale skryjeme je za dekorativní krabice. To je zvláště výhodné, pokud potřebujete maskovat relativně malou plochu, protože zbytek obrysu je již skrytý za nábytkem (například kuchyňskou jednotku).

Připojení potrubí

Nyní je čas diskutovat o skutečné instalaci vodovodní sítě. Bez ohledu na materiál, který si vybereme, budou trubky v každém případě spojeny pomocí kování - přímých spojů, loktů, ohybů atd. Konstrukce armatury a způsob jejího upevnění na potrubí závisí na instalační technologii.

Nejjednodušší způsob, jak to udělat, je sestavení systému zásobování vodou na svařovaných kování nebo pomocí speciálních nástrojů pro plastové trubky. Oba tyto možnosti zvážíme v této části.

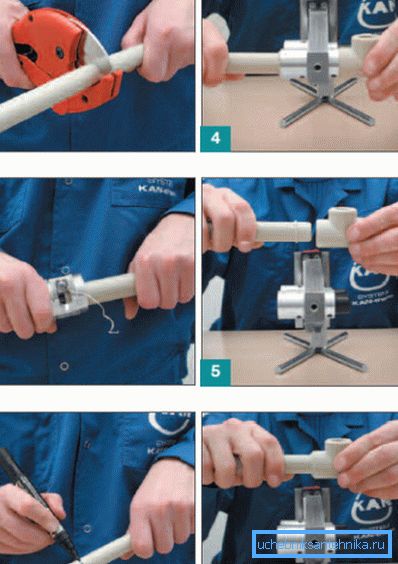

Svařování se používá pro připojení trubek z polymeru:

• Výrobky řezané podle velikosti, pečlivě vyčistěte hrany. Pokud je kovová výztuž součástí stěny potrubí, odstraňujeme ji tak, aby nedošlo ke snížení kvality svařování.
• Vyberte sestavu, jejíž průměr odpovídá průměru trubky a konfiguraci - úkolu.

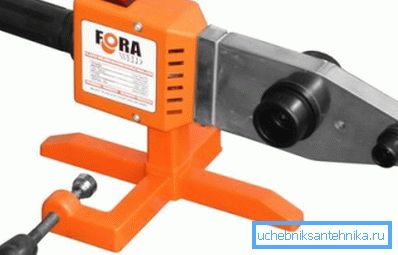

• Potrubí a armatury připojujeme k tryskám páječky. Zapínáme páječku a ohříváme části tak, jak vyžaduje instrukce (čas závisí na tloušťce plastu a síle přístroje).
• Odstraňte součásti z trysky a připojte je a vytlačte potrubí do armatury bez otáčení. Opravujeme po dobu 30 sekund, po které se uvolníme a polymerizujeme. Připojení můžete využít za půl hodiny - hodinu.

Dávejte pozor! Při vyjímání materiálu potrubí by nemělo přilnout k trysce, jinak by mohlo dojít k problémům s připojením. Pokud plastové části zůstávají na pájecím pásu, znamená to, že teflonový povlak se zhroucil a pracovní díl je třeba vyměnit.

Kovové potrubí lze připojit pomocí kování různých provedení.

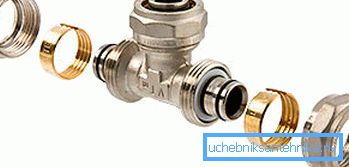

Méně spolehlivé, ale zároveň snadnější instalace jsou upnutí:

• Řezeme trubku ve velikosti a na její hranu přiložíme matici a límec, který upevní strukturu do tvarovky.
• Ujistěte se, že konce trubky vyfuknete kalibrátorem - zabráníte tak deformaci těsnicích kroužků.

• Vložte armaturu do roztažené trubky, vyrovnejte upínací svorku a utáhněte matici, dokud se nezastaví. Znamení, že vynaložíme dostatek úsilí, je mírná prasknutí svorky.

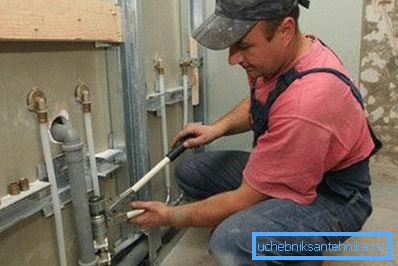

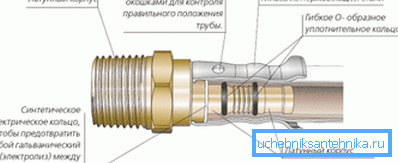

Lisovací spojky jsou spolehlivější, ale jejich instalace vyžaduje dovednosti a speciální nástroje:

• Část řezané trubky je kalibrována pečlivým vyrovnáním vnitřního lumenu.
• Naložili jsme na okraj lisovacího pouzdra.
• Montáž je vložena do kalibrované trysky a dodatečně chrání spojení proti korozi s dielektrickým těsněním.
• Upevněte spojení se speciálními kleštěmi. V této svorce je instalována vložka, jejíž průměr odpovídá průměru trubky, která je spojena.
• Kdybychom udělali všechno v pořádku, pak by tento držák měl vydržet pracovní tlak až 10 barů.

Podle jedné z těchto metod je sestaven celý systém zásobování vodou. Poté budeme muset pouze instalovat ventily a připojit ventily a směšovače, a také provést zkušební provoz. Pokud na kloubech nejsou žádné úniky, pak jsme udělali všechno správně!

Závěr

Každý může vybavit vodovodní systém vlastními silami, ale pouze ten, kdo stráví čas a pečlivě zkoumá všechny aspekty nadcházejícího úkolu, uspěje v tom, že systém bude mít dlouhou životnost. Více informací o vlastnostech samonosných vodovodů se dozvíte v tomto článku.
