Inspekční studna - principy uspořádání

V každém moderním domě je systém kanalizace jedním z hlavních komponent pohodlí. Naštěstí nastavením standardního systému vlastními rukama je velmi skutečný úkol. Vedle potrubí je hlavním prvkem systému kanalizační šachta.

V tomto článku budeme hovořit o typech, účelu a zásadách instalace těchto struktur.

Typy návrhů

Celkový systém může být buď úzce zaměřen, nebo může být komplexní systém, který kombinuje kanalizační systém se systémem určeným pro drenáž pozemku..

Pracují podle podobného plánu, takže v budoucnu budeme hovořit o obecných zásadách instalace konstrukcí pro odstraňování odpadních vod.

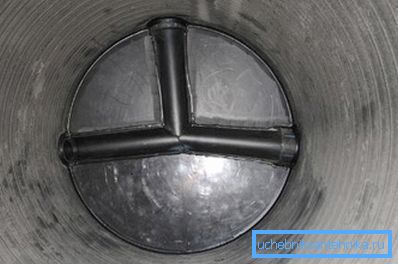

• Uzlová nebo propojovací vrata - tento návrh slouží ke spojení několika větví potrubí do jednoho společného odtoku. Kanalizační šachty podle SNIP mohou sami sjednotit ne více než 3 kanalizační větve a měla by existovat pouze jedna odbočná větev. Konfigurace zásobníku ke sloučení větví by měla mít hladké křivky, vytvořené ve formě trubek.

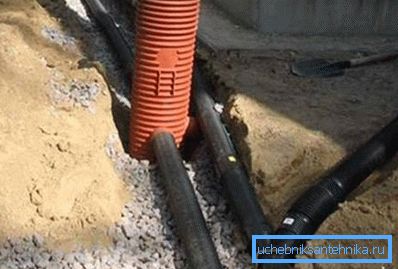

• Existují také lineární studny, které se používají na rovných úsecích dálnice pro kontrolu a údržbu větve. Pro domácí, soukromé systémy jsou zřídka využívány, protože to často není osobní majetek tak vzdálenou. Vzdálenost mezi objekty závisí na průměru potrubí.

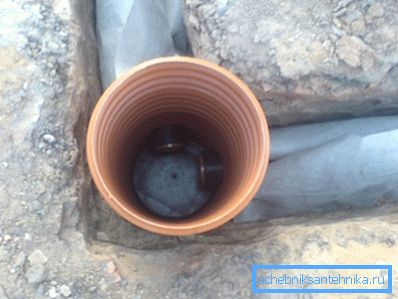

• Otočné konstrukce se používají pro přístup k bodu ohnutí potrubí. Úhel otáčení se může lišit. Konstrukce je instalována tak, aby poskytovala volný přístup k přívodním a odtokovým potrubím, protože riziko zácpy je poměrně velké při zatáčení.

Důležité: Při uspořádání otočných konstrukcí není nutné je instalovat při každém otáčení. V závislosti na úhlu natočení můžete připojit jeden, ale ne méně.

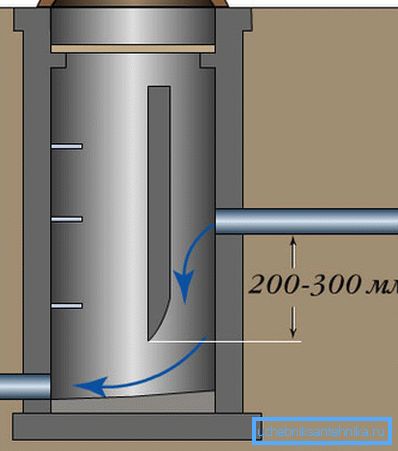

• Dalším typem zobrazovacích struktur je pokles. Ty se liší od lineárních skutečností skutečností, že jejich vstupní a výstupní otvory jsou umístěny na různých úrovních. Jsou určeny ke zvýšení nebo snížení rychlosti odtoku v systému a slouží k přizpůsobení se terénu. Tyto konstrukce jsou namontovány.
• Pokud potřebujete snížit hladinu přívodního potrubí.
• S nestabilní, s náhlymi změnami, rychlost pohybujícího se proudu.
• Když trubice procházejí podzemními konstrukcemi, například vodovody.
• Pokud se předpokládá ponoření do vodního útvaru, taková struktura je poslední hranicí přechodu.
• S velkým diferenciálem, až 3 m, mezi vstupem a výstupem.

Důležité: rozdílná konstrukce je stanovena, pouze pokud rozdíl mezi trubkami přesahuje 500 mm a průměr potrubí musí být větší než 600 mm.

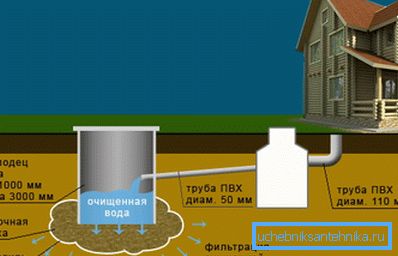

• Zařízení pro filtraci nebo septiky je instalováno v oblasti, která stojí na písečné půdě nebo na písčitých hlínách. U soukromých domů je zpravidla vybavena přírodním vícevrstvým filtrem, ale jeho využití je omezené.
• Podzemní voda v této oblasti by neměla být vzdálena méně než 1 m od základny konstrukce.
• Má limit filtrace 0,5 m? za den.
• Na písečné půdě je minimální plocha dotyku základny 1 m ?, na písčitých hlínách 1,5 m ?.

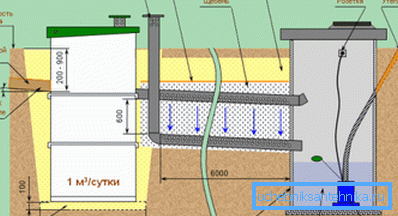

• Skladovací nádrž - namontovaná bez možnosti vypouštění odpadních vod. Ve skutečnosti je to moderní, vylepšená forma žumpy. Možnost návrhu drenáže může sloužit jako záložní nádrž na sběr vody určené pro technické potřeby, jako je zavlažování.

Nenápadnost instalace

Materiály, ze kterých jsou tyto konstrukce vyrobeny, nejsou příliš rozmanité, nebo spíše hlavní jsou pouze 3.

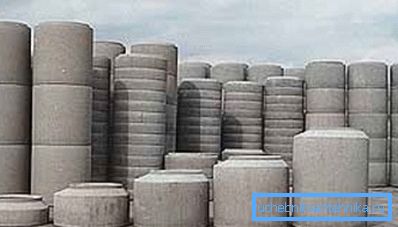

• První dva byly používány dlouho, jsou to železobetonové prstence a cihly.
• Třetí typ se objevil poměrně nedávno a je myšlenkou technologického pokroku, jedná se o různé druhy plastů nebo skelných vláken. (Viz také článek Plastová šachta pro studnu.)

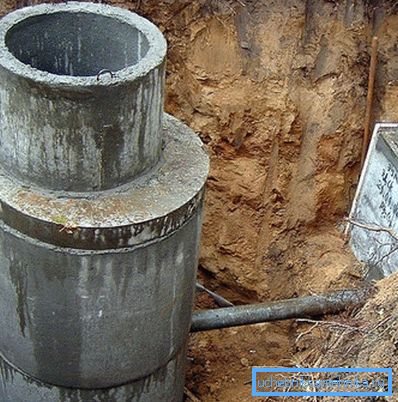

Montáž železobetonových konstrukcí

• Předtím, než uděláte jakoukoli studnu, pečlivě as ohledem na terén se vybere místo pro instalaci konstrukce. Oblast musí být vyčištěna od vegetace a vyrovnána.
• Dále je výkop vykopán. Rozměry jámy by měly přesahovat rozměry konstrukce o minimálně 30-40 cm, u železobetonových a cihelných vrtů může vnější vzdálenost dosáhnout 60 cm. Navíc byste měli zvážit možnost přiblížení se k místu instalace speciálního zařízení.
• Na dně jámy se naleje polštář 150-200 mm ze sutin a pečlivě se utvoří. Za přítomnosti podzemní vody usazuje dolní vodotěsnost. Za tímto účelem se používá bitumen nebo střešní krytina s bitumenem.
• Kanalizační šachty podle SNiP by měly být instalovány na monolitické betonové základně. V průmyslové výstavbě je použita betonová deska, ale v soukromé stavbě můžete zachránit bednění, zpevnit základnu a nalít beton s ním.
• Na připravenou betonovou základnu jsou instalovány betonové kroužky. Všechny spoje, konstrukce rozhraní jsou utěsněny cementovou pískovou maltou a bitumenem. Součásti potrubí jsou také pokryty bitumenem nebo asfaltovým tmelem.
• Na vnější straně prstence jsou vodotěsné asfalt. Po namontování horního krytu nádrže zevnitř je nádoba zateplena. (Viz také článek Luka o šachtě, jak si vybrat.)
• V ideálním případě se po obvodu celé studny vytvoří hliněný zámek vyrobený z mastné hlíny o tloušťce asi 30 cm, ale pokud to není možné, zámek se usadí pouze u spár trubek o tloušťce 30 cm a 60 cm od vrcholu spojovacího místa potrubí. Zbytek prostoru je vyplněn půdou a zhutněn.
• Kolem krku je železobetonová dlažba o průměru 1,5 m. Podle pravidel musí být nádrž podrobena zkoušce těsnosti během 24 hodin. K tomu je potrubí připojeno a systém je naplněn vodou.

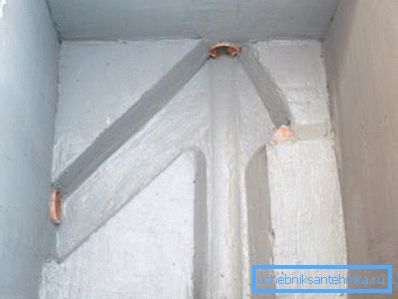

Cihlové budovy

• Pokládání šachty z cihel se nijak neliší od uspořádání železobetonových konstrukcí. Pokyny pro uspořádání základny jsou téměř stejné, ale dává se přednost většímu objemu základů, ačkoli použití monolitické desky nebude také chybou.

Důležité: pokud umístíte cihelnou septiku, pokládání se provádí na základové desce. Poloměrový vícevrstvý filtr, který se skládá z jiné části písku, štěrku a sutin, bude nalit do struktury. Pro lepší filtrování můžete přidat vrstvu shungitu.

• Stěny cihelné nádrže jsou vyrobeny s minimální tloušťkou 250 mm, jedná se o 1 cihla. Pokud vytvoříte septik s příčnou membránovou přepážkou, pak se položí společně se stěnami. Zednická práce se provádí střídavě řadami vroubkovaných a lžící.

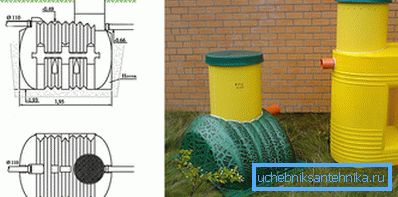

Plastové konstrukce

• V současné době dochází k nárůstu popularity plastových šachet. Mají dostatečně dlouhou životnost - až 50 let. Plast je ekologicky šetrný materiál. A nejdůležitější je, že samotné výrobky jsou lehké. Pro jejich instalaci nevyžadují speciální vybavení. Pokud si přejete, vše může být provedeno samo.
• Jedinou nevýhodou je cena. Ačkoli podle našeho názoru, s rozumným přístupem, lze tuto nevýhodu minimalizovat. Pokud tedy zakoupíte všechny komponenty systému samostatně, náklady se výrazně sníží. Navíc, pokud vezmeme v úvahu náklady na pronájem speciálního vybavení a práce, náklady jsou téměř stejné.
• Pokud mluvíme o pravidlech instalace, plastové šachty vyžadují pouze uspořádání železobetonu a železobetonu. Pokyn je stejný jako u předchozích možností. Plastové výrobky nevyžadují vodotěsnost ani izolaci, což také znamená úspory. Spoje jsou utěsněny gumovými těsněními.

Video v tomto článku zobrazuje princip montáže plastových výrobků.

Závěr

Při analýze všech výše uvedených skutečností je třeba poznamenat, že pokud se zabýváte uspořádáním sypkého systému, a to paralelně s výstavbou domu, bude výhodnější vybudovat z betonu nebo z cihel. Ale na malých objemech je levnější, rychlejší a spolehlivější použití plastové šachty.
