Inch jeřáb: konstrukční a provozní vlastnosti

V tomto článku budeme diskutovat o hlavních rozdílech mezi palcovým měřicím systémem a metrickým. Budeme také zvažovat vlastnosti výběru ventilů pro potrubí.

Téma předmětu je velmi zajímavé, protože na trhu existuje široká škála sanitárních zařízení, jejichž rozměry nejsou stanoveny v obvyklých milimetrech. Například, můžete najít půl palce jeřábu na prodej, a co si myslíte, že tato velikost znamená?

Rozdíl v hodnotách měření

Abychom okamžitě objasnili rozdíl v naměřených hodnotách, zaznamenáváme, že měřicí systém palců se tradičně používá při konstrukci potrubí a při výběru uzavíracích ventilů.

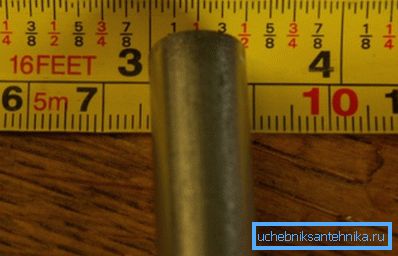

Anglický palec (palce) je označen písmenem, který se rovná 25,4 mm v metrickém měřicím systému. Proto není obtížné přeměnit současné hodnoty použité při výběru trubek a tvarovek na milimetry, stačí vybavit kalkulačkou.

Například vypočítáme, jaký analogový měřicí systém odpovídá 2-palcovému kohoutku. K tomu je třeba 25,4 násobit 2 a získat 50,8 mm.

Pokyny pro výpočet jsou tedy teoreticky jednoduché a je také snadné vypočítat rozměry palce. Zbývá uvažovat o tom, jak jsou tato množství spojena s velikostí trubek.

Vlastnosti průměru potrubí

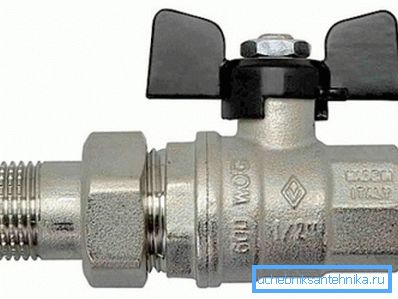

Jak již bylo zmíněno, lze snadno vypočítat, kolik je kohoutek 1 2 palce v mm. Ale co je nutné vědět, aby se zvedly ventily pro potrubí?

V současné době je při budování vlastních vodovodních sítí nejoblíbenějším řešením kov-plast, polypropylen, méně často celokovové nebo měděné trubky.

Není žádným tajemstvím, že všechny tyto trubky s podobným vnějším průměrem budou mít odlišný vnitřní průměr, protože ocelová trubka bude tenčí než podobný výrobek vyrobený z polymerních materiálů.

Proto při určování rozměrů potrubí a jeho souladu s rozměry ventilů je třeba vzít v úvahu následující hodnoty:

• tloušťky stěny;
• vnitřní průměr - podmíněné charakteristiky potrubních prvků, jak potrubí, tak tvarovek;
• jmenovitý průměr (Dу) - jmenovitá hodnota vnitřního průměru, uvedená v milimetrech a zaokrouhlená na celou hodnotu;
• jmenovitý průměr Dn;
• vnější průměr.

Z výše uvedeného vyplývá, že pokud je ventil 188 palců (vnitřní průměr) s vnitřním závitem, je vnější průměr vnějšího závitu s vnějším závitem také 1/8.

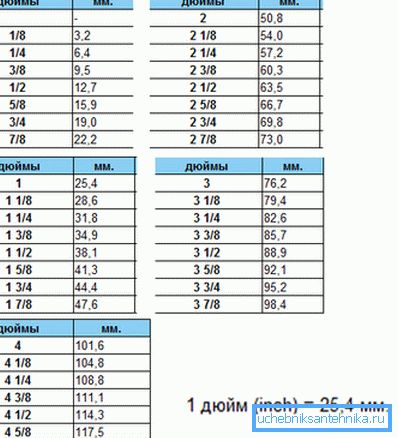

Podle toho se podíváme na dříve uvedenou tabulku, kolik bude 1/8 a uvidíme 3,2 mm. To znamená, že máme průměr vnitřku kohoutku a vnější trubku v milimetrech.

Zařízení kulového jeřábu

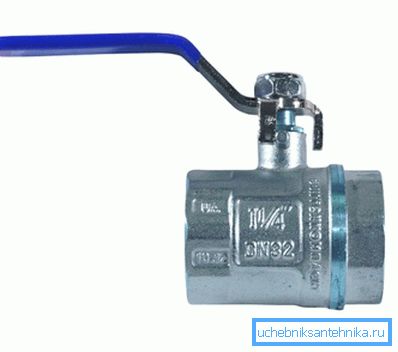

Když říkáme jeřáb o palec a čtvrt, často se jedná o takzvané poloviční zámkové zařízení s kuličkovým uzávěrem. Zvažte, jak je toto zařízení uspořádáno a co musíte při výběru vzít v úvahu.

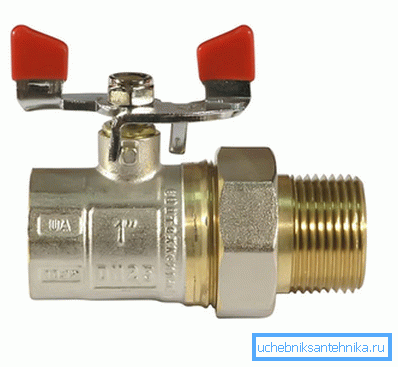

Kulový ventil je typ ventilů pro potrubí, jehož zajišťovací prvek je ve tvaru koule.

Dnes jsou polokotouče s kulovými ventily považovány za jeden z nejmodernějších, progresivních a současně jednodušších typů ventilů. Takové jeřáby se běžně používají při konstrukci potrubí přepravujících kapalné a plynné média.

Pohyblivá kulový uzávěr má průchozí axiální otvor, který se v určité poloze kryje s průchozím otvorem v těle jeřábu. Když se díry shodují, průtok vody prochází volně, zatímco současně, jestliže se díry v krytu a v bráně neshodují, je tok zablokován. Například šoupátko bude zcela uzavřeno, pokud se kulička otočí o 90 stupňů kolem své osy.

Ventil s plným otvorem je vybaven bariérovou koulí s průchozím otvorem, který je podobný vnitřnímu průměru trysky, který je připojen k potrubí.

Díky splnění parametrů parametrů otvoru potrubí se minimalizuje úroveň hydraulických ztrát, která tyto zařízení odlišuje od ostatních typů ventilů. Proto je kulový ventil v současné době používán jako hlavní typ uzamykacího zařízení na lineárních úsecích plynovodů.

Důležitým prvkem v konstrukci kulového kohoutu jsou "sedla" z fluoroplastových kroužků. Přítomnost "sedel" poskytuje plné spojení šroubu a pouzdra, těsnost, hladkost a snadné otáčení trubky.

Důležité: Přítomnost PTFE sedadel omezuje teplotu přepravovaného média na + 200 ° C.

Shrneme-li výše uvedené, zaznamenáme výhody charakteristické pro kulové kohouty kulového typu:

• jednoduchost zařízení;
• těsnost skříně a uzávěru;
• kompaktní rozměry;
• jednoduchost konfigurace průtokové části a téměř úplná absence stojatých zón;
• snadné řízení;
• omezená doba potřebná k provedení otáčení závěrky;
• možnost provozu při přepravě viskózních médií, kalů, suspenzí, buničiny apod.

Důležité: Taková zařízení jsou charakterizována jedním velkým nedostatkem - přítomností "mrtvé" zóny při otáčení šroubu konzolovým setrvačníkem. Toto potíže je do značné míry kompenzováno jeřábem vybaveným jelenem setrvačníku.

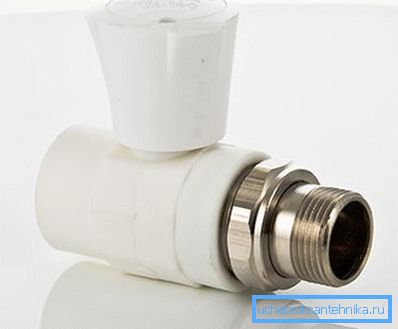

Zařízení a provoz ventilového jeřábu

Spolu s ventily není možné poznamenat přítomnost ventilových kohoutků, které se běžně používají při stavbě domácích a průmyslových potrubí.

Mezi výhody tohoto typu ventilů patří:

• vysoký stupeň udržovatelnosti ve srovnání s protějškem míče;
• rozumná cena;
• široká nabídka nabídek v důsledku různých úprav;
• snadná instalace;
• možnost použití jako uzavírací a regulační ventily (pro srovnání, kulový ventil je pouze uzavírací ventily).

Mezi nevýhody patří menší trvanlivost ve srovnání s protějškem míče. Na druhou stranu je možné zařízení v případě potřeby demontovat, zjistit příčinu poruchy a opravit sami.

Konvenční jednootvorový ventil se skládá z následujících konstrukčních prvků:

• pouzdro z mědi, mosazi nebo nerezové oceli;
• výtok (samostatný nebo neoddělitelný od těla);
• setrvačník připevněný k tyči;
• uzamykací mechanismus je klikový hřídel šnekové nebo keramické.

Jak již bylo uvedeno, u ventilových zařízení se používají dva typy uzamykacích mechanismů. Zvažte vlastnosti jejich aplikace.

Západkový uzamykací mechanismus je poháněn několika otáčkami setrvačníku kolem jeho osy. Šneková tyč na opačném konci setrvačníku je opatřena gumovým nebo koženým těsněním.

Těsnění je v procesu rotace v blízkosti "sedla" a tím uzavírá přívod vody. Naopak, pokud otáčíte setrvačník v opačném směru, těsnění se posouvá směrem od "sedla" a voda prochází neomezeně.

Důležité: Nejčastějším problémem v těchto mechanismech je ztenčení těsnění a v důsledku toho výskyt netěsností. Návod k opravě je jednoduchý, stačí rozmontovat ventil, vytáhnout staré těsnění a namontovat nové těsnění na místo.

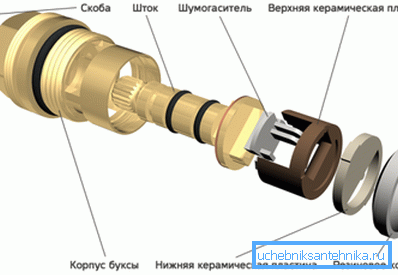

Uzamykací mechanismus v podobě keramického jeřábového boxu je v porovnání se zařízením šnekovitého typu progresivnější.

Uzávěr je jádro se dvěma kombinovanými keramickými deskami, z nichž jedna je stacionární a druhá se otáčí kolem své osy. Při procesu otáčení stopky desky jsou kombinovány, nebo naopak, mezi nimi je mezera, přes kterou voda proudí.

Mezi výhody tohoto druhu brány je třeba poznamenat:

• nízký točivý moment, protože zařízení je napůl otočné;
• trvanlivost uzávěru v důsledku skutečnosti, že keramické části jsou mnohem silnější než gumové těsnění;
• snadná oprava, protože závěrka není opravena, ale zcela se mění, přestože je její cena nízká.

Závěr

Takže nyní máme obecnou představu o tom, co představuje jeřáb 3 4 palce a podobné výrobky s jinými rozměry. Opět jsme uvažovali o vlastnostech blokovacích zařízení zařízení, která jsou určena pro instalaci na palcové trubky.
