Hdpe kulový ventil a jeho vlastnosti

V současné době se při kladení komunikačních linek pro různé účely často používají nízkotlaké polyetylénové trubky (HDPE). Jejich instalace se provádí za použití speciálních armatur, které obsahují kulové kohouty. Dále zvažujeme, jaké jsou tyto produkty, jaké jsou a jaké jsou jejich vlastnosti.

Vlastnosti kulových ventilů PND

Plastové kulové kohouty pro potrubí HDPE jsou uzavírací ventily, které jsou navrženy tak, aby zcela ukončily tok tekutiny přenášené potrubím. Kulička je volána z důvodu, že zajišťovací mechanismus je vytvořen jako kulička s průchozím otvorem.

Kulička se v těle otáčí o 90 stupňů, což vám umožní otevřít nebo zavřít průchod. Poloha uzamykacího mechanismu je řízena pákou. U jeřábů o velkém průměru (150 mm a více) je zajišťovací mechanismus řízen elektrickými, pneumatickými nebo hydraulickými pohony.

Případ těchto zařízení je vyroben z HDPE, tj. stejný materiál jako samotné potrubí. Uzamykací mechanismus nejčastěji vyrábí výrobci z polypropylenu nebo jiného druhu plastu.

Zásluhy

Uvažované ventily mají mnoho pozitivních vlastností, mezi které patří:

• Trvanlivost - výrobek může trvat 25 let nebo déle. Trvanlivost závisí do značné míry na provozních podmínkách výrobku.
• Spolehlivost díky jednoduchosti designu.
• Nízká cena díky levných materiálů.
• Výrobky s nízkou hmotností.
• Vysoký stupeň těsnosti.
• Vzhledem k tomu, že zařízení je vyrobeno z plastu, není náchylné k korozi, sediment se na něm prakticky neusazuje.

Nevýhody

Pro objektivitu uvádíme několik nevýhod těchto zařízení:

• Nelze použít k nastavení průtoku, protože v tomto případě rychle selžou.
• Stejně jako ostatní HDPE kování jsou určeny pro menší tlak než kovové armatury pro potrubí.
• S rostoucí teplotou se snižuje pevnost zařízení.

Dávejte pozor! Před použitím plastového kulového kohoutu pro potrubí HDPE je nutné dbát na to, aby jeho vlastnosti odpovídaly podmínkám, ve kterých bude použit.

Typy ventilů pro HDPE

Vedle skutečnosti, že uvažovaná zařízení se liší v průměru, mohou být také navržena pro různé způsoby instalace:

• Kolekce (komprese);
• Příruba;
• Svařená.

Níže je podrobný pohled na funkce zařízení každého typu.

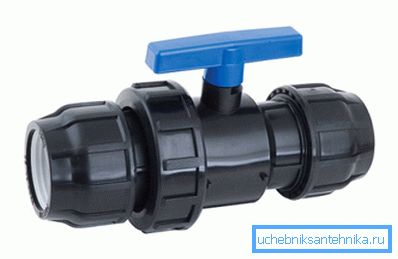

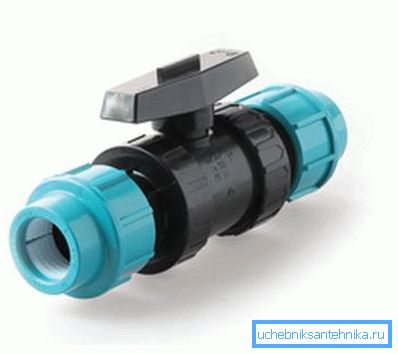

Collet

Tato zařízení se používají pro potrubí o malém průměru - 20 mm - 110 mm. Jejich hlavním rysem je snadná instalace, kterou lze provádět ručně bez použití speciálního vybavení a bez dovedností takové práce.

Dávejte pozor! Pro vysoce kvalitní upevnění jeřábu metodou kleštiny je nutné řezat trubky, které mají být spojeny přísně kolmo k jejich ose a zkosené několik milimetrů, jak je znázorněno na obrázku výše.

Tento uzavírací ventil je zpravidla používán v domácích vodovodních potrubích. Následující jsou hlavní charakteristiky těchto zařízení:

V závislosti na modelu zařízení se mohou specifikace mírně lišit. Obecně však odpovídají údajům z tabulky.

Musím říci, že kompresní ventily mohou mít stejnou velikost vstupní a výstupní trubky, například 32 - 32 mm a různé, tj. mohou sloužit jako adaptéry mezi trubkami různých průměrů.

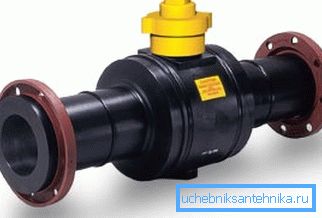

Přírubové

Přírubové kulové ventily PND se používají pro potrubí s velkým průměrem (až do 315 mm). Jejich spojení s potrubím se provádí pomocí šroubů pomocí přírub. Jako pouzdro je toto spojení sklopné.

Na rozdíl od předchozích zařízení mohou přírubové ventily odolat většímu tlaku. Často se tyto ventily používají v chemickém průmyslu, protože jsou odolné vůči kyselinám a zásadám a také nejsou vystaveny korozi.

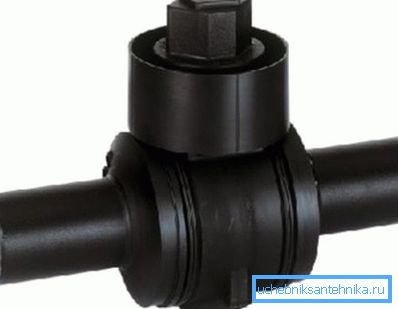

Svařená

Tato metoda připojení se používá v případech, kdy je nutné zajistit těsnost. Pokyny k instalaci jsou v tomto případě komplikovanější.

Svařování lze provádět dvěma způsoby:

• Butt - pomocí speciálního svařovacího stroje, který roztaví konce dvou svařovaných dílů. Následně jsou díly pod tlakem.
• Elektrofúzní metoda - ohřev povrchů dílů, které mají být v tomto případě spojeny, se provádí pomocí tvarových dílů, kterými prochází kovová spirála. Výsledkem je, že součásti, které mají být připojeny, a elektrická spojka jsou svařeny dohromady a zajišťují spolehlivé spojení.

Tady možná všechny druhy plastových kulových kohoutů.

Závěr

Polyetylénové kulové kohouty jsou spolehlivé uzavírací ventily používané pro různé typy potrubí z HDPE trubek. Jak jsme zjistili, v závislosti na účelu linky a jejím průměru mohou být namontovány různými způsoby.

Z videa v tomto článku se můžete dozvědět některé další informace k tomuto tématu.
