Hdpe jeřáb: konstrukční vlastnosti a rozsah použití

22-07-2018
Dodávka vody

Dnes se stále častěji používají potrubí z HDPE - nízkotlaký polyethylen - při výstavbě domácích a průmyslových potrubí. Tento materiál usnadňuje instalaci sítí, zvyšuje jejich spolehlivost a prodlužuje životnost.

Další výhodou plastových systémů je jednoduchost a rychlost blokovacích zařízení na nich. Obvykle jsou to speciální kohouty a ventily PND.

Návrh uzávěru kuliček.

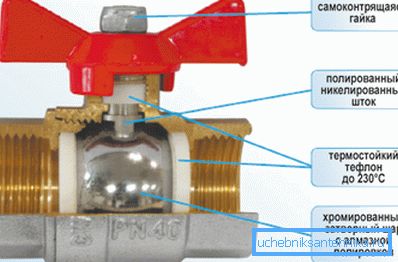

Vlastnosti kulového ventilu

Ve většině případů jsou tyto ventily typu kuličky.

Rozsah aplikace

Kování a kohouty pro potrubí HDPE jsou umístěny na místech spojení různých částí sítě, kromě toho - v bodech kontroly průtoku.

Dávejte pozor! Zajišťují vzduchotěsné spojky. Kromě toho poskytují příležitost otevřít / zavřít potrubí a regulovat tok látek, které procházejí. Mezi nimi jsou studené, horké, agresivní chemické plyny a kapaliny.

V systémech PND se používají kulové kohouty o průměru 20/150 mm nebo více:

  • pitné a technické dodávky vody;
  • kanalizace;
  • dodávka plynu;
  • zalévání;
  • přepravu technických a chemických kapalin.

Konfigurace zařízení a materiály

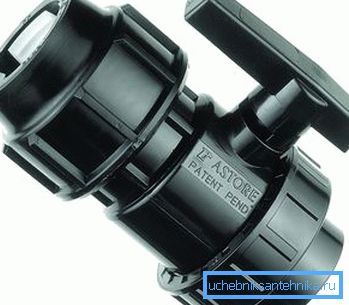

Ve fotografickém plastovém držáku.

Kulové zařízení se liší v materiálové výrobě. Nejčastěji používané plastové kohouty pro potrubí HDPE, mosaz a ocel.

Podle konstrukce jsou takové zařízení známy:

  • roh;
  • kontrolní body;
  • multi-pass (tři nebo více vstupů).

Regulační nebo uzamykací prvek v kulovém kohoutu má tvar kruhu se dvěma otvory. Je spojena s rukojetí zařízení a pohybuje se kolem její osy. Když je umístěn vzhledem k průtoku média otvory, nechá ho proudit, když je umístěn na slepé straně, zablokuje ho.

Typy mechanismu pohonu

Výrobek s ozubeným kolem.

Mimo jiné jsou uzavírací ventily pro plastové trubky odlišné v principu pohonného mechanismu.

  1. U domácích sítí s malým průřezem potrubí proudy překrývají kohouty pro potrubí PND 25, 32, 50 apod., S manuálním řízením. Tedy jejich rukojeti se otáčejí pouze rukama. Tato metoda je typická pro potrubí namontované na dostupných místech. Na tomto základě by přístupové body k jeřábu měly být vybaveny dodatečnou ochranou - oplocením nebo uzamykacím mechanismem.
  2. Rozsáhlé a zařízení s převodovkou. Takový ovladač zvyšuje ruční sílu, což usnadňuje změnu polohy jeřábu.

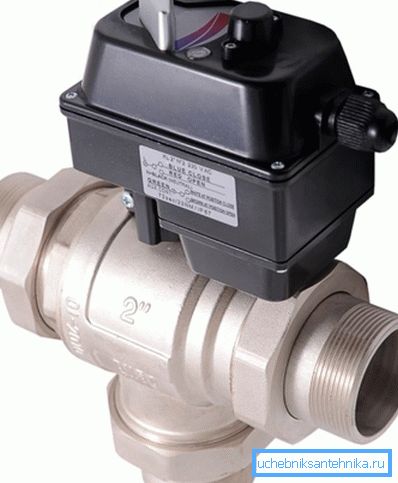

Zařízení je elektricky ovládané.
  1. Potrubí s průřezem 150 milimetrů a více se nepřekrývají rukama. V takovém případě použijte automatické nebo mechanické typy pohonů.

Způsob jejich řízení může být:

  • hydraulické;
  • elektrické;
  • pneumaticky.

Dávejte pozor! Taková zařízení mohou za určitých podmínek poskytovat dálkové ovládání nebo plnou automatizaci uzavírání / otevírání potrubí. Například - nastavená teplota vzduchu.

Metody instalace

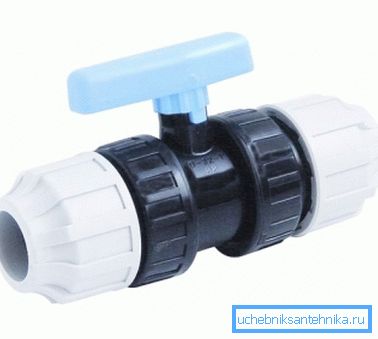

Kompresní zařízení.

Pro montáž jeřábu 63 PND nebo jiného úseku použijte několik metod.

  1. Svařování tupým nebo termistorem poskytuje nejvyšší těsnost kloubu. Jeřáb ve stejnou dobu nelze demontovat a znovu použít.
  2. Připojení pomocí příruby umožňuje několikrát použít ventil a měnit zařízení bez použití speciálního zařízení. Ventily na přírubách pro potrubí mají pouze dvě ustanovení: "otevřené" a "uzavřené". To eliminuje možnost nastavení průtoku. Tyto jeřáby jsou vyrobeny z nerezové oceli nebo litiny. Používají se na systémy s velkým průměrem: plyn, ropovody atd. Zařízení mají vysokou pevnost. Jejich tělo je prefabrikováno ze dvou prvků nebo odlitých.
Spojení třícestné verze.
  1. Připojovací spojka se používá v plynárenských, topných a vodovodních sítích o průměru nejvýše 45 mm. Takové ventily pro trubky HDPE 32 a další části jsou snadno instalovatelné a snadno použitelné.
  2. Kulový kohout se sponou nebo kroužkem je osazen pomocí hlavic a matic. Body spojů jsou utěsněny těsněním. Spojení vsuvky umožňuje více použití zařízení.
  3. Možná a kombinovaná instalace jeřábu. V tomto případě se používá svařování prvků majících stejný průřez, například 32-32 a přírub.

Výhody a nevýhody kulových ventilů

Výhody kulových kohoutů pro plastové trubky jsou uvedeny níže.

  1. Dlouhá životnost.
  2. Spolehlivost jeřábů HDPE je vyjádřena v zaručeném uzavření a jejich úplném utěsnění.
  3. Zařízení mohou být použita jako regulátor průtoku.
  4. Zařízení má minimální počet součástí. Díky tomu není jeho cena příliš vysoká a pravděpodobnost selhání je snížena.
  5. Průtok může být velmi rychle zablokován. Tím je zajištěna maximální efektivita správy sítě.
  6. Obvykle je pro instalaci jeřábu (výjimka - svařované rozhraní) speciální vybavení, spíše obvyklé klíče není nutné.

Nevýhody zařízení.

  1. Pravítko s omezeným rozměrem. Čím větší je část potrubí, tím obtížnější je najít kulový kohout.
  2. Když se zařízení používá k nastavení průtoku a nemusí se zcela překrývat, je schopno odtlakování během provozu. To je způsobeno deformací uzamykací koule, která zažívá působení plynu nebo kapaliny v síti.
  3. Pokyn upozorňuje, že tato zařízení mohou být použita v plynovodech s tlakem nepřesahujícím 10 barů a vodovodních sítích s tlakem nepřesahujícím 16 barů.

Závěr

Jeřáby určené pro potrubí z HDPE poskytují příležitost k vytvoření optimálních podmínek pro použití systémů pro přepravu tekutin a plynů. Díky různorodým modelům mohou být vybrány pro všechny typy potrubí.

Video v tomto článku vám pomůže lépe porozumět tématu.
